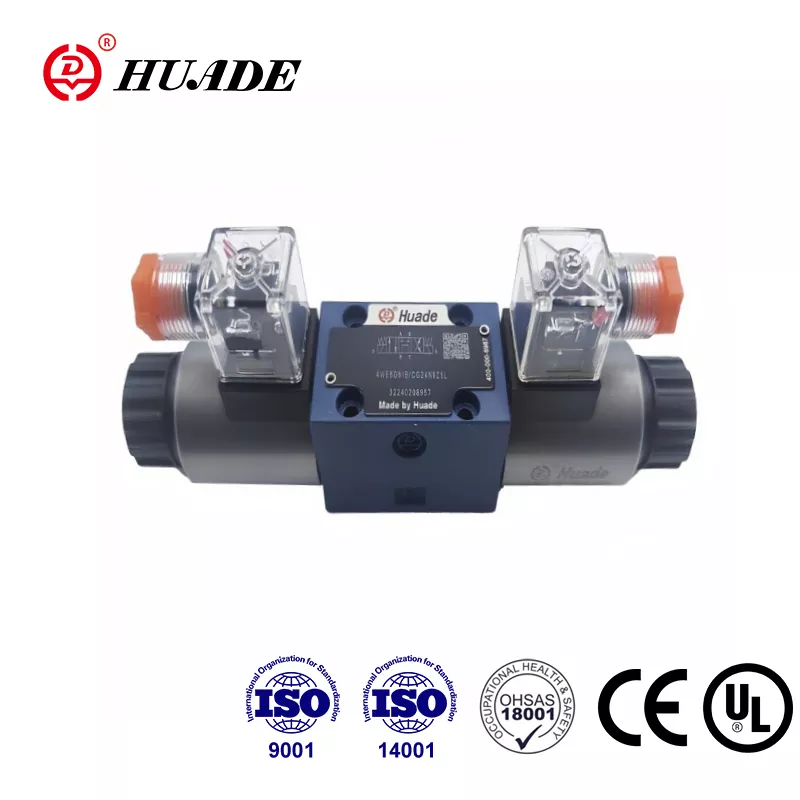

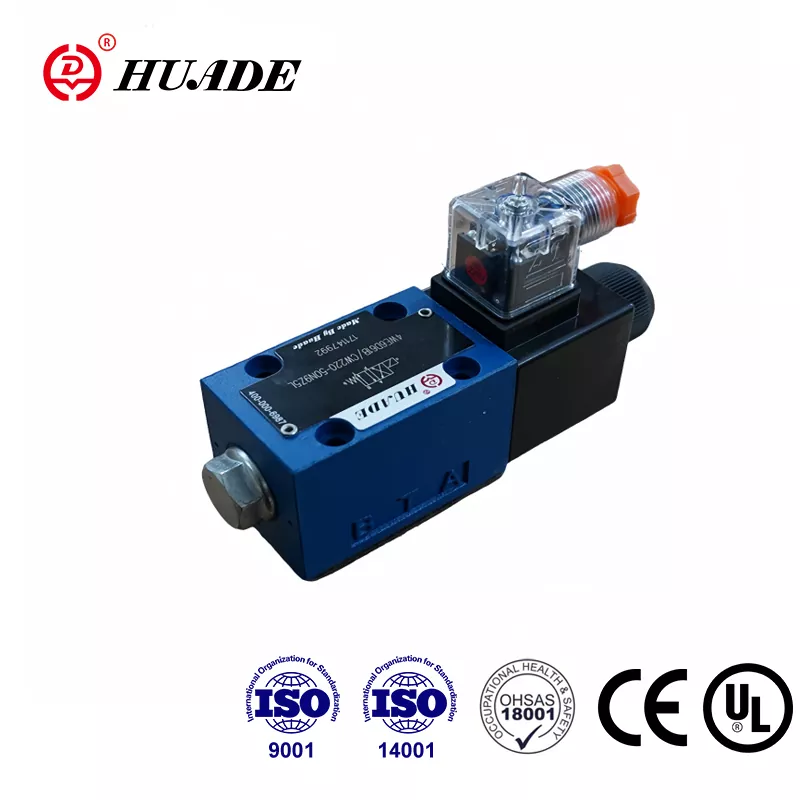

عند العمل مع الأنظمة الهيدروليكية، فإن اختيار صمام التحكم الاتجاهي الصحيح يمكن أن يحدث فرقًا كبيرًا في أداء وموثوقية المعدات الخاصة بك. اكتسب صمام التحكم الاتجاهي Rexroth 4WE 6 Y سمعته باعتباره مكونًا يمكن الاعتماد عليه في المكونات الهيدروليكية الصناعية، وفهم ما يجعله مميزًا يمكن أن يساعدك في تحديد ما إذا كان هو الخيار الصحيح لتطبيقك.
ما هو صمام التحكم الاتجاهي؟
قبل الغوص في تفاصيل نموذج 4WE 6 Y، من المفيد أن نفهم ما تفعله صمامات التحكم الاتجاهية. تعتبر هذه الصمامات مكونات أساسية في الأنظمة الهيدروليكية التي تتحكم في مكان تدفق السائل الهيدروليكي. ومن خلال تغيير مسار السائل، يحددون الاتجاه الذي تتحرك فيه الأسطوانة أو ما إذا كان المحرك يدور في اتجاه أو آخر. فكر فيهم كوحدات تحكم في حركة السائل الهيدروليكي، وتوجيهه إلى حيث يجب أن يذهب.
يقع صمام التحكم الاتجاهي Rexroth 4WE 6 Y ضمن فئة الصمامات التي تعمل بالملف اللولبي، مما يعني أنه يستخدم الإشارات الكهربائية لتبديل موضع الصمام. يسهل هذا التحكم الكهربائي الاندماج في الأنظمة الآلية حيث يكون التوقيت الدقيق مهمًا.
أساسيات تصميم 4WE 6 Y
تم تصميم 4WE 6 Y وفقًا لمعيار الحجم NG 6، وهو أحد الأحجام الأكثر شيوعًا في المكونات الهيدروليكية الصناعية. يُعرف هذا الحجم أيضًا باسم CETOP 3 أو ISO 4401-03 في أجزاء مختلفة من العالم. ما يعنيه هذا بالنسبة لك هو أن الصمام سوف يتناسب مع أنماط التثبيت القياسية، مما يجعل التثبيت سهلاً والاستبدال سهلاً إذا لزم الأمر.
يعمل الصمام كصمام رباعي الاتجاهات وموضعين. بعبارات أبسط، يحتوي على أربعة منافذ لتوصيل الخطوط الهيدروليكية، ويمكنه التبديل بين تكوينين مختلفين للتدفق. يشير الحرف "Y" في اسمه إلى تصميم البكرة المحدد داخل الصمام، والذي يحدد بالضبط كيفية تدفق السائل في كل موضع.
إحدى الميزات البارزة لصمام التحكم الاتجاهي 4WE 6 Y هو تصميمه ذو التأثير المباشر. على عكس الصمامات التي يتم تشغيلها بشكل تجريبي والتي تحتاج إلى إشارة تحكم صغيرة لتحريك صمام رئيسي أكبر، يقوم الملف اللولبي لهذا الصمام بتحريك البكرة التي تتحكم في تدفق السوائل مباشرة. يوفر هذا التصميم عادةً أوقات استجابة أسرع، على الرغم من أن هذا يعني أن الصمام يعمل بشكل أفضل مع معدلات تدفق معتدلة بدلاً من معدلات تدفق عالية للغاية.
كيف يعمل تكوين Y-Spool
تكوين Y-spool في صمام التحكم الاتجاهي Rexroth 4WE 6 Y يخلق نمط تدفق محدد. عندما لا يتم تنشيط الملف اللولبي، يجلس الصمام في وضع الراحة الخاص به. في هذه الحالة، يتصل الضغط الناتج عن المضخة بمنفذ عمل واحد بينما يتم تصريف منفذ العمل الآخر إلى الخزان. عند تنشيط الملف اللولبي، يتحرك الملف لعكس هذه التوصيلات.
سلوك التبديل هذا يجعل 4WE 6 Y مفيدًا بشكل خاص كصمام تجريبي. في العديد من الأنظمة الهيدروليكية، خاصة تلك التي تحتوي على صمامات رئيسية كبيرة، يعمل 4WE 6 Y بمثابة دماغ التحكم الذي يخبر الصمام الأكبر بما يجب القيام به. فهو يرسل ضغطًا تجريبيًا إلى أحد جانبي الصمام الرئيسي أو الجانب الآخر، مما يؤدي إلى تحول الصمام الأكبر والتعامل مع متطلبات التدفق الثقيل.
يستخدم الصمام ما يسمى بآلية الماسكة في العديد من التكوينات. وهذا يعني أنه بمجرد تنشيط الملف اللولبي وتبديل موضع الصمام، فإنه يظل هناك حتى بعد قطع الطاقة. ولن يعود مرة أخرى حتى تقوم بتنشيطه مرة أخرى. تعمل هذه الميزة على توفير الطاقة حيث أنك لا تحتاج إلى إبقاء الملف اللولبي يعمل بشكل مستمر.
قدرات الضغط والتدفق
يمكن لصمام التحكم الاتجاهي Rexroth 4WE 6 Y التعامل مع ضغوط العمل التي تصل إلى 350 بار في منافذه الرئيسية، وهو ما يترجم إلى حوالي 5000 رطل لكل بوصة مربعة. وهذا أعلى بكثير من العديد من الصمامات الاقتصادية الموجودة في السوق. يمكن لمنفذ الخزان التعامل مع ما يصل إلى 160 بارًا في الإصدارات القياسية، مع تصنيف بعض الطرز بـ 210 بارًا.
بالنسبة لسعة التدفق، يمكن للصمام إدارة ما يصل إلى 80 لترًا في الدقيقة، أو ما يقرب من 21 جالونًا في الدقيقة. وهذا يجعلها مناسبة للتطبيقات الهيدروليكية متوسطة المدى. إذا كان نظامك يحتاج إلى التعامل مع تدفقات أكبر، فعادةً ما تستخدم هذا الصمام كعنصر تحكم تجريبي لصمام رئيسي أكبر بدلاً من التعامل مع كل التدفق مباشرة.
ومن الجدير بالذكر أن هذه التصنيفات تمثل القدرات القصوى في ظل ظروف محددة. في التطبيقات الواقعية، يعتمد انخفاض الضغط الفعلي ومعالجة التدفق على عوامل مثل لزوجة السائل الهيدروليكي ومسارات التدفق المحددة عبر الصمام في كل موضع.
تقنية الملف اللولبي الرطب
إحدى الميزات الرئيسية التي تميز صمام التحكم الاتجاهي Rexroth 4WE 6 Y هو تصميم الملف اللولبي ذو الدبوس الرطب. في هذا التكوين، يتم وضع مكبس الملف اللولبي مباشرة في السائل الهيدروليكي بدلاً من عزله بعيدًا عنه. في حين أن هذا قد يبدو غير عادي، فإنه يوفر في الواقع العديد من المزايا.
يعمل السائل الهيدروليكي كمبرد ومادة تشحيم للملف اللولبي. وهذا يساعد الملف اللولبي على الاستمرار لفترة أطول والعمل بشكل أكثر موثوقية على مدى ملايين الدورات. يمتص السائل الحرارة الناتجة عن الملف الكهرومغناطيسي ويحملها بعيدًا، مما يمنع ارتفاع درجة الحرارة الذي قد يؤدي إلى تلف الملف أو تقليل قوته المغناطيسية.
ويعني تصميم الدبوس الرطب أيضًا إمكانية إزالة الملف اللولبي واستبداله دون استنزاف النظام الهيدروليكي أو اقتحام المكونات المحتوية على الضغط. يمكنك أيضًا تدوير الملف بمقدار 90 درجة أو بشكل كامل في بعض الطرز لتسهيل الوصول إلى التوصيل الكهربائي للتركيب الخاص بك.
ومع ذلك، فإن هذا التصميم يضع متطلبات معينة على السائل الهيدروليكي الخاص بك. يجب أن يكون الزيت متوافقًا مع المكونات الداخلية للملف اللولبي. يحذر ريكسروث على وجه التحديد من استخدام الزيوت الهيدروليكية مع إضافات معينة تعتمد على الزنك، حيث يمكن أن تشكل رواسب تسد الممرات الداخلية الصغيرة للصمام بمرور الوقت.
توافق السوائل والنظافة
يعمل صمام التحكم الاتجاهي 4WE 6 Y مع الزيوت الهيدروليكية المعدنية القياسية بالإضافة إلى عدة أنواع من السوائل المقاومة للحريق. الأختام القياسية مصنوعة من مطاط النتريل NBR، الذي يتعامل مع معظم الزيوت المعدنية ويعمل في نطاق درجة حرارة يتراوح من -30 درجة مئوية إلى +80 درجة مئوية. إذا كنت بحاجة إلى التوافق مع سوائل مختلفة أو درجات حرارة أعلى، فإن أختام FKM (الفلوروكربون) متاحة كخيار.
يعد الحفاظ على نظافة السائل الهيدروليكي أمرًا بالغ الأهمية لتحقيق الموثوقية طويلة المدى لصمام التحكم الاتجاهي Rexroth 4WE 6 Y. يتطلب الصمام نظافة السوائل وفقًا لمعايير ISO 4406 فئة 20/18/15 أو أفضل. من الناحية العملية، هذا يعني أنك بحاجة إلى ترشيح فعال، عادةً باستخدام مرشحات مصنفة بـ 10 ميكرون أو أقل.
يعد السائل الملوث أحد الأسباب الأكثر شيوعًا لمشاكل صمامات التحكم الاتجاهي. يمكن للجزيئات الموجودة في السائل أن تخدش الأسطح الدقيقة للبكرة والتجويف، مما يزيد من التسرب الداخلي بمرور الوقت. يمكن أن تتسبب أيضًا في التصاق البكرة، مما يؤدي إلى النقل البطيء أو غير الكامل. يمنع نظام الترشيح الذي يتم صيانته بشكل صحيح هذه المشكلات ويطيل عمر خدمة الصمام بشكل كبير.
الخيارات الكهربائية والتوصيلات
يأتي صمام التحكم الاتجاهي 4WE 6 Y مع خيارات الجهد المختلفة لتتناسب مع أنظمة الطاقة المختلفة. تشمل الاختيارات الشائعة 24 فولت تيار مستمر، وهو معيار في العديد من أنظمة التحكم الصناعية، بالإضافة إلى جهد التيار المتردد مثل 110 فولت أو 230 فولت. يبلغ استهلاك طاقة الصمام عادةً حوالي 30 واط.
عندما تطلب صمامًا، يخبرك رقم الطراز بالضبط بالجهد الذي يحتاجه. على سبيل المثال، يشير "G24" في تسمية الطراز إلى 24V DC، بينما يشير "W230" إلى 230V AC. عادةً ما يأتي التوصيل الكهربائي كموصل قياسي ثلاثي الأطراف يلبي مواصفات DIN EN 175301-803، على الرغم من توفر أنواع موصلات أخرى.
تشتمل بعض إصدارات الصمام على ميزة التجاوز اليدوي، والتي يُشار إليها عادةً باسم "N9" في رمز النموذج. يسمح لك هذا بدفع البكرة يدويًا لتحريك الصمام عند عدم توفر الطاقة الكهربائية، مما قد يكون مفيدًا أثناء الإعداد أو استكشاف الأخطاء وإصلاحها. ومع ذلك، فإن هذا التجاوز اليدوي له قيود ويجب استخدامه فقط عندما يكون ضغط الخزان أقل من 50 بار.
متطلبات التثبيت
يعد تركيب صمام التحكم الاتجاهي Rexroth 4WE 6 Y بشكل صحيح أمرًا بسيطًا ولكنه يتطلب الاهتمام بالتفاصيل. يتم تركيب الصمام على مشعب NG 6 القياسي أو اللوحة الفرعية باستخدام أربعة مسامير تثبيت. يحتاج سطح التثبيت إلى تلبية متطلبات التسطيح والنعومة المحددة، وعادةً ما لا يكون أكثر خشونة من Rz 4، لضمان الختم المناسب.
مواصفات عزم الدوران مهمة أكثر مما تعتقد. تحدد شركة Rexroth تشديد مسامير التثبيت إلى 9 نيوتن متر للبراغي المترية القياسية. إذا كنت تستخدم بعض البراغي ذات الحجم الإمبراطوري، فستتغير المواصفات قليلاً لمراعاة خصائص الخيط المختلفة. يمكن أن يؤدي الإفراط في تشديد البراغي إلى حدوث تسربات خارجية، في حين أن الإفراط في تشديد البراغي يمكن أن يشوه جسم الصمام ويتسبب في ربط البكرة.
عند تركيب الصمام، تأكد من أن جميع توصيلات المنفذ نظيفة وخالية من الحطام. حتى الجزيئات الصغيرة التي يتم إدخالها أثناء التثبيت يمكن أن تسبب مشاكل لاحقًا. من الممارسات الجيدة أيضًا التحقق من التوصيلات الكهربائية قبل تطبيق الضغط الهيدروليكي، مما يضمن تحرك الصمام بشكل صحيح وعدم وجود أي مشاكل في الأسلاك.
خصائص الأداء
يوفر صمام التحكم الاتجاهي Rexroth 4WE 6 Y أوقات استجابة تتراوح من 20 إلى 70 مللي ثانية عند التنشيط ومن 10 إلى 60 مللي ثانية عند إلغاء التنشيط. يمكن أن تختلف هذه الأوقات بناءً على عوامل مثل لزوجة السائل وضغط التشغيل وظروف التدفق.
مثل جميع الصمامات من نوع التخزين المؤقت، فإن 4WE 6 Y لديه بعض التسرب الداخلي حسب التصميم. تنزلق كميات صغيرة من السوائل عبر البكرة حتى عندما يكون من المفترض أن تمنع التدفق. يعد هذا التسرب أمرًا طبيعيًا وضروريًا للتزييت المناسب، ولكنه يعني أن الصمام غير مناسب للتطبيقات التي تحتاج فيها إلى تثبيت الحمل في موضعه لفترات طويلة دون أي حركة.
يزداد التسرب الداخلي تدريجيًا على مدار عمر الصمام حيث يحدث التآكل الطبيعي بين البكرة والتجويف. هذا لا يعني بالضرورة أن الصمام يحتاج إلى استبدال فوري، ولكنه شيء يجب مراقبته. يمكن أن يؤدي التسرب المفرط إلى تقليل كفاءة النظام وقد يتطلب في النهاية استبدال الصمام للحفاظ على الأداء الأمثل.
التطبيقات المشتركة
يتم استخدام صمام التحكم الاتجاهي 4WE 6 Y في مجموعة واسعة من التطبيقات الصناعية. غالبًا ما تستخدم الأدوات الآلية هذه الصمامات للتحكم في الوظائف المساعدة مثل أجهزة التثبيت أو أدوات تغيير الأدوات. تستخدمها آلات قولبة حقن البلاستيك في وظائف التحكم المختلفة. تتضمن منصات الاختبار والمعدات المتنقلة أيضًا هذه الصمامات بشكل شائع.
أحد التطبيقات الشائعة بشكل خاص هو استخدام 4WE 6 Y كصمام تجريبي للصمامات الاتجاهية الأكبر. وفي هذا الدور، فإنه يتحكم في الضغط الدليلي الذي ينقل صمامًا أكبر، مما يسمح بالتحكم الإلكتروني في الأنظمة الهيدروليكية عالية التدفق. يستفيد هذا التكوين التجريبي من موثوقية الصمام والتكلفة المنخفضة نسبيًا أثناء استخدام صمامات أكبر فقط عندما تكون هناك حاجة إلى سعة تدفق عالية بالفعل.
إن قدرة الصمام على العمل بشكل موثوق عند ضغوط تصل إلى 350 بار تجعله مناسبًا للتطبيقات الصعبة حيث قد لا توفر صمامات الضغط المنخفض هوامش أمان كافية. وتعني قدرة الضغط هذه أيضًا أن الصمام يمكن أن يعمل بفعالية في الأنظمة ذات الضغط المرتفع أو حيث لا يتم الحفاظ دائمًا على التحكم الدقيق في الضغط.
اعتبارات الصيانة
يتطلب صمام التحكم الاتجاهي Rexroth 4WE 6 Y صيانة قليلة نسبيًا عند تشغيله ضمن مواصفاته. مهمة الصيانة الأكثر أهمية هي الحفاظ على حالة السائل الهيدروليكي المناسبة. وهذا يعني تغيير الزيت بشكل منتظم وفقًا لتوصيات الشركة المصنعة للسوائل والمراقبة المستمرة لحالة الفلتر.
إذا لاحظت أن الصمام يستجيب بشكل أبطأ من المعتاد أو لا يتحرك بشكل كامل، فغالبًا ما يكون التلوث هو السبب. عادةً ما يؤدي فحص المرشحات واستبدالها حسب الحاجة إلى حل هذه المشكلات. إذا استمرت المشاكل بعد التأكد من نظافة السائل، فقد يحتاج الصمام نفسه إلى الفحص أو الاستبدال.
يمكن استبدال الملف اللولبي دون إزالة الصمام من النظام، مما يقلل من وقت التوقف عن العمل. في حالة فشل أحد الملفات، يمكنك غالبًا تركيب بديل خلال دقائق بدلاً من ساعات. يعد هذا التصميم المعياري أحد المزايا العملية لتكوين الملف اللولبي ذي الدبوس الرطب.
التكلفة والتوافر
عادةً ما تكلف صمامات التحكم الاتجاهية Rexroth 4WE 6 Y الأصلية عدة مئات من الدولارات، وتختلف الأسعار الدقيقة بناءً على خيارات محددة ومتطلبات الجهد الكهربي. تعكس نقطة السعر هذه جودة بناء الصمام وقدرات الأداء. على الرغم من وجود بدائل أقل تكلفة، خاصة من الشركات المصنعة الآسيوية، فإن اسم ريكسروث يحمل سمعة موثوقة يقدرها العديد من المهندسين للتطبيقات المهمة.
يتوفر الصمام على نطاق واسع من خلال موزعي Rexroth والعديد من دور التوريد الصناعية. نظرًا لأنه يتبع أبعاد NG 6 القياسية، يمكنك أيضًا العثور على صمامات مماثلة وظيفيًا من الشركات المصنعة الأخرى إذا لزم الأمر، على الرغم من أن خصائص الأداء الدقيقة قد تختلف.
بالنسبة للتطبيقات ذات الحجم الكبير، فإن مناقشة الخيارات مباشرة مع موزعي أو ممثلي Rexroth يمكن أن تؤدي في بعض الأحيان إلى أسعار أفضل أو فترات زمنية أفضل. ويمكنهم أيضًا المساعدة في ضمان تحديد التكوين المناسب تمامًا لاحتياجاتك المحددة.
متى يجب النظر في البدائل
في حين أن صمام التحكم الاتجاهي Rexroth 4WE 6 Y يتفوق في العديد من التطبيقات، إلا أنه ليس الخيار الأفضل دائمًا. إذا كان تطبيقك لا يتطلب أي تسرب داخلي على الإطلاق لحمل الحمل، فإن الصمام ذو النمط القفاز أو صمام الموازنة سيكون أفضل. التسرب المتأصل في الصمامات التخزينية يجعلها غير مناسبة لتطبيقات التسرب الصفري.
بالنسبة للتطبيقات التي تحتاج إلى التحكم النسبي بدلاً من التبديل البسيط بين التشغيل والإيقاف، توفر Rexroth صمامات اتجاهية متناسبة مثل سلسلة 4WRPEH. توفر هذه الصمامات تحكمًا متغيرًا في التدفق ويمكنها الحفاظ على الأوضاع المتوسطة، مما يوفر إمكانات تحكم أكثر تطورًا.
إذا تجاوزت متطلبات التدفق لديك 80 لترًا في الدقيقة، فستحتاج إما إلى حجم صمام أكبر أو تكوين حيث يعمل 4WE 6 Y كدليل لصمام رئيسي أكبر. يمكن أن يؤدي استخدام الصمام بما يتجاوز سعة التدفق المقدرة إلى انخفاض مفرط في الضغط وتوليد الحرارة والتآكل المتسارع.
الأفكار النهائية
يمثل صمام التحكم الاتجاهي Rexroth 4WE 6 Y خيارًا قويًا للأنظمة الهيدروليكية الصناعية التي تحتاج إلى تحكم موثوق في التبديل ضمن إمكانات الضغط والتدفق للصمام. يوفر تصميم الملف اللولبي ذي الدبوس الرطب متانة ممتازة، بينما يضمن حجم NG 6 القياسي سهولة التكامل في معظم الأنظمة الهيدروليكية.
يعود النجاح مع هذا الصمام إلى التطبيق والتركيب المناسبين. إن التأكد من أن السائل الهيدروليكي لديك نظيف ومتوافق، واتباع مواصفات عزم دوران التثبيت، والبقاء ضمن معلمات التشغيل المقدرة للصمام سيمنحك سنوات من الخدمة الموثوقة. إن قدرة الصمام على العمل إما كعنصر تحكم مباشر أو كصمام تجريبي توفر المرونة في تصميم النظام.
إن فهم ما يقوم به صمام التحكم الاتجاهي 4WE 6 Y بشكل جيد وأين تكمن حدوده يساعدك على اتخاذ قرارات مستنيرة حول ما إذا كان المكون المناسب للنظام الهيدروليكي الخاص بك. عند تطبيقه بشكل صحيح، فهو بمثابة حصان عمل يمكن الاعتماد عليه ويتعامل مع المهمة الصعبة المتمثلة في التحكم في اتجاه السوائل يومًا بعد يوم.
