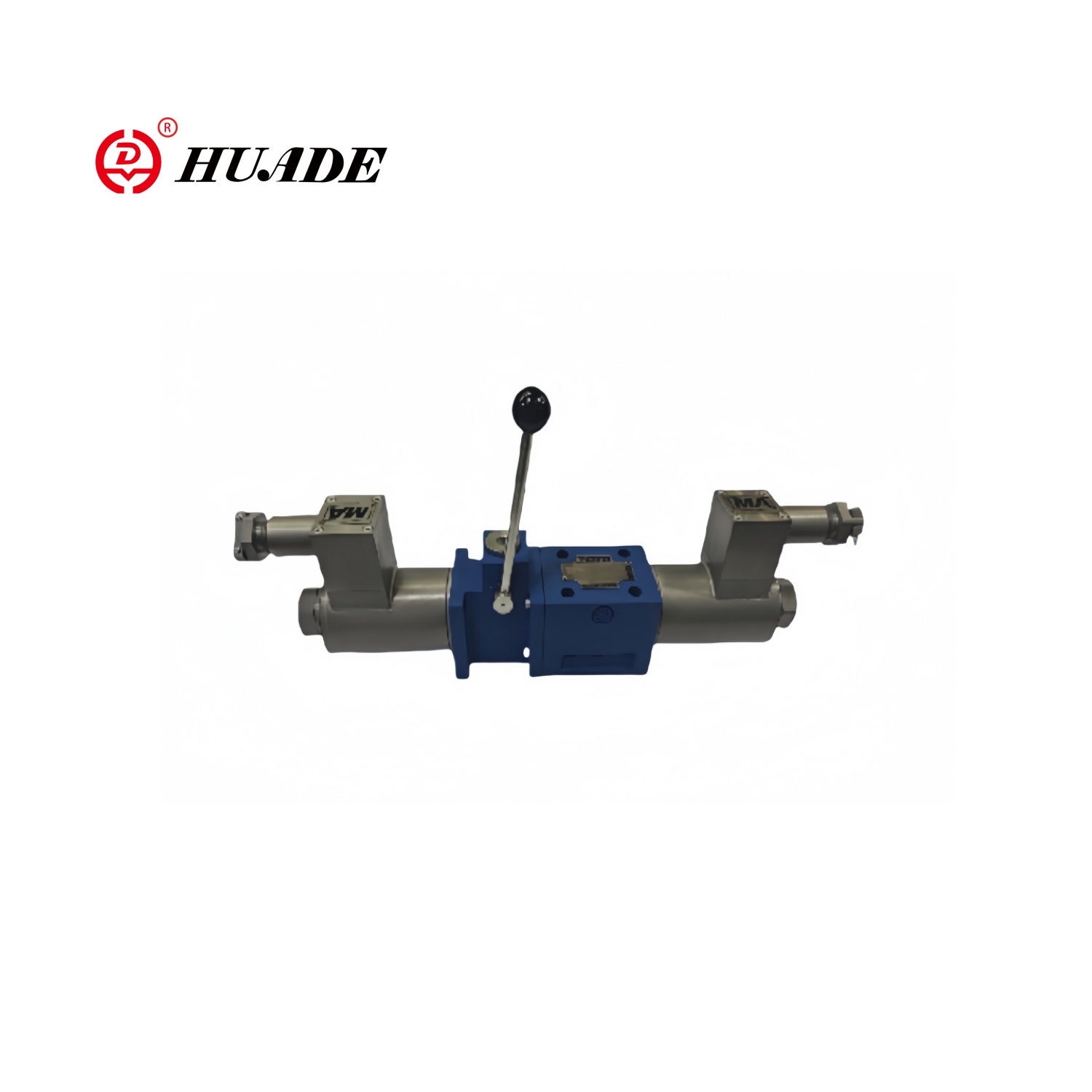

صمام الملف اللولبي المقاوم للانفجار مع مقبض الطوارئ 4WEM10 هو صمام صناعي مصمم خصيصًا للبيئات القابلة للاشتعال والمتفجرة. الجهد الشائع لصمام الملف اللولبي 4WEM10 هو 24VDC أو 220VAC ، ويجب أن يتطابق لفائف مقاومة الانفجار مع إمدادات الطاقة في الموقع. عند فشل التحكم التلقائي ، يمكن أن يقطع مقبض الطوارئ أو فتح الصمام بسرعة لمنع التسرب أو الانفجار.
| ضغط العمل MPA | أ ، ب ، بو إلى 35 |
| T Port Pressure MPA | إلى 16 (AC) إلى 21 (DC) |
| بيئة | الزيت الهيدروليكي المعدني أو زيت ضغط موجة استرات الفوسفات |
| مدى اللزوجة MM2/S. | 2.5 إلى 500 |
| درجة الحرارة ℃ | -30 إلى +80 |
سمات:
▶ الحجم 6 إلى 10
▶ ضغط العمل القصوى 350 بار
▶ أقصى معدل تدفق العمل 120 لتر/دقيقة
▶ الفتح والإغلاق واتجاه التدفق الذي يتحكم فيه الملف اللولبي واليدوية
▶ الملف اللولبي الرطب مع لفائف قابلة للفصل
▶ يمكن أن يدور الملف اللولبي 90 درجة
▶ تصاعد الصفيحة
طلب:
يستخدم صمام الملف اللولبي مع مقبض الطوارئ 4WEM10 على نطاق واسع في أنظمة خطوط الأنابيب من المصافي والمصانع الكيميائية ، ومحطات توزيع الغاز ، وخطوط الأنابيب للاستيراد والتصدير لخزانات التخزين الغاز الطبيعي المسال ، وأنظمة استخراج غازات الفحم ، وخط أنابيب التهوية تحت الأرض.
صمام الاتجاه من نوع WEMM هو صمام بكرة اتجاهية يتم تشغيله بواسطة الملف اللولبي ومقبض التشغيل. يتحكم في فتحة الفتح والإغلاق وتدفق التدفق السائل.
يتكون صمام الملف اللولبي المقاوم للانفجار مع مقبض 4WEM10 بشكل أساسي من جسم صمام (1) ، واحد أو اثنين من الملفات اللولبية (2) ، بكرة صمام (3) ، ربيع إعادة تعيين (4) وجهاز تحكم يدوي.
عملية الملف اللولبي:
عندما لا تكون هناك قوة ، يكون بكرة الصمام (3) في الموضع المحايد أو الأصلي تحت عمل ربيع العودة. عندما تعمل قوة الملف اللولبي (2) على بكرة الصمام (3) ، يتم دفعها من موضع الراحة إلى الموضع الطرفي. وبهذه الطريقة ، يتم إجراء زيت الضغط من P إلى A و B إلى T ، أو من P إلى B ومن A إلى T. بعد أن يتم تشغيل الملف اللولبي (2) ، فإن ربيع العودة (4) يعيد بكرة الصمام (3) إلى موضعها الأصلي.
عملية المقبض المساعدة:
عندما لا يتم تنشيط الملف اللولبي ، يمكن نقل بكرة الصمام (3) عن طريق تشغيل المقبض الإضافي. اقلب المقبض المساعدة (5) إلى اليمين ، بحيث تمر قوة التشغيل عبر العمود الدوار (6). يعمل قلب صمام الكرة (7) وأكمام الدليل (8) على بكرة الصمام (3) ، مما تسبب في انتقاله إلى اليسار. عندما المقبض المساعدة (5). عند العودة إلى موضع الصفر ، يعود بكرة الصمام (3) إلى الموضع الأصلي تحت عمل ربيع العودة (9).

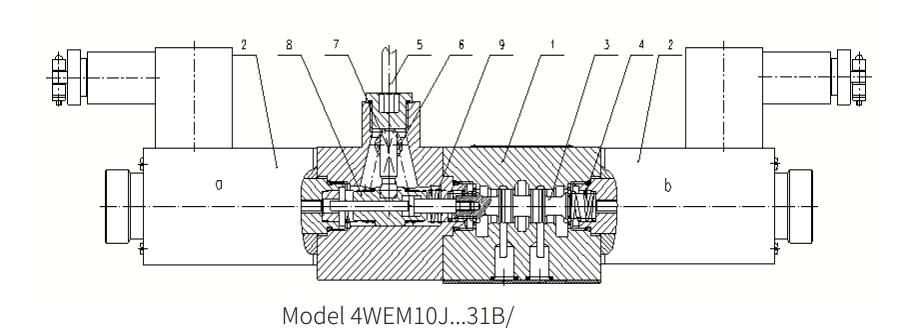

بناء صمام الملف اللولبي المقاوم للانفجار مع مقبض 4WEM10

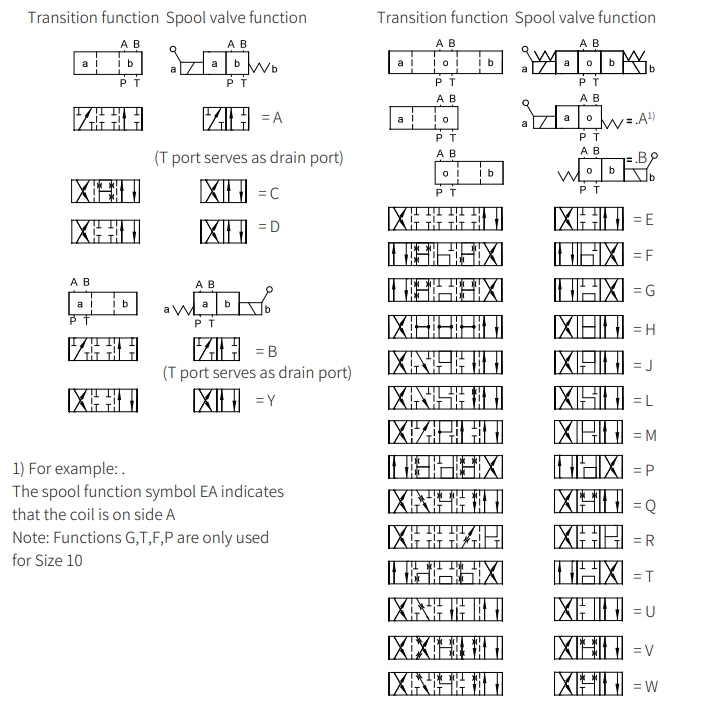

رموز صمام الملف اللولبي المقاوم للانفجار مع مقبض 4WEM10
