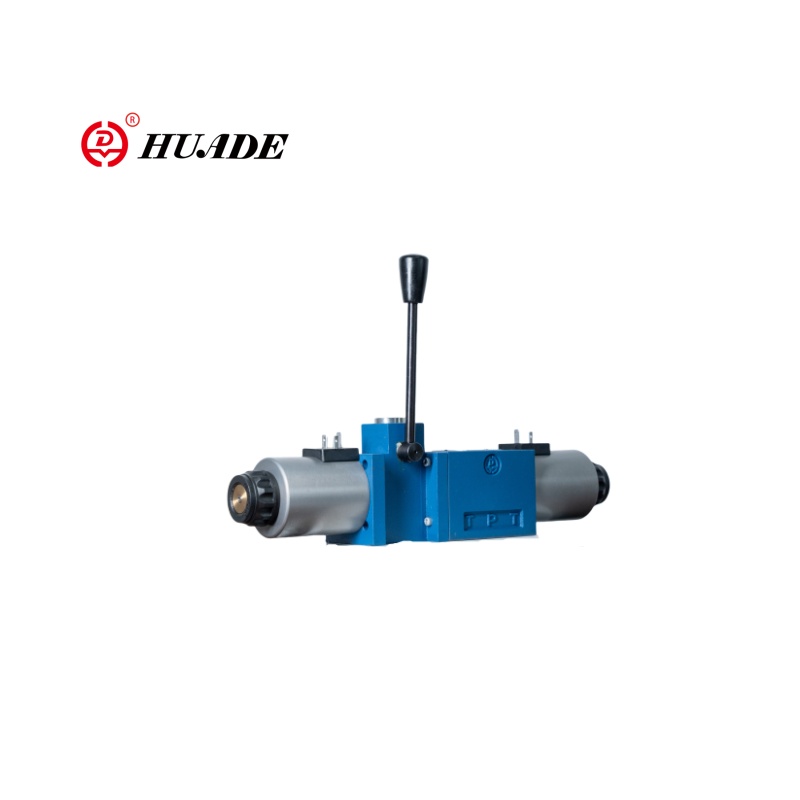

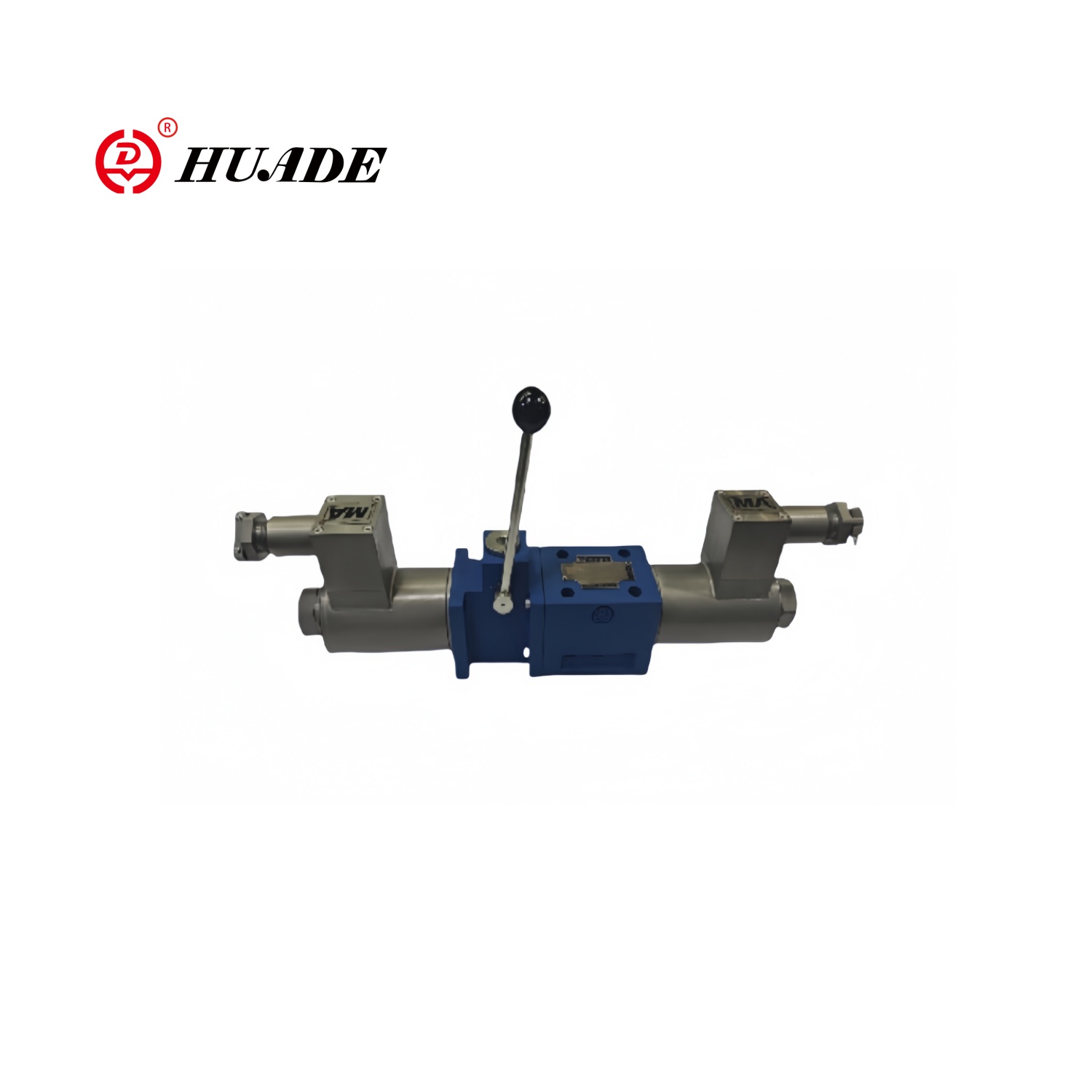

صمام الملف اللولبي المقاوم للانفجار مع مقبض 4WEM6 هو صمام التحكم الاتجاهي المزدوج مع كل من التحكم في الملف اللولبي وعملية الطوارئ اليدوية. يتم استخدام صمام الملف اللولبي المقاوم للانفجار 4WEM6 على نطاق واسع في أنظمة الهيدروليكية والهواء المضادة للهواء المضغوط التي تتطلب تحكمًا موثوقًا في الاتجاه والتعامل مع أخطاء الطوارئ.
يتبنى صمام الملف اللولبي المقاوم للانفجار 4WEM6 مع مقبض جسم صمام الصمام غير القابل للصدأ أو سبيكة النحاس ، وهو مقاوم للتآكل ومقاوم للضغط عالي الضغط. عند الاستخدام ، في حالة انقطاع التيار الكهربائي ، أو فشل الملف أو فشل النظام التلقائي ، يمكن تشغيل الصمام مباشرة بواسطة المقبض لضمان سلامة النظام.
| ضغط العمل MPA | أ ، ب ، بو إلى 35 |
| T Port Pressure MPA | إلى 16 (AC) إلى 21 (DC) |
| بيئة | الزيت الهيدروليكي المعدني أو زيت ضغط موجة استرات الفوسفات |
| مدى اللزوجة MM2/S. | 2.5 إلى 500 |
| درجة الحرارة ℃ | -30 إلى +80 |
سمات:
▶ الفتح والإغلاق واتجاه التدفق الذي يتحكم فيه الملف اللولبي واليدوية
▶ الملف اللولبي الرطب مع لفائف قابلة للفصل
▶ يمكن أن يدور الملف اللولبي 90 درجة
▶ تصاعد الصفيحة
طلب:
4WEM6 صمام الملف اللولبي المقاوم للانفجار مع المقبض يستخدم على نطاق واسع في البتروكيماويات والغاز الطبيعي وغاز الوقود ، والمستحضرات الصيدلانية والطلاء ، والتعدين والغبار ، والصناعات العسكرية والفضاء.
صمام الاتجاه من نوع WEMM هو صمام بكرة اتجاهية يتم تشغيله بواسطة الملف اللولبي ومقبض التشغيل. يتحكم في فتحة الفتح والإغلاق وتدفق التدفق السائل.
يتكون بشكل أساسي من جسم صمام (1) ، واحد أو اثنين من الملفات اللولبية (2) ، بكرة صمام (3) ، ربيع إعادة تعيين (4) وجهاز تحكم يدوي.
عملية الملف اللولبي:
عندما لا تكون هناك قوة ، يكون بكرة الصمام (3) في الموضع المحايد أو الأصلي تحت عمل ربيع العودة. عندما تعمل قوة الملف اللولبي (2) على بكرة الصمام (3) ، يتم دفعها من موضع الراحة إلى الموضع الطرفي. وبهذه الطريقة ، يتم إجراء زيت الضغط من P إلى A و B إلى T ، أو من P إلى B ومن A إلى T. بعد أن يتم تشغيل الملف اللولبي (2) ، فإن ربيع العودة (4) يعيد بكرة الصمام (3) إلى موضعها الأصلي.
عملية المقبض المساعدة:
عندما لا يتم تنشيط الملف اللولبي ، يمكن نقل بكرة الصمام (3) عن طريق تشغيل المقبض الإضافي. اقلب المقبض المساعدة (5) إلى اليمين ، بحيث تمر قوة التشغيل عبر العمود الدوار (6). يعمل قلب صمام الكرة (7) وأكمام الدليل (8) على بكرة الصمام (3) ، مما تسبب في انتقاله إلى اليسار. عندما المقبض المساعدة (5). عند العودة إلى موضع الصفر ، يعود بكرة الصمام (3) إلى الموضع الأصلي تحت عمل ربيع العودة (9).
بناء صمام الملف اللولبي المقاوم للانفجار مع مقبض 4WEM6

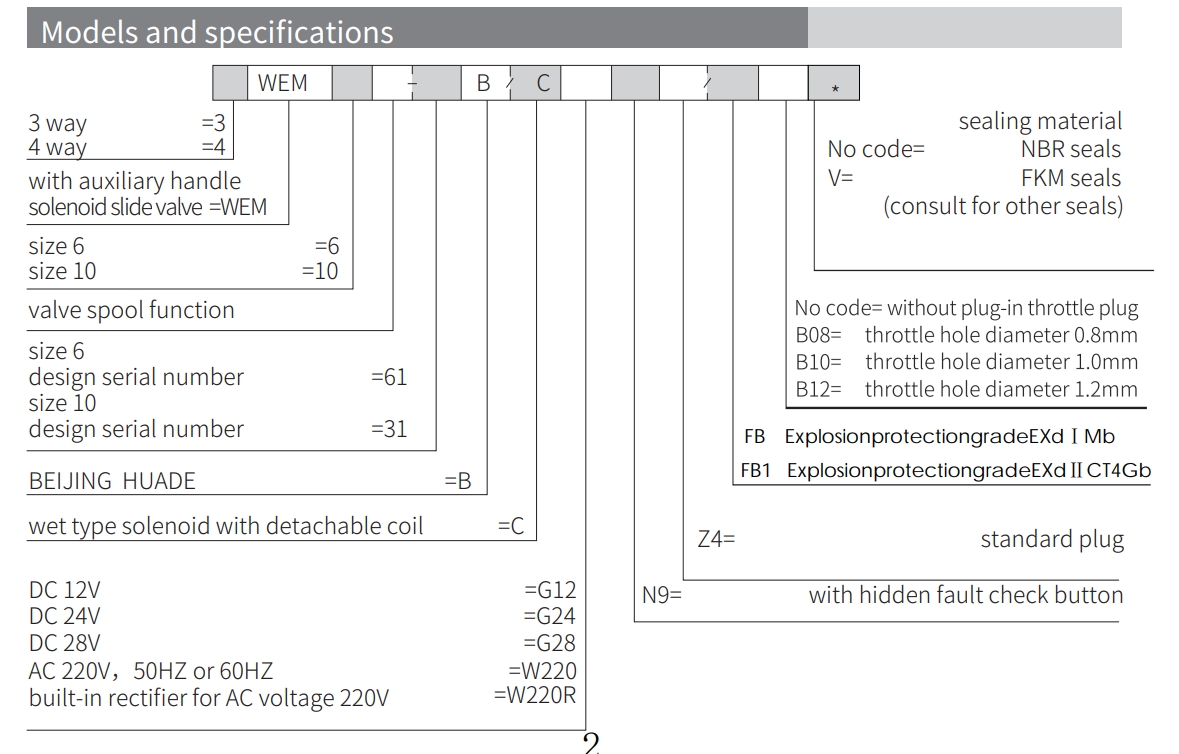

رموز صمام الملف اللولبي المقاوم للانفجار مع مقبض 4WEM6
