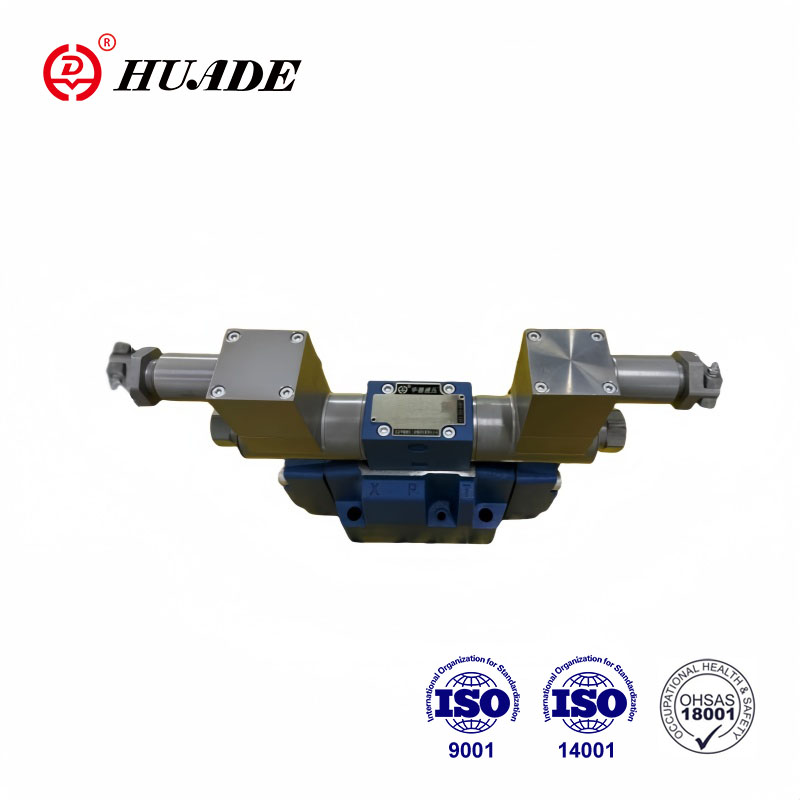

إن الصمام اللولبي الاتجاهي المقاوم للانفجار هو جهاز يتحكم في اتجاه تدفق السائل من خلال القوة الكهرومغناطيسية. تتبنى سلسلة WE6 المقاومة للانفجار تصميمًا خاصًا مقاومًا للانفجار لضمان أنها لن تسبب شرارة أو درجات حرارة عالية في البيئات القابلة للاشتعال والانفجار، وبالتالي تجنب الانفجارات. يُستخدم هذا الصمام اللولبي المقاوم للانفجار بشكل أساسي للتحكم في اتجاه تدفق السوائل في الأنظمة الهيدروليكية أو الهوائية لتلبية احتياجات ظروف العمل المختلفة.
|
التقنيةالبيانات الايكولوجية |
||
|
تحديد الموقف |
خياري | |
| نطاق درجة حرارة البيئة (°C) | -30 إلى +50 (ختم NBR) | |
| -20 إلى +50 (ختم FKM) | ||
| وزن | الملف اللولبي الفردي (كجم) | 2.6 |
| ملفات لولبية مزدوجة (كجم) | 4.3 | |
| الحد الأقصى لضغط التشغيل | المنفذ P، A، B (شريط) | 350 |
| المنفذ T (شريط) | 210 | |
| عندما يتجاوز ضغط التشغيل قيمة الإذن، يجب أن يقوم رمز التخزين المؤقت A وB بإنشاء المنفذ T للتصريف | ||
| الأعلى. معدل التدفق (لتر / دقيقة) | 80 | |
| المقطع العرضي للتدفق (تبديل الوضع المحايد) | الإصدار س (مم2) | حوالي 6% من المساحة الاسمية |
| الإصدار ث (مم2) | حوالي 3% من المساحة الاسمية | |
| سائل | زيت معدني مناسب لختم NBR وFKM | |
| استر الفوسفات لختم FKM | ||
| نطاق درجة حرارة السوائل (°C) | -30 إلى +80 (ختم NBR) | |
| -20 إلى +80 (ختم FKM) | ||
| نطاق اللزوجة مم2/ث | 2.8 إلى 500 | |
| درجة التلوث | الحد الأقصى المسموح به لتلوث السوائل: الفئة 9. NAS 1638 أو 20/18/15، ISO4406 | |
| البيانات الكهربائية | ||
| نوع الجهد | العاصمة | |
| الجهد المتاح (الخامس) | 12، 24، 36، 110 | |
| الجهد المسموح (الانحراف)٪ | -15 إلى +10 | |
| طاقة الإدخال (وات) | 30 | |
| طريقة تشغيل الملف اللولبي | العمل المستمر | |
| اتفاق الوقت المتغير مع ISO 6403 | تشغيل (مللي ثانية) | 25 إلى 45 |
| إيقاف (مللي ثانية) | 10 إلى 25 | |
| التردد المبدل (مرات/ساعة) | إلى 15000 | |
| الأعلى. درجة حرارة الملفات (°C) | +150 | |
سمات:
◀ يتم استخدام الصمام الاتجاهي للحماية من الانفجار الذي يعمل بشكل مباشر كنوع قياسي
◀DIN24 340 نوع على سطح التركيب ISO 4401
◀ الملف اللولبي للحماية من انفجارات التيار المستمر من النوع الرطب
◀ ملف لولبي للحماية من الانفجار قابل للدوران بمقدار 90 درجة
◀ لا يلزم فتح حجرة محكمة الضغط عند استبدال الملف
طلب:
تستخدم الصمامات الاتجاهية ذات الملف اللولبي المقاومة للانفجار على نطاق واسع في مجال البتروكيماويات. في صناعة البتروكيماويات، يتم استخدامها بشكل أساسي للتحكم في اتجاه تدفق الوسائط القابلة للاشتعال والانفجار مثل النفط والغاز الطبيعي.
صمام التحكم الاتجاهي من النوع WE هو الصمام الاتجاهي للملف اللولبي للحماية من الانفجار المستخدم للتحكم في اتجاه بدء وإيقاف وتدفق سائل الزيت.
تتكون صمامات التحكم الاتجاهية من مبيت (1)، وملف لولبي واحد أو اثنين (2)، وبكرة التحكم (3)، وزنبرك رجوع واحد أو اثنين (4).
في حالة إلغاء الطاقة، يتم تثبيت بكرة التحكم (3) في الوضع المحايد أو الأولي عن طريق نوابض العودة (4) (باستثناء بكرات النبض). يتم تشغيل بكرة التحكم (3) عن طريق ملفات لولبية ذات دبوس مبلل (2).
لضمان التشغيل المرضي، يجب الحرص على التأكد من امتلاء غرفة ضغط الملف اللولبي بالزيت.
يتم نقل بكرة التحكم (3) إلى الموضع المتوقع بواسطة الملف اللولبي (2) وقضيب الدفع (5)، وهذا يوفر تدفقًا حرًا من P إلى A ومن B إلى T أو P إلى B وA إلى T.
عندما يتم إيقاف تشغيل الملف اللولبي للحماية من الانفجار (2)، يتم دفع عنصر صمام التحكم (3) إلى الموضع الأولي عن طريق إعادة ضبط الزنبرك (4).
اكتب 4WE6...61B/O.. (يقتصر على الوظائف أ، ج، د).
يحتوي هذا النوع على وضعين للتبديل وصمامين للتحكم في الاتجاه دون تحديد موقع الملف اللولبي للحماية من الانفجار.
النوع 4WE6...61B/0F... صمام النبض (يقتصر على الوظائف أ، ج، د).
يحتوي على وضعين للتبديل، و2 ملفات لولبية للحماية من الانفجار، وصمام تحكم اتجاهي واحد مع آلية تحديد الموقع. يتم تثبيت موضعي تبديل بشكل منفصل، لذلك ليس من الضروري كهربة الملف اللولبي للحماية من الانفجار بشكل مستمر.
خنق خرطوشة
يعد خنق الخرطوشة ضروريًا نظرًا لأن التدفق الفعلي قد يكون أكبر من حدود أداء الصمام أثناء عملية التبديل. يتم إدخال خنق الخرطوشة هذا في القناة P لصمام التحكم الاتجاهي.
هيكل سلسلة صمام الملف اللولبي المقاوم للانفجار WE6
