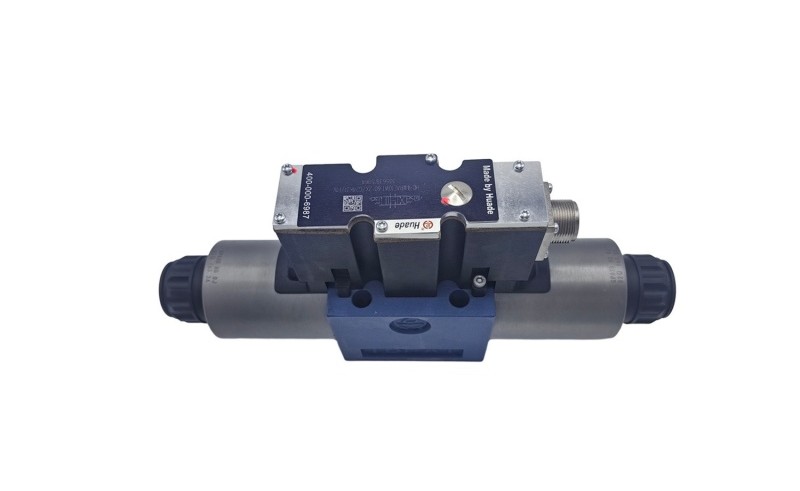

تخيل أنك تقود أوركسترا. أنت لا تطلب من الموسيقيين أن يعزفوا "بصوت عالٍ" أو "هادئ" فحسب - بل تمنحهم إيماءات خفية باليد تقول "أخف قليلاً" أو "أعلى صوتًا تدريجيًا" أو "احتفظ بهذا المستوى الدقيق". يشبه الصمام الهيدروليكي النسبي موصلًا للسائل الهيدروليكي، مما يوفر تحكمًا متغيرًا بشكل لا نهائي بدلاً من مجرد "التشغيل" أو "الإيقاف".
بالنسبة للأساسيات، ابدأ بـما هو الصمام النسبي.
تشبيه المقهى
فكر في الصمام النسبي مثل ماكينة الإسبريسو الموجودة في المقهى المفضل لديك. لا يقوم صانع القهوة بقلب المفتاح للحصول على إسبرسو مثالي فحسب، بل يزيد الضغط تدريجيًا، ويتحكم بعناية في معدل التدفق، ويقوم بإجراء تعديلات في الوقت الفعلي بناءً على كيفية استخلاص القهوة. وبالمثل، يقوم الصمام النسبي بضبط موضعه بشكل مستمر بناءً على التغذية الراجعة الكهربائية لتوفير الكمية المناسبة تمامًا من الطاقة الهيدروليكية.
كيف تعمل الصمامات التناسبية الهيدروليكية؟ رحلة خطوة بخطوة
دعونا نتابع رحلة التحكم من الإشارة الكهربائية إلى العمل الهيدروليكي الدقيق.
[انظر الشرح التفصيلي لـكيف تعمل الصمامات التناسبية.]
1مركز القيادة (إشارة التحكم)
يرسل جهاز PLC (وحدة التحكم المنطقية القابلة للبرمجة) أو أي نظام تحكم آخر إشارة كهربائية - عادةً 0-10 فولت، أو 4-20 مللي أمبير، أو حتى أوامر رقمية من خلال الشبكات الصناعية مثل CANbus أو Ethernet.
2المترجم (الملف اللولبي النسبي)
يعمل الملف اللولبي النسبي للصمام كمترجم، حيث يحول الطاقة الكهربائية إلى قوة ميكانيكية. على عكس الملفات اللولبية العادية التي يتم "تنشيطها" أو "إلغاء تنشيطها"، تعمل الملفات اللولبية المتناسبة على إنشاء قوة تتناسب بشكل مباشر مع قوة إشارة الإدخال.
3المحرك الدقيق (بكرة الصمام)
تدفع هذه القوة الميكانيكية بكرة الصمام - وهي مكون أسطواني مُشكل بدقة - إلى المواضع المحددة. عندما تتحرك البكرة، فإنها تكشف عن فتحات مختلفة الحجم (تسمى المنافذ) تتحكم في تدفق السوائل.
4حلقة التغذية الراجعة الذكية (مستشعر LVDT)
تشتمل الصمامات التناسبية المتقدمة على LVDT (المحول التفاضلي الخطي المتغير) الذي يراقب موضع التخزين المؤقت باستمرار. يؤدي هذا إلى إنشاء نظام حلقة مغلقة يقوم تلقائيًا بتصحيح الاضطرابات الخارجية وتغيرات درجات الحرارة والتآكل.
مثال في العالم الحقيقي
عندما يقوم مشغل الحفار بتحريك عصا التحكم الخاصة به إلى منتصف الطريق، يتلقى الصمام النسبي إشارة بنسبة 50%. يتحرك البكرة إلى موضع يسمح بالضبط بنصف الحد الأقصى للتدفق إلى الأسطوانة الهيدروليكية، مما يؤدي إلى حركة ذراع سلسة ومتحكم بها بنصف السرعة بالضبط.
الصمام النسبي مقابل الصمام المؤازر مقابل صمام التشغيل / الإيقاف: المقارنة النهائية
يعد فهم الاختلافات بين أنواع الصمامات أمرًا بالغ الأهمية لاتخاذ الاختيار الصحيح:
| ميزة | تشغيل/إيقاف صمام | صمام النسبي | صمام سيرفو |
|---|---|---|---|
| نوع التحكم | ثنائي (مفتوح/مغلق) | تحديد المواقع لا نهاية لها | تحديد المواقع بدقة فائقة |
| وقت الاستجابة | 10-100 مللي ثانية | 5-50 مللي ثانية | 1-10 مللي ثانية |
| دقة | ±5-10% | ±1-3% | ±0.1-0.5% |
| يكلف | 50-500 دولار | 500-5000 دولار | 2000-20000 دولار |
| التطبيقات النموذجية | تحكم بسيط في التشغيل/الإيقاف | الأتمتة العامة | أنظمة عالية الدقة |
| صيانة | قليل | واسطة | عالي |
| حساسية التلوث | قليل | واسطة | عالية جدًا |
| كفاءة الطاقة | فقير | جيد | ممتاز |
متى تختار كل نوع
اختر تشغيل/إيقاف الصمامات عندما:
يعد التحكم البسيط في التشغيل/الإيقاف كافيًا. الميزانية محدودة للغاية. بيئة عالية التلوث. موارد الصيانة محدودة
اختر الصمامات التناسبية عندما:
أنت بحاجة إلى التحكم في السرعة/الضغط المتغير. كفاءة الطاقة مهمة. التشغيل السلس مهم. الدقة المعتدلة مطلوبة
اختر الصمامات المؤازرة عندما:
تعتبر الدقة العالية جدًا أمرًا بالغ الأهمية. • هناك حاجة إلى استجابة سريعة جدًا. • الميزانية تسمح بأداء متميز. • يمكن الحفاظ على بيئة نظيفة
أنواع الصمامات التناسبية الهيدروليكية: العثور على ما يناسبك تمامًا
حسب الوظيفة: الفئات الثلاث الرئيسية

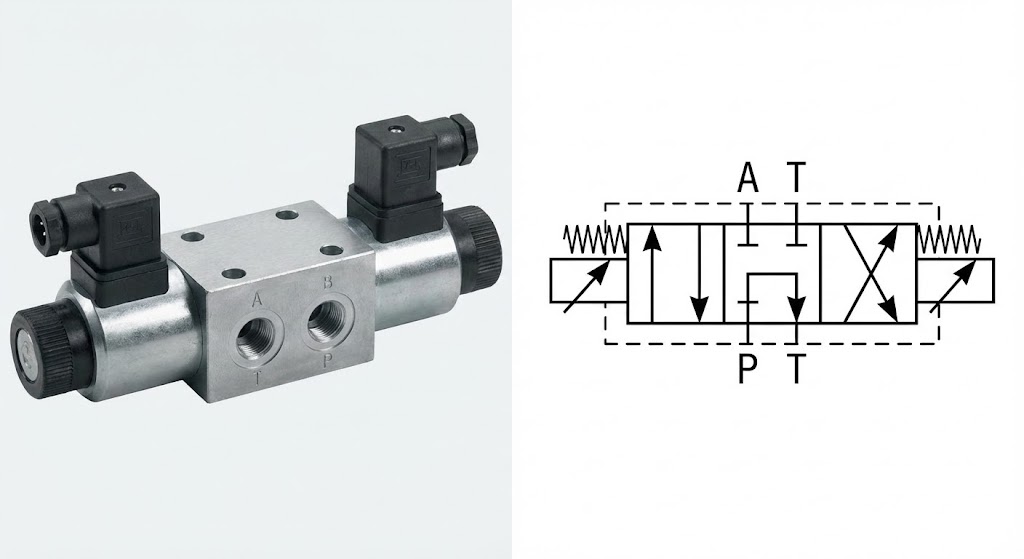

1. صمامات التحكم الاتجاهي النسبي
ماذا يفعلون:التحكم في كل من اتجاه وسرعة المحركات الهيدروليكية
فكر في الأمر على النحو التالي:جهاز تحكم ذكي في حركة المرور لا يوجه حركة المرور فحسب، بل يتحكم أيضًا في حدود السرعة
النماذج الشائعة:سلسلة بوش ريكسروث 4WRA، سلسلة باركر D1FB
الأفضل لـ:الأدوات الآلية، القولبة بالحقن، الأتمتة العامة

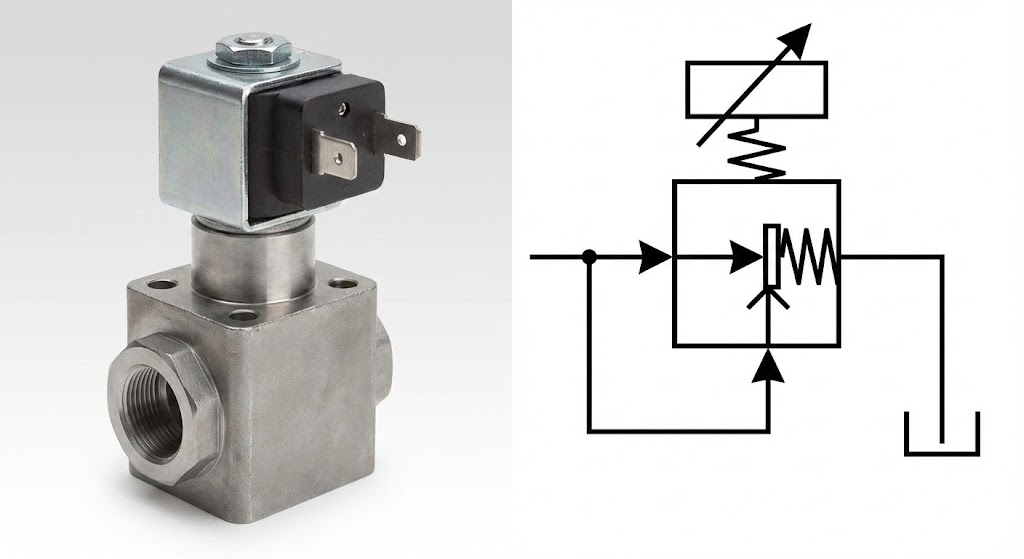

2. صمامات التحكم في الضغط النسبي
ماذا يفعلون:الحفاظ على ضغط النظام الدقيق بغض النظر عن متطلبات التدفق
فكر في الأمر على النحو التالي:منظم ضغط مياه ذكي يحافظ على ضغط الدش مثاليًا حتى عندما يقوم شخص ما بتشغيل غسالة الأطباق
الأنواع:تخفيف الضغط، تخفيض الضغط، صمامات تسلسل الضغط
الأفضل لـ:عمليات الضغط، أنظمة التثبيت، اختبار الضغط

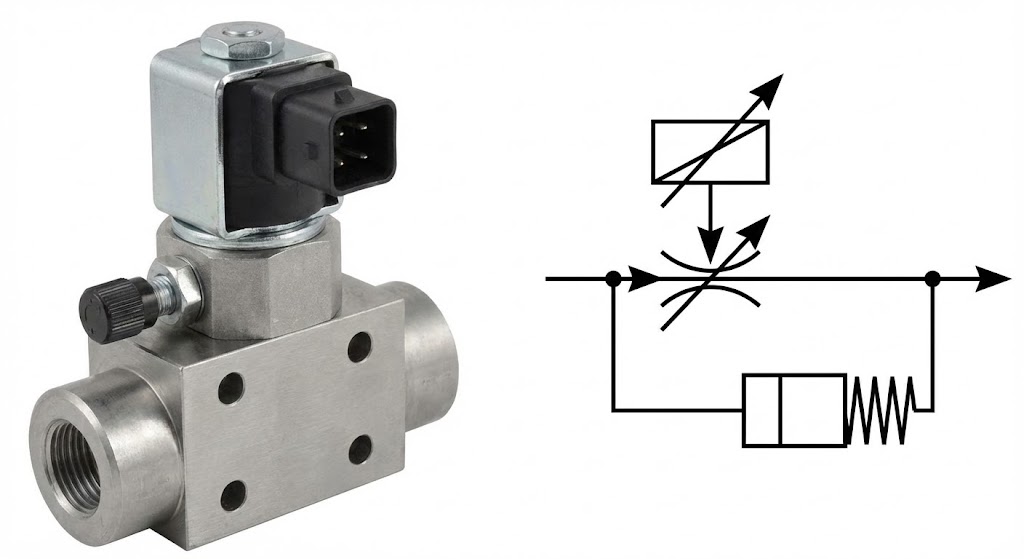

3. صمامات التحكم في التدفق النسبي
ماذا يفعلون:الحفاظ على معدلات التدفق الدقيقة بغض النظر عن تغيرات الضغط
فكر في الأمر على النحو التالي:نظام التحكم في السرعة للتدفق الهيدروليكي
غالبا ما تشمل:معوضات الضغط للتحكم المستقل عن الحمل
الأفضل لـ:التحكم في السرعة، العمليات المتزامنة، تطبيقات القياس
عن طريق البناء: فهم الميكانيكا

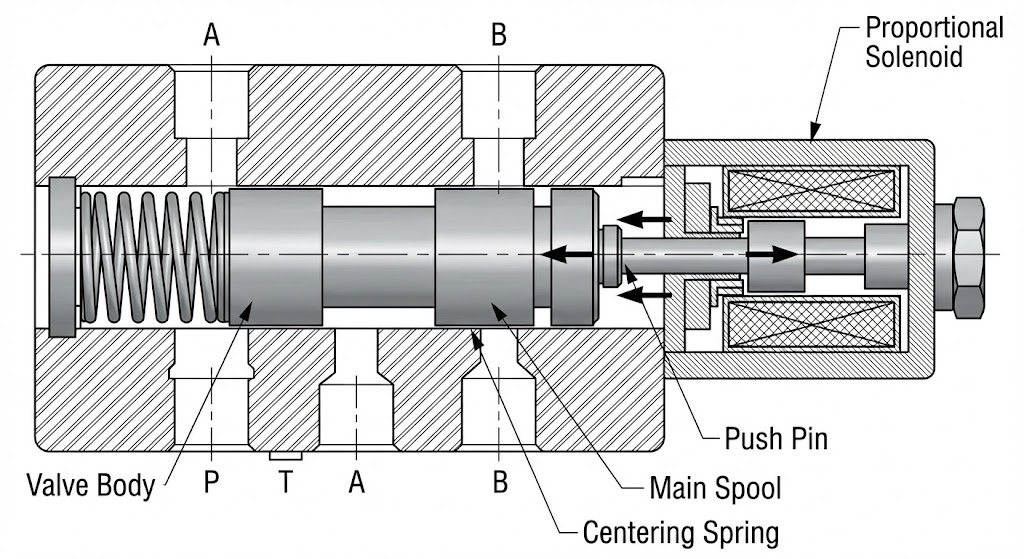

الصمامات التناسبية ذات المفعول المباشر
• يقوم المغناطيس الكهربائي بتحريك البكرة الرئيسية مباشرة
• بناء أبسط، وتكلفة أقل
• تصل معدلات التدفق عادةً إلى 100 جالونًا في الدقيقة
• تقييمات الضغط تصل إلى 3000 رطل لكل بوصة مربعة
• مثالي لـ: التطبيقات متوسطة الحجم ذات احتياجات الأداء المعتدلة

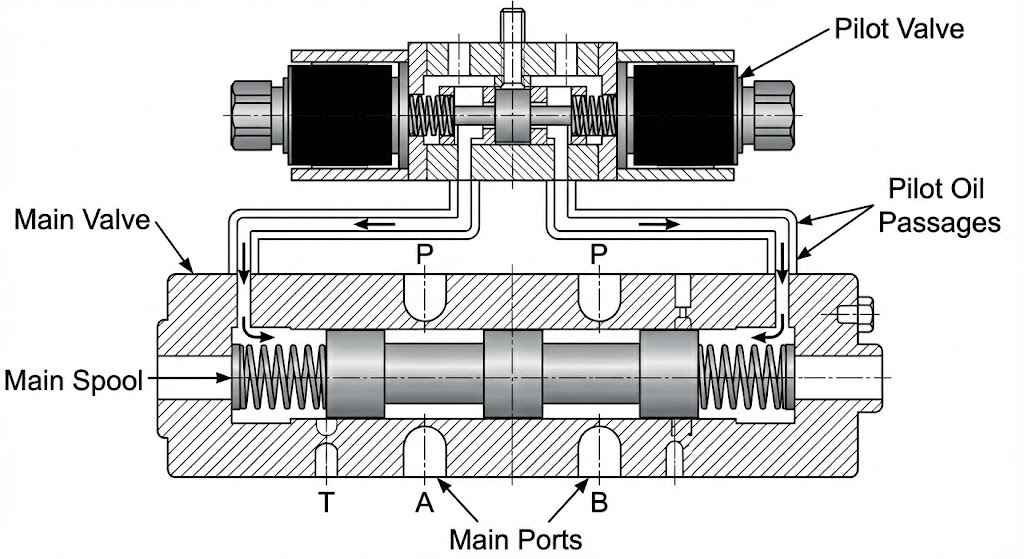

الصمامات التناسبية التي تعمل بالطيار
• صمام طيار صغير يتحكم في تشغيل الصمام الرئيسي
• قدرات تدفق وضغط أعلى
• معدلات تدفق تصل إلى 500+ جالون في الدقيقة
• تقييمات الضغط تصل إلى 5000+ رطل لكل بوصة مربعة
• مثالي لـ: الأنظمة الصناعية الكبيرة والمعدات المتنقلة
خصائص الأداء التي تهمك: الغوص العميق في التقنية
فهم العلاقة بين الإشارة والتدفق
يكمن جوهر أداء الصمام النسبي في مدى دقة تحويل الإشارات الكهربائية إلى مخرج هيدروليكي. إليك ما تعنيه المواصفات الرئيسية:
الخطي (±0.5% إلى ±3%)
تخيل رسم خط مستقيم على ورق الرسم البياني. يقيس الخطي مدى قرب الأداء الفعلي لصمامك من هذا الخط المستقيم المثالي. الخطية الأفضل تعني المزيد من التحكم الذي يمكن التنبؤ به.
التباطؤ (±0.5% إلى ±5%)
يقيس هذا الفرق في الإخراج عندما تقترب من نفس نقطة الضبط من اتجاهات مختلفة. فكر في الأمر مثل اللعب في عجلة القيادة - فالتباطؤ الأقل يعني تحكمًا أكثر دقة.
التكرار (±0.1% إلى ±2%)
ما مدى استمرارية أداء الصمام لنفس العملية؟ هذا يشبه مطالبة لاعب كرة السلة بتنفيذ رميات حرة - التكرار الأفضل يعني أداء أكثر موثوقية.
وقت الاستجابة (5-100 مللي ثانية)
ما مدى سرعة استجابة الصمام لتغيرات الإشارة؟ بالنسبة للتطبيقات الديناميكية، تمنع الاستجابة الأسرع عدم استقرار النظام وتحسن الأداء.
الرياضيات وراء السحر: معادلات التدفق
معادلة التدفق الأساسية للصمامات التناسبية هي:
س = Cd × A × √(2ΔP/ρ)
أين:
س = معدل التدفق
Cd = معامل التفريغ
A = منطقة فتح الصمام (يتم التحكم فيها بواسطة موضع التخزين المؤقت)
ΔP = فرق الضغط عبر الصمام
ρ = كثافة السوائل
توضح هذه المعادلة سبب فعالية الصمامات التناسبية: من خلال التحكم الدقيق في المنطقة (A)، فإنها توفر تحكمًا دقيقًا في التدفق بغض النظر عن اختلافات الضغط.
قصص نجاح في العالم الحقيقي: التطبيقات التي تغير الصناعات
دراسة الحالة رقم 1: ثورة القولبة بالحقن
التحدي:كانت إحدى الشركات المصنعة لقطع غيار السيارات تعاني من حقن البلاستيك غير المتسق، مما تسبب في معدلات خردة بنسبة 20% وشكاوى العملاء.
الحل:تنفيذ الصمامات التناسبية Moog D941 لسرعة الحقن والتحكم في الضغط.
العملية:
• مرحلة السرعة: يوفر الصمام حقنًا سريعًا ومتحكمًا فيه لملء 95% من القالب
• مرحلة التعبئة/التثبيت: انتقال سلس إلى التحكم الدقيق في الضغط
• مرحلة التعافي: التحكم في دوران المسمار لإعداد اللقطة التالية
دراسة الحالة 2: دقة المعدات المتنقلة
التحدي:اشتكى عملاء إحدى الشركات المصنعة للرافعات من حركات الحمولة المتشنجة التي تسبب مخاوف تتعلق بالسلامة وخسائر في الإنتاجية.
الحل:نظام الصمام النسبي Danfoss PVG 48 مع عصا التحكم الإلكترونية.
التحول:
• قبل: تسبب التحكم في الصمام الثنائي في بدء التشغيل/التوقف المفاجئ
• بعد: تسارع/تباطؤ سلس يتوافق مع إدخالات المشغل
• ميزات متقدمة: استشعار الحمل لكفاءة الطاقة، والتحكم الإلكتروني لتحديد المواقع بدقة
دراسة الحالة رقم 3: دقة مصنع الصلب
التحدي:تحتاج مطحنة الصلب إلى تحكم دقيق في الضغط لتحقيق سماكة المنتج المتسقة (تفاوت ±0.01 مم).
الحل:صمامات الضغط النسبي ATOS DPZO مع التحكم المتكامل في ردود الفعل.
الابتكار:
• يعود قياس السُمك في الوقت الفعلي إلى التحكم في الصمام
• تعديل الضغط التلقائي يعوض اختلافات المواد
• يحافظ التحكم في الحلقة المغلقة على القوة الثابتة على الرغم من تغيرات السرعة
اختيار الصمام النسبي الصحيح: دليل اختيارك
الخطوة 1: تحديد متطلبات النظام الخاص بك
قائمة مراجعة مواصفات الأداء:
• الحد الأقصى لضغط النظام: _____ رطل لكل بوصة مربعة
• معدل التدفق المطلوب: _____ جالون في الدقيقة
• نطاق درجة حرارة التشغيل: _____ إلى _____ درجة فهرنهايت
• متطلبات وقت الاستجابة: _____ مللي ثانية
• الدقة المطلوبة: ±______%
• نوع إشارة التحكم: جهد / تيار / رقمي
الخطوة 2: الاعتبارات الخاصة بالتطبيق
للتصنيع/التطبيقات الصناعية:
• خذ بعين الاعتبار الصمامات ذات الإلكترونيات المدمجة (سلسلة Bosch Rexroth 4WRA)
• ابحث عن قدرات الاتصال fieldbus
• إعطاء الأولوية للتكرار والاستقرار على المدى الطويل
للمعدات المتنقلة:
• اختر الصمامات المصنفة للاهتزاز والصدمات (سلسلة Danfoss PVG)
• النظر في متطلبات الختم البيئي
• تقييم استهلاك الطاقة للأنظمة التي تعمل بالبطاريات
للتطبيقات الفضائية/الحرجة:
• اختيار الصمامات ذات أنظمة التغذية المرتدة الزائدة عن الحاجة
• فكر في استخدام مواد خاصة لدرجات الحرارة القصوى
• تقييم خصائص وضع الفشل
