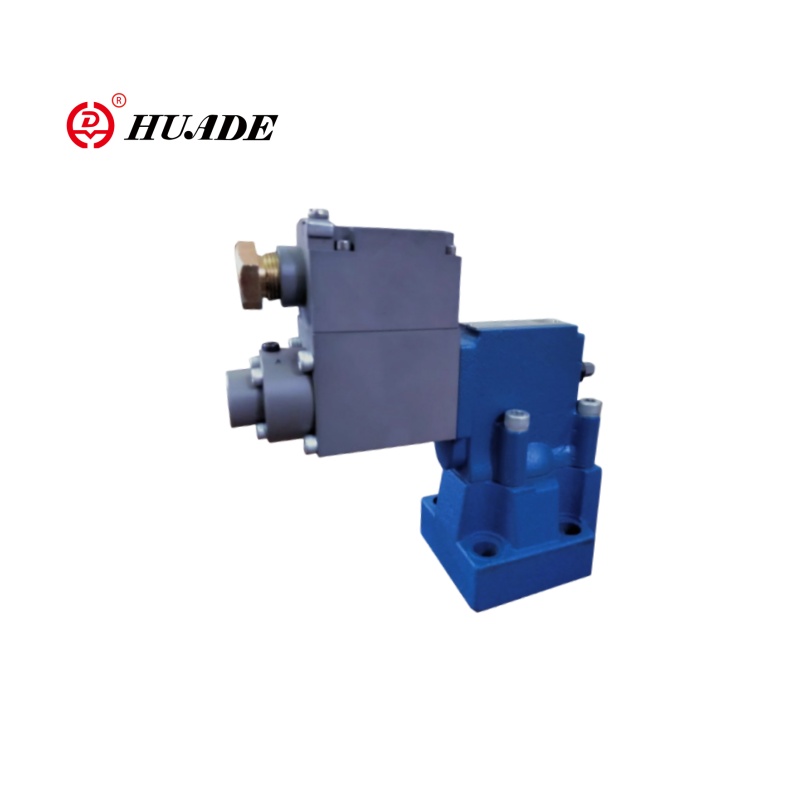

سلسلة DBE Rights DBE مقاومة للانفجار عبارة عن صمام تنظيم ضغط يتم التحكم فيه كهربائيًا مصمم للبيئات القابلة للاشتعال والمتفجرة ، مع تنظيم ضغط نسبي دقيق وخصائص آمنة للانفجار. يحتوي صمام الإغاثة النسبي DBE على وظيفة تخفيف في حالات الطوارئ الميكانيكية المدمجة ، وتنتقل تلقائيًا إلى ضغط آمن عند إيقاف الطاقة. يمكن للطلاء المقاوم للارتداء على Core Valve أن يطيل عمر الخدمة.
| سائل | زيت معدني مناسب لختم NBR و FKM |
| استرات الفوسفات لختم FKM | |
| نطاق درجة حرارة السائل ℃ | -30 إلى +80 (ختم NBR) |
| -20 إلى +80 (ختم FKM) | |
| نطاق اللزوجة مم2/ق | 2.8 إلى 380 |
| الخطي | ± 3.5 ٪ |
| التكرار | ＜ ± 2 ٪ |
| كهربائي | |
| مصدر الطاقة | العاصمة |
| min.solenoid التيار MA | 100 |
| Max.Solenoid التيار MA | 800 |
| مقاومة الملف | 19.5Ω في 20 ℃ ، Max.Warm القيمة: 28.8Ω |
| حالة العمل | مستمر |
| Max.Working درجة الحرارة البيئية | +50 ℃ |
| العزل إلى DIN 40 050 | IP65 |
سمات:
تركيب صفيحة:
- نمط النقل إلى DIN 24 340 Form E و ISO 6264
- للتثبيت في المشعبات
- 4 تصنيفات للضغط
- الأعلى. الحد من الضغط ، اختياري
- نوع مضخم VT-2000 (يجب طلبه بشكل منفصل)
طلب:
يمكن استخدام صمام تخفيف الضغط المقاوم للانفجار DBE لمنع منصة الحفر (BOP) ، وأدوات أسفل الثقب ، ومحطات ضغط الغاز الطبيعي ، والدعم الهيدروليكي للتعدين ، وآلات الدرع ، ومعدات استخراج الغاز ، ومعدات الحفر في أعماق البحار ، وآلات سطح السفينة المقاومة للانفجار.
مثال:
PLC-PROBOSION PLC → مكبر للصوت النسبي المقاوم للانفجار → صمام DBE → المحرك الهيدروليكي
↑
مستشعر الضغط المضاد للانفجار (ردود الفعل)
صمام تخفيف الضغط المضاد للانفجار هو DBE هو صمام تخفيف الضغط الطيار. يتم استخدامه لضبط الضغط بشكل مستمر في الأنظمة الهيدروليكية عن طريق الإشارة الكهربائية.

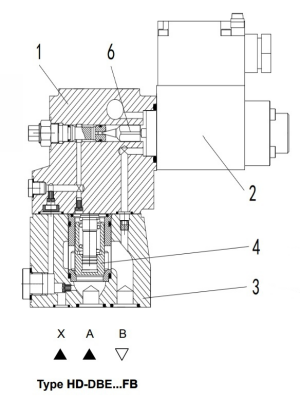

تتكون هذه الصمامات بشكل أساسي من صمام تجريبي (1) مع الملف اللولبي النسبي (2) والصمام الرئيسي (3) مع إدراج التخزين المؤقت الرئيسي (4).
اكتب HD-DBE ... FB
الحد الأقصى للضغط فيما يتعلق بالقيمة الحالية الكهربائية ويحددها الملف اللولبي النسبي (2). يتم تطبيق ضغط النظام على التخزين المؤقت الرئيسي (4). في الوقت نفسه ، يتم تطبيق الضغط على الجانب المحمّل الربيعي من التخزين المؤقت الرئيسي (4) والطيار البوبريت (6) عبر الفتحة (5) في الصمام التجريبي (1). إذا تجاوزت القوة الهيدروليكية قوة الملف اللولبي ، فإن البوب الطيار (6) يفتح. يمكن أن يتدفق السائل التجريبي مرة أخرى إلى الخزان وانخفاض الضغط الناتج عن تأثيرات الفتحات على التخزين المؤقت الرئيسي (4). ثم يفتح Main Spool (4) القناة من المضخة إلى الخزان.

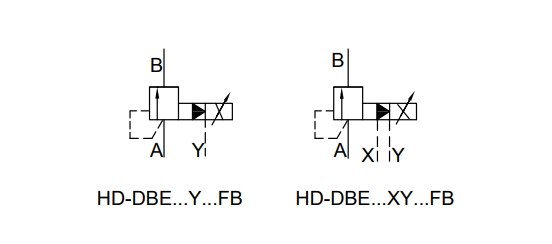

رمز صمام تخفيف الضغط المقاوم للانفجار DBE
