إذا كنت تعمل مع الأنظمة الهيدروليكية أو الآلات الثقيلة ، فمن المحتمل أن تكون قد سمعت عن مضخات المكبس. يسأل الكثير من الناس "ما الفرق بين مضخات المكبس ومضخات المكبس المحورية؟" - ولكن هذا هو الشيء: مضخات المكبس المحورية هي في الواقع نوع من مضخة المكبس. ما يريد معظم الناس معرفته حقًا هو الفرق بين مضخات المكبس المحورية والشعاعية. سيؤدي هذا الدليل إلى تقسيمه بعبارات بسيطة ويساعدك على فهم أي شخص قد يكون مناسبًا لاحتياجاتك.
فهم مضخات المكبس: الصورة الكبيرة
قبل الغوص في الاختلافات ، لنبدأ بالأساسيات. مضخة المكبس مثل قلب الجهاز الهيدروليكي. إنه يحرك السوائل (عادةً الزيت) باستخدام المكابس التي تدفع وتسحب ، مما يخلق ضغطًا على آلات الطاقة مثل الحفارات والرافعات والمعدات الصناعية.
فكر في الأمر مثل مضخة الدراجات ، ولكن أكثر قوة ومصممة للعمل بشكل مستمر تحت الضغط العالي.
ما الذي يجعل مضخات المكبس خاصة؟
مضخات المكبس شائعة لأنها:
(ما يصل إلى 14500 رطل - القيم القصوى النموذجية)
(90-95 ٪ الكفاءة - النطاق النموذجي لمضخات الجودة)
مع الرعاية المناسبة
بشكل موثوق
عائلة مضخات المكبس
إليكم المكان الذي يصبح مثيرًا للاهتمام: مضخات المكبس المحورية هي في الواقع نوع من مضخة المكبس. إنه مثل قول "ما الفرق بين السيارة وسيارة السيدان؟" - سيارة السيدان هي سيارة ، مجرد نوع محدد.
تشمل عائلة مضخة المكبس:
- مضخات المكبس المحورية- تتحرك المكابس بالتوازي مع العمود الرئيسي
- مضخات المكبس الشعاعي- تنتقل المكابس إلى الخارج من المركز مثل المتحدث على عجلة القيادة
- مضخات المكبس الترددية- تتحرك المكابس ذهابًا وإيابًا في خط مستقيم

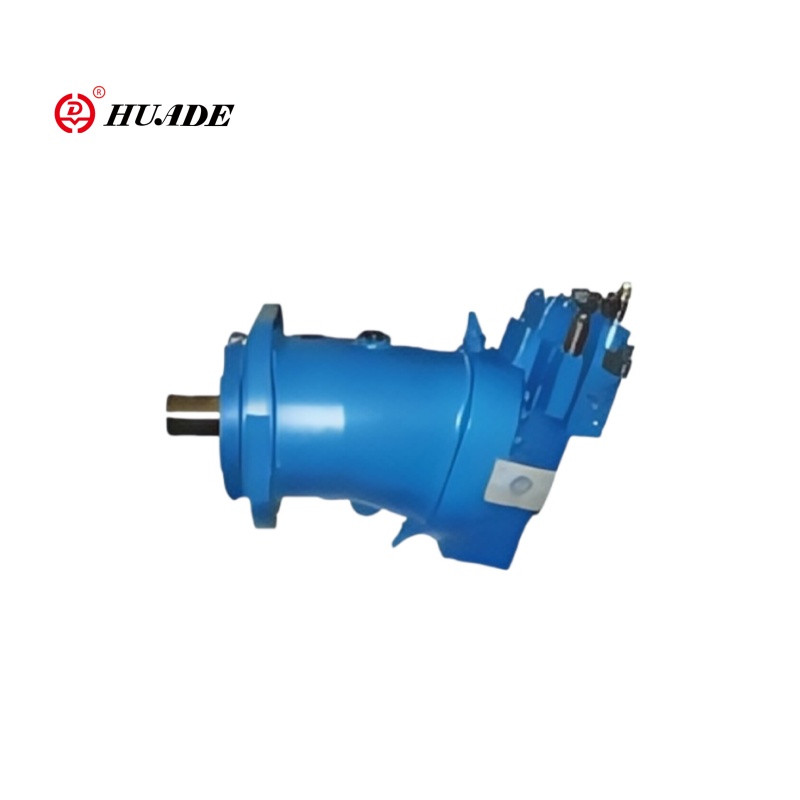

- مضخات مكبس محور عازمة- نوع خاص من المضخة المحورية مع كتلة أسطوانة مائلة لكفاءة أعلى
نظرًا لأن معظم الأشخاص الذين يطرحون هذا السؤال يريدون مقارنة مضخات المكبس المحورية والشعاعية ، فلنركز على هذه المقارنة.
مضخات المكبس المحوري: القوة المدمجة
كيف يعملون
تخيل أسطوانة مع العديد من المكابس مرتبة في دائرة ، وكلها تشير في نفس الاتجاه (بالتوازي مع العمود الرئيسي). بينما تدور العمود ، تدفع لوحة مائلة تسمى "لوحة swashplate" المكابس داخل وخارج. هذا يخلق عمل الضخ.
الميزات الرئيسية:
- تتحرك المكابس بالتوازي مع عمود القيادة
- يستخدم لوحة مقلوبة للتحكم في حركة المكبس (أو تصميم محور عازمة لزيادة الكفاءة)
- يمكن ضبط التدفق عن طريق تغيير زاوية اللوحات
- التصميم المدمج يحفظ المساحة
حيث ستجدهم
مضخات المكبس المحورية موجودة في كل مكان في معدات الهاتف المحمول:
- الحفارات والجرافات
- فوركليسات والرافعات
- الأنظمة الهيدروليكية للطائرات
- آلات صب الحقن
مضخات المكبس الشعاعي: بطل الخدمة الشاقة
كيف يعملون
Pictons Pistons مرتبة مثل المتحدث على عجلة دراجة ، وكلها تشير إلى الخارج من المركز. كاميرا (مثل عجلة خارج المركز) تدفع هذه المكابس داخل وخارج كما تدور. يمكن لهذا التصميم التعامل مع ضغوط عالية للغاية.
الميزات الرئيسية:
- تنتقل المكابس إلى الخارج من المركز
- يستخدم حلقة كاميرا للتحكم في حركة المكبس
- عادة ما يوفر تدفق ثابت (لا يمكن ضبطه بسهولة)
- تصميم أكبر وأكثر قوة
حيث ستجدهم
مضخات المكبس الشعاعي تتفوق في تطبيقات الخدمة الشاقة:
- معدات التعدين
- مكابس هيدروليكية كبيرة
- الأنظمة البحرية
- محطات الطاقة
مقارنة وجها لوجه
دعنا نقارن هذين نوعي المضخة جنبًا إلى جنب:
| ميزة | مضخة المكبس المحورية | مضخة المكبس الشعاعي |
|---|---|---|
| نطاق الضغط | 300-700 بار (4،350-10،150 psi) نموذجية | 700-1،000+ شريط (10،150-14500+ PSI) نموذجية |
| التحكم في التدفق | متغير (قابل للتعديل) | عادة ما تكون ثابتة |
| مقاس | مضغوط | أكبر |
| كفاءة | 90-95 ٪ (الأفضل في السرعات العالية) نموذجية | عالية ، ولكن أقل بسرعات بطيئة |
| مستوى الضوضاء | معتدل | أكثر هدوءا |
| صيانة | معقد ، كل 10000 ساعة | أبسط ، كل 500-1000 ساعة |
| يكلف | أعلى صلة ، أقل من تكاليف التشغيل | ارتفاع تكاليف التشغيل المعتدلة ، معتدلة |
انهيار الأداء
القدرة على الضغط
- محوري:رائع بالنسبة لمعظم التطبيقات (ما يصل إلى 10،150 رطل / بوصة مربعة الحد الأقصى)
- شعاعي:الأفضل لاحتياجات الضغط الشديد (ما يصل إلى 14500+ PSI الحد الأقصى)
التحكم في التدفق
- محوري:يمكن ضبط التدفق أثناء الطيران - رائع لتوفير الطاقة
- شعاعي:عادةً ما يكون معدل التدفق الثابت - بسيط ولكنه أقل مرونة
كفاءة
- محوري:كفاءة فائقة بسرعات عالية ، مثالية لمعدات الهاتف المحمول
- شعاعي:كفاءة بشكل عام ، ولكن ليس جيدًا في السرعات المنخفضة
الضوضاء والاهتزاز
- محوري:يجعل المزيد من الضوضاء ولكن تشغيل أكثر سلاسة
- شعاعي:أكثر هدوءًا وأقل اهتزازًا - سيشكرك الجيران
أي واحد يجب أن تختار؟
اختر مضخات المكبس المحوري عندما:
- تحتاج إلى توفير مساحة (تصميم مضغوط)
- تريد ضبط التدفق من أجل توفير الطاقة
- أنت تعمل مع معدات الهاتف المحمول
- تحتاج إلى كفاءة عالية بسرعات مختلفة
- احتياجات الضغط الخاصة بك تقل عن 10،150 رطل (PSI)
اختر مضخات المكبس الشعاعي عندما:
- تحتاج إلى ضغط عالي للغاية (أكثر من 10،150 رطل / بوصة مربعة محوري نموذجي)
- أنت تقوم بتشغيل عمليات شاقة مستمرة
- تريد صيانة أبسط
- الضوضاء مصدر قلق
- لديك مساحة لمضخة أكبر
اعتبارات التكلفة
الاستثمار الأولي
كلا النوعين باهظ الثمن ، ولكن هنا ما يمكن توقعه:
- محوري:ارتفاع تكلفة مقدمة بسبب التصميم المعقد
- شعاعي:أيضا مكلف ولكن يحتمل أن يكون أقل من المحوري للتطبيقات البسيطة
تكاليف التشغيل
- محوري:فواتير الطاقة المنخفضة بفضل التحكم في التدفق المتغير
- شعاعي:استخدام طاقة ثابتة ، جيد للعمليات المتسقة
تكاليف الصيانة
- محوري:صيانة أكثر تعقيدًا ، ولكن فترات أطول (10000 ساعة)
- شعاعي:صيانة أبسط ، فترات أكثر تواترا (500-1000 ساعة)
التطبيقات المشتركة في الحياة الحقيقية
موقع البناء
يستخدم حفارة مضخة مكبس محورية لأنها تحتاج إلى:
- حجم مضغوط لتناسب الجهاز
- تدفق متغير لعمليات مختلفة (الحفر مقابل القيادة)
- كفاءة عالية لتوفير الوقود
عملية التعدين
تستخدم الصحافة الهيدروليكية الكبيرة مضخة مكبس شعاعي لأنها تحتاج إلى:
- الضغط الشديد لسحق المواد
- التشغيل المستمر للإنتاج 24/7
- تصميم قوي للظروف القاسية
نصائح الصيانة
لمضخات المكبس المحورية:
- حافظ على نظافة السوائل الهيدروليكية (استخدم مرشحات عالية الجودة)
- تحقق من حالة swashplate بانتظام
- مراقبة ضوضاء غير عادية
- الخدمة كل 10000 ساعة أو حسب التوصية
لمضخات المكبس الشعاعي:
- فحص الأختام والصمامات بشكل متكرر أكثر
- تحقق من ارتداء خاتم الكاميرا
- مراقبة مستويات الضغط
- الخدمة كل 500-1000 ساعة
الاتجاهات المستقبلية
صناعة المضخة الهيدروليكية تتطور:
- الضوابط الذكية:الأنظمة الرقمية التي تقوم تلقائيًا بضبط أداء المضخة
- مواد أفضل:مكونات طويلة الأمد تقاوم التآكل
- تكامل إنترنت الأشياء:المضخات التي يمكن أن تتنبأ عندما تحتاج إلى صيانة
- كفاءة الطاقة:تصميمات جديدة توفر المزيد من الطاقة
الأسئلة المتداولة
س: هل يمكنني استبدال مضخة مكبس محورية بمضخة شعاعية؟
ج: ربما ، ولكن ستحتاج إلى التحقق من متطلبات الضغط وقيود المساحة واحتياجات التدفق. من الأفضل استشارة مهندس هيدروليكي.
س: أي نوع يدوم لفترة أطول؟
ج: كلاهما يمكن أن يستمر سنوات عديدة مع الصيانة المناسبة. المفتاح هو اختيار النوع الصحيح لتطبيقك والحفاظ عليه بشكل صحيح.
س: هل هناك أنواع أخرى من المضخات الهيدروليكية؟
ج: نعم! تعد مضخات التروس ومضخات العرض شائعة أيضًا ، لكن مضخات المكبس توفر عمومًا أعلى ضغط وكفاءة.
خلاصة القول
تذكر أن مضخات المكبس المحورية هي نوع من مضخة المكبس - فهي ليست فئات مختلفة تمامًا. عندما يسأل الناس عن الفرق ، فإنهم عادة ما يريدون مقارنة مضخات المكبس المحورية والشعاعية.
اختر المحوريإذا كنت بحاجة إلى حجم مضغوط وتدفق متغير وكفاءة عالية للتطبيقات المتنقلة أو الديناميكية.
اختر شعاعيإذا كنت بحاجة إلى ضغط شديد ، وعملية شاقة مستمرة ، ويمكن أن تستوعب حجمًا أكبر.
كلا النوعين من الخيارات الممتازة التي ستخدمك بشكل جيد مع الاختيار والصيانة المناسبين. المفتاح هو فهم احتياجاتك المحددة ومطابقتها مع خصائص المضخة الصحيحة.
سواء كنت تقوم بتصميم نظام هيدروليكي جديد أو استبدال مضخة موجودة ، يجب أن يساعدك هذا الدليل في اتخاذ قرار مستنير. عندما تكون في شك ، استشر خبير الأنظمة الهيدروليكية يمكنه تحليل متطلباتك المحددة والتوصية بالحل الأفضل.
هل تحتاج إلى مساعدة في اختيار المضخة الهيدروليكية المناسبة لتطبيقك؟النظر في عوامل مثل متطلبات الضغط واحتياجات التدفق وقيود المساحة وقدرات الصيانة. سيوفر لك الاختيار الصحيح المال والصداع على المدى الطويل.
