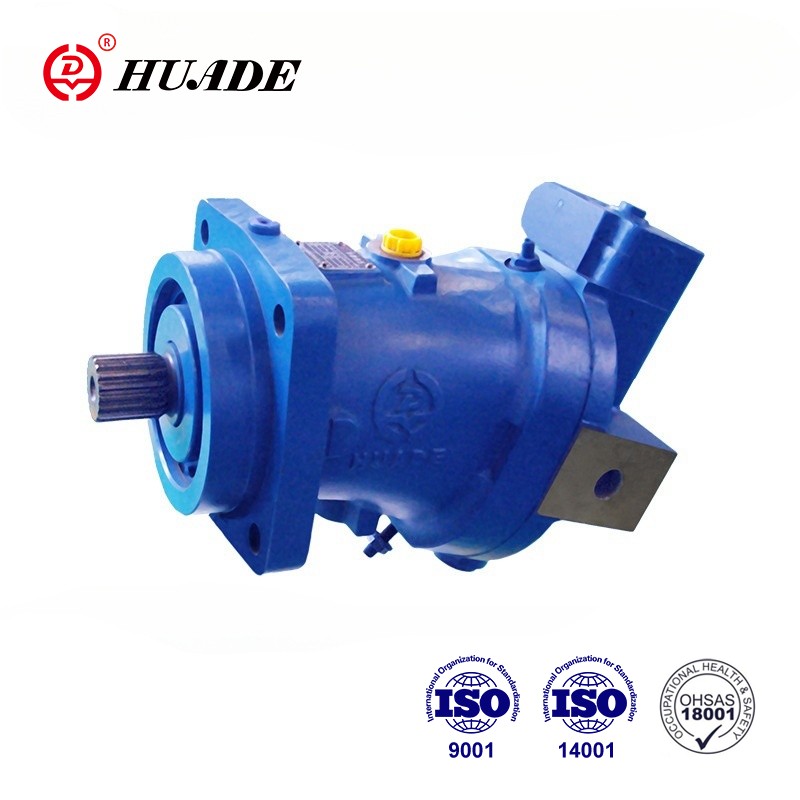

محركات المكبس المحوري الهيدروليكيتمثل واحدة من أكثر الحلول تطوراً وفعالية في تكنولوجيا الطاقة السوائل. تقوم هذه الأجهزة ذات الهندسة الدقيقة بتحويل الطاقة الهيدروليكية إلى الدوران الطاقة الميكانيكية ، مما يجعلها لا غنى عنها في التطبيقات التي تتراوح من الثقيلة معدات البناء لآلات التصنيع الدقيقة. فهم تكشف تشغيلها عن مبادئ الهندسة الأنيقة التي تجعلها حديثة الأنظمة الهيدروليكية ممكنة.
المبدأ الأساسي
في قلبه ، محرك مكبس محوري هيدروليكي يعمل على مبدأ Pascal ، والذي ينص على أن الضغط ينطبق على أ ينتقل السائل المحصور بالتساوي في جميع الاتجاهات. تسخير المحرك هذا المبدأ باستخدام السائل الهيدروليكي المضغوط لدفع المكابس مرتبة في نمط دائري حول محور مركزي. كما تعود هذه المكابس إلى الوراء و فهيًا ، تخلق حركة دورانية من خلال ميكانيكية مصممة بعناية نظام الربط.
يشير مصطلح "محوري" إلى اتجاه المكابس ، والتي يتم وضعها بالتوازي مع الرئيسي للمحرك محور الدوران. يختلف هذا الترتيب عن محركات المكبس الشعاعي ، حيث يتم وضع المكابس بشكل عمودي على المحور. التكوين المحوري يقدم مزايا مميزة من حيث كثافة الطاقة والكفاءة و الاكتئاب.
المكونات الأساسية ووظائفها
كتلة الأسطوانة
كتلة الأسطوانة بمثابة قلب المحرك ، الذي يحتوي على العديد من الأسطوانات المعنية بدقة مرتبة بشكل متماثل حول المحور المركزي. عادة ، ميزة المحركات بين خمسة وتسع أسطوانات ، مع سبع تكوين شائع. كل اسطوانة يضم مكبس يتحرك محوريًا مع تطبيق الضغط الهيدروليكي. ال تدور كتلة الأسطوانة كوحدة ، مدفوعة بالعمل الجماعي للجميع المكابس.
المكابس والعناصر المتصلة
المكابس الفردية تتناسب بشكل مريح داخل كل منها اسطوانة ، مختومة بواسطة حلقات دقيقة لمنع التسرب الداخلي. كل مكبس يتصل بقضيب التوصيل أو وسادة النعال ، والذي ينقل الحركة الخطية من المكبس إلى الحركة الدورانية. يجب أن تصمد أمام العناصر المتصلة قوى هائلة مع الحفاظ على محاذاة دقيقة طوال الدوران دورة.
لوحة Swash
تمثل لوحة Swash أكثر من غيرها مكون عبقري من محرك المكبس المحوري. هذه اللوحة الزاوية ، تسمى أيضًا أ لوحة CAM ، تحول الحركة الخطية للمكابس إلى حركة الدوران. مثل تدور كتلة الأسطوانة ، وتتبع المكابس محيط لوحة Swash ، الانتقال إلى داخل وخارج أسطواناتهم. زاوية لوحة Swash مباشرة يحدد إزاحة كل ضربة مكبس ، وفي الإزاحة المتغيرة المحركات ، يمكن ضبط هذه الزاوية للتحكم في سرعة المحرك وعزم الدوران.
لوحة الصمام وتوقيت المنفذ
تتحكم لوحة الصمام في توقيت تدفق السائل الهيدروليكي من وإلى كل أسطوانة. هذا المكون الثابت ميزات منافذ محددة بدقة تتماشى مع الأسطوانة الدوارة حاجز. عندما تدور كل أسطوانة عبر لوحة الصمام ، تتصل بالتناوب إلى منفذ مدخل الضغط العالي والضغط المنخفض ، ضمان أن المكابس تلقي السائل المضغوط في اللحظة المناسبة بالضبط في دورته.
دورة التشغيل
تشغيل مكبس محوري هيدروليكي يتبع المحرك دورة تنسيق بعناية تتكرر بشكل مستمر لفترة طويلة كما يتم توفير السائل المضغوط.
مرحلة السحب
خلال مرحلة السحب ، يبدأ المكبس السكتة الدماغية الخارجية حيث تتوافق اسطوانتها مع منفذ الضغط العالي على لوحة الصمام. يندفع السائل الهيدروليكي المضغوط إلى اسطوانة التوسع الفضاء ، والدفع ضد المكبس. تعتمد القوة الناتجة على كل من الضغط الهيدروليكي والمساحة الفعالة للمكبس.
مرحلة الطاقة
مع استمرار تدوير الأسطوانة ، يصل المكبس إلى أقصى قدر من التمديد ويبدأ السكتة الدماغية الداخلية. الضغط يمارس السوائل المحاصرة في الأسطوانة قوة على المكبس ، الذي ينقل هذا قوة من خلال قضيب التوصيل بلوحة swash. منذ صفيحة swash ثابتة بزاوية ، تخلق هذه القوة المحورية لحظة دورانية ، وتساهم إلى عزم الدوران الناتج للمحرك.
مرحلة العادم
عندما تتوافق الاسطوانة مع منفذ الضغط المنخفض ، يتم طرد السائل المضغوط عندما يكمل المكبس السكتة الدماغية الداخلية. يضمن هذا التوقيت أن يتم إفراغ كل أسطوانة من السوائل المستهلكة قبل البدء في دورة السحب التالية. التوقيت الدقيق لهذا الصمام أمر بالغ الأهمية للحفاظ على التشغيل السلس ومنع فقدان الضغط.
تقنية الإزاحة المتغيرة
ميزة العديد من محركات المكبس المحورية الحديثة قدرة الإزاحة المتغيرة ، تتحقق عن طريق ضبط زاوية لوحة Swash. عندما تزداد زاوية لوحة Swash ، تعاني المكابس من ضربات أطول ، مما أدى إلى زيادة النزوح لكل ثورة وعزم دوران أعلى في أقل سرعات. على العكس من ذلك ، فإن تقليل زاوية لوحة Swash يقلل من الإزاحة ، السماح لسرعات الدوران أعلى مع انخفاض عزم الدوران.
توفر ميزة الإزاحة المتغيرة هذه مرونة التحكم الاستثنائية. يمكن ضبط الضوابط الإلكترونية تلقائيًا زاوية لوحة Swash بناءً على متطلبات الحمل ، وتحسين الكفاءة عبر مجموعة واسعة من ظروف التشغيل. يمكن أن تحقق بعض الأنظمة المتقدمة صفر النزوح ، إيقاف المحرك بشكل فعال دون مقاطعة التدفق الهيدروليكي.
الكفاءة والأداء صفات
محركات المكبس المحوري الهيدروليكي تحقق مستويات عالية الكفاءة بشكل ملحوظ ، وغالبا ما تتجاوز 95 ٪ في التشغيل الأمثل شروط. تنبع هذه الكفاءة من العديد من عوامل التصميم ، بما في ذلك الحد الأدنى من التسرب الداخلي ، التحمل الدقيق للمكونات ، والسائل الأمثل الديناميات. يساهم الترتيب المحوري في هذه الكفاءة من خلال توفير القوى الشعاعية المتوازنة التي تقلل من الأحمال المحمولة والاحتكاك الميكانيكي.
نسبة الطاقة إلى الوزن لهذه المحركات أمر استثنائي ، مما يجعلها مثالية للتطبيقات المتنقلة حيث يكون الوزن شديد الأهمية. يمكن لمحرك واحد إنتاج عزم دوران هائل أثناء الحفاظ عليه أبعاد مضغوطة نسبيا. بالإضافة إلى ذلك ، حماية الحمل الزائد المتأصل من النظم الهيدروليكية يعني أن هذه المحركات يمكنها التعامل مع الأحمال الزائدة المؤقتة بدون ضرر.
التطبيقات والمزايا
تجد محركات المكبس المحوري الهيدروليكي التطبيقات عبر العديد من الصناعات. في معدات البناء ، هم الطاقة مسارات الحفارات وعجلات اللوادر. وتشمل التطبيقات البحرية مرساة الرياح ونظم الدفع. تتراوح الاستخدامات الصناعية من الناقل محركات الأقراص إلى مغزل أداة الآلة.
مزايا محركات المكبس المحورية تمتد إلى ما وراء كفاءتها العالية وكثافة الطاقة. أنها توفر ممتازة التحكم في السرعة ، يمكن أن تعمل في كلا الاتجاهين بأداء متساوٍ ، و توفير القدرات الفورية ووقف التوقف. قدرتهم على الحفاظ عليها عزم الدوران المستمر عبر سرعات مختلفة يجعلها مثالية للتطبيقات تتطلب التحكم الدقيق للحركة.
