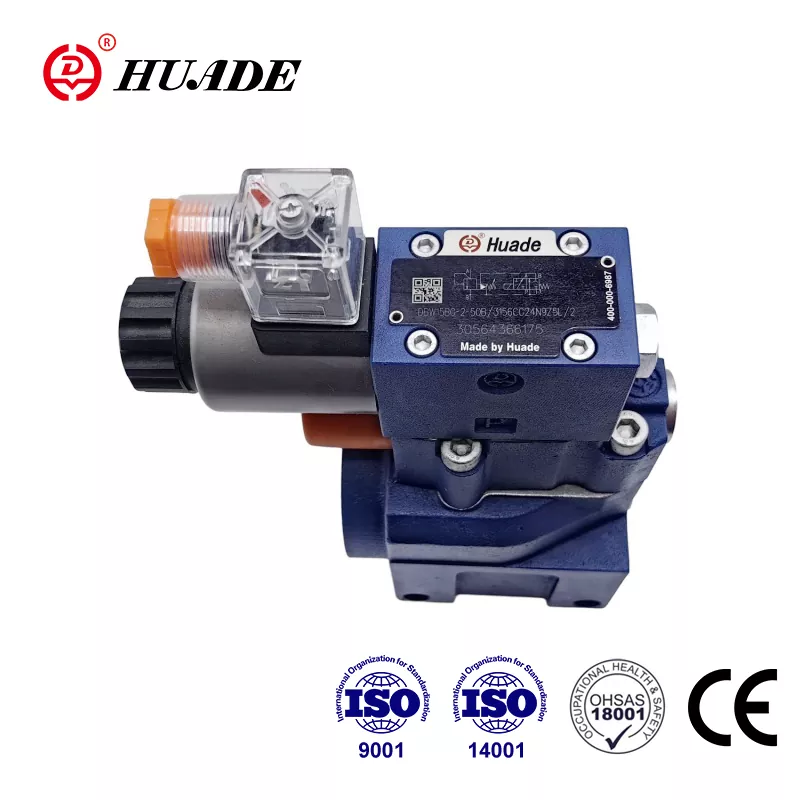

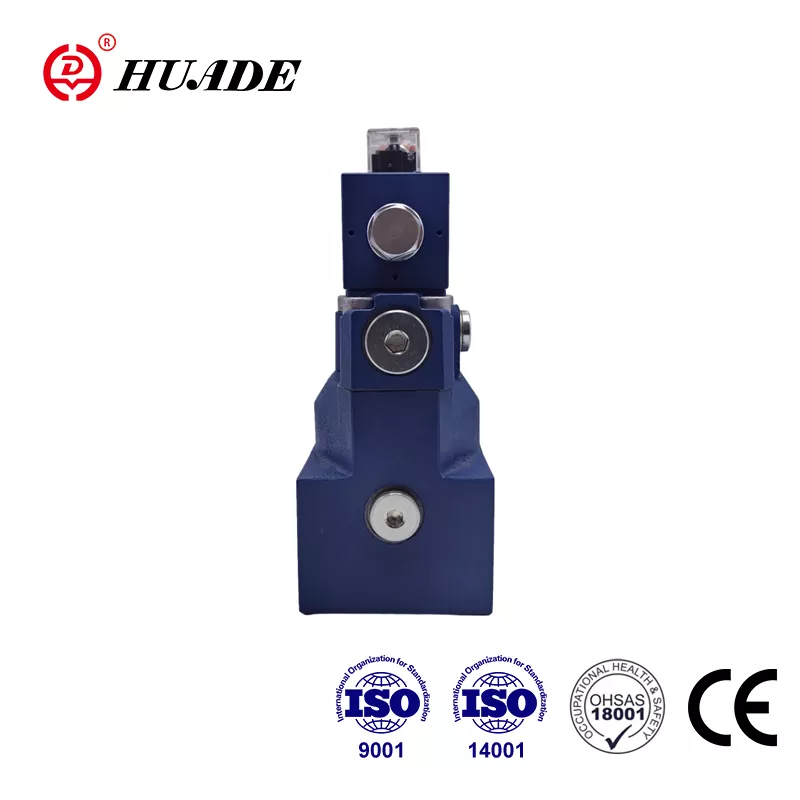

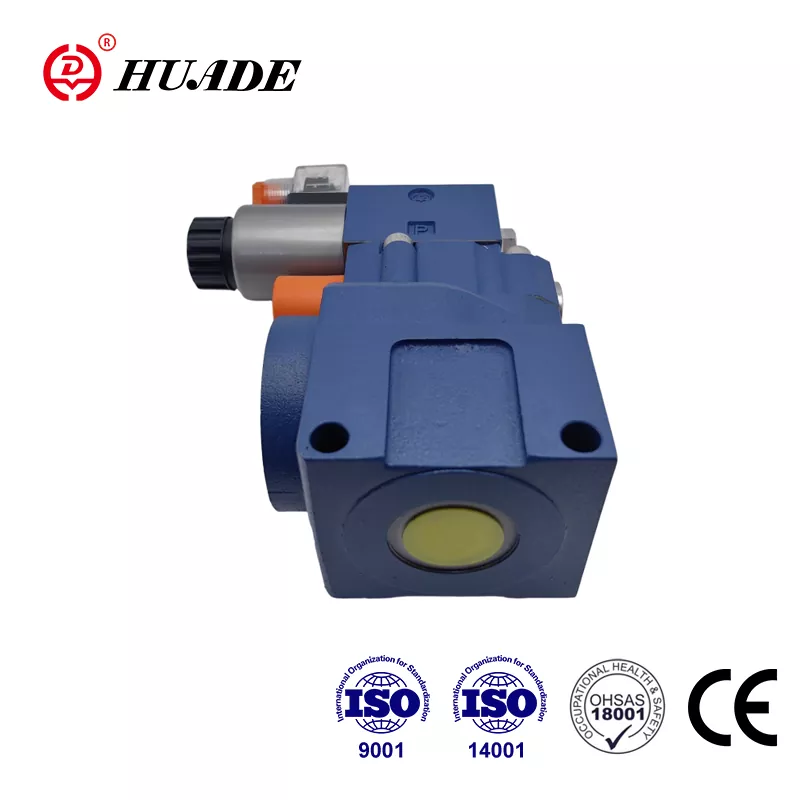

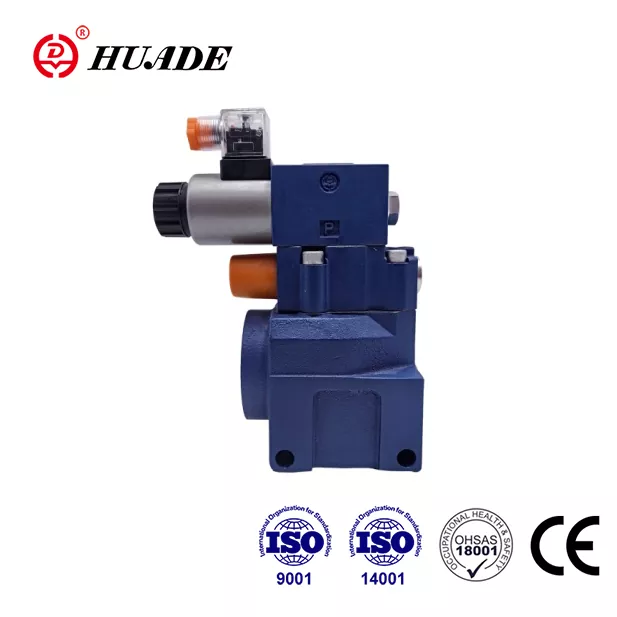

غالبًا ما توفر Huade Hydraulic صمامات هيدروليكية بجودة مماثلة لعلامات الخط الأول ولكن بأسعار معقولة. يمكن لصمام تخفيف الضغط DBW 20 أن يتطابق مع Rexroth من حيث الأداء والمعلمات. والسبب هو أن Huade Hydraulic قد أدخلت تكنولوجيا متطورة من Rexroth نتيجة لتعاون طويل الأمد مع Rexroth. باعتبارها شركة مصنعة تتمتع بقوة كبيرة في مجال النقل والتحكم الهيدروليكي، فإن Huade Hydraulic تولي اهتمامًا أكبر للتطبيق العملي لصمامات الضغط الخاصة بها وتفضلها السوق. لقد حصلت جميع فروع المؤسسة على ISO9001 وISO14001 وOH SAS18001. Huade® هي علامة تجارية وطنية مشهورة في الصين بسبب الجودة الموثوقة والأداء المستقر لمنتجاتها.
|
عام |
|||||||
|
تثبيت |
خياري |
||||||
|
وزن |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
لوحة فرعية |
ديسيبل (كجم) |
2.6 |
- |
3.5 |
- |
4.4 |
|
|
ديسيبل دبليو (كجم) |
3.8 |
- |
4.7 |
- |
5.6 |
||
|
دي بي سي (كجم) |
1.2 (اكتب DBW أضف 1.2 كجم |
||||||
|
DBC10 أو 30 (كجم) |
1.5 (DBWC10 أو 30 أضف 1.2 كجم) |
||||||
|
مترابطة |
ديسيبل..ز. (كجم) |
5.3 |
5.2 |
5.1 |
5.0 |
4.8 |
|
|
دي بي دبليو.. جي. (كجم) |
6.5 |
6.4 |
6.3 |
6.2 |
6.0 |
||
|
البيانات الفنية للصمامات الاتجاهية |
انظر WE6.../... |
||||||
|
البيانات الفنية الهيدروليكية |
|||||||
|
الحد الأقصى لضغط التشغيل في المنافذ A.B. X (ميجا باسكال) |
ما يصل إلى 35.0 |
||||||
|
الحد الأقصى للضغط الخلفي |
ديسيبل (ميغاباسكال) |
ما يصل إلى 31.5 |
|||||
|
DBW.6A.(الملفات اللولبية القياسية) (MPa) |
التيار المتناوب (تيار مستمر)10.0 التيار المتناوب (تيار مستمر)16.0 |
||||||
|
DBW.6B.(ملفات لولبية عالية الطاقة) (MPa) |
التيار المتناوب (تيار مستمر) 16.0 |
||||||
|
ضغط قابل للتسوية |
الحد الأدنى (ميغاباسكال) |
يعتمد على التدفق (انظر المنحنيات المميزة) |
|||||
|
الحد الأقصى (ميغاباسكال) |
الحد الأقصى 5.0، 10.0، 20.0، 31.5، 35.0 |
||||||
|
الحد الأقصى للتدفق |
DB10 |
DB15 |
DB20 |
DB25 |
DB30 |
||
|
تركيب اللوحة الفرعية (لتر / دقيقة) |
250 |
- |
500 |
- |
650 |
||
|
اتصالات مترابطة (لتر / دقيقة) |
250 |
500 |
500 |
500 |
650 |
||
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
||||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
||||||
|
نطاق اللزوجة (مم ²/ثانية) |
10 إلى 800 |
||||||
|
درجة التلوث |
ناس 1638 فئة 9 |
||||||
سمات:
◀ تركيب اللوحة الفرعية
◀ نمط النقل إلى DIN 24 340، النموذج E، ISO 6264 وCETOP - RP 121H
◀ توصيل الأنابيب
◀ أدخل الاتصال
◀ ثلاثة عناصر تعديل:
. مقبض دوار
. عرافة. برغي الرأس مع غطاء واقي
. مقبض دوار قابل للقفل مع مقياس
◀ يعمل الملف اللولبي على التفريغ عبر صمام بكرة اتجاهي مدمج
طلب:
تتمثل الوظيفة الرئيسية لصمامات تخفيف الضغط DBW 20 في الحد من تفريغ ضغط التحكم والملف اللولبي.
عام
تتكون صمامات تخفيف الضغط التي يتم تشغيلها بشكل تجريبي DBW بشكل أساسي من الصمام الرئيسي (1) مع مجموعة البكرة الرئيسية (3) وصمام التشغيل التجريبي (2) مع عنصر ضبط الضغط.
صمام تخفيف الضغط من النوع DB
يعمل الضغط الموجود في المنفذ A على التخزين المؤقت الرئيسي (3). وفي الوقت نفسه، يتم الضغط عبر خطوط التحكم (6) و(7)، المزودة بفتحات (4) و(5)، على الجانب المحمل بنابض من البكرة الرئيسية (3) وعند الكرة (8). ) في صمام التحكم الطيار (2). إذا تجاوز الضغط في المنفذ A الصمام المضبوط عند الزنبرك (9)، تنفتح الكرة (8) على الزنبرك (9).
تأتي الإشارة الخاصة بذلك داخليًا عبر خطوط التحكم (10) و(6) من المنفذ A. يتدفق الآن مائع الضغط الموجود على الجانب المحمل بنابض من البكرة الرئيسية (3) عبر خط التحكم (7)، وتجويف الفتحة (11) ) والكرة (8) في غرفة الزنبرك (12). بسبب الفتحات (4) و (5)، يحدث انخفاض في الضغط عند التخزين المؤقت الرئيسي (3)، ويكون الاتصال من المنفذ A إلى المنفذ B مفتوحًا. الآن يتدفق مائع الضغط من المنفذ A إلى المنفذ B مع الحفاظ على ضغط التشغيل المحدد.
يمكن تفريغ صمام تخفيف الضغط أو تحويله إلى ضغط مختلف (مرحلة الضغط الثانية) عبر المنفذ "X" (15).
صمام تخفيف الضغط من نوع DBW
وظيفة هذا الصمام هي في الأساس نفس وظيفة الصمام من النوع DB
ومع ذلك، يتم التفريغ في التخزين المؤقت الرئيسي (3)، عن طريق تشغيل صمام الاتجاه المدمج (16).
هيكل DBW...50B
رمز DBW...50B
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3.المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصًا.
4. يجب أن تكون براغي تثبيت الصمامات ذات مستوى عالي الكثافة (الفئة 10.9). يرجى تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب.
5. يشترط أن تكون خشونة السطح المرتبط بالصمام خشونة السطح 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
