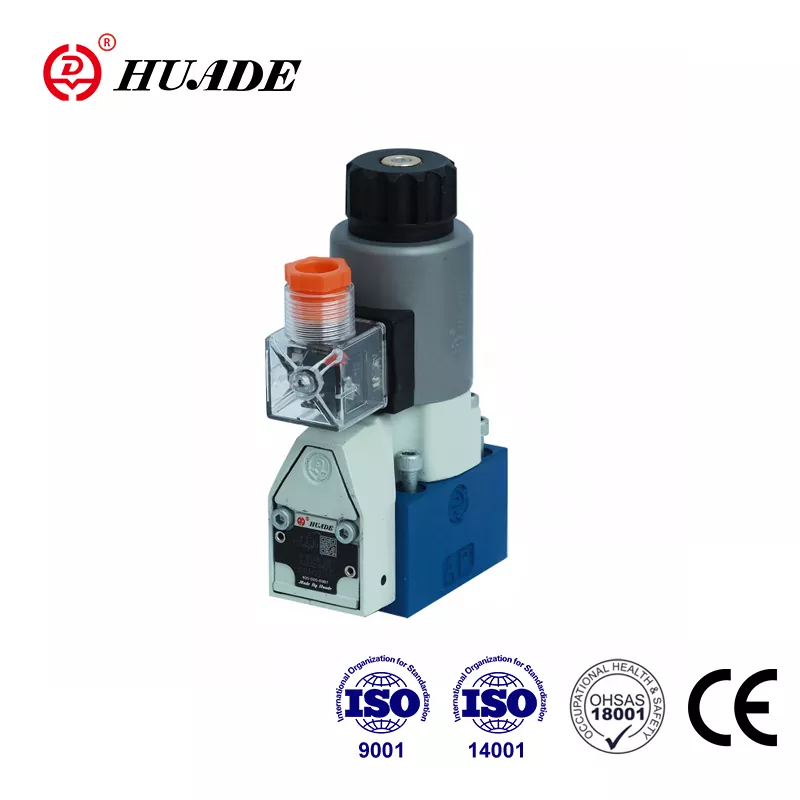

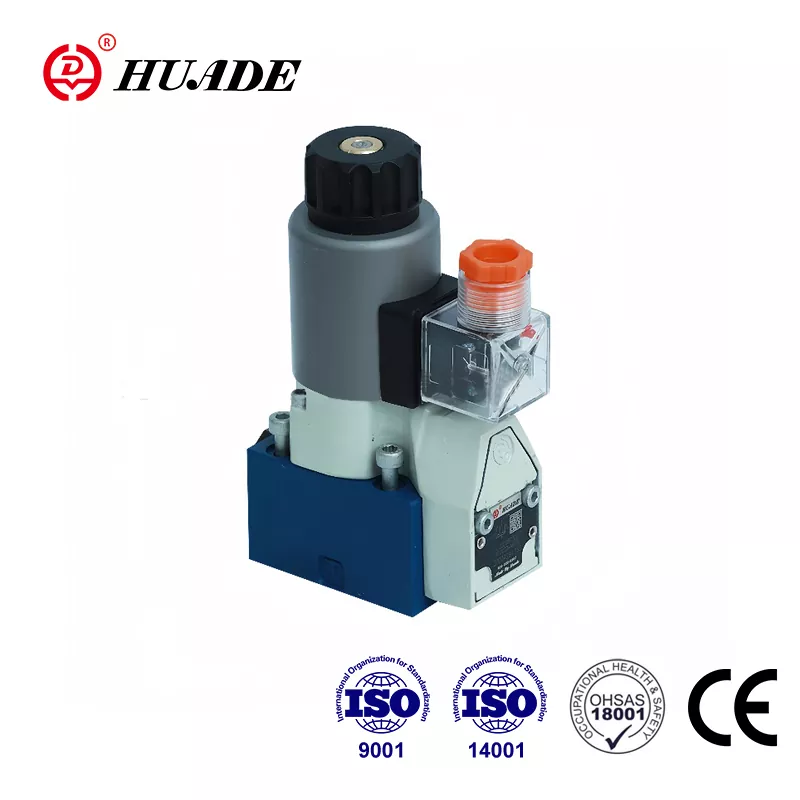

عندما يتعلق الأمر بالأنظمة الهيدروليكية التي تحتاج إلى موثوقية مطلقة، فإن صمام الاتجاه القفاز M-SEW 6 من Bosch Rexroth يبرز كمنافس جدي. يحل هذا الصمام مشكلة لا تستطيع الصمامات التقليدية التعامل معها ببساطة: العزل الكامل المانع للتسرب تحت الضغط العالي. إذا كنت تعمل مع أنظمة هيدروليكية حيث حتى التسربات الصغيرة مهمة، فإن فهم ما يجعل M-SEW 6 مختلفًا يمكن أن يوفر عليك الكثير من المتاعب في المستقبل.
ما الذي يجعل صمام القفاز مختلفًا؟
يستخدم الصمام الاتجاهي القفاز M-SEW 6 أسلوبًا مختلفًا بشكل أساسي عن معظم الصمامات الهيدروليكية التي قد تواجهها. بدلاً من الأجزاء المعدنية المنزلقة التي تخلق موانع تسرب من خلال تفاوتات مشددة، يستخدم هذا الصمام كرة أو مخروطًا متصلبًا يمنع التدفق فعليًا من خلال الجلوس على سطح مصنوع آليًا بدقة. فكر في الأمر كغطاء زجاجة مقابل باب منزلق. يُنشئ غطاء الزجاجة إغلاقًا كاملاً عند الضغط عليه، بينما يحتوي الباب المنزلق دائمًا على بعض الفجوة، بغض النظر عن مدى إحكام ملاءمته.
إن اختيار التصميم هذا له أهمية كبيرة في التطبيقات الحقيقية. تتسرب صمامات التخزين المؤقت التقليدية دائمًا إلى الداخل إلى حد ما. كلما كانت التفاوتات أكثر إحكامًا، قل التسرب، لكن التسرب لا يصل أبدًا إلى الصفر. يعمل الصمام الاتجاهي M-SEW 6 القفاز على التخلص من هذه المشكلة تمامًا من خلال تصميمه القائم على المقعد. عندما يضغط عنصر القفاز على مقعده، يتوقف التدفق تمامًا.
قدرات الضغط التي تميزها
يتعامل الصمام الاتجاهي M-SEW 6 القفاز مع ضغوط تصل إلى 630 بار، وهو ما يترجم إلى حوالي 9150 رطل لكل بوصة مربعة. بالنسبة للسياق، فإن معظم الصمامات ذات الحجم القياسي D03 يبلغ الحد الأقصى حوالي 350 بار. إن تصنيف الضغط المتضاعف تقريبًا ليس مجرد رقم في ورقة البيانات. إنه يمثل التزامًا هندسيًا أساسيًا بالسلامة الهيكلية التي تؤثر على كل شيء بدءًا من سمك الهيكل وحتى متطلبات التثبيت.
يؤدي التشغيل عند ضغط 630 بار إلى إنشاء قوى هائلة تحاول فصل الصمام عن سطح التركيب. تواجه منطقة اتصال الصمام D03 النموذجية أكثر من 4000 رطل من قوة الفصل عند هذا الضغط. يتعامل الصمام الاتجاهي القفاز M-SEW 6 مع هذا الأمر من خلال متطلبات التركيب المحددة التي يجب اتباعها بدقة. يحتاج سطح التركيب إلى تسطيح في حدود 0.01 مم لكل 100 مم وخشونة سطح تبلغ 0.8 Rz. يجب أن يتم عزم براغي التثبيت، M5x45 درجة 10.9، إلى 8.9 نيوتن متر بالضبط.
كيف يعمل M-SEW 6 فعليًا
يعمل صمام الاتجاه القفاز M-SEW 6 من خلال تشغيل الملف اللولبي المباشر. عندما تقوم بتنشيط الملف، فإنه يولد قوة مغناطيسية تسحب العنصر القفاز من مقعده، مما يسمح بالتدفق. عند إلغاء تنشيطه، يقوم زنبرك العودة وضغط النظام بدفع القفاز مرة أخرى إلى مقعده، مما يمنع التدفق على الفور. وهذا يمنح صمام الاتجاه M-SEW 6 القفاز أوقات تبديل سريعة بشكل ملحوظ، خاصة عند الإغلاق.
تحكي سرعات التبديل قصة مهمة. عند التشغيل على 24 فولت تيار مستمر نقي، يتم تنشيط الصمام خلال 25 إلى 40 مللي ثانية ويتم إلغاء تنشيطه خلال 10 إلى 15 مللي ثانية فقط. يعد وقت إلغاء الطاقة سريعًا بشكل استثنائي مقارنة بالصمامات التخزينية، وهو أمر مهم للغاية في تطبيقات السلامة. إذا حدث خطأ ما واحتجت إلى إيقاف التدفق على الفور، فقد تكون تلك المللي ثانية الإضافية حاسمة.
ومع ذلك، إذا قمت بتشغيل صمام الاتجاه القفاز M-SEW 6 على جهد التيار المتردد من خلال مقوم، فإن الأداء يتغير بشكل ملحوظ. يزداد وقت إلغاء الطاقة إلى 35 إلى 55 مللي ثانية لأن دائرة المقوم تحتوي على مكثفات ترشيح تعمل على إبطاء اضمحلال التيار في الملف. قد تكون هذه الاستجابة الأبطأ بثلاث إلى أربع مرات مقبولة لبعض التطبيقات، ولكن بالنسبة لأنظمة إيقاف التشغيل في حالات الطوارئ، فمن الواضح أن تشغيل التيار المباشر المباشر يوفر أداءً أفضل.
خيارات التكوين وماذا تعني
يأتي الصمام الاتجاهي القفاز M-SEW 6 في العديد من التكوينات الوظيفية. الأكثر شيوعًا هي الإصدارات 3/2 الاتجاه التي تحمل الرمزين U وC. يمثل الرمز U التكوين المفتوح عادةً حيث يتصل المنفذ P بالمنفذ A عندما لا يتم تنشيط الصمام. يمثل الرمز C مغلقًا بشكل طبيعي حيث يتم حظر P إلى A عند عدم تنشيطه. هذه التكوينات 3/2 هي المكان الذي تتألق فيه الصمامات القفازية حقًا لأنها تستطيع الحفاظ على العزلة المثالية بهندسة بسيطة.
يأتي الصمام أيضًا بتكوينات 4/2 مع الرمزين D وY، على الرغم من أنها أقل شيوعًا إلى حد ما. يعد إنشاء وظيفة 4/2 باستخدام عناصر القفاز أكثر تعقيدًا من الناحية الميكانيكية لأنك تحتاج إلى الحفاظ على عزل مانع للتسرب في منافذ متعددة في وقت واحد. أصبحت مقايضات التصميم أكثر صعوبة، ولهذا السبب تؤكد شركة Rexroth على الإصدارات 3/2 حيث يمكن لصمام الاتجاه القفاز M-SEW 6 أن يوفر أقصى قدر من الموثوقية وقدرة الضغط.
تصل سعة التدفق إلى 25 لترًا في الدقيقة. قد يبدو هذا منخفضًا مقارنة ببعض الصمامات التخزينية، ولكنه في الواقع معقول بالنسبة للصمام القفاز الذي يعمل بشكل مباشر بحجم D03. يجب أن يتغلب الملف اللولبي على كل من قوة الزنبرك وقوة الضغط المؤثرة على العنصر القفاز. ستتطلب زيادة سعة التدفق مساحة أكبر للمحرك، الأمر الذي قد يتطلب ملفًا لولبيًا كبيرًا بشكل غير عملي للتشغيل المباشر.
شرح هيكل كود الطلب
يستخدم الصمام الاتجاهي القفاز M-SEW 6 رمز طلب ذو 16 موضعًا يحدد كل التفاصيل الفنية. يساعدك فهم هذا الرمز في الحصول على الصمام الذي تحتاجه بالضبط. يحدد الموضع 01 نوع السائل، وهو M للزيوت المعدنية. يشير الموضع 02 إلى ما إذا كان صمامًا ثنائي الاتجاه أو ثلاثي الاتجاه أو رباعي الاتجاه. الموضع 03 هو SEW، مما يؤكد أنه صمام يعمل بشكل مباشر على شكل قفاز.
يؤكد الموضع 04 الحجم على أنه 6، وهو ما يتوافق مع معيار NG6 أو D03. الموضع 05 هو اختيار الرمز الخاص بك مثل U أو C. يحدد الموضع 07 معدل الضغط، إما 420 أو 630 بار. يتعامل الموضع 09 مع الجهد الكهربي، حيث يكون G24 هو 24V DC القياسي. تشير الخيارات مثل G96 وG110 إلى التشغيل على 110 فولت أو 120 فولت تيار متردد من خلال التصحيح.
يصبح الموضع 12 مهمًا إذا كنت بحاجة إلى مراقبة الموقع. يمكن تجهيز الصمام الاتجاهي القفاز M-SEW 6 بأجهزة استشعار حثية (QMAG24 أو QMBG24) التي تؤكد الموقع الفعلي للصمام. ومع ذلك، فإن خيارات المراقبة هذه تعمل فقط مع إصدار 420 بار. لا يترك الغلاف السميك المطلوب لتشغيل 630 بار مجالًا لترتيب تركيب المستشعر القياسي.
يتيح لك الموضع 13 إضافة صمامات الخانق أو صمامات الفحص. تعمل مدخلات الخانق، المخصصة من B12 إلى B22، على تقييد التدفق بدرجات مختلفة. عندما تقوم بتشغيل صمام الاتجاه القفاز M-SEW 6 بأقصى قدر من الضغط والتدفق، يمكن لهذه الإدخالات أن تمنع المطرقة المائية والتجويف أثناء التبديل. يحدد الموضع 14 مادة الختم، إما NBR أو FKM القياسية (المحددة بلاحقة V) للتوافق مع السوائل الخاصة.
اعتبارات توافق السوائل
يعمل الصمام الاتجاهي M-SEW 6 القفاز مع الزيوت المعدنية القياسية التي تتوافق مع مواصفات DIN 51524. كما أنه يتعامل مع العديد من السوائل القابلة للتحلل الحيوي والمقاومة للحريق بما في ذلك أنواع HEES وHEPG وHETG وHFDR وHFDU. يصبح اختيار مادة الختم أمرًا بالغ الأهمية هنا. تعمل أختام NBR القياسية بشكل جيد مع الزيوت المعدنية وتعمل من -30 درجة مئوية إلى +80 درجة مئوية. إذا كنت تستخدم بعض الاسترات الاصطناعية أو سوائل بولي جلايكول، فيجب عليك تحديد أختام FKM مع اللاحقة V. تتميز أختام FKM بنطاق درجة حرارة أضيق قليلاً من -20 درجة مئوية إلى +80 درجة مئوية ولكنها توفر المقاومة الكيميائية اللازمة.
يؤدي الخطأ في اختيار الختم إلى التدهور السريع. سوف تنتفخ أختام NBR وتفشل في بعض السوائل الاصطناعية، بينما قد تتصلب أختام FKM وتتشقق إذا تم استخدامها خارج نطاق درجة الحرارة الخاصة بها. تحدد وثائق الصمام الاتجاهي القفاز M-SEW 6 بوضوح أي مانع للتسرب يعمل مع أي سائل، كما أن اتباع هذه الإرشادات بشكل صارم ليس أمرًا اختياريًا.
متطلبات التثبيت التي لا يمكنك تجاهلها
يحدد تركيب الصمام الاتجاهي القفاز M-SEW 6 بشكل صحيح ما إذا كان يعمل كما هو مصمم أو يتسرب تحت الضغط. يتم تركيب الصمام على مشعب D03/NG6 أو لوحة فرعية باستخدام أربعة مسامير M5x45. يجب أن تكون هذه البراغي من الدرجة 10.9 وأن يتم عزم دورانها بدقة 8.9 نيوتن متر. يتيح عزم الدوران السفلي للهيكل أن ينفصل عن سطح التثبيت تحت الضغط. يمكن أن يؤدي الإفراط في عزم الدوران إلى تشويه سطح التركيب، مما يؤدي إلى تركيزات ضغط تؤدي إلى فشل الختم.
الحلقات O في المنافذ مهمة أيضًا. يستخدم المنفذ P حلقة دائرية مقاس 10 × 2 مم بينما يستخدم المنفذان A وB حلقات دائرية مقاس 9.25 × 1.78 مم. هذه ليست أحجام تعسفية. إنها مطابقة لأبعاد الأخدود وأحمال الضغط المتوقعة. إن استخدام حلقات دائرية خاطئة أو حلقات دائرية تالفة يضمن التسرب الذي يتعارض مع الغرض الكامل من اختيار صمام اتجاهي قفاز M-SEW 6 في المقام الأول.
يتم توصيل الملف اللولبي بصامولة قفل مع عزم دوران يصل إلى 4 نيوتن متر. قد يبدو هذا أقل أهمية من مسامير التثبيت الرئيسية، لكن تركيب الملف اللولبي السائب يسبب مشاكل في المحاذاة تؤدي إلى زيادة الفجوة المغناطيسية، مما يقلل القوة ويحتمل أن يمنع السفر القفاز بالكامل. قد يبدو أن الصمام يعمل ولكن ليس مفتوحًا أو مغلقًا بالكامل، مما يتسبب في تقييد التدفق أو الغلق غير الكامل.
مزايا الصيانة المضمنة في التصميم
أحد الجوانب الذكية للصمام الاتجاهي M-SEW 6 هو تصميم الملف القابل للإزالة والتدوير. يمكن إزالة الملف اللولبي واستبداله دون إزعاج الغلاف الهيدروليكي الذي يحتوي على الضغط. وهذا يعني أنه يمكنك إجراء الصيانة الكهربائية دون خفض ضغط النظام الهيدروليكي بأكمله. في أنظمة الضغط العالي، يستغرق خفض الضغط وإعادة الضغط وقتًا طويلاً ويحتمل أن يكون محفوفًا بالمخاطر. إن القدرة على تبديل الملف الفاشل دون لمس الدائرة الهيدروليكية تقلل من وقت التوقف عن العمل بشكل كبير.
يدور الملف بمقدار 90 درجة، مما يساعد في توجيه الكابل في كتل متشعبة ضيقة. يمكنك توجيه التوصيل الكهربائي لتجنب التداخل مع المكونات المجاورة. تعمل هذه المرونة على تسهيل دمج الصمام الاتجاهي القفاز M-SEW 6 في التجميعات المعقدة حيث تكون المساحة محدودة.
يتطلب تصميم القفاز نفسه صيانة أقل من الصمامات التخزينية. لا توجد أسطح منزلقة مُشكَّلة بدقة والتي تتآكل تدريجيًا وتزيد من التسرب. القفاز إما يختم أو لا. وطالما أن التلوث لا يؤدي إلى إتلاف أسطح المقاعد، فإن الصمام يحافظ على أداء عدم التسرب بشكل أساسي إلى أجل غير مسمى.
حيث يكون هذا الصمام أكثر منطقية
يتفوق صمام الاتجاه القفاز M-SEW 6 في التطبيقات التي يجب فيها الاحتفاظ بالأحمال دون انحراف لفترات طويلة. تمثل أنظمة التثبيت الهيدروليكية في الأدوات الآلية حالة استخدام مثالية. بمجرد غلق المشبك على قطعة العمل، فإنه يحتاج إلى البقاء مثبتًا مع عدم فقدان الضغط أثناء التشغيل. حتى التسرب الصغير من شأنه أن يسمح بتحرير المشبك ببطء، مما قد يتسبب في تحرك قطعة العمل أثناء عمليات القطع.
تعتبر عزلة المجمع مناسبة طبيعية أخرى. عندما تقوم بشحن مركم ثم تحتاج إلى عزله عن بقية الدائرة، فإن صمام العزل المتسرب ينزف الضغط تدريجيًا من المركم. يحافظ الصمام الاتجاهي القفاز M-SEW 6 على هذا الضغط إلى أجل غير مسمى. تستفيد دوائر السلامة أيضًا بشكل كبير. إذا كان نظام السلامة يعتمد على منع التدفق عند إلغاء تنشيطه، فإن التسرب الداخلي من خلال صمام التخزين المؤقت قد يسمح بحركة غير مقصودة حتى عندما تكون إشارة التحكم متوقفة.
تتطلب أنظمة الاختبار التي تحتاج إلى الضغط لاكتشاف التسرب وجود صمامات عزل مانعة للتسرب. تعمل مكابس التشكيل والحدادة ذات الضغط العالي عند ضغوط حيث يصبح تصنيف M-SEW 6's 630 بار ذا قيمة. تواجه الأنظمة الهيدروليكية تحت سطح البحر متطلبات الضغط العالي والموثوقية الشديدة حيث يوفر التصميم الخالي من التسرب لصمام الاتجاه القفاز M-SEW 6 هوامش أمان حرجة.
المقارنة مع الخيارات التنافسية
تمثل سلسلة D1SE من Parker Hannifin أقرب منافسة مباشرة للصمام الاتجاهي M-SEW 6 القفاز في نطاق الحجم D03. يتعامل D1SE مع ضغوط تصل إلى 350 بارًا ويتدفق حتى 20 لترًا في الدقيقة. إنها تستخدم فلسفة تصميم قفاز مماثلة مع عناصر جلوس مخروطية الشكل. تكون أوقات التبديل أبطأ، حوالي 50 مللي ثانية للتنشيط و60 مللي ثانية لإلغاء التنشيط عند التشغيل بالتيار المستمر.
يكشف فرق الضغط بين 350 بار و630 بار عن استراتيجيات السوق المختلفة. يهدف Parker إلى الوصول إلى D1SE في السوق الأوسع للتطبيقات التي تحتاج إلى عزل مانع للتسرب عند الضغوط الصناعية العادية. تقوم شركة Rexroth بوضع الصمام الاتجاهي M-SEW 6 القفاز للقطاع المتميز حيث تبرر قدرة الضغط القصوى التكلفة الأعلى. التطبيقات التي تحتاج حقًا إلى قدرة 630 بار لها بدائل محدودة، مما يمنح Rexroth مكانة قوية في هذا المجال.
توفر أوقات التبديل الأسرع لـ M-SEW 6، وخاصة وقت إلغاء الطاقة الذي يتراوح بين 10 و15 مللي ثانية، ميزة أمان ملموسة في سيناريوهات إيقاف التشغيل في حالات الطوارئ. قد يحدد هذا الفارق البالغ 45 مللي ثانية بين M-SEW 6 وD1SE ما إذا كانت الآلة ستتوقف قبل التسبب في تلف أو إصابة. بالنسبة للتطبيقات ذات الأهمية الحيوية للسلامة، لا تعد أوقات الاستجابة الأسرع مجرد ميزات رائعة، بل إنها متطلبات أساسية.
فهم المقايضات
إن اختيار الصمام الاتجاهي القفاز M-SEW 6 يعني قبول بعض القيود. لن تلبي سعة التدفق البالغة 25 لترًا في الدقيقة التطبيقات التي تحتاج إلى معدلات تدفق عالية. إن عدم توازن الضغط المتأصل في تصميم القفاز يعني أن الملف اللولبي يعمل بجهد أكبر لفتح الصمام ضد ضغط النظام. تصل الصمامات القفازية التي يتم تشغيلها بشكل مباشر إلى الحدود العملية حول نطاقات التدفق والضغط التي يحققها M-SEW 6. إن التوسع بشكل أكبر يتطلب عملية تجريبية، مما يزيد من التعقيد والتكلفة.
متطلبات دقة التركيب أكثر صرامة من صمامات التخزين المؤقت النموذجية. لا يمكنك تثبيت صمام الاتجاه القفاز M-SEW 6 على سطح خشن وتوقع إغلاقه عند 630 بار. يحتاج المشعب أو اللوحة الفرعية إلى تصنيع مناسب لتلبية مواصفات التسطيح والتشطيب. وهذا يضيف تكلفة إلى النظام بأكمله ولكنه يوفر أداءً خاليًا من التسرب يبرر اختيار الصمام القفاز في المقام الأول.
تعتبر قيود مراقبة الموقع في الإصدار 630 بار أمرًا مهمًا في التطبيقات التي تتطلب التحقق من السلامة الوظيفية. إذا قرر تحليل السلامة الخاص بك أنك بحاجة إلى معلومات موضعية لإثبات إغلاق الصمام، فيجب عليك قبول حد الضغط البالغ 420 بار. يمثل هذا مقايضة هندسية أساسية حيث اختارت شركة Rexroth عدم المساس بالسلامة الهيكلية اللازمة لـ 630 بار من أجل استيعاب أجهزة الاستشعار.
اتخاذ القرار الصحيح لتطبيقك
إذا كان تطبيقك لا يتطلب مطلقًا أي تسرب داخلي، فإن صمام الاتجاه القفاز M-SEW 6 ينتمي إلى قائمتك المختصرة. إذا كنت بحاجة إلى الضغط فوق 400 بار، فإن خياراتك تضيق بشكل كبير ويصبح M-SEW 6 واحدًا من الخيارات القليلة القابلة للتطبيق في حجم D03. إذا كانت الاستجابة السريعة لإلغاء تنشيط الطاقة مهمة للسلامة، فإن وقت التبديل الذي يتراوح بين 10 و15 مللي ثانية يوفر مزايا حقيقية. إذا كنت تعمل باستخدام سوائل قابلة للتحلل أو مقاومة للحريق، فإن خيار ختم FKM يتعامل مع التوافق الذي لا توفره بعض الصمامات التنافسية.
على العكس من ذلك، إذا كنت بحاجة إلى معدلات تدفق عالية تزيد عن 30 لترًا في الدقيقة، فلن يعمل الصمام الاتجاهي M-SEW 6 القفاز. إذا كان التطبيق الخاص بك يتضمن تدويرًا متكررًا بأقصى قدر من التدفق والضغط، فيجب عليك تقييم ما إذا كان الصمام يظل ضمن حدود أدائه أو ما إذا كنت بحاجة إلى إدخالات الخانق لإدارة الظروف بعناية. إذا كنت بحاجة إلى وظيفة 4/2 مع متطلبات تبديل معقدة، فقد يكون الصمام التخزيني أبسط في الواقع على الرغم من خصائص التسرب الخاصة به.
يفضل حساب التكلفة الإجمالية للملكية صمام الاتجاه القفاز M-SEW 6 في التطبيقات التي يكون فيها وقت التوقف عن العمل مكلفًا. يعمل عمر الخدمة الطويل، والحد الأدنى من التآكل، وسهولة استبدال الملف على تقليل تكاليف الصيانة ووقت توقف النظام. يكون سعر الشراء الأولي أعلى من سعر الصمامات التخزينية القياسية، ولكن في التطبيقات المهمة حيث تكون الموثوقية مهمة، يتم إطفاء تلك التكلفة المميزة بسرعة.
التوثيق والدعم الفني
توفر Bosch Rexroth وثائق فنية شاملة للصمام الاتجاهي القفاز M-SEW 6 بما في ذلك نماذج CAD بتنسيقات متعددة ورسومات كاملة الأبعاد ومنحنيات أداء مفصلة. تحدد الوثائق بوضوح جميع متطلبات التثبيت ومواصفات الحلقة O وقيم عزم الدوران ومعلومات توافق السوائل. يعد اتباع هذه المواصفات أمرًا بالغ الأهمية لتحقيق الأداء المقدر.
يتوافق الصمام مع معايير التثبيت ISO 4401-03-02-0-05 وDIN 24340 Form A، مما يضمن التوافق مع المشعبات والألواح الفرعية القياسية الصناعية. يقلل هذا التقييس من مخاطر التكامل ويجعل الصمام الاتجاهي القفاز M-SEW 6 بديلاً مباشرًا لصمامات D03 الأخرى عند ترقية النظام لتحسين أداء التسرب.
الاعتبارات النهائية
يمثل الصمام الاتجاهي Bosch Rexroth M-SEW 6 حلاً متخصصًا للتطبيقات الصعبة. لا يحاول أن يكون كل شيء لجميع التطبيقات. وبدلاً من ذلك، فهو يركز على القيام بمهمة واحدة بشكل جيد للغاية: توفير عزل مانع للتسرب عند ضغوط تصل إلى 630 بار في حزمة D03 القياسية. تتطلب الهندسة التي تجعل هذا الأمر ممكنًا الاهتمام بالتفاصيل أثناء التثبيت والتطبيق، ولكنها توفر أداءً لا يمكن للصمامات التخزينية التقليدية أن تضاهيه.
بالنسبة للمهندسين الذين يعملون في دوائر حمل الأحمال، أو أنظمة السلامة، أو تطبيقات الضغط العالي، فإن فهم ما يقدمه الصمام الاتجاهي M-SEW 6 يساعد في تحديد اختيارات المكونات المدروسة. تتوافق قدرات الصمام مع المتطلبات المحددة حيث تكون نقاط قوته أكثر أهمية. إن اختياره للتطبيق المناسب يوفر أداءً موثوقًا وخاليًا من التسرب يبرر موقعه المتميز في السوق.
