عند العمل مع الأنظمة الهيدروليكية، فإن فهم كل مكون أمر مهم. يبرز Check Valve RVP 30 كحل موثوق به للتحكم في تدفق السوائل في اتجاه واحد. لقد أصبح صمام الفحص الهيدروليكي هذا، الذي تم تصنيعه بواسطة HYDAC، خيارًا قياسيًا في تطبيقات الآلات الصناعية والمتنقلة.
ما هو صمام الاختيار RVP 30؟
صمام الفحص RVP 30 عبارة عن صمام تحكم اتجاهي مركب على مشعب مصمم لأنظمة الزيت الهيدروليكي. فهو يسمح للسائل بالتدفق بحرية من المنفذ B إلى المنفذ A مع منع أي تدفق عكسي تمامًا. يعد التحكم في التدفق أحادي الاتجاه أمرًا ضروريًا في العديد من التطبيقات الهيدروليكية حيث يؤدي منع التدفق العكسي إلى حماية المضخات والحفاظ على ضغط النظام.
يستخدم RVP 30 تصميمًا قفازًا محمّلًا بنابض مصنوع من الفولاذ المقسى. عندما يتجاوز ضغط السائل من المنفذ B قوة الزنبرك، يفتح الصمام ويسمح للسائل بالمرور. عندما ينخفض الضغط أو يحاول عكس الاتجاه، يدفع الزنبرك القفاز مرة أخرى نحو المقعد، مما يخلق ختمًا من المعدن إلى المعدن يمنع أي تسرب.
يتبع صمام الفحص هذا معايير DIN ISO 1219 وهو مصمم خصيصًا للتركيب مباشرة على المشعبات الهيدروليكية أو لوحات التثبيت. يوفر التصميم المدمج المساحة مقارنة بصمامات الفحص المضمنة، مما يجعل RVP 30 مثاليًا للأنظمة التي تكون فيها غرفة التثبيت محدودة.
المواصفات الفنية التي تهمك
يتعامل Check Valve RVP 30 مع الظروف الصعبة بمواصفات تلبي المتطلبات الصناعية. يعمل الصمام بأقصى ضغط تشغيل يبلغ 350 بار، أي ما يعادل حوالي 5000 رطل لكل بوصة مربعة. تصنيف الضغط هذا يجعل RVP 30 مناسبًا للدوائر الهيدروليكية عالية الضغط الموجودة عادة في المعدات الثقيلة.
تصل سعة التدفق إلى 600 لتر في الدقيقة أو حوالي 150 جالون في الدقيقة. يعني معدل التدفق المرتفع أن Check Valve RVP 30 يمكنه التعامل مع كميات كبيرة من السوائل دون التسبب في انخفاض مفرط في الضغط. يبلغ ضغط التكسير القياسي 0.5 بار، على الرغم من وجود خيارات تتراوح من 0.05 إلى 4.5 بار حسب احتياجات التطبيق. تسمح ضغوط التشقق المنخفضة بفتح الصمام بسهولة أكبر، بينما توفر الإعدادات الأعلى إحكامًا أفضل ضد التدفق العكسي.
جسم الصمام مصنوع من الفولاذ الكربوني مع طلاء بالفوسفات أو الزنك لمقاومة التآكل. يستخدم القفاز نفسه الفولاذ المقسى والمصقول من أجل المتانة. الأختام القياسية هي FKM الفلوروإيلاستومر، الذي يتعامل مع درجات الحرارة من سالب 20 درجة مئوية إلى موجب 80 درجة مئوية. تمد بعض الإصدارات النطاق الأدنى إلى سالب 30 درجة مئوية.
يزن RVP 30 حوالي 10.3 كجم ويتصل من خلال منافذ ملولبة بحجم 1.5 بوصة لتركيبات NPTF أو BSPP أو SAE O-ring. يستخدم نمط التثبيت أربعة مسامير ويمكن تثبيته في أي اتجاه دون التأثير على الأداء.
كيف يعمل صمام الفحص RVP 30 في التطبيقات الحقيقية
يساعد فهم المكان المناسب لـ Check Valve RVP 30 في توضيح قيمته. أحد التطبيقات الشائعة هو حماية المضخة. عندما يتم إيقاف تشغيل المضخة الهيدروليكية، يمكن للسائل أن يحاول التدفق للخلف عبر المضخة. يمكن أن يؤدي هذا التدفق العكسي إلى إتلاف مكونات المضخة أو السماح بانخفاض ضغط النظام فجأة. يؤدي تثبيت RVP 30 عند مخرج المضخة إلى منع هذا التدفق العكسي ويحمي المضخة من التلف.
تستفيد دوائر المجمع أيضًا من Check Valve RVP 30. تقوم المجمعات بتخزين السائل المضغوط لتحريره بسرعة عند الحاجة. يحافظ صمام الفحص على الضغط في المجمع عن طريق منع تدفق السائل مرة أخرى إلى النظام الرئيسي عند انخفاض الضغط. وهذا يبقي الطاقة المخزنة متاحة لدورة العمل التالية.
تستخدم الآلات المتنقلة مثل الحفارات والرافعات RVP 30 في جميع أنظمتها الهيدروليكية. تعمل هذه الآلات في ظروف قاسية مع اهتزاز مستمر وأحمال متفاوتة. يحافظ الختم المعدني لصمام الفحص على عدم التسرب حتى عندما تسخن المكونات أثناء الاستخدام المكثف. تقلل هذه الموثوقية من وقت التوقف عن العمل بنسبة تقدر بـ 20 إلى 30 بالمائة مقارنة بالأنظمة التي تستخدم صمامات فحص منخفضة الجودة.
تشتمل خطوط إنتاج التصنيع على Check Valve RVP 30 في المكابس، وآلات القولبة بالحقن، ومعدات التجميع الآلية. يساعد زمن الاستجابة السريع للصمام وانخفاض الضغط المنخفض هذه الأنظمة على العمل بسلاسة دون إهدار الطاقة. تنطبق نفس المبادئ على أنظمة التحكم في ميل توربينات الرياح والمعدات البحرية حيث لا يمكن المساس بالموثوقية.
خصائص انخفاض الضغط
يخلق كل صمام بعض المقاومة للتدفق، والتي تظهر على شكل انخفاض في الضغط. يعمل صمام الفحص RVP 30 على تقليل فقدان الطاقة من خلال تصميمه الداخلي المبسط. عند 100 لتر في الدقيقة، يبلغ انخفاض الضغط حوالي 0.5 بار. ويزداد هذا إلى حوالي 1.2 بار عند 200 لتر في الدقيقة ويصل إلى حوالي 4.8 بار عند معدل التدفق الأقصى البالغ 600 لتر في الدقيقة.
تعتبر قيم انخفاض الضغط هذه منخفضة نسبيًا بالنسبة لصمام فحص بهذا الحجم والسعة. انخفاض الضغط يعني تقليل إهدار الطاقة كحرارة وتشغيل النظام بشكل أكثر كفاءة. العلاقة بين معدل التدفق وانخفاض الضغط ليست خطية، حيث يزداد انخفاض الضغط بسرعة أكبر عند معدلات التدفق الأعلى بسبب الاضطراب والاحتكاك.
يمكن لمصممي النظام استخدام أرقام انخفاض الضغط هذه لحساب إجمالي خسائر النظام وحجم المضخات بشكل مناسب. يساهم صمام الفحص RVP 30 بالحد الأدنى في عدم كفاءة النظام بشكل عام، وهو أمر مهم عند تحسين استهلاك الطاقة في المنشآت الصناعية الكبيرة.
مقارنة RVP 30 بالبدائل
يقدم سوق الصمامات الهيدروليكية العديد من خيارات صمامات الفحص. يتنافس Check Valve RVP 30 بشكل أساسي على الموثوقية والأداء بدلاً من السعر. تنتج شركة Bosch Rexroth صمامات مماثلة مصنفة للضغط والتدفق المشابهين، وأحيانًا مع إمكانات المراقبة الإلكترونية التي تناسب الأنظمة الآلية. تقدم شركة Parker Hannifin صمامات فحص أخف قليلاً وأسهل في الاندماج في التصميمات المدمجة.

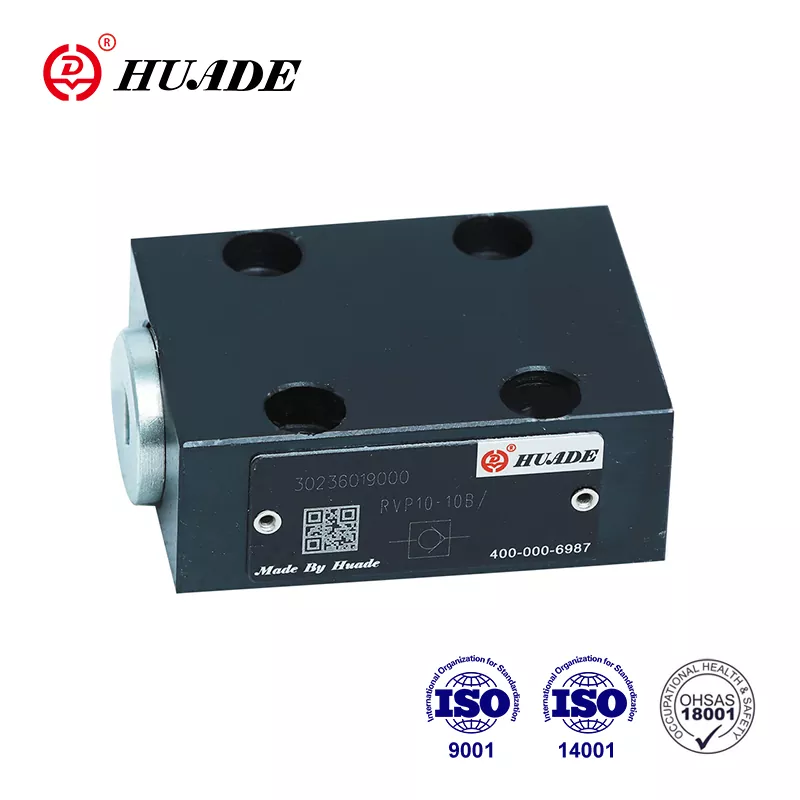

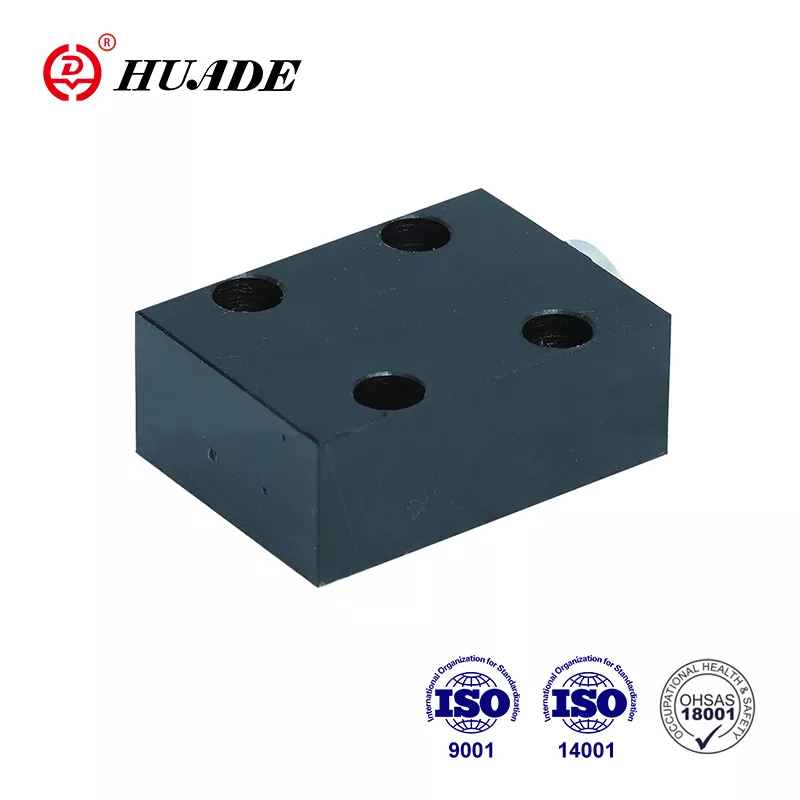

تنتج الشركات المصنعة الصينية مثل Huade صمامات فحص مطابقة لمواصفات RVP 30 بأسعار أقل بنسبة 30 إلى 50 بالمائة. تلبي هذه البدائل معايير شهادة ISO وتعمل بشكل جيد في التطبيقات التي تكون فيها قيود الميزانية أكثر أهمية من تراث العلامة التجارية. تتضمن المقايضة عادةً دعمًا فنيًا أقل شمولاً وعمر خدمة أقصر في ظل الظروف القاسية.
توفر صمامات فحص Eaton Vickers توافقًا جيدًا مع المكونات القياسية SAE وتحافظ على التوفر على نطاق واسع من خلال شبكات التوزيع. يتميز صمام الفحص RVP 30 عن نفسه من خلال الدقة الهندسية لشركة HYDAC وحساب متوسط وقت الفشل على مدار 150 عامًا. ويأتي توقع طول العمر هذا من اختبارات مكثفة وبيانات ميدانية من آلاف المنشآت.
بالنسبة للتطبيقات التي تتطلب موثوقية مطلقة، مثل منصات النفط البحرية أو عمليات التصنيع الحرجة، يبرر RVP 30 سعره المتميز. بالنسبة للاستخدام الصناعي العام مع إمكانية الوصول إلى الصيانة المنتظمة، قد توفر البدائل الأقل تكلفة أداءً مناسبًا.
إرشادات التثبيت
يضمن التثبيت الصحيح أن يعمل Check Valve RVP 30 كما هو مصمم. يجب أن يكون سطح التثبيت مسطحًا في حدود 0.01 ملم لكل 100 ملم وأن يكون أملسًا حتى النهاية السطحية بمقدار 0.8 ميكرومتر أو أفضل. تمنع هذه المواصفات التسرب حول جسم الصمام وتضمن توزيعًا متساويًا للحمل عبر مسامير التثبيت.
يجب أن يتطابق نوع الخيط مع اتصالات النظام، سواء NPTF أو BSPP أو SAE. يمكن أن يؤدي استخدام معيار الخيط الخاطئ إلى الترابط المتقاطع أو الختم غير المناسب. قم بتطبيق مادة مانعة للتسرب مناسبة للأنظمة الهيدروليكية، وتجنب المنتجات التي يمكن أن تلوث السائل أو تتحلل تحت الضغط.
يجب أن تكون مسامير التثبيت من الدرجة 10.9 أو ما يعادلها، ويجب ربطها بنمط متقاطع وفقًا لقيم عزم الدوران المحددة في دليل تركيب HYDAC. يمكن أن يؤدي التشديد غير المتساوي إلى تشويه سطح التثبيت وإنشاء مسارات تسرب. يمكن تركيب Check Valve RVP 30 في أي اتجاه لأنه يستخدم ضغط الزنبرك بدلاً من الجاذبية للإغلاق.
يعد الترشيح المنبع أمرًا بالغ الأهمية لطول عمر الصمام. يجب أن يقوم النظام بتصفية الجسيمات حتى 20 ميكرومتر أو أصغر للوفاء بمستوى النظافة ISO 4406 البالغ 21/19/16 المحدد لـ RVP 30. يعد التلوث السبب الرئيسي لفشل صمام الفحص، حيث تمنع الجسيمات القفاز من الغلق بشكل صحيح أو تسجيل أسطح الختم.
بعد التثبيت، قم بتصريف كل الهواء من النظام قبل الضغط الكامل. يمكن أن يتسبب الهواء المحبوس في عمل صمام غير منتظم وضوضاء مفرطة. اختبر صمام الفحص عن طريق الضغط من كلا الاتجاهين للتأكد من أنه يفتح بحرية في الاتجاه الأمامي ويغلق تمامًا ضد التدفق العكسي.
الصيانة واستكشاف الأخطاء وإصلاحها
يتطلب Check Valve RVP 30 الحد الأدنى من الصيانة عند تشغيله ضمن المواصفات. تعتبر فترات الفحص التي تتراوح من 1000 إلى 2000 ساعة تشغيل نموذجية للتطبيقات الصناعية. أثناء الفحص، تحقق من عدم وجود تسرب خارجي حول جسم الصمام وسطح التثبيت. يشير أي تسرب مرئي إلى تآكل الختم أو التثبيت غير الصحيح.
يتحقق اختبار ضغط التشقق بشكل دوري من أن الزنبرك لم يضعف أو أن القفاز لم يتآكل. إذا زاد ضغط التكسير بشكل كبير، فقد يمنع التلوث الداخلي فتح الصمام بالكامل. إذا انخفض ضغط التشقق، فقد يحدث إجهاد الزنبرك أو تدهور الختم.
المشكلة الأكثر شيوعًا في Check Valve RVP 30 هي التصاق القفاز، حيث يفشل الصمام في الفتح أو الإغلاق بشكل صحيح. ينتج هذا عادةً عن وجود تلوث بين القفاز والمقعد. غالبًا ما يؤدي تنظيف النظام باستخدام سائل هيدروليكي نظيف إلى حل مشكلة الالتصاق البسيطة. يتطلب التلوث الشديد تفكيك الصمام وتنظيفه أو استبدال مجموعة الختم.
توفر HYDAC مجموعات مانعة للتسرب خصيصًا لـ RVP 30، بما في ذلك جميع الحلقات الدائرية والحلقات الاحتياطية. عادةً ما يستغرق استبدال الأختام أقل من ساعة باستخدام الأدوات اليدوية الأساسية. رقم جزء مجموعة الختم لأختام FKM هو SEAL KIT 30FKM. استخدم دائمًا مجموعات ختم HYDAC الأصلية أو ما يعادلها للحفاظ على أداء الصمام.
قد يؤدي تشغيل صمام الفحص RVP 30 خارج نطاق درجة الحرارة الخاص به إلى إتلاف الأختام والتسبب في حدوث تسرب. تتعامل أختام FKM مع معظم التطبيقات الهيدروليكية للزيوت المعدنية، ولكن السوائل غير المتوافقة مثل بعض الزيوت الاصطناعية قد تتطلب أختام NBR بدلاً من ذلك. تحقق دائمًا من توافق السوائل قبل التثبيت.
مكان شراء صمام الفحص RVP 30
تشمل خيارات الشراء الخاصة بـ Check Valve RVP 30 الموزعين المعتمدين والموردين عبر الإنترنت. يوفر موقع HYDAC الرسمي طلبًا مباشرًا لتعيين طراز RVP-30-01.X مع التسليم خلال 2 إلى 4 أسابيع على مستوى العالم. وهذا يضمن الحصول على مكونات أصلية مع ضمان كامل من الشركة المصنعة وإمكانية الوصول إلى الدعم الفني.
يقوم الموردون الصناعيون مثل MROstop وMotion Industries بتخزين Check Valve RVP 30 بسعر يتراوح بين 600 إلى 850 دولارًا أمريكيًا للتكوينات القياسية. غالبًا ما يحتفظ هؤلاء الموزعون بالمخزون للشحن الفوري، مما يساعد عند الحاجة إلى استبدال الصمامات بسرعة لتقليل وقت التوقف عن العمل.
تقوم الأسواق عبر الإنترنت بما في ذلك موقع eBay بإدراج صمامات RVP 30 الجديدة من مختلف البائعين. تتراوح الأسعار من 593 إلى 857 دولارًا تقريبًا اعتمادًا على البائع وتكوين الطراز المحدد. تعمل برامج حماية المشتري على تقليل المخاطر عند الشراء من خلال هذه القنوات، على الرغم من أن التحقق من سمعة البائع يظل مهمًا.
بالنسبة للعملاء الذين يفكرون في بدائل التكلفة، تقوم Alibaba بربط المشترين بالمصنعين مثل Huade الذين ينتجون صمامات فحص متوافقة مع RVP 30. الأسعار عادة ما تكون أقل بنسبة 30 إلى 50 بالمائة من أسعار HYDAC الأصلية مع الحد الأدنى لكميات الطلب من 1 إلى 10 قطع. تعتبر أوقات التسليم من أسبوع إلى أسبوعين وضمانات لمدة عام أمرًا قياسيًا. تشفير الدفع SSL يحمي المعاملات.
عند مقارنة المصادر، ضع في الاعتبار التكلفة الإجمالية بما في ذلك الشحن وشروط الضمان وتوافر الدعم الفني. يتضمن Check Valve RVP 30 من القنوات المعتمدة الوثائق وملفات CAD لتصميم النظام والوصول إلى مهندسي HYDAC لطرح أسئلة التطبيق. تضيف هذه الخدمات قيمة تتجاوز المكون نفسه.
الاعتبارات الاقتصادية
يمثل Check Valve RVP 30 استثمارًا معتدلاً ضمن نظام هيدروليكي كامل. السعر النموذجي الذي يتراوح بين 500 إلى 800 يورو يجعله مكونًا متميزًا مقارنة بالبدائل الاقتصادية. يتم تبرير هذه التكلفة من خلال عمر الخدمة الطويل للصمام وأداء التسرب الصفري، مما يقلل من هدر السوائل ويمنع التلوث.
يأتي العائد على الاستثمار في المقام الأول من انخفاض تكاليف التوقف والصيانة. تواجه الأنظمة التي تستخدم RVP 30 عددًا أقل من عمليات إيقاف التشغيل غير المخطط لها بسبب فشل الصمام. يمنع الختم من المعدن إلى المعدن التسرب التدريجي الذي يمكن أن يلوث الأنظمة ويلحق الضرر بالمكونات النهائية. على مدار عمر التركيب النموذجي الذي يتراوح من 5 إلى 10 سنوات، غالبًا ما تتجاوز هذه التوفيرات فرق السعر الأولي مقابل صمامات الفحص الأرخص.
تساهم كفاءة الطاقة أيضًا في القيمة الاقتصادية. إن خصائص انخفاض الضغط المنخفض في Check Valve RVP 30 تعني إهدار طاقة أقل للمضخة في دفع السائل عبر الصمام. وفي الأنظمة الكبيرة التي تعمل بشكل مستمر، يمكن أن يصل توفير الطاقة إلى آلاف الدولارات سنويًا.
تظل تكاليف الصيانة منخفضة لأن RVP 30 يستخدم مجموعات ختم قياسية ولا يتطلب سوى الأدوات الأساسية للخدمة. تظل قطع الغيار متاحة لدى شركة HYDAC والموزعين حتى بالنسبة للصمامات التي تم تركيبها منذ عقود مضت. إن توفر قطع الغيار على المدى الطويل يحمي الاستثمار في المعدات ويقلل من مخاطر التقادم.
الاتجاهات المستقبلية والتكامل الرقمي
تقوم صناعة المكونات الهيدروليكية تدريجياً بدمج أجهزة الاستشعار والمراقبة الرقمية. في حين أن جهاز Check Valve RVP 30 الحالي هو جهاز ميكانيكي بحت، فقد تتضمن الإصدارات المستقبلية أجهزة استشعار للضغط أو أجهزة مراقبة التدفق مدمجة في جسم الصمام. ستمكن هذه الإضافات من إجراء الصيانة التنبؤية من خلال الكشف عن تدهور الأداء قبل حدوث الفشل الكامل.
تدفع مبادرات الصناعة 4.0 إلى زيادة الاتصال بين المكونات الهيدروليكية وأنظمة التحكم. يمكن للنسخة الذكية من RVP 30 أن تنقل حالتها إلى نظام مراقبة مركزي، لتنبيه المشغلين عند حلول موعد الصيانة أو عندما تتجاوز ظروف التشغيل حدود التصميم. يتماشى هذا التطور مع الاتجاه الأوسع نحو الصيانة القائمة على الحالة بدلاً من فترات الخدمة المستندة إلى الوقت.
على الرغم من هذه الإمكانيات التكنولوجية، فمن المرجح أن يظل التصميم الأساسي لـ Check Valve RVP 30 دون تغيير. لقد أثبتت آلية القفاز المحملة بنابض نفسها على مدار عقود من الخدمة عبر عدد لا يحصى من التطبيقات. أي تحسينات رقمية من شأنها أن تكمل الوظيفة الميكانيكية الأساسية بدلاً من استبدالها.
اتخاذ القرار الصحيح
يعتمد اختيار Check Valve RVP 30 على مطابقة قدرات الصمام مع متطلبات النظام. بالنسبة للتطبيقات التي تتطلب أقصى معدلات ضغط تصل إلى 350 بار ومعدلات تدفق تصل إلى 600 لتر في الدقيقة، يوفر RVP 30 أداءً مثبتًا. يعد مانع التسرب الصفري أمرًا بالغ الأهمية في الأنظمة التي تسبب فيها الكميات الصغيرة من التدفق العكسي مشاكل.
اعتبارات الميزانية مهمة لكل مشروع. تبلغ تكلفة Check Valve RVP 30 أكثر من البدائل الأساسية ولكنها أقل من الصمامات التي يتم التحكم فيها إلكترونيًا ذات المواصفات المماثلة. وهذا يضعها في مكان وسط حيث يبرر الأداء والموثوقية الأسعار المتميزة دون الوصول إلى مستويات الرفاهية.
يفضل الدعم الفني وتوافر الوثائق RVP 30 للأنظمة المعقدة حيث قد تنشأ تحديات التكامل. توفر HYDAC المساعدة الهندسية والمواصفات التفصيلية التي تساعد مصممي النظام على تحسين اختيار المكونات. يثبت هذا الدعم قيمته عند استكشاف المشكلات غير المتوقعة وإصلاحها أو دفع حدود الأداء.
اكتسب Check Valve RVP 30 سمعته من خلال الأداء المتسق في التطبيقات الصعبة. إن فهم مواصفاته وإجراءات التثبيت المناسبة ومتطلبات الصيانة يساعد المستخدمين على الحصول على أقصى قيمة من هذا المكون الهيدروليكي. سواء أكان حماية المضخات باهظة الثمن، أو الحفاظ على ضغط المركم، أو التحكم في التدفق في المعدات المتنقلة، يوفر RVP 30 تحكمًا موثوقًا في التدفق في اتجاه واحد يحافظ على تشغيل الأنظمة الهيدروليكية بسلاسة.
