عند العمل مع الأنظمة الهيدروليكية، فإن اختيار صمام التحكم في الاتجاه الصحيح يمكن أن يحدث فرقًا كبيرًا. لقد أصبح صمام التحكم الاتجاهي Rexroth 4WE 10 D خيارًا موثوقًا به للعديد من التطبيقات الصناعية، وهناك أسباب وجيهة وراء عودة المهندسين إليه باستمرار.
ما الذي يجعل 4WE 10 D مميزًا
Rexroth 4WE 10 D عبارة عن صمام تحكم اتجاهي يعمل بملف لولبي ويدير كيفية تدفق السائل الهيدروليكي عبر النظام. فكر في الأمر كجهاز تحكم في حركة الزيت أو السوائل الهيدروليكية الأخرى. عندما تتدفق الكهرباء عبر ملفاته، يغير الصمام موضعه ويعيد توجيه السائل إلى أجزاء مختلفة من أجهزتك.
هذا الصمام يناسب معيار الحجم NG10، والذي يسمى أيضًا CETOP 5 أو ISO 4401-05. ما يعنيه هذا من الناحية العملية هو أنه يمكنه التعامل مع معدلات الضغط والتدفق الخطيرة مع الاستمرار في ملاءمة أنماط التثبيت القياسية التي تستخدمها معظم الأنظمة الهيدروليكية.
الأرقام الموجودة في اسمها تخبرك بمعلومات مهمة. الرقم "4" يعني أنه يحتوي على أربعة منافذ رئيسية يدخل منها السائل ويخرج منها. يشير "WE" إلى أنه صمام اتجاهي يتم تشغيله بواسطة ملفات لولبية. يشير الرقم "10" إلى حجمه الاسمي، ويصف "D" تكوينًا محددًا للتخزين المؤقت يحدد كيفية تصرف الصمام عندما يكون في وضعه المحايد.
قدرات الضغط والتدفق
إحدى الميزات البارزة لصمام التحكم الاتجاهي 4WE 10 D لـ Rexroth هي قدرته على التعامل مع الضغط العالي. يمكن لمنافذ العمل الرئيسية إدارة ما يصل إلى 350 بارًا، أي ما يعادل حوالي 5,076 رطل لكل بوصة مربعة. وهذا يمثل ضغطًا كافيًا للتعامل مع المهام الصناعية الصعبة دون بذل أي جهد.
بالنسبة لسعة التدفق، يمكن لهذا الصمام التعامل مع ما بين 120 و160 لترًا في الدقيقة اعتمادًا على طراز الطراز المحدد. وهذا يعادل تقريبًا 32 إلى 42 جالونًا في الدقيقة بالقياسات الأمريكية. يمنحك هذا النطاق المرونة اللازمة لمطابقة الصمام مع احتياجات نظامك دون زيادة حجم مكوناتك أو تقليل حجمها.
ميناء العودة لديه حد ضغط أقل، عادة حوالي 210 بار. هذا مهم لأنه إذا كنت تصمم نظامًا، فأنت بحاجة إلى التأكد من أن خط العودة الخاص بك لا يؤدي إلى زيادة الضغط. وإلا، فقد يؤدي ذلك إلى إتلاف آلية زنبرك الصمام أو الضغط على الهيكل بشكل يتجاوز حدود تصميمه.
تصميم الملف اللولبي ذو الدبوس الرطب
يستخدم 4WE 10 D ما يسمى بتصميم الملف اللولبي ذو الدبوس الرطب، وهذه الميزة تستحق بعض الاهتمام. في هذا الإعداد، يوضع قضيب دفع الملف اللولبي في الزيت الهيدروليكي بدلاً من أن يكون مغلقًا تمامًا بعيدًا عنه.
يجلب اختيار التصميم هذا العديد من الفوائد العملية. يعمل الزيت الهيدروليكي كمبرد، حيث يسحب الحرارة بعيدًا عن الملف الكهربائي. وهذا يساعد الملف اللولبي على الاستمرار لفترة أطول والعمل بشكل أكثر موثوقية، خاصة عندما تقوم بتدوير الصمام بشكل متكرر. يقوم الزيت أيضًا بتشحيم الأجزاء المتحركة، مما يقلل من التآكل بمرور الوقت.
من وجهة نظر الصيانة، تعتبر الملفات اللولبية ذات الدبوس الرطب ملائمة. يمكنك تبديل الملف دون الحاجة إلى استنزاف النظام الهيدروليكي أو اقتحام غرف الضغط المغلقة. وهذا يوفر الوقت أثناء الإصلاحات ويقلل من فرص تلويث السائل الهيدروليكي. يمكن للملف أن يدور 90 أو 360 درجة ليناسب مساحات التثبيت الضيقة، مما يمنحك المزيد من الخيارات عند تركيب الصمام.
تبديل السرعة والتحكم في التخميد
عندما تقوم بتنشيط صمام التحكم الاتجاهي 4WE 10 D لـ Rexroth باستخدام طاقة التيار المستمر، فإنه يتحول عادةً خلال 45 إلى 70 مللي ثانية عند التشغيل، ومن 35 إلى 45 مللي ثانية عند إيقاف التشغيل. تعمل أوقات الاستجابة هذه بشكل جيد مع معظم احتياجات الأتمتة الصناعية.
ما يميز هذا الصمام عن العديد من المنافسين هو ميزة التخميد القابلة للتعديل. تتيح لك بعض الإصدارات إبطاء سرعة تحرك التخزين المؤقت عند تبديل المواضع. باستخدام براغي الخانق القابلة للتعديل أو الفتحات الثابتة، يمكنك تمديد وقت التبديل إلى أكثر من 100 مللي ثانية إذا لزم الأمر.
لماذا تريد صمام أبطأ؟ في الأنظمة ذات الأسطوانات الكبيرة أو الأحمال الثقيلة، يمكن أن تؤدي التغييرات الفورية في الاتجاه إلى حدوث طفرات ضغط تدق عبر الأنابيب والتجهيزات. يمكن لهذه الظاهرة، التي تسمى أحيانًا المطرقة المائية، أن تلحق الضرر بالمكونات وتقلل من عمر النظام. يساعد التخميد المدمج على تسهيل هذه التحولات دون الحاجة إلى مانعات صدمات منفصلة في الأنابيب.
يمكن للصمام التعامل مع ما يصل إلى 15000 دورة تحويل في الساعة، مما يجعله مناسبًا لخطوط الإنتاج عالية السرعة حيث يحتاج الصمام إلى الفتح والإغلاق بشكل متكرر طوال اليوم.
تكوينات التخزين المؤقت ومنطق التشغيل
يشير الحرف "D" في تسمية 4WE 10 D إلى رمز بكرة محدد، لكن Rexroth تقدم منصة الصمام هذه مع العديد من تكوينات التخزين المختلفة. يمكنك الحصول عليه بتكوينات 4/3 (أربعة منافذ، ثلاثة مواضع) أو إعدادات 4/2 (أربعة منافذ، موضعان)، من بين خيارات أخرى.
يقوم كل نوع من أنواع البكرات بإنشاء مسارات تدفق مختلفة عندما يكون الصمام في وضعه المحايد أو المركزي. تقوم بعض التكوينات بإغلاق جميع المنافذ عند إلغاء تنشيطها، مما يؤدي إلى تثبيت الأسطوانات في مكانها. ويقوم البعض الآخر بتوصيل المضخة بالخزان، مما يؤدي إلى تفريغ المضخة وتوفير الطاقة. يعتمد الاختيار على ما تريد أن يفعله نظامك عندما لا يتم تشغيل الصمام بشكل فعال.
يأتي صمام التحكم الاتجاهي 4WE 10 D لـ Rexroth في كل من إصداري إرجاع الزنبرك والحاجز. تعود صمامات إرجاع الزنبرك تلقائيًا إلى وضعها الأصلي عند انقطاع التيار الكهربائي، وهو أمر مهم غالبًا للسلامة. تظل إصدارات Detent في موضعها الأخير حتى ترسل إشارة أخرى، وهو ما يعمل بشكل أفضل مع التطبيقات التي تحتاج فيها إلى الاحتفاظ بشيء ما في مكانه أثناء انقطاع التيار الكهربائي.
المواصفات الكهربائية
يعمل هذا الصمام مع مجموعة واسعة من الأنظمة الكهربائية. يمكنك طلبه بجهد تيار مستمر يبدأ من 12 فولت وحتى 230 فولت، أو مع خيارات جهد التيار المتردد المتنوعة. يستهلك الملف اللولبي القياسي DC حوالي 30 إلى 35 واط من الطاقة.
تأتي التوصيلات الكهربائية بأنماط مختلفة، بما في ذلك موصلات التوصيل التي تتوافق مع معايير DIN. يتمتع الصمام بتصنيف حماية IP65، مما يعني أنه يمكنه التعامل مع الغبار ورذاذ الماء دون مشاكل. يفي العزل بمعايير VDE Class F، لذا فهو مناسب للبيئات الصناعية حيث السلامة الكهربائية مهمة.
لاستكشاف الأخطاء وإصلاحها أو العمليات الطارئة، تتضمن العديد من الإصدارات خيارات التجاوز اليدوي. يتيح لك ذلك تبديل الصمام ميكانيكيًا عندما تقوم بإعداد نظام أو تحتاج إلى تحريك شيء ما أثناء انقطاع التيار الكهربائي.
حيث يتم استخدام هذا الصمام
يظهر 4WE 10 D في العديد من الصناعات المختلفة لأنه يوازن بين الأداء والموثوقية. في التطبيقات البحرية، ستجد أنه يتحكم في أنظمة التوجيه على السفن، وإدارة الرافعات التي تقوم بتحميل وتفريغ البضائع، وضبط المراوح متغيرة الخطوة. تتطلب هذه البيئات صمامات يمكن أن تعمل بشكل مستمر في الظروف القاسية، كما أن تصميم Rexroth يتحمل بشكل جيد الهواء المالح والاهتزازات.
تستخدم مرافق التصنيع صمام التحكم الاتجاهي 4WE 10 D الخاص بالريكسروث في الأدوات الآلية، ومعدات قولبة الحقن، ومكابس تشكيل المعادن. إن القدرة على تردد التبديل العالي تجعله مفيدًا للإنتاج الآلي حيث يدور الصمام آلاف المرات في كل نوبة عمل. يساعد تعديل التخميد على منع تلف المكونات الدقيقة في هذه الآلات بسبب الصدمات.
تعتمد معدات البناء والمحمولة أيضًا على منصة الصمام هذه، على الرغم من أن هذه التطبيقات غالبًا ما تستخدم متغيرات مختلفة قليلاً مُحسّنة للمكونات الهيدروليكية المتنقلة.
الصيانة ونظافة السوائل
مثل معظم المكونات الهيدروليكية الدقيقة، يحتاج 4WE 10 D إلى زيت نظيف ليعمل بشكل صحيح. يتم قياس الخلوصات بين البكرة وجسم الصمام بالميكرومتر، ويمكن أن تتسبب جزيئات الأوساخ في التآكل والتسرب الداخلي بسرعة كبيرة.
تحدد شركة Rexroth أن السائل الهيدروليكي يجب أن يفي بمعايير النظافة NAS 1638 Class 9. ستحتاج إلى نظام ترشيح جيد بنسبة بيتا تبلغ 75 على الأقل للجسيمات ذات حجم 10 ميكرون. قد يبدو هذا صارمًا للغاية، ولكن عندما تقوم بتشغيل 15000 دورة في الساعة، فإن أضرار التلوث تتزايد بسرعة.
تتضمن الصيانة الدورية فحص نظافة السوائل، والتحقق من عدم وجود تسربات، واستبدال مجموعات الختم أحيانًا. تحتوي مجموعات الختم عادةً على تسع حلقات على شكل حرف O وتأتي بأرقام أجزاء مثل R961006886 للسلسلة الأحدث. نظرًا لتصميم الدبوس المبلل، يمكنك في كثير من الأحيان استبدال ملف الملف اللولبي دون تفكيك كبير، مما يجعل وقت التوقف قصيرًا.
مقارنة مع الخيارات الأخرى
يتنافس صمام التحكم الاتجاهي 4WE 10 D الخاص بـ Rexroth مع الصمامات من Parker وEaton وغيرها من الشركات المصنعة الكبرى في فئة NG10. تقدم سلسلة Parker's D3W معدلات ضغط مماثلة تبلغ حوالي 345 بار. تعمل سلسلة DG4V-5 من Eaton أيضًا في نطاقات ضغط قابلة للمقارنة، على الرغم من اختلاف المواصفات حسب الطراز.
ما يجعل خيار Rexroth متميزًا هو بشكل أساسي قدرة التخميد المتكاملة. في حين أن الشركات المصنعة الأخرى تصنع صمامات قوية وسريعة الاستجابة، فإن الكثير منها لا يتضمن نظامًا مدمجًا لمنع الصدمات. إذا كنت بحاجة إلى هذه الميزة، فسيتعين عليك إضافة مخنقات أو وسائد خارجية إلى نظامك، الأمر الذي يشغل مساحة ويضيف التعقيد.

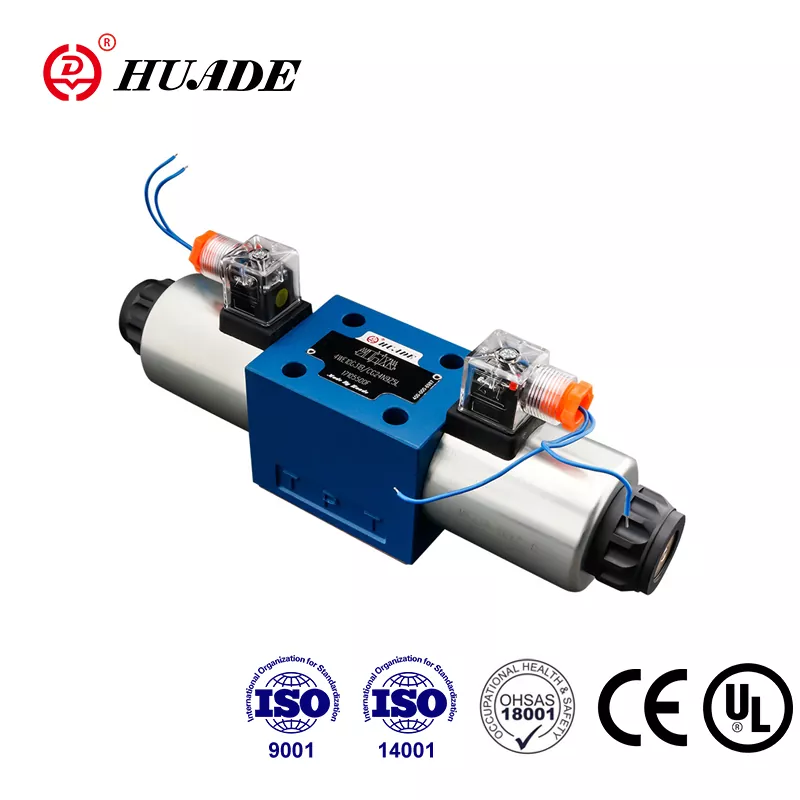

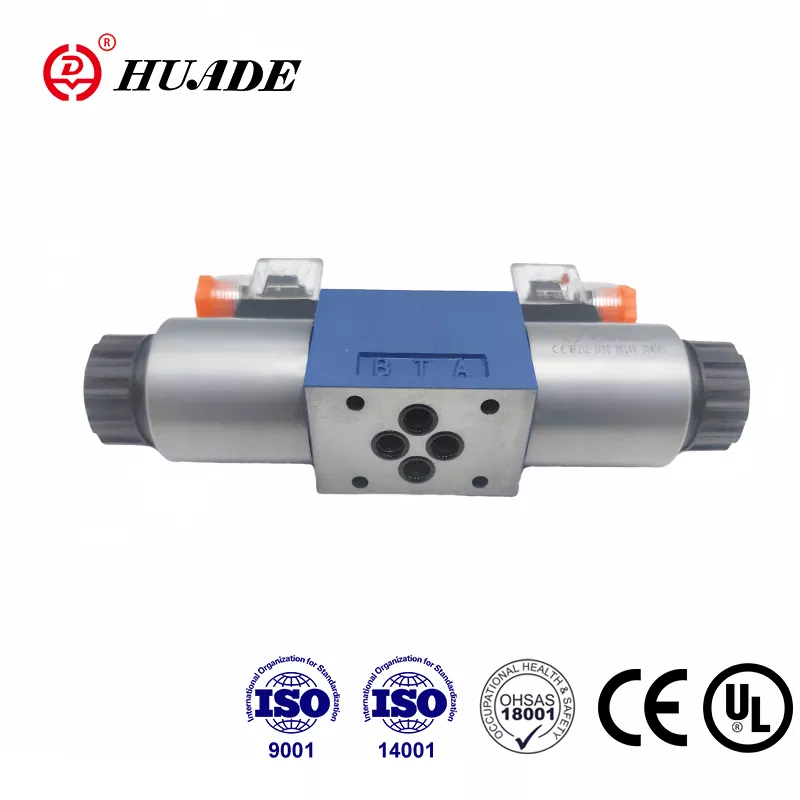

هناك أيضًا بدائل متوافقة من شركات مثل Huade تتبع نفس معايير التركيب وتقدم أسعارًا أقل. يمكن أن تعمل هذه بشكل جيد مع التطبيقات الأقل أهمية، ولكن يجب عليك مقارنة مواصفات الأداء الفعلية بعناية، وخاصة معدلات التدفق القصوى وبيانات المتانة طويلة المدى.
اعتبارات التثبيت
يتم تركيب 4WE 10 D على لوحة فرعية باستخدام نمط ISO 4401-05 القياسي. وتتباعد فتحات المسامير بمقدار 80 × 32 ملم، وهو ما يتوافق مع معيار الصناعة لفئة الحجم هذه. يعني هذا التوحيد أنه يمكنك في كثير من الأحيان التبديل بين صمامات الشركات المصنعة المختلفة دون إعادة تصميم المشعب أو اللوحة الفرعية.
عند تثبيت الصمام، انتبه إلى علامات المنفذ. يتصل المنفذ P بمضختك، وينتقل المنفذان A وB إلى المشغل، ويعود المنفذ T إلى الخزان. سيؤدي إعادة هذه العناصر إلى الوراء إلى جعل نظامك يعمل بشكل غير صحيح وقد يؤدي إلى تلف المعدات.
يمكن لصمام التحكم الاتجاهي 4WE 10 D الخاص بالريكسروث أن يعمل في درجات الحرارة المحيطة التي تتراوح من سالب 15 درجة مئوية إلى 70 درجة مئوية. تؤثر درجة حرارة السائل الهيدروليكي على أوقات التبديل لأن لزوجة الزيت تتغير مع درجة الحرارة. إذا كان نظامك يعمل في ظروف شديدة البرودة أو الحرارة، فقد تحتاج إلى مراعاة ذلك في حسابات التوقيت الخاصة بك.
المتغيرات الخاصة للمناطق الخطرة
بالنسبة للتطبيقات في الأجواء المتفجرة، تقدم شركة Rexroth إصدارات معتمدة من ATEX لهذا الصمام. تعمل سلسلة WE...XE في بيئات المنطقة 2 حيث قد توجد غازات متفجرة أو غبار ولكن ليس من المتوقع وجودها في العادة. تتعامل سلسلة WE...XN مع ظروف المنطقة 3 مع انخفاض مخاطر الانفجار.
تستخدم هذه الإصدارات المقاومة للانفجار تصميمات خاصة للملفات ومرفقات واقية تمنع مصادر الاشتعال. إذا كنت تعمل في منشآت البتروكيماويات، أو عمليات التعدين، أو المنصات البحرية، فستحتاج إلى هذه الإصدارات المعتمدة للوفاء بلوائح السلامة.
تأمين نظامك للمستقبل
ومع زيادة أتمتة الأنظمة الصناعية واتصالها، يصبح امتلاك القدرات التشخيصية أكثر قيمة. في حين أن 4WE 10 D الأساسي عبارة عن صمام تشغيل وإيقاف مباشر، فإن Rexroth تقدم منصة مطورة تسمى سلسلة 4WEH 10 والتي تضيف مراقبة الموضع وتعديل السكتة الإلكترونية.
تستخدم هذه الإصدارات المتقدمة نفس تصميم جسم الصمام والبكرة المثبت كفاءته مثل 4WE 10 D القياسي، ولكنها تتضمن أجهزة استشعار تخبرك بمكان وضع البكرة. تساعد هذه التعليقات في الصيانة التنبؤية ومراقبة الحالة. إذا كنت تقوم ببناء نظام يحتاج إلى تلبية معايير الصناعة 4.0 أو يتطلب شهادة السلامة الوظيفية، فإن منصة 4WEH تمنحك مسارًا للترقية دون تغيير تصميم الدائرة الهيدروليكية الأساسية لديك.
اتخاذ القرار الصحيح
يمثل صمام التحكم الاتجاهي 4WE 10 D لـ Rexroth حلاً وسطًا قويًا بين الأداء والتطبيق العملي. إنه يتعامل مع الضغوط العالية ومعدلات التدفق دون الإفراط في هندسته للتطبيقات البسيطة. يجعل تصميم الملف اللولبي ذو المسمار المبلل عملية الصيانة سهلة، كما تساعد ميزة التخميد القابلة للضبط على حماية الأنظمة الحساسة من الصدمات الهيدروليكية.
عند تحديد هذا الصمام، تأكد من فهم السلسلة التي ستحصل عليها. تحتوي سلسلة 3X و5X على بعض الاختلافات في معدلات الضغط القصوى، حيث تصل إصدارات 5X الأحدث إلى 350 بارًا مقارنة بـ 315 بارًا لبعض المتغيرات الأقدم. إذا كنت تستخدم ملفات عالية الجهد مثل 96 فولت أو 205 فولت تيار مستمر، فتذكر أنك تحتاج إلى تقليل الحد الأقصى للتدفق بنسبة عشرة بالمائة لتجنب ارتفاع درجة حرارة الملف اللولبي.
إن مفتاح عمر الخدمة الطويل هو الحفاظ على نظافة السوائل المناسبة واتباع معايير الترشيح الموصى بها. هذا ليس اختياريًا إذا كنت تريد أن يصل الصمام إلى العمر التشغيلي المتوقع. مع الإدارة الجيدة للسوائل واستبدال الختم بشكل دوري، يمكن لهذه الصمامات تقديم ملايين الدورات في الخدمة الصناعية.
سواء كنت تصمم نظامًا جديدًا أو تستبدل صمامًا موجودًا، فإن 4WE 10 D يوفر موثوقية مثبتة مع مرونة كافية لتناسب العديد من التطبيقات المختلفة. إن نمط التثبيت الموحد الخاص به ومجموعة واسعة من تكوينات التخزين المؤقت يعني أنه يمكنك عادةً العثور على إصدار يناسب احتياجاتك دون تعديلات مخصصة.
