عند العمل مع الأنظمة الهيدروليكية، يعد التحكم في اتجاه تدفق السوائل أمرًا ضروريًا للسلامة والكفاءة. إن Check Valve RVP-20 عبارة عن مكون هيدروليكي مثبت على لوحة مصمم للسماح للسائل بالتدفق في اتجاه واحد مع منع التدفق العكسي. يشرح هذا الدليل ما يجعل RVP-20 ذا قيمة للتطبيقات الهيدروليكية وكيف يعمل في مواقف العالم الحقيقي.
ما هو صمام الاختيار RVP-20؟

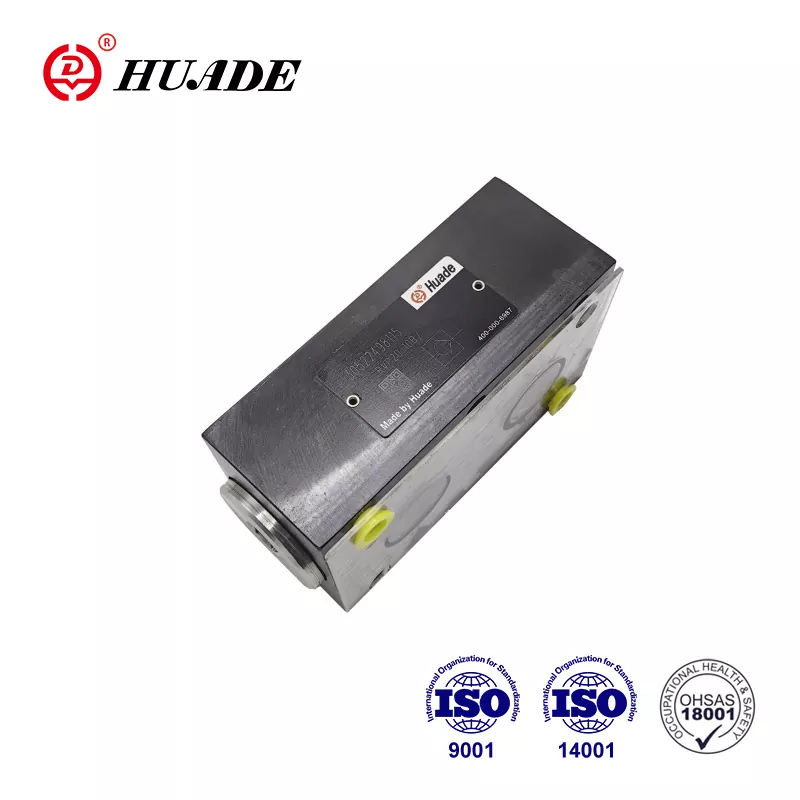

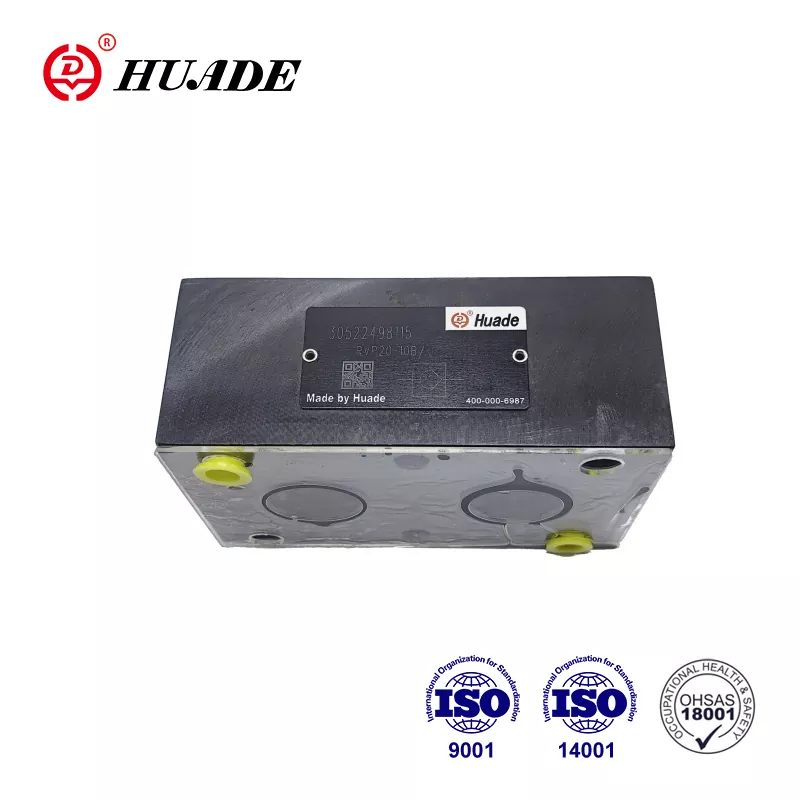

صمام الفحص RVP-20 هو صمام محمل بنابض تم تصنيعه بواسطة HYDAC، وهي شركة ألمانية متخصصة في الحلول الهيدروليكية. يستخدم هذا الصمام تصميمًا مخروطيًا على شكل قفاز يخلق ختمًا مانعًا للتسرب عندما يحاول السائل التدفق للخلف. يشير الرقم "20" في اسمه إلى حجمه المناسب لتطبيقات التدفق المتوسط، أي ما يعادل وصلة أنبوب مقاس 1 بوصة في سلسلة -16.
يسمح الصمام بالتدفق الحر من المنفذ B إلى المنفذ A مع منع التدفق العكسي تمامًا. عندما يتغلب ضغط السائل على قوة الزنبرك (عادة 0.5 بار)، يتحرك المخروط للخلف ويسمح للسائل بالمرور. عندما ينخفض الضغط أو ينعكس، يقوم الزنبرك بدفع المخروط بسرعة إلى مكانه، مما يوقف أي حركة للخلف. يحدث هذا الإجراء الميكانيكي البسيط بدون طاقة كهربائية أو تحكم خارجي.
يزن صمام الفحص RVP-20 حوالي 3.3 كجم ويتميز بتصميم مدمج مثبت على اللوحة والذي يتناسب مباشرة مع كتل الصمامات. يوفر أسلوب التثبيت هذا المساحة مقارنة بالصمامات المضمنة ويجعل التثبيت أكثر وضوحًا في الدوائر الهيدروليكية المعقدة.
المواصفات الفنية والأداء
يتعامل صمام الفحص RVP-20 مع أقصى ضغط عمل يصل إلى 350 بار (5000 رطل لكل بوصة مربعة) ويتدفق حتى 350 لترًا في الدقيقة (150 جالونًا في الدقيقة). هذه المواصفات تجعلها مناسبة للأنظمة الهيدروليكية متوسطة التحمل الموجودة في معدات البناء والآلات الصناعية. يحافظ الصمام على أدائه خلال نطاق درجات الحرارة من -20 درجة مئوية إلى +80 درجة مئوية، ويغطي معظم بيئات التشغيل.
يبلغ ضغط التكسير لصمام الفحص القياسي RVP-20 0.5 بار، مما يعني أن السائل يحتاج فقط إلى الحد الأدنى من الضغط لفتح الصمام للتدفق الأمامي. تتوفر الإصدارات المخصصة مع 1 بار أو ضغوط تكسير أعلى عندما تتطلب التطبيقات مزيدًا من المقاومة للفتح. يزداد انخفاض الضغط عبر الصمام مع معدل التدفق - عند 200 لتر في الدقيقة، توقع فقدان الضغط بحوالي 2 بار، بينما عند الحد الأقصى للتدفق البالغ 350 لترًا في الدقيقة، يمكن أن يصل انخفاض الضغط إلى 4 إلى 8 بار.
يتكون جسم الصمام من الفولاذ الفوسفاتي مع خيارات طلاء الزنك، بينما يتم تصنيع المخروط والمقعد من الفولاذ المقوى والأرضي من أجل المتانة. توفر أختام FKM مقاومة كيميائية وتعمل مع السوائل الهيدروليكية للزيوت المعدنية ذات اللزوجة بين 2.8 و800 مم²/ثانية. يتبع التصميم معايير DIN ISO 1219 ويتم اختباره باستخدام الزيوت المعدنية المطابقة لمواصفات DIN 51524.
كيف يعمل صمام الفحص RVP-20
يساعد فهم تشغيل صمام الفحص RVP-20 في توضيح سبب فعاليته في الأنظمة الهيدروليكية. يحتوي الصمام على مخروط محمّل بنابض يوضع مقابل مقعد مصنوع بدقة. في الوضع المغلق، يقوم الزنبرك بتثبيت هذا المخروط بإحكام على المقعد، مما يخلق ختمًا من المعدن إلى المعدن يمنع أي سائل من المرور للخلف.
عندما يدخل السائل من المنفذ B بضغط كافٍ، فإنه يدفع باتجاه سطح المخروط. بمجرد أن يتجاوز الضغط قوة الزنبرك، يتحرك المخروط للخلف، مما يفتح طريقًا لتدفق السائل نحو المنفذ A. ويظل المخروط مفتوحًا طالما استمر الضغط الأمامي. خلال هذه الحالة المفتوحة، يخلق صمام الفحص RVP-20 مقاومة منخفضة نسبيًا، مما يسمح بحركة السوائل بكفاءة عبر النظام.
إذا تعادل الضغط أو انعكس، يقوم الزنبرك على الفور بدفع المخروط إلى موضعه المغلق. يمنع هذا الإغلاق السريع التدفق العكسي ويحمي المكونات الأولية من ارتفاع الضغط أو الدوران العكسي. يضمن التصميم المخروطي تثبيت الصمام بشكل صحيح في كل مرة دون الحاجة إلى تعديل أو صيانة آلية الإغلاق.
أبعاد التثبيت والتركيب
يستخدم Check Valve RVP-20 نمطًا قياسيًا لتركيب اللوحة يناسب تكوينات منافذ SAE وBSPP وNPTF. يبلغ عرض وجه التثبيت 76.5 ملم مع تباعد المنافذ بمقدار 60 ملم. يبلغ الطول الإجمالي للصمام 133 ملم، مع ارتفاع القاعدة 127 ملم. تسمح هذه الأبعاد المدمجة لـ Check Valve RVP-20 بالتناسب مع المساحات الضيقة داخل المشعبات الهيدروليكية.
يتطلب التثبيت عزم دوران براغي M10 يصل إلى 20-30 نيوتن متر. يجب أن يكون لسطح التثبيت خشونة تبلغ 0.8 ميكرومتر أو أكثر سلاسة لضمان الختم المناسب. يمكن تركيب الصمام في أي اتجاه دون التأثير على الأداء، مما يمنح المصممين المرونة عند إنشاء الدوائر الهيدروليكية. تمتد خيوط المنفذ بعمق 16 مم، ويبلغ سمك الحافة 19 مم.
عند تثبيت صمام الفحص RVP-20، تأكد من أن اتجاه التدفق يتطابق مع علامة السهم الموجودة على جسم الصمام. يجب أن يتصل المنفذ B بمصدر الضغط، بينما يتصل المنفذ A بالدائرة المحمية. إن استخدام درجة الترباس الصحيحة (10.9 أو أعلى) يمنع فشل أداة التثبيت تحت الاهتزاز ودورة الضغط.
التطبيقات الشائعة لصمام الفحص RVP-20
تمثل الآلات المتنقلة مجال تطبيق رئيسي لـ Check Valve RVP-20. تستخدم الحفارات هذه الصمامات عند منافذ المضخة الهيدروليكية للحفاظ على الضغط الخلفي ومنع ارتفاع الضغط عندما تتوقف حركات ذراع الرافعة فجأة. تستفيد الأسطوانات والضواغط من قدرة الصمام على عزل الدوائر الهيدروليكية، مما يحسن السلامة أثناء تشغيل المعدات.
تعتمد أنظمة الأتمتة الصناعية على Check Valve RVP-20 لقفل الأسطوانة وصيانة الضغط. تستخدم آلات القولبة بالحقن هذه الصمامات لضمان ضغط الحقن المستقر، مما يقلل من العيوب ووقت التوقف عن العمل بنسبة 20-30% وفقًا للتقارير الميدانية. تستخدم الأنظمة الهيدروليكية لخط التجميع الصمامات لمنع الحركة غير المقصودة عند انخفاض ضغط الدوائر.
تستفيد التطبيقات البحرية والبحرية من المواد المقاومة للتآكل والختم الموثوق به في Check Valve RVP-20. تستخدم مشغلات الصمامات الموجودة على السفن ومنصات النفط صمامات الفحص هذه لعزل الاتجاه. تشتمل أنظمة التشحيم ذات الضغط العالي وتركيبات التثبيت الهيدروليكية أيضًا على RVP-20 حيث يعد منع التدفق العكسي أمرًا بالغ الأهمية لسلامة النظام.
يعمل الصمام بشكل أفضل في تطبيقات ركوب الدراجات ذات التردد المنخفض إلى المتوسط. بالنسبة للأنظمة ذات التشغيل المستمر عالي التردد، يمكن أن يؤدي الفتح والإغلاق المتكرر إلى تسريع التآكل على أسطح المخروط والمقعد. في مثل هذه الحالات، يصبح من المهم التفكير في تصميمات صمامات بديلة أو فترات صيانة متكررة.
الصيانة وعمر الخدمة
يتطلب Check Valve RVP-20 الحد الأدنى من الصيانة في ظل ظروف التشغيل العادية. تقدر HYDAC متوسط وقت الفشل (MTTF_d) بـ 150 عامًا في ظل الظروف المثالية، على الرغم من أن عمر الخدمة الفعلي يعتمد بشكل كبير على نظافة السوائل وبيئة التشغيل. تساعد عمليات الفحص أو الفحص السنوية كل 1000 ساعة تشغيل في تحديد التآكل قبل حدوث الأعطال.
تشمل مهام الصيانة الرئيسية فحص موانع التسرب بحثًا عن أي تلف أو تدهور ومراقبة انخفاض الضغط عبر الصمام. إذا زاد انخفاض الضغط بنسبة تزيد عن 10% عن قياسات خط الأساس، فقد يؤثر التآكل الداخلي أو التلوث على الأداء. تتوفر مجموعات استبدال الختم (رقم الجزء 555094) للخدمة الدورية.
عند صيانة صمام الفحص RVP-20، قم بعزل الدائرة الهيدروليكية تمامًا وتخفيف كل الضغط قبل إزالة الصمام. بعد إعادة التجميع، قم بإجراء اختبار تسرب بمعدل 1.5 مرة من ضغط العمل للتحقق من سلامة الختم. يؤدي الحفاظ على ترشيح السوائل المناسب (20 ميكرومتر أو أقل) إلى إطالة عمر الصمام بشكل كبير عن طريق منع الجزيئات الكاشطة من إتلاف أسطح الختم.
إن الحفاظ على نظافة السائل الهيدروليكي وضمن نطاق اللزوجة المحدد يمنع المشاكل الأكثر شيوعًا في Check Valve RVP-20. يتسبب التلوث في حوالي 80% من حالات فشل المكونات الهيدروليكية، لذا فإن الاستثمار في الترشيح عالي الجودة والتحليل المنتظم للسوائل يؤتي ثماره من خلال إطالة عمر المكونات وتقليل وقت التوقف عن العمل.
مقارنة صمام الفحص RVP-20 بالنماذج المماثلة
ضمن سلسلة HYDAC RV/RVP، يقع Check Valve RVP-20 بين النماذج الأصغر والأكبر. تتدفق مقابض RVP-16 حتى 200 لتر في الدقيقة وتزن 2.1 كجم، مما يجعلها مناسبة للاستخدامات الخفيفة. يزيد RVP-25 من السعة إلى 550 لترًا في الدقيقة ولكنه يزن 5.8 كجم، وهو مناسب بشكل أفضل للأنظمة الصناعية الثقيلة. تشترك جميع الطرازات الثلاثة في نفس معدل الضغط الأقصى البالغ 350 بار ونطاق درجة الحرارة.
تقدم الشركات المصنعة الأخرى منتجات منافسة بمواصفات مماثلة. توفر سلسلة S 20 من Bosch Rexroth ميزات أمان متكاملة وخيارات مراقبة كهربائية، مع معدلات ضغط تصل إلى 315 بار وقدرة تدفق تصل إلى 450 لترًا في الدقيقة. تركز سلسلة الطاقة الكهروضوئية من Parker Hannifin على المواد المركبة خفيفة الوزن لتطبيقات الفضاء الجوي، حيث يمكنها التعامل مع 350 بارًا و300 لترًا في الدقيقة.
تتميز صمامات سلسلة Danfoss CSV بمقاومة محسنة للتآكل ومعدلات ضغط أعلى (420 بار) مناسبة للمعدات الزراعية. تقدم سلسلة HAWE Hydraulik BC تصميمات مدمجة للغاية لمصنعي الآلات الألمانية، مع ضغط 350 بار وتدفق 320 لترًا في الدقيقة. يظل Check Valve RVP-20 قادرًا على المنافسة من خلال موثوقيته المثبتة وتصميمه الخالي من التسرب وسهولة دمجه في أنظمة HYDAC الحالية.
الشراء والتوافر
يحمل صمام الفحص RVP-20 رقم الجزء القياسي 705937 من HYDAC. الشراء من خلال الموزعين المعتمدين يضمن قطع الغيار الأصلية والدعم الفني. يشمل الموزعون الرئيسيون ValinOnline وLeader Hydraulics، الذين يقومون بتخزين الصمامات ومجموعات الختم ذات الصلة. تختلف المهل الزمنية حسب المنطقة ولكنها تتراوح عادةً من التوفر الفوري إلى 2-4 أسابيع للتكوينات القياسية.
تتطلب الإصدارات المخصصة من Check Valve RVP-20 ذات ضغوط تكسير مختلفة أو موانع تسرب خاصة فترات زمنية أطول، عادةً من 6 إلى 8 أسابيع. عند طلب مواصفات مخصصة، قم بتوفير متطلبات النظام الكاملة بما في ذلك ضغط العمل ومعدل التدفق ونوع السائل ونطاق درجة الحرارة. تساعد هذه المعلومات مهندسي HYDAC في التوصية بالتكوين الأمثل.
تظهر وحدات Check Valve RVP-20 المستعملة أو المجددة في الأسواق الثانوية مثل eBay، وغالبًا ما تكون بأسعار أقل. ومع ذلك، فإن شراء المكونات الهيدروليكية المستعملة ينطوي على مخاطر بما في ذلك تاريخ الخدمة غير المعروف والتآكل الداخلي المحتمل. إذا كانت قيود التكلفة تتطلب النظر في الصمامات المستخدمة، فقم بالشراء فقط من البائعين ذوي السمعة المؤكدة واطلب وثائق اختبار الضغط.
أفضل الممارسات لتكامل صمام التحقق RVP-20
يبدأ التكامل الناجح لـ Check Valve RVP-20 بتصميم النظام المناسب. احسب معدلات التدفق الفعلية وانخفاضات الضغط للتأكد من أن الصمام لن يخلق مقاومة مفرطة في الدائرة. يعمل الصمام بشكل أفضل عندما يظل التدفق أقل من 80% من السعة القصوى، مما يوفر هامشًا لارتفاع الضغط وتغيرات درجة الحرارة.
قم بتركيب مرشح لتصريف الهواء أو تنفيس الهواء في الأنظمة التي قد يحدث فيها احتجاز للهواء. يمكن أن يمنع الهواء المحبوس صمام الفحص RVP-20 من الإغلاق بشكل صحيح وقد يتسبب في تلف التجويف بمرور الوقت. يؤدي وضع الصمام للسماح لفقاعات الهواء بالارتفاع والهروب إلى تحسين الأداء وطول العمر.
عند استخدام عدة وحدات صمام فحص RVP-20 في دوائر متوازية، تأكد من توزيع التدفق المتوازن. يمكن أن تؤدي الاختلافات الطفيفة في ضغط التكسير بين الصمامات إلى تحميل غير متساوٍ، مما يقلل من فعالية الترتيب الموازي. فكر في استخدام مجموعات متطابقة من نفس دفعة الإنتاج للتطبيقات المهمة.
قم بمراقبة Check Valve RVP-20 أثناء بدء تشغيل النظام الأولي وتشغيله. راقب الضوضاء غير العادية أو الحرارة الزائدة أو قراءات الضغط غير المتوقعة التي قد تشير إلى مشاكل في التثبيت أو ظروف تشغيل غير متوافقة. يؤدي الاكتشاف المبكر للمشكلات إلى منع تلف الصمام ومكونات النظام الأخرى.
فهم القيود والاعتبارات
بينما يتفوق Check Valve RVP-20 في العديد من التطبيقات، فإن التعرف على حدوده يمنع سوء الاستخدام. لم يتم تصميم الصمام لركوب الدراجات عالية التردد حيث يفتح المخروط ويغلق عدة مرات في الدقيقة. تعمل مثل هذه العملية على تسريع التآكل وقد تتسبب في فشل مبكر. بالنسبة للتطبيقات عالية التردد، فكر في صمامات الفحص التي يتم تشغيلها بشكل تجريبي أو صمامات الخرطوشة المصممة للخدمة الديناميكية.
يعني التصميم المحمّل بنابض أن Check Valve RVP-20 يخلق دائمًا بعض الانخفاض في الضغط أثناء التدفق الأمامي. في الدوائر التي يكون فيها الحد الأدنى من المقاومة أمرًا بالغ الأهمية، يجب أن تأخذ هذه الخاصية في الاعتبار حجم المضخة وحسابات كفاءة النظام. عند الحد الأقصى للتدفق، يمكن أن يصل انخفاض الضغط إلى 8 بار، والذي يتحول إلى حرارة وطاقة مهدرة.
لا ينتج التدفق العكسي أي تسرب عندما يعمل الصمام بشكل صحيح، ولكن التلوث أو التآكل يمكن أن يضر بالختم. قد تحتاج الأنظمة التي تتطلب تسربًا صفرًا مطلقًا للسلامة إلى صمامات زائدة عن الحاجة أو تقنيات إغلاق بديلة. يتحقق الاختبار المنتظم من أن الختم العكسي يظل فعالاً طوال فترة خدمة الصمام.
يوفر صمام الفحص RVP-20 تشغيلًا ميكانيكيًا بحتًا دون تعليقات الموضع أو إمكانية التعديل أثناء التشغيل. التطبيقات التي تتطلب ضغط تكسير متغير أو جهاز تحكم عن بعد تحتاج إلى أنواع مختلفة من الصمامات. يساعد فهم هذه الخصائص الأساسية على مطابقة الصمام للتطبيقات المناسبة.
خاتمة
يعد Check Valve RVP-20 بمثابة حل موثوق به لمنع التدفق العكسي في الأنظمة الهيدروليكية التي تعمل عند ضغوط تصل إلى 350 بار مع تدفقات تصل إلى 350 لترًا في الدقيقة. يخلق تصميمه المخروطي المحمّل بنابض إغلاقًا عكسيًا مانعًا للتسرب مع الحفاظ على انخفاض الضغط الأمامي المنخفض. يعمل تنسيق تركيب اللوحة المدمج على تبسيط عملية التثبيت في كتل الصمامات والمشعبات.
يجد هذا الصمام استخدامًا واسع النطاق في الآلات المتنقلة، والأتمتة الصناعية، والهيدروليكيا البحرية حيث يكون التحكم الاتجاهي مهمًا للسلامة والكفاءة. من خلال التثبيت المناسب ونظافة السوائل والفحص الدوري، يوفر Check Valve RVP-20 سنوات عديدة من الخدمة الخالية من المتاعب. إن تصميمه الموحد وتوافره على نطاق واسع يجعله خيارًا عمليًا للأنظمة الجديدة والتطبيقات البديلة.
عند اختيار صمام فحص للتطبيقات الهيدروليكية، ضع في اعتبارك صمام فحص RVP-20 للدوائر متوسطة الخدمة التي تتطلب منع التدفق العكسي بشكل يمكن الاعتماد عليه. قم بمطابقة مواصفات الصمام مع متطلبات النظام لديك، واتبع إرشادات التثبيت، وحافظ على حالة السوائل المناسبة لتحقيق الأداء الأمثل وطول العمر.
