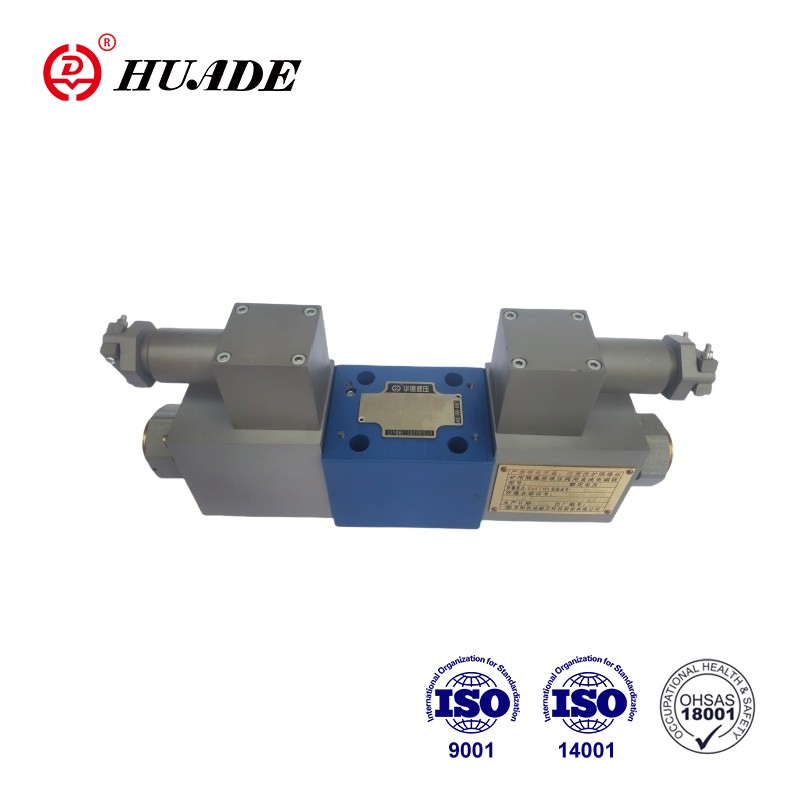

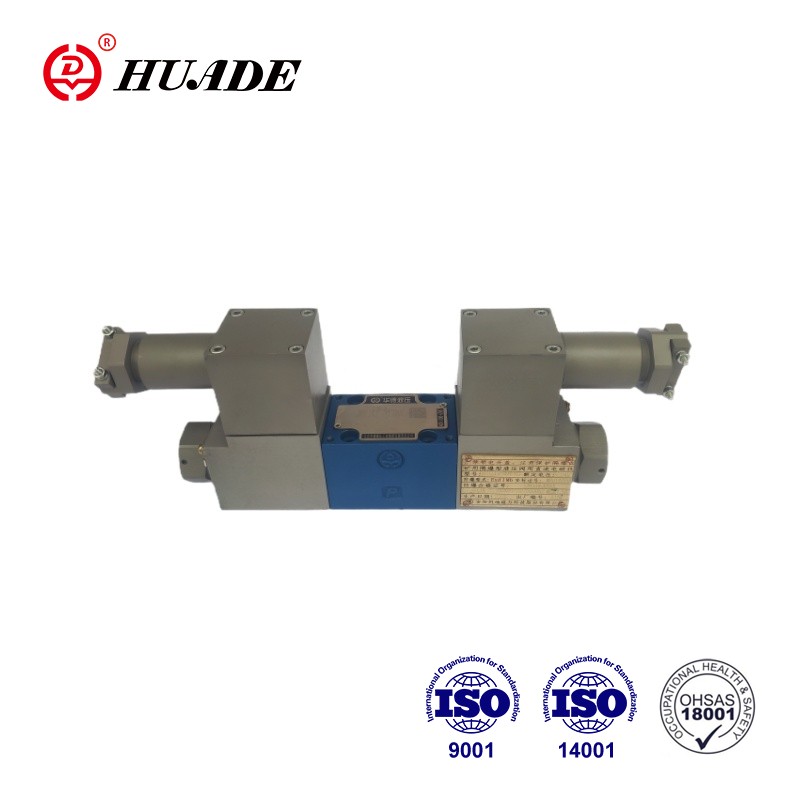

صمام الاتجاه النسبي المقاوم للانفجار 4WRA 10-2X مصنوع من مواد عالية الجودة مقاومة للتآكل، كما أن الغلاف مصنوع من مواد مقاومة للانفجار، والتي يمكنها مقاومة تأثير الانفجار وتآكل اللهب بشكل فعال. لقد حصل صمام الاتجاه النسبي المقاوم للانفجار 4WRA 10-2X على شهادة CNEX. لقد حظي منتج Huade المقاوم للانفجار بإشادة مستمرة في السوق بجودة عالية وسعر منخفض.
| هيدروليكي | |||
| تثبيت | اختياري، ويفضل أن يكون أفقيا | ||
| الحجم الاسمي | 6 | 10 | |
| الوزن (كجم) | 4WRA... 2X | 2 | 6.6 |
| التدفق الاسمي Qvnom عند △p = 10 bar (L/min) | 7، 15، 26 | 30، 60 | |
| التباطؤ (٪) | ≥5 | ||
| مدى الانعكاس (٪) | ≥1 | ||
| حساسية الاستجابة (%) | ≥ 0.5 | ||
| الحد الأقصى لضغط التشغيل | المنافذ A، B، P (شريط) | 350 | |
| المنفذ T (شريط) | 210 | ||
| سائل الضغط | الزيوت المعدنية (HL، HLP) إلى DIN 51524 | ||
| سوائل الضغط الأخرى عند الطلب! | |||
| نطاق درجة حرارة الهواء المحيط (°C) | 4WRA...2X | -20 درجة مئوية إلى 70 درجة مئوية (-4 درجة فهرنهايت إلى 158 درجة فهرنهايت) | |
| نطاق اللزوجة (مم2/ق) | 20 إلى 380 (يفضل 30 إلى 46) | ||
| فئة نظافة السوائل | NAS1638 فئة 9 أو ISO 4406 فئة 20/18/15 | ||
| كهربائي | ||||
| 1) بيانات الملف اللولبي | ||||
| نوع الجهد | العاصمة | |||
| إشارة قيمة الأمر لـ 4WRA | ±10Vor4~20mA | |||
| الحد الأقصى الحالي لكل ملف لولبي (A) | 2.5 | 1.5 | 0.8 | |
| مقاومة الملف اللولبي (Ω) | القيمة الباردة عند 20 درجة مئوية | 2 | 4.8 | 19.5 |
| القيمة القصوى | 3 | 7.2 | 28.8 | |
| واجب (٪) | إد100% | |||
| درجة حرارة الملف القصوى (°C) | 150 | |||
| حماية الصمام إلى EN60529 | إب 65 | |||
| 2) إلكترونيات التحكم | ||||
| المضخم | 4WRA...2X | VT-VSPA2-...- 2X | ||
| جهد الإمداد (فولت) | الجهد الاسمي | 24 | ||
| انخفاض القيمة الحدية | 21/22(4WRA) | |||
| القيمة الحدية العليا | 35 | |||
| استهلاك طاقة مكبر الصوت (أ) | ايماكس | <1.8 | ||
| الدافع الحالي | 3 | |||
سمات:
◀ صمام اتجاهي متناسب يعمل بشكل مباشر للتحكم في اتجاه وحجم التدفق
◀ لتركيب اللوحة الفرعية: يتوافق نمط النقل مع ISO4401
◀ يتم التشغيل عن طريق ملفات لولبية متناسبة مع خيط مركزي وملف قابل للإزالة
◀ بكرة تحكم مركزية زنبركية
طلب:
يستخدم صمام الاتجاه النسبي المقاوم للانفجار 4WRA 10-2X على نطاق واسع في مناجم الفحم. صناعة البتروكيماويات.
تتكون الصمامات بشكل أساسي من: الجسم (1) مع سطح التثبيت، بكرة التحكم (3) مع نوابض الضغط (2)، الملفات اللولبية (4) مع الخيط المركزي.
مع إلغاء تنشيط الملفات اللولبية (4)، يتم تثبيت بكرة التحكم (3) في الوضع المركزي بواسطة نوابض الضغط (2 ).
التشغيل المباشر لملف التحكم (3) عن طريق تنشيط أحد الملفات اللولبية المتناسبة (4) على سبيل المثال. التحكم في الملف اللولبي الأيمن، ثم حركة بكرة التحكم (3) إلى اليسار بما يتناسب مع إشارة الدخل الكهربائية، والاتصال من P إلى A ومن B إلى T عبر مقاطع عرضية تشبه الفتحة مع خصائص التدفق التدريجي.
4WRA(E)...A-2X تم تزويد صمامي الوضع المبدلين فقط بالملف اللولبي "a". يتم تركيب القابس (6) في مكانه على الملف اللولبي المتناسب "b".
رموز صمام الاتجاه النسبي المقاوم للانفجار 4WRA 10-2X
