تشبه صمامات التحكم في التدفق إشارات المرور في العالم الصناعي. وكما تتحكم إشارات المرور في تدفق السيارات في الشوارع المزدحمة، تتحكم هذه الصمامات في تدفق السوائل والغازات والبخار في الأنابيب والأنظمة. سواء كنت تضخ الماء، أو تنقل الزيت عبر خطوط الأنابيب، أو تتحكم في ضغط الهواء في الآلات، فإن صمامات التحكم في التدفق تتأكد من أن كل شيء يتحرك بالسرعة والضغط المناسبين.
ما هي صمامات التحكم في التدفق؟

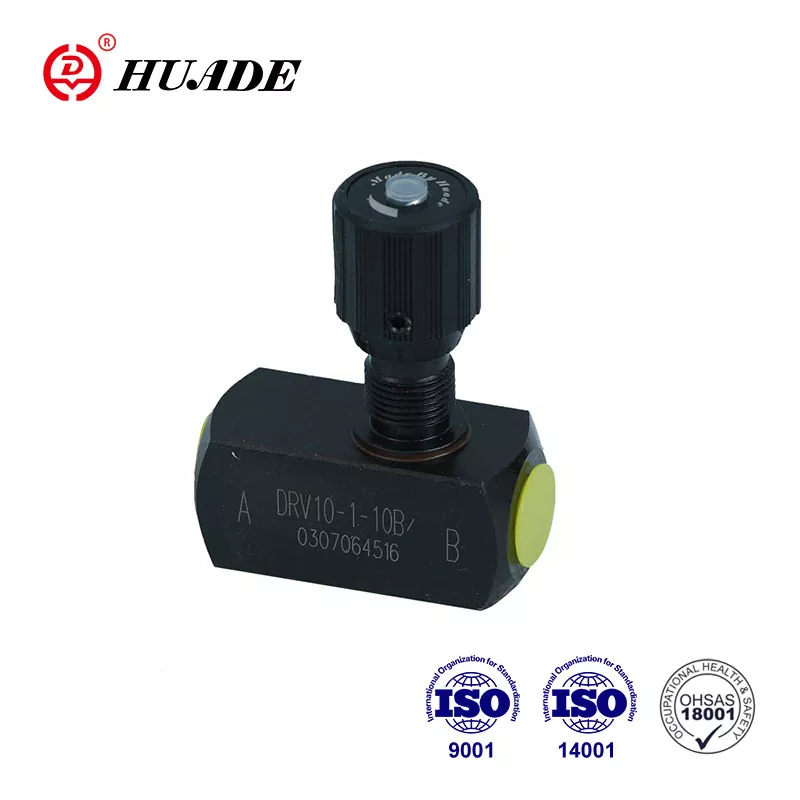

صمام التحكم في التدفق هو جهاز يتحكم في مقدار تدفق السوائل عبر الأنبوب أو النظام. فكر في الأمر كصنبور في مطبخك - يمكنك تشغيله للسماح بتدفق كمية أكبر أو أقل من الماء. لكن صمامات التحكم في التدفق أكثر دقة ويمكن أن تعمل تلقائيًا دون أن يقوم أحد بتحريكها يدويًا.
لهذه الصمامات أربع وظائف رئيسية:
التحكم في السرعة:فهي تتحكم في مدى سرعة تحرك الأشياء في الأنظمة الهيدروليكية، مثل أذرع معدات البناء.
توزيع التدفق:فهي تقسم التدفق بين مسارات مختلفة، مثل تقسيم المياه إلى مناطق رش مختلفة في حديقتك.
حماية التدفق:فهي تمنع تدفق الكثير من السوائل، مما قد يؤدي إلى تلف المعدات.
التحكم في الضغط:أنها تحافظ على الضغط في الأنظمة ثابتًا وآمنًا.
كيف تعمل صمامات التحكم في التدفق؟
الفكرة الأساسية بسيطة: من خلال جعل الفتحة أصغر أو أكبر، يمكنك التحكم في كمية السائل الذي يتدفق عبرها. يشبه الأمر وضع إبهامك على نهاية خرطوم حديقة، فكلما كانت الفتحة أصغر، قل خروج الماء (لكنه يخرج بشكل أسرع).
تعمل صمامات التحكم في التدفق بعدة طرق:
- الافتتاح الثابت:تحتوي بعض الصمامات على حجم فتح محدد لا يتغير.
- افتتاح متغير:يمكن للآخرين ضبط حجم الفتح الخاص بهم بناءً على الظروف.
- تعويض الضغط:يتم ضبط الصمامات الذكية تلقائيًا للحفاظ على التدفق ثابتًا حتى عند تغير الضغط.
- التحكم الإلكتروني:تستخدم الصمامات الحديثة إشارات الكمبيوتر لإجراء تعديلات دقيقة للغاية.
أنواع صمامات التحكم في التدفق
بواسطة طريقة التعويض
الصمامات المعوضة للضغط
هذه هي أبسط الأنواع. لديهم فتحة ثابتة أو قابلة للتعديل، ولكن التدفق يتغير عندما يتغير الضغط. إنها تعمل بشكل أفضل عندما يظل ضغط النظام ثابتًا إلى حد ما. إنها رخيصة وبسيطة ولكنها ليست دقيقة جدًا عندما تتغير الظروف.
الصمامات المعوضة للضغط
هذه الصمامات أكثر ذكاءً. تحتوي على أجزاء خاصة تقوم تلقائيًا بضبط الفتحة للحفاظ على التدفق ثابتًا حتى عند تغير الضغط. إنها دقيقة بنسبة 3-5% وتعمل بشكل رائع عندما يرتفع ضغط النظام وينخفض كثيرًا.
الصمامات التي تعمل بالطيار
تستخدم هذه صمامًا "تجريبيًا" صغيرًا للتحكم في صمام رئيسي أكبر. إنها سريعة الاستجابة وتعمل بشكل جيد مع التطبيقات عالية التدفق حيث تحتاج إلى تغييرات سريعة.
حسب نوع الهيكل
الصمامات الكروية
هذه لها كرة بها ثقب. عندما تدير الكرة، يمكنك فتح أو إغلاق مسار التدفق. إنها رائعة للتحكم السريع في التشغيل/الإيقاف والإغلاق بشكل جيد للغاية. ستجدها في مصافي النفط وأنظمة التدفئة. ومع ذلك، فهي ليست الأفضل للتحكم الدقيق في التدفق.
صمامات الفراشة
تحتوي هذه على قرص يدور للتحكم في التدفق. إنها خفيفة الوزن ولا تسبب انخفاضًا كبيرًا في الضغط. أنها تعمل بشكل جيد للأنابيب الكبيرة وأنظمة المياه. إنها مدمجة ولكنها لا تغلق بشكل مثالي عند الضغوط العالية.
صمامات الإبرة
تحتوي هذه على إبرة مدببة تتناسب مع مقعد مخروطي الشكل. إنها توفر تحكمًا دقيقًا للغاية وتعد مثالية لإجراء تعديلات صغيرة ودقيقة. ستراهم في المختبرات والمعدات التحليلية. إنها دقيقة للغاية ولكنها تتعامل فقط مع التدفقات الصغيرة.
صمامات الكرة الأرضية
هذه هي القوى العاملة للتحكم في التدفق. لديهم قدرة جيدة على التحكم في التدفق والعمل في العديد من التطبيقات مثل المصانع الكيماوية ومحطات الطاقة ومصافي النفط. إنها تخلق مزيدًا من انخفاض الضغط ولكنها توفر تحكمًا ممتازًا.
صمامات البوابة
هذه لها بوابة مسطحة تنزلق لأعلى ولأسفل. عندما تكون مفتوحة بالكامل، فإنها تخلق انخفاضًا طفيفًا في الضغط. يتم استخدامها بشكل أساسي للتحكم في التشغيل/الإيقاف، وليس التحكم في التدفق. ستجدهم يعزلون أقسام أنظمة الأنابيب.
صمامات الحجاب الحاجز
تستخدم هذه الحجاب الحاجز المرن للتحكم في التدفق. إنها تغلق بشكل مثالي وتقاوم التآكل جيدًا. إنها مثالية لمعالجة الأدوية والأغذية حيث لا يمكن أن يكون لديك أي تسرب. لديهم حدود الضغط ودرجة الحرارة.
صمامات قرصة
هذه تضغط على أنبوب مرن للتحكم في التدفق. إنها اقتصادية ورائعة للتعامل مع الملاط الذي يحتوي على جزيئات صلبة. تستخدمها محطات التعدين ومعالجة مياه الصرف الصحي في كثير من الأحيان. إنها رخيصة الثمن ولكن لها حدود للضغط ودرجة الحرارة.
حسب نوع المحرك
المحركات الهوائية
تستخدم هذه الهواء المضغوط لتشغيل الصمام. فهي موثوقة وسريعة واقتصادية. إنها تعمل بشكل رائع في الأماكن التي لا تتوفر فيها الكهرباء ويمكنها الدوران لملايين المرات. ومع ذلك، فهي ذات قوة محدودة وعمر أقصر من الأنواع الأخرى.
المحركات الكهربائية
تستخدم هذه المحركات الكهربائية (AC أو DC) لتشغيل الصمامات. إنها فعالة للغاية ونظيفة وهادئة ودقيقة. يمكنك التحكم بها عن بعد وتوفر الطاقة. إنها تكلف أكثر في البداية ويمكن أن ترتفع درجة حرارتها مع التعديلات المتكررة.
المحركات الهيدروليكية
تستخدم هذه السوائل الهيدروليكية للطاقة. إنها تنتج قوة عالية جدًا وتستمر لفترة طويلة. إنها مثالية لتطبيقات الخدمة الشاقة ولكنها تنشئ أنظمة معقدة تنطوي على مخاطر تسرب محتملة.
أين تستخدم صمامات التحكم في التدفق؟
الأنظمة الهيدروليكية
في معدات البناء مثل الحفارات والجرافات، تتحكم صمامات التحكم في التدفق في مدى سرعة تحرك الأذرع والدلاء. كما أنها تقوم بتوزيع الطاقة الهيدروليكية على وظائف مختلفة وتحافظ على ضغط النظام آمنًا.
الأنظمة الهوائية
في الأنظمة التي تعمل بالهواء، تتحكم هذه الصمامات في مدى سرعة تمدد وتراجع أسطوانات الهواء. إنها تمنع الحركة المتشنجة وتقلل من تآكل المعدات.
النفط والغاز
التحكم في التدفق في خطوط الأنابيب، وإدارة مستويات السائل في خزانات الفصل، وتنظيم الضغط في جميع أنحاء الأنظمة.
معالجة المياه
توزيع المياه في جميع أنحاء المدن، ومنع الاستهلاك الزائد، والسيطرة على عمليات المعالجة.
الكيميائية والصيدلانية
خلط المكونات بدقة والتحكم في معدلات التفاعل والحفاظ على جودة المنتج.
تصنيع
التحكم في السرعات في المعدات الآلية، وإدارة المكابس الهيدروليكية، وتنسيق وظائف الماكينة المتعددة.
الأطعمة والمشروبات
التحكم في تدفقات المكونات وإدارة درجات الحرارة والحفاظ على الظروف الصحية.
بيئات خاصة
- البيئات المسببة للتآكل:استخدم مواد خاصة مثل الفولاذ المقاوم للصدأ لمقاومة الهجوم الكيميائي.
- المناطق المتفجرة:استخدم تصميمات مقاومة للانفجار معتمدة للمواقع الخطرة.
- ارتفاع درجة الحرارة / الضغط:تصميمات خاصة تتعامل مع الظروف القاسية بأمان.
- التطبيقات الصحية:تلبية معايير النظافة الصارمة لإنتاج الغذاء والدواء.
حاسبة حجم صمام التحكم في التدفق
كيفية اختيار صمام التحكم في التدفق الصحيح
إن اختيار الصمام المناسب يشبه اختيار الأداة المناسبة لمهمة ما. عليك أن تأخذ في الاعتبار عدة عوامل:
خصائص السوائل
- ما نوع السائل: سائل أم غاز أم بخار؟
- ما مدى سمكها (لزجها)؟
- هل هو تآكل أم نظيف؟
- ما نطاق درجة الحرارة؟
- ما مستويات الضغط؟
متطلبات الأداء
- ما مقدار التدفق الذي تحتاجه (الحد الأدنى، الطبيعي، الأقصى)؟
- ما مدى الدقة التي يجب أن تكون عليها السيطرة؟
- ما مدى السرعة التي يجب أن تستجيب للتغيرات؟
- ما هو نطاق التعديل المطلوب؟
تكامل النظام
- ما حجم الأنبوب ونوعه؟
- كيف سيتم توصيله (ذات حواف، مترابطة، ملحومة)؟
- ما نوع المحرك (هوائي، كهربائي، هيدروليكي)؟
- ما هي إشارات التحكم (التناظرية والرقمية)؟
الظروف البيئية
- درجة حرارة التشغيل والرطوبة
- متطلبات السلامة (مقاومة للانفجار، آمنة للحريق)
- إمكانية الوصول إلى الصيانة
- اعتبارات التكلفة (الابتدائية والتشغيلية)
خصائص التدفق
تحتوي معظم الصمامات على أحد أنماط التدفق التالية:
خطي:يزداد التدفق بشكل مطرد مع فتح الصمام - وهو جيد للتطبيقات البسيطة.
نسبة متساوية:يزداد التدفق بشكل كبير - يُستخدم في 90% من التطبيقات لأنه يوفر تحكمًا أفضل.
الافتتاح السريع:تُنشئ الحركات الصغيرة تغييرات تدفق كبيرة - تُستخدم في تطبيقات التشغيل/الإيقاف.
الصيانة واستكشاف الأخطاء وإصلاحها
مثل أي جهاز ميكانيكي، تحتاج صمامات التحكم في التدفق إلى رعاية منتظمة لتعمل بشكل صحيح.
المشاكل الشائعة
قضايا التدفق
- عادةً ما يعني التدفق غير المتناسق الأوساخ أو التآكل أو التعديل الخاطئ
- غالبًا ما يشير التدفق المنخفض إلى انسدادات أو أجزاء متآكلة
- يشير التدفق المتقلب إلى مشاكل في الضغط أو إشارات تحكم غير مستقرة
مشاكل التسرب
- تأتي التسريبات الخارجية من الأختام البالية أو الوصلات السائبة
- تحدث التسريبات الداخلية عندما تتآكل مقاعد الصمامات أو يعلق الحطام
- تحدث تسربات التعبئة عندما تصبح الأختام حول الجذع قديمة
قضايا الأداء
- تشير العملية اللزجة إلى التآكل أو الحطام أو نقص التشحيم
- تشير الاستجابة البطيئة إلى وجود مشكلات في المشغل أو مشكلات في إشارة التحكم
- عادةً ما تعني الضوضاء المفرطة التجويف أو الاهتزاز أو التدفق المضطرب
استراتيجية الصيانة
الصيانة الوقائية
- تحقق شهريًا من وجود تسربات وتآكل وتآكل
- اختبار السائل الهيدروليكي والمرشحات كل ثلاثة أشهر
- قم بتشحيم الأجزاء المتحركة بانتظام
- معايرة واختبار الأداء بشكل دوري
مراقبة الحالة
- استخدم مقاييس الضغط لاكتشاف الانسدادات أو التآكل
- مراقبة معدلات التدفق لتحديد تغييرات الأداء
- مشاهدة درجات الحرارة لمنع الضرر
- تحليل الاهتزازات لاكتشاف المشاكل الميكانيكية مبكرًا
عملية استكشاف الأخطاء وإصلاحها
- تحقق من كل مكون بشكل منهجي
- ابحث عن السبب الجذري، وليس الأعراض فقط
- التحقق من الأداء بعد الإصلاحات
- الاحتفاظ بسجلات الصيانة التفصيلية
مستقبل صمامات التحكم في التدفق
التكنولوجيا تجعل صمامات التحكم في التدفق أكثر ذكاءً وأكثر كفاءة.
تقنية الصمامات الذكية
تكامل إنترنت الأشياء (IoT).
تشتمل الصمامات الحديثة على أجهزة استشعار للضغط ودرجة الحرارة والتدفق والاهتزاز. يقومون بجمع البيانات بشكل مستمر ويمكن مراقبتها عن بعد من خلال الهواتف الذكية أو أجهزة الكمبيوتر. تقوم الأنظمة المستندة إلى السحابة بتحليل هذه البيانات لتقديم اقتراحات التحسين.
تطبيقات الذكاء الاصطناعي
يمكن لخوارزميات الذكاء الاصطناعي التنبؤ عندما تحتاج الصمامات إلى الصيانة قبل أن تفشل. يقومون تلقائيًا بضبط إعدادات الصمام بناءً على الظروف المتغيرة ويمكنهم اكتشاف أنماط التشغيل غير العادية التي قد تشير إلى حدوث مشكلات.
تقنية التوأم الرقمي
يقوم المهندسون بإنشاء نسخ افتراضية من الصمامات المادية التي تحاكي الأداء وتسمح بالاختبار في البيئات الافتراضية. ويساعد ذلك على تحسين التصميمات وتدريب المشغلين دون المخاطرة بالمعدات الحقيقية.
تكامل الصناعة 4.0
اتصال النظام
تتواصل الصمامات الحديثة باستخدام الشبكات الصناعية وتعالج البيانات محليًا لتحقيق استجابة أسرع. وهي تتكامل بسلاسة مع أنظمة تنفيذ التصنيع وتستخدم بروتوكولات اتصال موحدة.
زيادة الأتمتة
تعمل الأنظمة بأقل قدر من التدخل البشري، وتنسق الصمامات المتعددة تلقائيًا، وتحسن أدائها. يمكنهم أيضًا تشخيص بعض حالات الفشل والتعافي منها تلقائيًا.
اتجاهات الاستدامة
كفاءة الطاقة
تعمل التصميمات الجديدة على استعادة الطاقة من اختلافات الضغط، وتقليل استهلاك طاقة النظام من خلال التحكم الدقيق، وتحسين الأنظمة بأكملها لتحقيق أقصى قدر من الكفاءة.
المتطلبات البيئية
وتتطلب اللوائح الأكثر صرامة خفض الانبعاثات، والمواد المستدامة، وبرامج إعادة التدوير الأفضل، وعمليات التصنيع الأكثر مراعاة للبيئة.
قصص نجاح في العالم الحقيقي
صناعة النفط والغاز
قامت إحدى شركات خطوط الأنابيب الكبرى بتركيب صمامات ذكية للتحكم في التدفق مما أدى إلى الاستغناء عن الصيانة اليدوية لمدة خمس سنوات مع الحفاظ على التحكم الدقيق في السوائل متعددة المراحل.
معالجة المياه
يستخدم نظام المياه في المدينة صمامات خفض الضغط مقاس 24 بوصة لحماية أنابيب التوزيع الخاصة به مع الحفاظ على ضغط مياه ثابت في جميع أنحاء المدينة.
تصنيع
أدى خط تجميع السيارات إلى تحسين دقة الإنتاج بنسبة 15% بعد تركيب صمامات التحكم في التدفق الهوائي التي تتحكم بدقة في حركات الروبوت.
تعلم المزيد عن صمامات التحكم في التدفق
إذا كنت تريد معرفة المزيد عن صمامات التحكم في التدفق، فإليك بعض الموارد الرائعة:
التعلم عبر الإنترنت
- تقدم قنوات اليوتيوب التعليمية شروحات مفصلة مع الرسوم المتحركة
- توفر مواقع الشركة المصنعة أدلة الاختيار والمعلومات الفنية
- تقدم جمعيات الصناعة ندوات عبر الإنترنت وأوراق فنية
التطوير المهني
- يقدم مصنعو الصمامات دورات تدريبية
- تقدم كليات الهندسة برامج شاملة
- تتميز مؤتمرات الصناعة بأحدث التقنيات والتطبيقات
الخبرة العملية
- قم بزيارة المعارض التجارية لمشاهدة العروض التوضيحية للمعدات
- المشاركة في جولات المصنع عندما يكون ذلك ممكنا
- انضم إلى المنظمات المهنية للتواصل وفرص التعلم
تعد صمامات التحكم في التدفق مكونات أساسية تحافظ على سير عالمنا الحديث بسلاسة. بدءًا من الماء الخارج من الصنبور وحتى الوقود المتدفق عبر خطوط الأنابيب، تضمن هذه الأجهزة تحرك كل شيء بالسرعة والضغط المناسبين.
مع تقدم التكنولوجيا، أصبحت صمامات التحكم في التدفق أكثر ذكاءً وأكثر كفاءة وأكثر صداقة للبيئة. إنهم يتكاملون مع الأنظمة الرقمية، ويتنبأون باحتياجات الصيانة الخاصة بهم، ويحسنون الأداء تلقائيًا.
سواء كنت مهندسًا يختار الصمامات لنظام جديد، أو فنيًا يقوم بصيانة المعدات الموجودة، أو ببساطة مهتمًا بكيفية عمل الأشياء، فإن فهم صمامات التحكم في التدفق يساعدك على تقدير الأنظمة المعقدة التي تدعم حياتنا اليومية.
إن مستقبل صمامات التحكم في التدفق مشرق، مع استمرار الابتكارات في التكنولوجيا الذكية والاستدامة وتكامل الأنظمة في تحسين الأداء مع تقليل التأثير البيئي. ومن خلال البقاء على اطلاع بهذه التطورات واتباع أفضل الممارسات للاختيار والصيانة، يمكننا ضمان استمرار هذه المكونات المهمة في خدمتنا بشكل جيد لسنوات قادمة.
