عندما تحتاج إلى تحكم دقيق في التدفق في الأنظمة الهيدروليكية المدمجة، فإن لوحة ساندويتش صمام الفحص Z2S 10 توفر حلاً موثوقًا به. يوفر صمام الفحص التجريبي هذا من Bosch Rexroth حظرًا مانعًا للتسرب في تصميم لوحة الساندويتش الموفرة للمساحة. يخدم Z2S 10 التطبيقات الهيدروليكية الأصغر إلى المتوسطة الحجم حيث يعد الحفاظ على الموضع ومنع التدفق العكسي أمرًا بالغ الأهمية.
يستخدم Z2S 10 نفس مبادئ التصميم الأساسية مثل النماذج الأكبر في سلسلة Z2S، ولكن تعيين حجمه 10 يعني أنه يناسب أنماط التركيب CETOP 05 بدلاً من واجهات CETOP 07 الأكبر. هذه المساحة الأصغر حجمًا تجعل لوحة Check Valve Sandwich Plate Z2S 10 مثالية للمعدات المحمولة والآلات الصناعية المدمجة والتطبيقات التي تكون فيها المساحة أعلى من قيمتها.
ميزات التصميم الأساسية
تعمل لوحة ساندويتش صمام الفحص Z2S 10 من خلال آلية قفاز محملة بنابض مدمجة مع التحكم التجريبي. يتدفق السائل الهيدروليكي بحرية من المنفذ A1 إلى A2 أو من B1 إلى B2 عندما يدفع الضغط في الاتجاه الأمامي. يرفع عنصر الصمام مقعده، مما يسمح للزيت بالمرور بأقل قدر من المقاومة. عندما يحاول التدفق الرجوع إلى الخلف، يقوم الزنبرك والضغط العكسي بإجبار القفاز بقوة على مقعده، مما يخلق ختمًا من المعدن إلى المعدن يمنع أي تسرب.
ما يميز Z2S 10 عن صمامات الفحص البسيطة هو قدرته على التشغيل التجريبي. يؤدي الضغط على المنفذ التجريبي X أو Y إلى فتح الصمام هيدروليكيًا في عكس اتجاه الحجب. تسمح هذه الميزة بتخفيض الأحمال بشكل متحكم فيه أو التدفق العكسي المتعمد عندما يتطلب تصميم النظام الخاص بك ذلك. بدون ضغط الطيار، تحافظ لوحة ساندويتش صمام الفحص Z2S 10 على وظيفة الحجب الخاصة بها إلى أجل غير مسمى دون أي انحراف أو تسرب.
يبلغ طول تكوين لوحة الساندويتش Z2S 10 حوالي 162 ملم وارتفاعها 57 ملم. يضيف الصمام حوالي 25 مم إلى سمك المكدس الخاص بك عند تركيبه بين المكونات الهيدروليكية الأخرى. تعمل أربعة مسامير M8 على تأمين نقاط التثبيت الرئيسية، في حين يتعامل اثنان من مسامير M5 مع الوصلات المساعدة. يبلغ الوزن الإجمالي حوالي 2.8 إلى 3.2 كجم اعتمادًا على الطراز والخيارات المحددة.
تقوم شركة Bosch Rexroth بتصنيع جسم الصمام Z2S 10 من الحديد الزهر أو الفولاذ عالي الجودة مع معالجة سطحية مقاومة للتآكل. يستخدم الإصدار القياسي أختام NBR المناسبة للزيوت الهيدروليكية ذات الأساس المعدني. عندما يتطلب تطبيقك سوائل إستر الفوسفات أو غيرها من المكونات الهيدروليكية الاصطناعية، يمكنك تحديد أختام FKM عن طريق إضافة التعيين "V" إلى رقم الجزء الخاص بك.
المواصفات الفنية
تتعامل لوحة ساندويتش صمام الفحص Z2S 10 مع أقصى ضغط عمل يصل إلى 315 بار، وهو ما يماثل نظيرتها الأكبر Z2S 16. ويعني هذا التصنيف البالغ 31.5 ميجا باسكال أن Z2S 10 يعمل بشكل موثوق حتى في الدوائر الهيدروليكية عالية الضغط. تصل سعة التدفق القصوى إلى 80 لترًا في الدقيقة في اتجاه التدفق الحر، وهو ما يناسب معظم المحركات الصغيرة والمتوسطة والمحركات الهيدروليكية.
تتضمن خيارات ضغط التكسير لـ Z2S 10 إعدادات 3 و5 و7.5 و10 بار. يحدد ضغط التكسير هذا مقدار الضغط العكسي الذي يتراكم قبل أن يجلس الصمام بالكامل. توفر ضغوط التكسير المنخفضة تحكمًا أكثر إحكامًا مع تراكم أقل للضغط، بينما تتحمل الإعدادات الأعلى ضغطًا خلفيًا أكبر قبل الحجب. يعتمد اختيارك على ما إذا كان تطبيقك يحتاج إلى إيقاف فوري أو يمكنه استيعاب بعض الارتفاع في الضغط أثناء الإغلاق.
يمتد نطاق درجة حرارة التشغيل من -30 درجة مئوية إلى +80 درجة مئوية مع أختام NBR القياسية. تعمل أنواع ختم FKM من -20 درجة مئوية إلى +80 درجة مئوية. تغطي حدود درجة الحرارة هذه معظم بيئات تشغيل المعدات الصناعية والمتنقلة. يجب أن يحافظ السائل الهيدروليكي على لزوجة تتراوح بين 2.8 و500 ملليمتر مربع في الثانية لتشغيل Z2S 10 بشكل سليم.
تؤثر نظافة السوائل بشكل كبير على موثوقية Check Valve Sandwich Plate Z2S 10. تحدد Bosch Rexroth NAS 1638 Class 9 أو ISO 4406 20/18/15 كحد أدنى لمعايير النظافة. يحمل الزيت الملوث جزيئات يمكن أن تندمج في أسطح الغلق، مما يسبب التسرب أو يمنع إغلاق الصمام بشكل صحيح. يؤدي تركيب نظام ترشيح مناسب في الجزء العلوي من Z2S 10 إلى حماية استثمارك ويضمن الأداء المتسق.
تتبع نسب المساحة التجريبية في تصميم Z2S 10 نسبًا مماثلة لصمامات سلسلة Z2S الأخرى. تخلق النسبة بين المنطقة التجريبية ومنطقة الحجب ميزة ميكانيكية بحيث يمكن للضغط الدليلي المنخفض نسبيًا أن يفتح الصمام ضد ضغط النظام المرتفع. ويعني هذا التصميم أنك لا تحتاج إلى إمدادات تجريبية منفصلة للضغط العالي لتشغيل Z2S 10 بفعالية.
التطبيقات المشتركة
تشتمل المعدات الهيدروليكية المتنقلة في كثير من الأحيان على لوحة ساندويتش صمام الفحص Z2S 10. وتستفيد الحفارات الصغيرة والجرافات الانزلاقية والآلات الزراعية من الحجم الصغير للصمام ووظيفة الحجب الموثوقة. عندما يحمل دلو اللودر المواد في الأعلى، يمنع Z2S 10 انجراف الأسطوانة حتى في حالة تعطل الخراطيم الهيدروليكية أو قيام المشغل بتحريك أذرع التحكم عن غير قصد إلى المواضع المحايدة.
تستخدم معدات الضغط الصناعية Z2S 10 للحفاظ على موضع المكبس أثناء عمليات التشكيل. تحتاج مكابس ختم المعادن ومكابس الفرامل وآلات القولبة بالضغط إلى أسطوانات تحافظ على المواضع الدقيقة أثناء تطبيق قوى التشكيل. تضمن خاصية عدم التسرب في لوحة ساندويتش صمام الفحص Z2S 10 دقة الأبعاد في الأجزاء النهائية من خلال القضاء على أي حركة للأسطوانة أثناء دورة الضغط.
تشتمل آلات النجارة على Z2S 10 لدوائر التثبيت والتثبيت. تستخدم أجهزة التوجيه CNC وأحزمة الحواف ومناشير الألواح المشابك الهيدروليكية لتأمين قطع العمل أثناء عمليات القطع. يتيح تنسيق لوحة الساندويتش لمصنعي الآلات إنشاء مجمعات صمامات مدمجة تدمج دوائر تثبيت متعددة في مساحة محدودة أسفل طاولات العمل.
تعتمد طاولات الرفع والرافعات المقصية على Z2S 10 لضمان سلامة حمل الحمولة. عندما تدعم منصة الرفع العمال أو المواد في مواقع مرتفعة، توفر لوحة ساندويتش صمام الفحص Z2S 10 أمانًا زائدًا عن طريق سد منافذ الأسطوانة بشكل مستقل عن صمام الاتجاه الرئيسي. حتى في حالة فشل صمامات التحكم أو تمزق الخطوط الهيدروليكية، فإن Z2S 10 يمنع الهبوط غير المتحكم فيه.
تستخدم آلات قولبة حقن البلاستيك في نطاق الحمولة الأصغر Z2S 10 لدوائر تثبيت القالب. يحافظ الصمام على قوة التثبيت الدقيقة طوال دورة الحقن والتبريد. يعمل تركيب لوحة الساندويتش على تبسيط تصميم المتشعب لأن المهندسين يمكنهم تكديس وظائف الصمامات المتعددة عموديًا بدلاً من ترتيبها في أنماط أفقية أكبر.
الشراء والتسعير
عادةً ما تتكلف وحدات Bosch Rexroth Check Valve Sandwich Plate Z2S 10 ما بين 180 و280 دولارًا أمريكيًا من خلال الموزعين المعتمدين. توفر قنوات Rexroth الرسمية الوثائق الفنية الكاملة وتغطية الضمان والوصول إلى الدعم الهندسي للتطبيقات. تتراوح أوقات التسليم عادة من أسبوع إلى أسبوعين للتكوينات القياسية الموجودة في مخزون الموزع.
يحتفظ الموردون الهيدروليكيون المتخصصون مثل Airline Hydraulics و[BuyRexroth.com](http://buyrexroth.com/) بمخزون مخصص لسوق أمريكا الشمالية. غالبًا ما يقوم هؤلاء الموزعون بالشحن خلال ثلاثة إلى سبعة أيام ويمكنهم تقديم صفقات شاملة عندما تطلب صمامات متعددة أو أنظمة هيدروليكية كاملة. تتراوح أسعارها عمومًا بين 170 إلى 260 دولارًا اعتمادًا على الكمية والتكوين.
يمكن للمشترين الأوروبيين الوصول إلى Z2S 10 من خلال مراكز خدمة Bosch Rexroth المحلية والموزعين المعتمدين في جميع أنحاء ألمانيا وفرنسا وإيطاليا وأسواق أخرى. تتراوح الأسعار في الأسواق الأوروبية ما بين 160 إلى 250 يورو تقريبًا، مع فترات زمنية مماثلة لمصادر أمريكا الشمالية.

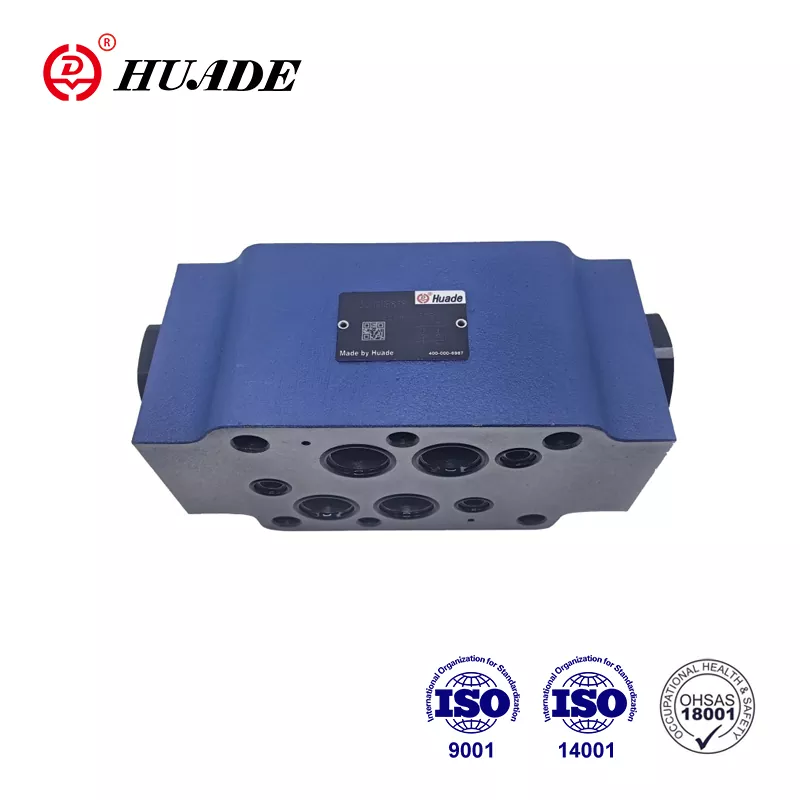

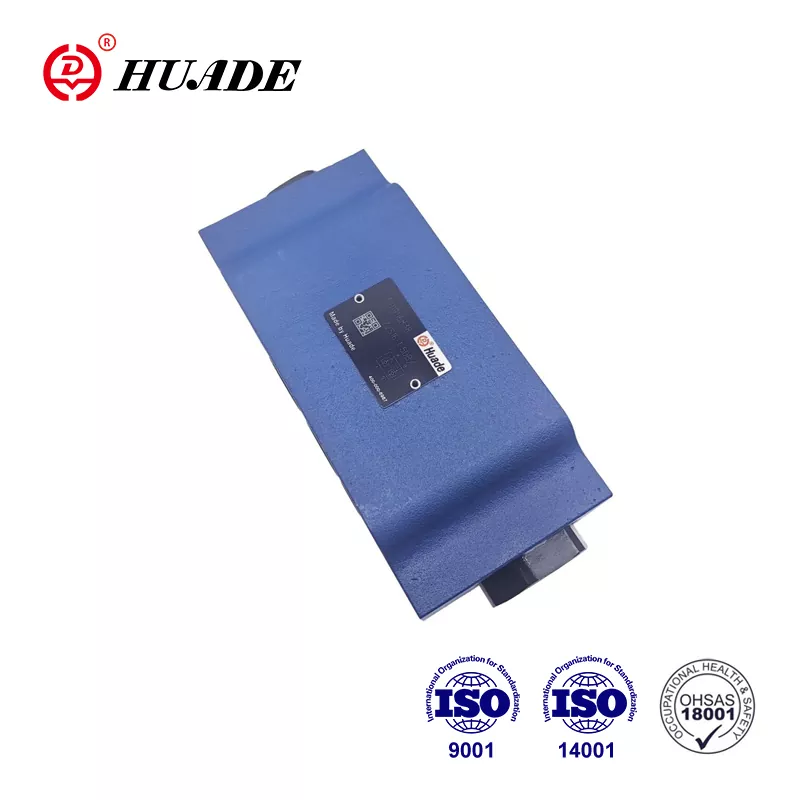

تنتج الشركات المصنعة البديلة إصدارات متوافقة من Check Valve Sandwich Plate Z2S 10. تقوم الشركة المصنعة الصينية Huade Hydraulic بتصنيع سلسلة HD Z2S 10 التي تحافظ على نفس نمط التركيب CETOP 05 والمواصفات المماثلة. عادة ما تكون تكلفة هذه البدائل أقل بنسبة 25 إلى 35 بالمائة من منتجات ريكسروث الأصلية، حيث يتراوح سعرها بين 120 إلى 200 دولار. تتضمن المقايضة وثائق فنية أقل ودعم ضمان أقل شمولاً.
عند طلب Z2S 10، تحقق من رقم الجزء الكامل بما في ذلك تعيين السلسلة، ورمز ضغط التكسير، ومواصفات مادة الختم. قد يبدو رقم الجزء الكامل مثل Z2S10-1-5X لصمام ضغط تكسير 3 بار مع أختام NBR في سلسلة 5X الحالية. تؤدي إضافة "/V" إلى تحديد أختام FKM، بينما يظهر تكوين الحظر (A أو B أو AB) مسبقًا في تسلسل رقم الجزء.
إرشادات التثبيت
يتطلب تركيب لوحة ساندويتش صمام الفحص Z2S 10 اهتمامًا دقيقًا بإعداد سطح التركيب. يجب أن يحقق سطح التزاوج الحد الأقصى للخشونة Ra 0.8 ويحافظ على التسطيح في حدود 0.01 مم لكل 100 مم من طول السطح. هذه المواصفات ليست توصيات اختيارية. سوف تتسبب الأسطح المتصاعدة الخشنة أو المشوهة في حدوث تسرب للحلقة الدائرية مما يضر بالغرض الكامل من استخدام صمام فحص مانع للتسرب.
تستخدم Z2S 10 أحجامًا محددة للحلقات الدائرية تختلف عن موديلات Z2S الأكبر. تتطلب المنافذ الرئيسية A وB وP وT حلقات O يبلغ قطرها الخارجي 16 مم مع مقطع عرضي 2 مم. تستخدم المنافذ التجريبية X وY حلقات دائرية أصغر مقاس 8 مم × 1.5 مم. قبل التثبيت، تأكد من حصولك على مجموعة الحلقات الدائرية الصحيحة لأن استخدام أحجام خاطئة يضمن التسرب ومشاكل التلوث المحتملة.
مواصفات عزم الدوران مهمة بشكل كبير مع تركيبات الألواح العازلة. أحكم ربط مسامير التثبيت الأربعة M8 إلى 41 نيوتن متر بنمط متقاطع قطري. يتطلب المسماران المساعدان M5 عزم دوران يبلغ 8.8 نيوتن متر. يسمح عزم الدوران المنخفض بحدوث تسربات وتغيير محتمل للصمام، بينما يمكن أن يؤدي عزم الدوران الزائد إلى تشويه جسم الصمام المصنوع من الألومنيوم أو الحديد الزهر. استخدم دائمًا مفتاح عزم الدوران المُعاير بدلاً من مفاتيح الربط أو القياس من خلال الشعور.
ضع لوحة ساندويتش صمام الفحص Z2S 10 بحيث تتم محاذاة مكان مسامير الوتد بدقة مع الفتحات الموجودة في مشعب التثبيت أو اللوحة الفرعية. تمنع دبابيس الأوتاد هذه الحركة الجانبية التي قد تؤدي إلى قص الحلقات الدائرية أثناء دورات الضغط. قم بتنظيف جميع أسطح التثبيت جيدًا قبل التجميع لإزالة أي رقائق معدنية أو أوساخ أو مواد مانعة للتسرب قديمة يمكن أن تؤثر على الختم.
بعد تثبيت جميع المسامير، املأ النظام الهيدروليكي بسائل نظيف وقم بتدوير المحركات عدة مرات قبل تطبيق أحمال العمل الكاملة. يقوم إجراء الاختراق هذا بتطهير الهواء المحبوس والتحقق من أن Z2S 10 يعمل بشكل صحيح. راقب أي تسرب خارجي حول موانع التسرب الدائرية أثناء التشغيل الأولي. غالبًا ما تشير التسريبات الصغيرة التي تظهر أثناء الضغط الأول إلى عزم دوران غير مناسب للمسمار أو تلوث السطح.
اعتبارات تكامل النظام
عادةً ما يتم تثبيت لوحة ساندويتش صمام الفحص Z2S 10 بين صمام التحكم الاتجاهي والمشغل الهيدروليكي الذي يتحكم فيه. يسمح هذا الموضع لـ Z2S 10 بحظر منافذ المشغل عندما يتحرك الصمام الاتجاهي إلى الوضع المحايد. تتصل المنافذ التجريبية بمنافذ عمل الصمام الاتجاهي بحيث يؤدي أي تدفق مقصود عبر الصمام الاتجاهي أيضًا إلى فتح Z2S 10 في الاتجاه المناسب.
عند دمج Z2S 10 في تطبيقات الأسطوانات العمودية مثل طاولات الرفع أو الكباسات، انتبه إلى سباكة المنفذ التجريبي. يجب أن يتغلب الضغط الدليلي على كل من زنبرك ضغط التكسير وأي ضغط في النظام يحاول إغلاق الصمام بالقوة. سيمنع الضغط الدليلي غير الكافي الصمام من الفتح، مما يترك المحرك الخاص بك مغلقًا في موضعه حتى عندما تأمر بالحركة.
تتطلب اتصالات منفذ الخزان اهتمامًا خاصًا مع Z2S 10. يتصل المنفذ التجريبي Y عادةً بالخزان إما مباشرة أو من خلال منفذ خزان الصمام الاتجاهي. يجب أن يصل هذا الاتصال إلى الضغط الجوي الحقيقي حتى يتم إغلاق الصمام بشكل موثوق. يمكن لأي ضغط خلفي في خط الخزان أن يمنع إغلاق الصمام بالكامل، مما يؤدي إلى انجراف المشغل غير المرغوب فيه.
ضع في اعتبارك انخفاض الضغط من خلال لوحة ساندويتش صمام الفحص Z2S 10 عند تحديد حجم النظام الهيدروليكي لديك. يُظهر Z2S 10 الذي يعمل بشكل صحيح فقدان ضغط أقل من 3 بار عند الحد الأقصى للتدفق المقدر في اتجاه التدفق الحر. يؤدي انخفاض الضغط هذا إلى تقليل القوة المتوفرة في المشغل لديك وتوليد حرارة في الزيت الهيدروليكي. إن زيادة حجم Z2S 10 بما يتناسب مع متطلبات التدفق الخاصة بك يقلل من انخفاض الضغط ويحسن كفاءة النظام.
يمكن تكديس صمامات Z2S 10 المتعددة معًا في تكوينات لوحة الساندويتش للتحكم في المحركات المتعددة من مشعب مدمج. يعمل هذا النهج المعياري على تبسيط أعمال السباكة وتقليل عدد مواقع تركيب الصمامات المنفصلة المطلوبة. ومع ذلك، فإن كل طبقة صمام إضافية تزيد من ارتفاع المكدس وتزيد من عدد موانع التسرب الحلقية التي تتطلب التثبيت المناسب.
متطلبات الصيانة
تحتاج لوحة ساندويتش صمام الفحص Z2S 10 إلى الحد الأدنى نسبيًا من الصيانة عند التشغيل ضمن مواصفات التصميم. قم بجدولة عمليات التفتيش كل ستة إلى اثني عشر شهرًا حسب دورة العمل وبيئة التشغيل لديك. أثناء عمليات الفحص، تحقق من عدم وجود أي تسرب خارجي للزيت حول موانع التسرب الحلقية وتأكد من بقاء المحركات في موضعها بشكل صحيح عندما تتمركز الصمامات الاتجاهية.
اختبار التشغيل التجريبي من خلال التحكم في حركة المشغل البطيئة والتأكد من الحركة السلسة والمتسقة. قد تشير الحركة المتشنجة أو المترددة إلى أن Z2S 10 لا يفتح بالكامل بسبب التلوث أو الضغط التجريبي غير الكافي. قم بقياس الضغط التجريبي في منفذي X وY في ظل ظروف التشغيل للتحقق من أنه يتجاوز مواصفات ضغط التكسير بالإضافة إلى أي احتكاك في الدائرة التجريبية.
استبدل الأختام الدائرية كل سنتين إلى خمس سنوات كصيانة وقائية بغض النظر عما إذا كنت تلاحظ تسربًا أم لا. تتصلب مواد الختم NBR وFKM تدريجيًا بسبب التدوير الحراري والتعرض الكيميائي بمرور الوقت. تفقد الأختام المتصلبة قدرتها على التوافق مع المخالفات السطحية البسيطة، مما يسمح في النهاية بالتسرب. عند استبدال الأختام، افحص غطاء الصمام وأسطح المقعد للتأكد من عدم وجود خدوش أو تآكل أو تلوث مدمج.
راقب انخفاض الضغط عبر لوحة ساندويتش صمام الفحص Z2S 10 أثناء التشغيل المنتظم. يشير انخفاض الضغط المتزايد بمرور الوقت إلى تراكم التلوث في الممرات الداخلية أو انسداد جزئي لعنصر القفاز. لا تتجاهل انخفاضات الضغط المتزايدة تدريجيًا لأنها تشير إلى حدوث مشاكل ستؤدي في النهاية إلى فشل الصمام بالكامل.
إذا فشل Z2S 10 في التحرير عند تطبيق الضغط الدليلي، تحقق أولاً من الضغط الدليلي المناسب عند مدخل الصمام. غالبًا ما تتسبب الممرات التجريبية المحظورة أو المقيدة في فشل الإطلاق. التأكد من أن توصيلات الخزان تصل بالفعل إلى الضغط الجوي دون قيود. إذا تم فحص هذه الدوائر بشكل صحيح ولكن الصمام لا يزال غير قادر على التحرير، فمن المحتمل أن يكون التلوث الداخلي قد أدى إلى تشويش آلية القفاز.
الفشل الكامل للصمام حيث يحدث تسرب خلفي يعني أن القفاز أو المقعد تعرض للضرر. يمكن أن تندمج الجزيئات المعدنية من أي مكان آخر في نظامك في أسطح الغلق، مما يمنع الإغلاق المحكم. عند هذه النقطة، استبدل صمام Z2S 10 بالكامل بدلاً من محاولة إجراء إصلاحات ميدانية. إن المعالجة الدقيقة المطلوبة لأسطح الختم المناسبة تجعل الإصلاح الميداني غير عملي.
مقارنة حجم 10 البدائل
تقوم شركة Parker Hannifin بتصنيع صمامات عدم الرجوع التي يتم تشغيلها بشكل تجريبي بأحجام مماثلة لـ Z2S 10. توفر صمامات الساندويتش CETOP 05 من Parker مواصفات قابلة للمقارنة مع تصميمات داخلية مختلفة قليلاً. تتوافق أسعارها عادةً مع مستويات Bosch Rexroth، لذا يعتمد اختيارك على مكونات النظام الحالية وعلاقات الموزعين أكثر من اعتماده على اعتبارات التكلفة.
تنتج HYDAC صمامات فحص ذات لوحة ساندويتش يتم تركيبها وفقًا لأنماط ISO 4401-05 المطابقة لبصمة Z2S 10. تؤكد HYDAC على مقاومة التآكل وتوفر أنواعًا مختلفة بميزات ما قبل الفتح التي تقلل الصدمات الهيدروليكية أثناء انتقالات الصمامات. أسعارها أعلى بحوالي 10 إلى 15 بالمائة من Check Valve Sandwich Plate Z2S 10، لكن التطبيقات الحساسة لارتفاع الضغط قد تبرر العلاوة.
يمثل Huade HD Z2S 10 خيارًا بديلاً مباشرًا تم تصنيعه في الصين. تحتفظ Huade بأبعاد التركيب وأنماط المنافذ وتقييمات الضغط متطابقة أثناء البيع بأسعار أقل بكثير. نجح العديد من المستخدمين في نشر صمامات Huade في التطبيقات الحساسة من حيث التكلفة حيث يحمل التوقف عن العمل عواقب يمكن التحكم فيها. ومع ذلك، تستفيد أنظمة السلامة الحيوية من سجل الجودة الراسخ والدعم الفني الشامل الذي توفره شركة Bosch Rexroth.
تنتج شركة Eaton Vickers صمامات فحص تجريبية مُحسّنة لمعدلات تدفق أعلى. إذا تجاوز تطبيقك حد 80 لترًا في الدقيقة لـ Z2S 10، ففكر في بدائل Vickers التي قد توفر خصائص تدفق أفضل. تستخدم أنماط التركيب الخاصة بها أبعادًا متشابهة ولكنها ليست متطابقة، لذا تحقق من التوافق قبل الطلب.
تقوم شركة Sun Hydraulics بتصنيع صمامات فحص تجريبية على طراز الخرطوشة والتي توفر بديلاً لتصميمات ألواح الساندويتش. على الرغم من أنها ليست بدائل مباشرة لـ Z2S 10، إلا أن خراطيش Sun يمكنها تحقيق وظائف مماثلة بتصميمات متشعبة مختلفة. يعد هذا الخيار منطقيًا في المقام الأول لتصميمات الأنظمة الجديدة بدلاً من التطبيقات التحديثية.
اختلافات السلسلة وأرقام الأجزاء
تنتج شركة Bosch Rexroth لوحة Check Valve Sandwich Plate Z2S 10 في عدة تسميات متسلسلة. تمثل سلسلة 5X الإنتاج الحالي بأختام NBR لتطبيقات الزيوت المعدنية. لا تزال السلسلة السابقة مثل 50 و60 تظهر في الأنظمة القديمة، ولكن يجب أن تحدد عمليات التثبيت الجديدة مكونات 5X لتوفير أفضل الأجزاء من الآن فصاعدًا.
تؤدي إضافة "V" إلى رقم الجزء إلى تحديد أختام FKM بدلاً من NBR القياسي. على سبيل المثال، تستخدم Z2S10-1-5X أختام الزيت المعدني بينما تستخدم Z2S10-1-5X/V أختام FKM المصنفة لإستر الفوسفات أو السوائل الاصطناعية. وهذا التمييز مهم في تطبيقات مثل الأنظمة الهيدروليكية المقاومة للحريق أو الأنظمة التي تستخدم زيوتًا قابلة للتحلل صديقة للبيئة.
يظهر تكوين الحظر في رقم الجزء كرمز حرف. يشير "A" إلى الحظر على المنفذ A فقط، بينما يحظر "B" المنفذ B فقط، ويحظر "AB" كلا المنفذين. تستخدم معظم التطبيقات التكوين AB لأنه يوفر أقصى قدر من المرونة لتصميمات الدوائر المختلفة. يخدم حظر المنفذ الواحد أغراضًا متخصصة حيث تحتاج إلى الإمساك بجانب واحد فقط من المشغل.
يظهر ضغط التكسير كرمز رقمي: "1" يحدد 3 بار، "2" يشير إلى 5 بار، "3" يعني 7.5 بار، و"4" يعين 10 بار ضغط تكسير. توفر ضغوط التشقق المنخفضة تحكمًا أكثر إحكامًا ولكنها قد تسمح بمزيد من الضغط على الظهر قبل الجلوس. تتحمل ضغوط التكسير الأعلى تقلبات ضغط النظام بشكل أفضل ولكنها تتطلب المزيد من الضغط التجريبي لفتحها.
أرقام الأجزاء الكاملة مثل R900409844 أو R900481624 تحدد تكوينات Z2S 10 المحددة في نظام الطلب الخاص بـ Bosch Rexroth. استخدم دائمًا أرقام الأجزاء الكاملة هذه عند طلب قطع بديلة للتأكد من حصولك على مواصفات الصمام الصحيحة تمامًا لتطبيقك. يمكن أن تؤدي الأوصاف العامة أو أرقام الأجزاء غير المكتملة إلى تلقي تكوينات غير صحيحة.
استكشاف المشكلات الشائعة وإصلاحها
عندما تفشل لوحة ساندويتش صمام الفحص Z2S 10 في حمل الحمل وتسمح بانجراف المشغل، هناك عدة أسباب تستحق التحقيق. أولاً، تأكد من أن المنافذ التجريبية لا تتلقى ضغطًا غير مقصود يؤدي إلى فتح الصمام. يمكن للخطوط التجريبية المتقاطعة أو الصمامات الاتجاهية المتسربة أن تمارس ضغطًا كافيًا لفتح Z2S 10 حتى عندما تتوقع انسدادها.
تحقق من وجود تلوث في السائل الهيدروليكي عن طريق أخذ عينة من الزيت وتحليلها لمعرفة عدد الجسيمات. حتى الجسيمات الدقيقة غير المرئية للفحص بالعين المجردة يمكن أن تمنع الختم المناسب. إذا تجاوزت مستويات التلوث مواصفات ISO 4406 20/18/15، فقم بتنظيف أو استبدال مرشحات النظام وفكر في إضافة ترشيح أكثر دقة إلى Z2S 10.
فحص أنماط التسرب الخارجي بعناية. تشير التسريبات حول الأخاديد الدائرية إما إلى موانع تسرب تالفة، أو عزم دوران غير مناسب للمسمار، أو أسطح تثبيت مشوهة. يشير تسرب الزيت من جسم الصمام نفسه إلى حدوث تلف داخلي يتطلب استبدال الصمام بالكامل. لا تحاول مطلقًا إصلاح المكونات الداخلية في الميدان لأن الدقة المطلوبة تتجاوز قدرات ورشة العمل النموذجية.
إذا لم يتم تحرير Z2S 10 عند تطبيق الضغط الدليلي، فقم بقياس الضغط الفعلي في المنافذ التجريبية X وY أثناء التشغيل. تحتاج إلى ضغط يتجاوز مواصفات ضغط التكسير بالإضافة إلى أي احتكاك في الممرات التجريبية. يعد الضغط التجريبي غير الكافي هو السبب الأكثر شيوعًا لفشل الإطلاق. تحقق من عدم وجود خطوط تجريبية مسدودة، أو ممرات تجريبية صغيرة الحجم، أو عدم كفاية الضغط من صمام الاتجاه الخاص بك.
عادةً ما تشير الضوضاء غير العادية الصادرة عن لوحة ساندويتش صمام الفحص Z2S 10 أثناء التشغيل إلى التجويف أو احتجاز الهواء. تأكد من أن وصلات الخزان تحافظ على مستويات الزيت المناسبة وأن خطوط الشفط لا تدخل الهواء. يمكن أن يؤدي تلف التجويف إلى تدمير مقعد الصمام وأسطح القفاز بسرعة، مما يتطلب استبدالًا كاملاً.
التطورات المستقبلية
يستمر تصميم النظام الهيدروليكي في التحرك نحو مزيد من القدرة على المراقبة والتشخيص. في حين أن لوحة ساندويتش صمام الفحص Z2S 10 الأساسية تظل مكونًا ميكانيكيًا بحتًا، إلا أن الأنظمة الحديثة تدمج بشكل متزايد مستشعرات الضغط ومحولات الوضع في مجمعات الصمامات. توفر هذه المستشعرات تعليقات في الوقت الفعلي حول تشغيل الصمام وصحة النظام دون الحاجة إلى إجراء تعديلات على Z2S 10 نفسه.
يؤدي التحول نحو الأنظمة الكهروهيدروليكية إلى إنشاء تطبيقات جديدة لصمامات الفحص التي يتم تشغيلها بشكل تجريبي. تتعامل المحركات الكهربائية مع تحديد المواقع بدقة بينما توفر الدوائر الهيدروليكية قوة احتياطية عالية، كما تعمل Z2S 10 على تأمين الأوضاع الهيدروليكية أثناء انقطاع الطاقة. تعمل هذه العلاقة التكميلية على توسيع حالات استخدام صمامات الفحص المدمجة في أنظمة الطاقة الهجينة.
تقود اللوائح البيئية التغييرات في تركيبات السوائل الهيدروليكية. تكتسب الزيوت القابلة للتحلل الحيوي والبدائل منخفضة السمية حصة في السوق، خاصة في المعدات المتنقلة والمواقع الحساسة بيئيًا. قد تتضمن مواصفات Z2S 10 المستقبلية مواد مانعة للتسرب تم تحسينها خصيصًا لأنواع السوائل الجديدة هذه بما يتجاوز خيارات NBR وFKM الحالية.
يستمر التصغير في المكونات الهيدروليكية المتنقلة حيث يسعى مصنعو المعدات إلى تقليل الوزن وتحسين الكفاءة. يخدم Z2S 10 بالفعل التطبيقات المدمجة بشكل جيد، ولكن حتى المتغيرات الأصغر قد تظهر للأنظمة الهيدروليكية الدقيقة في الروبوتات ومعدات التصنيع الدقيقة.
تحديد اختيارك
يبدأ اختيار لوحة ساندويتش صمام الفحص Z2S 10 بحساب الحد الأقصى لمتطلبات التدفق لديك. إذا كانت المحركات الخاصة بك تحتاج إلى أكثر من 80 لترًا في الدقيقة، فإن الطرازات الأكبر Z2S 16 أو Z2S 22 تناسب تطبيقك بشكل أفضل. بالنسبة للتدفقات التي تقل عن 80 لترًا في الدقيقة، يوفر Z2S 10 الأداء الأمثل في حزمة مدمجة.
تحديد الحد الأقصى لضغط التشغيل الخاص بك بعد ذلك. يتعامل تصنيف 315 بار لـ Z2S 10 مع معظم تطبيقات المعدات الصناعية والمتنقلة. إذا كان نظامك يعمل تحت ضغط أقل من 150 بار، فأنت في حدود قدرة الصمام. تتطلب الأنظمة التي تقترب أو تتجاوز 250 بار اهتمامًا دقيقًا بجميع مكونات النظام بما في ذلك الترشيح المناسب وصيانة الختم.
ضع في اعتبارك قيود المساحة المتصاعدة بعناية. تضيف لوحة الساندويتش Z2S 10 25 مم إلى ارتفاع المكدس، ويبلغ حجم الغلاف الإجمالي 162 مم × 57 مم. تأكد من أن منطقة تركيب المشعب أو الصمام لديك تستوعب هذه الأبعاد مع وجود مساحة كافية للتوصيلات الهيدروليكية والوصول إلى الصيانة.
يحدد توافق السوائل اختيار مادة الختم. تعمل أختام NBR القياسية بشكل موثوق مع الزيوت الهيدروليكية ذات الأساس البترولي والتي تشكل غالبية التطبيقات الصناعية والمتنقلة. تتطلب سوائل إستر الفوسفات أو المكونات الهيدروليكية الاصطناعية أو الزيوت القابلة للتحلل الحيوي أختام FKM المحددة عن طريق إضافة علامة V إلى رقم الجزء الخاص بك.
تؤثر اعتبارات الميزانية على اختيارك لمكونات Bosch Rexroth الأصلية أو البدائل المتوافقة. إن تطبيقات السلامة الهامة حيث يمكن أن يتسبب فشل الصمام في حدوث إصابة أو تلف كبير في الممتلكات تبرر علاوة المعدات الأصلية. قد تقبل التطبيقات الأقل تطلبًا بدائل ذات تكلفة محسنة من الشركات المصنعة مثل Huade دون المساس بالموثوقية المقبولة.
توفر لوحة ساندويتش صمام الفحص Z2S 10 أداءً مثبتًا في التطبيقات الهيدروليكية المدمجة. إن الجمع بين الحجب الموثوق به، والإصدار التجريبي، وشكل لوحة الساندويتش الموفرة للمساحة يجعلها مناسبة للمعدات المحمولة، والآلات الصناعية، وأنظمة التصنيع المتخصصة. يساعدك فهم المواصفات ومتطلبات التثبيت واحتياجات الصيانة على نشر هذا الصمام بفعالية في دوائرك الهيدروليكية.
