عندما تحتاج الأنظمة الهيدروليكية إلى تحكم موثوق في التدفق دون تسرب، فإن لوحة ساندويتش صمام عدم الرجوع Z2S 22 تبرز كحل مثبت. يدعم مكون Bosch Rexroth المعدات الصناعية لسنوات، وفهم كيفية عمله يمكن أن يساعدك على اتخاذ قرارات أفضل فيما يتعلق بالإعداد الهيدروليكي لديك.

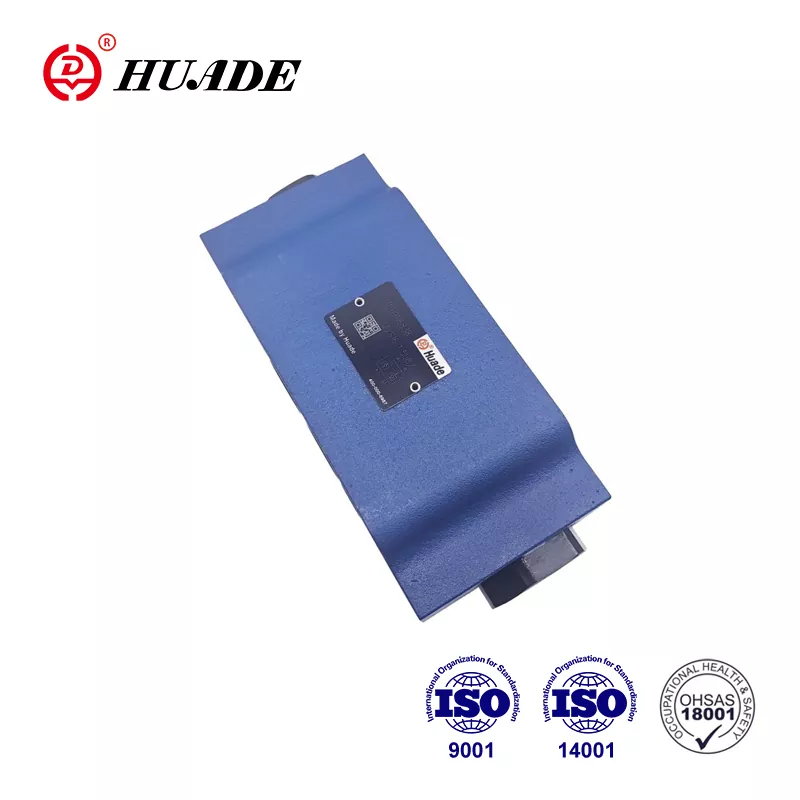

ما الذي يجعل Z2S 22 مختلفًا؟
تعمل لوحة ساندويتش صمام عدم الرجوع Z2S 22 كصمام فحص يتم تشغيله بشكل تجريبي ومصمم لأنظمة حجم NG25. على عكس صمامات الفحص الأساسية المحملة بنابض، تستخدم لوحة الساندويتش هذه تصميمًا من مرحلتين يوفر تحكمًا أفضل عند تحرير الضغط. يسمح الصمام بالتدفق الحر في اتجاه واحد مع منع التدفق العكسي، ويمكن فتحه من الجانب المسدود عند تطبيق الضغط الدليلي على المنفذ X.
تصميم لوحة الساندويتش يعني أنه يمكنك تكديسها عموديًا بين المكونات الهيدروليكية الأخرى. وهذا يوفر المساحة في تركيبات الآلة المزدحمة. تتبع Z2S 22 أنماط المنافذ ISO 4401-08-08-0-05، مما يجعلها متوافقة مع المشعبات الهيدروليكية القياسية المستخدمة عبر أنواع المعدات المختلفة.
ما يميز صمام الفحص هذا هو ميزة الفتح المسبق في معظم الإصدارات. عندما يفتح الصمام الطيار، يتحرر الضغط تدريجيًا من خلال نظام التخميد بدلاً من إطلاقه دفعة واحدة. ويمنع هذا موجات الصدمة والضوضاء التي تؤدي إلى إتلاف موانع التسرب والتسبب في حدوث مشكلات تتعلق بالصيانة في الأنظمة الهيدروليكية.
المواصفات الفنية التي تهمك
تتعامل لوحة الساندويتش ذات الصمام اللارجعي Z2S 22 مع أقصى ضغط عمل يصل إلى 315 بار ومعدلات تدفق تصل إلى 450 لترًا في الدقيقة. تأتي هذه الأرقام من اختبارات استخدام الزيت المعدني HLP46 عند 40 درجة مئوية. يتراوح وزن جسم الصمام ما بين 12 إلى 13 كجم، بأبعاد 212 مم طول، 117 مم عرض، و100 مم ارتفاع.
تتراوح خيارات ضغط التشقق من 3 بار إلى 10 بار، وتتميز بالرموز من 1 إلى 4 في رقم الجزء. ارتفاع ضغط التكسير يعني عرقلة عكسية أقوى ولكنه يتطلب المزيد من الضغط التجريبي للفتح. يعمل الصمام بدرجات حرارة الزيت الهيدروليكي من سالب 30 إلى موجب 80 درجة مئوية عند استخدام أختام NBR التي تغطي معظم البيئات الصناعية.

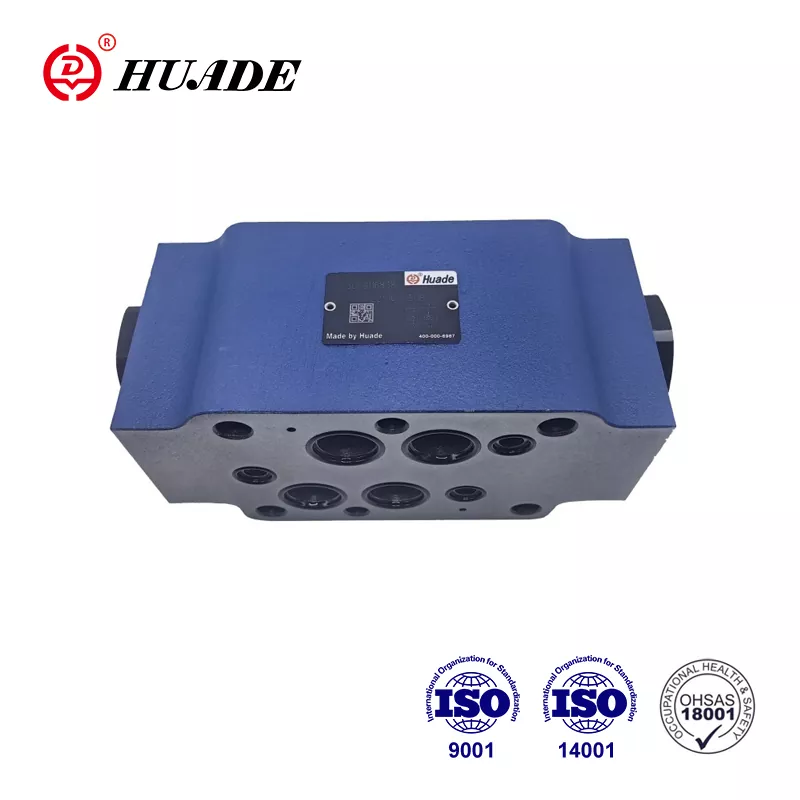

تتضمن اتصالات المنفذ المواضع P وA وB وT وX وY. يتصل المنفذان A وB بالمشغلات، بينما يتلقى المنفذ X ضغطًا تجريبيًا لتحرير وظيفة الفحص. يتطلب التثبيت ستة مسامير M12 مع عزم دوران يصل إلى 70 نيوتن متر، ويحتاج سطح التثبيت إلى معدل خشونة Rz 4 أو أكثر سلاسة لمنع التسربات.
تحافظ لوحة شطيرة صمام الفحص Z2S 22 على عدم التسرب في اتجاه الحجب أثناء التشغيل العادي. وهذا مهم لتطبيقات مثل تثبيت الأسطوانات العمودية في موضعها طوال الليل أو أثناء توقف الصيانة. حتى بعد أشهر من التوقف، يجب أن يحافظ الصمام على إحكام إغلاقه دون انحراف.
كيف يعمل Z2S 22 فعليًا
يتحرك التدفق بحرية من A1 إلى A2 أو B1 إلى B2 عبر الصمام عندما يدفع الضغط في الاتجاه المفتوح. يتم فتح صمام رفرف بسيط تحت ضغط التدفق، مما يخلق الحد الأدنى من المقاومة. تُظهر منحنيات انخفاض الضغط سلوكًا خطيًا تقريبًا، مما يعني أن التدفق يزداد بشكل متوقع مع ارتفاع الضغط.
في الاتجاه العكسي، يجلس الصمام الرفرف بقوة على جسم الصمام، مما يؤدي إلى إنشاء مانع التسرب. يستخدم الصمام تصميمًا للمقعد الكروي بمساحة A2 وقفازًا بمساحة A1. عندما يدخل الضغط الدليلي عبر المنفذ X، فإنه يعمل على منطقة بكرة التحكم A3. تبلغ نسبة المساحة بين A3 وA2 حوالي 1 إلى 12.5، مما يعني أنك بحاجة إلى ضغط تجريبي منخفض نسبيًا لفتح الصمام الرئيسي.
تبدأ آلية ما قبل الفتح بالعمل قبل وصول الضغط الطيار الكامل. عندما يبدأ بكرة التحكم في التحرك، تظهر فتحة صغيرة تسمح بتعادل الضغط تدريجيًا. تمنع هذه الفتحة المبطنة انخفاض الضغط المفاجئ الذي يسبب تأثيرات المطرقة المائية في الخطوط الهيدروليكية. تعمل عملية التخميد على حماية أختام المضخة ووصلات الخراطيم وأختام قضبان الأسطوانة من أحمال الصدمات.
الإصدارات الخاصة تغير هذه العملية الأساسية. يضيف متغير SO40 منفذ G1/4 خارجي للتحكم التجريبي، وهو مفيد عندما تحتاج إلى تشغيل الصمام عن بعد. يعمل إصدار SO60 على تهوية بكرة التحكم إلى منفذ T، مما يحسن دقة الإطلاق في بعض تصميمات الدوائر.
حيث يعمل صمام الفحص Z2S 22 بشكل أفضل
تستخدم أنظمة الأتمتة الصناعية لوحة شطيرة صمام الفحص Z2S 22 على نطاق واسع. تعتمد آلات القولبة بالحقن على هذه الصمامات لتثبيت ألواح القالب أثناء دورات التبريد. تستخدمها مكابح الضغط للحفاظ على موضع الكبش عند إيقاف تشغيل المضخات الهيدروليكية بين عمليات الانحناء. تحتاج الأذرع الآلية إلى الصمام لمنع انجراف الحمل عند الإمساك بالوضع.
تستفيد معدات مناولة المواد مثل الرافعات الشوكية والرافعات المقصية من التصميم الخالي من التسرب. قد يسمح صمام فحص الزنبرك القياسي بتسرب كافٍ لخفض المنصة ببطء على مدار ساعات. تعمل لوحة الساندويتش Z2S 22 على التخلص من هذه المشكلة، مع الحفاظ على موضعها إلى أجل غير مسمى دون تشغيل المضخة.
تعمل أنظمة التحكم في ميل توربينات الرياح في ظروف صعبة مع تقلبات درجات الحرارة ومخاطر التلوث. تتعامل لوحة شطيرة صمام الفحص مع هذه البيئات عند إقرانها بالترشيح المناسب. تتطلب تطبيقات قطاع الطاقة الموثوقية لأن فشل الصمام أثناء تشغيل التوربينات يمكن أن يؤدي إلى تلف علب التروس باهظة الثمن.
يعد تصميم الساندويتش المدمج أمرًا مهمًا للغاية في المعدات المحمولة حيث تكون المساحة أعلى من قيمتها. تقوم الحفارات والرافعات والآلات الزراعية بوظائف متعددة في مناطق محدودة. يؤدي تكديس صمام عدم الرجوع Z2S 22 بين صمامات الاتجاه وألواح الساندويتش الأخرى إلى تقليل حجم المشعب مقارنة بصمامات الفحص التقليدية المثبتة على الأنابيب.
مقارنة خيارات الصمام
تكلف صمامات الفحص القياسية المحملة بنابض أقل من Z2S 22، وتتراوح عادةً من 200 إلى 500 دولار. إنها تعمل بشكل جيد مع التطبيقات البسيطة ولكنها تفتقر إلى التحكم التجريبي وغالبًا ما تظهر تسربًا بسيطًا. تكون سرعة الاستجابة أبطأ لأن الزنبرك يجب أن ينضغط قبل أن يبدأ التدفق.
تتعامل صمامات فحص الرقاقة ذات القرص المزدوج مع تدفقات أكبر، تتجاوز أحيانًا 500 لترًا في الدقيقة. إنها تزن أقل من ألواح الساندويتش وتعمل بشكل جيد في أنظمة الأنابيب ذات الضغط المنخفض تحت 250 بار. ومع ذلك، يمكن أن تظل صمامات القرص مغلقة إذا وصل التلوث بين القرص والمقعد. مقاومة التآكل أقل أيضًا في التصميمات القياسية.
عادةً ما تتكلف لوحة ساندويتش صمام عدم الرجوع Z2S 22 ما بين 1000 و1500 دولار اعتمادًا على التكوين والمورد. يعكس هذا السعر المرتفع قدرة التشغيل التجريبي، والتصميم الخالي من التسرب، وفوائد التكامل. قد تكون تكاليف الصيانة أقل على مدى عمر الصمام لأن تصميم الساندويتش يحمي المكونات الداخلية من التلف الخارجي.
تُظهر مقارنات الأداء أن Z2S 22 يحافظ على تدفق ثابت يصل إلى 450 لترًا في الدقيقة عند 315 بار، بينما تبدأ العديد من اختبارات الزنبرك في إظهار زيادة في انخفاض الضغط بما يزيد عن 300 لتر في الدقيقة. كما يستجيب التصميم الذي يتم تشغيله بشكل تجريبي بشكل أسرع لإشارات التحكم مقارنة بالأنواع المحملة بنابض لأنه لا يقاوم قوة الزنبرك أثناء الفتح.
متطلبات التثبيت التي يجب أن تعرفها
قم بتركيب لوحة شطيرة صمام عدم الرجوع Z2S 22 في أي اتجاه، على الرغم من أن التراص العمودي هو الأكثر شيوعًا. قم بتنظيف سطحي التزاوج جيدًا قبل التجميع. يمكن لأي أوساخ أو نتوءات أو مادة حشية قديمة أن تخلق مسارات تسرب تؤثر على التصميم الخالي من التسرب.
قم بتطبيق حلقات الختم المتوفرة على كل منفذ قبل وضع الصمام. توضع الأختام في الأخاديد المُشكَّلة في وجه لوحة الساندويتش. تأكد من أن الأختام مثبتة بشكل صحيح وغير ملتوية، مما قد يؤدي إلى بثقها تحت الضغط.
تستخدم أنماط البراغي ستة براغي ذات غطاء M12 بنمط ISO قياسي. أحكم ربط البراغي على شكل نجمة إلى عزم دوران 70 نيوتن متر. يمكن أن يؤدي الإفراط في ربط الصمام إلى تشويه جسم الصمام والتسبب في ربط الأجزاء الداخلية. يسمح عدم الشد بالتسرب الخارجي وفقدان الضغط المحتمل.
بالنسبة لإصدارات SO40 ذات المنافذ التجريبية الخارجية، قم بتوصيل تركيبات G1/4 بمصدر الضغط التجريبي الخاص بك. تأكد من أن الضغط الدليلي يتجاوز ضغط التكسير بنسبة 50 بالمائة على الأقل لضمان الفتح الكامل. يؤدي الضغط الدليلي غير الكافي إلى فتح جزئي وتقييد التدفق.
التحقق من نظافة النظام قبل بدء التشغيل. تتطلب لوحة ساندويتش صمام عدم الرجوع Z2S 22 زيتًا هيدروليكيًا يتوافق مع رمز النظافة ISO 4406 20/18/15 أو أفضل. وهذا يعني وجود أقل من 5000 جسيم أكبر من 4 ميكرون لكل ملليلتر من السائل. يتسبب التلوث في 80 بالمائة من حالات فشل الصمامات وفقًا لبيانات صيانة الصناعة.
الصيانة واستكشاف الأخطاء وإصلاحها
تعمل تغييرات الفلتر المنتظمة على حماية لوحة شطيرة صمام الفحص من التلف الناتج عن التلوث. قم بتغيير المرشحات على فترات زمنية موصى بها لنوع الزيت الهيدروليكي لديك. تعمل الزيوت المعدنية مثل HLP46 لفترة أطول بين التغييرات مقارنة بالسوائل القابلة للتحلل الحيوي، والتي قد تحتاج إلى ضعف الخدمة المتكررة.
افحص الصمام أثناء إيقاف تشغيل صيانة النظام. ابحث عن تسرب الزيت الخارجي حول أوجه لوحة الساندويتش، مما يشير إلى تآكل الختم أو ارتخاء مسمار التثبيت. يظهر التسرب الداخلي على شكل انجراف للمشغل مع مرور الوقت، على الرغم من أن هذا أمر نادر مع التثبيت المناسب.
إذا واجه الصمام مشاكل في الانجراف، فتحقق من ضغط الدليل أولاً. قد لا يؤدي الضغط الدليلي غير الكافي إلى فتح الصمام بالكامل، مما يتسبب في تقييد التدفق وتحرير الوضع بشكل غير كامل. قم بقياس الضغط الفعلي في منفذ X في ظل ظروف التحميل، وليس الضغط الساكن فقط.
تشير الضوضاء أو الصدمات أثناء فتح الصمام إلى مكونات ما قبل الفتح المفقودة أو التالفة. تفتقر بعض طرز Z2S 22 الأقدم إلى هذه الميزة، كما أن التحديث إلى الإصدار SO55 يحل المشكلة. يؤدي انخفاض الضغط المفاجئ إلى حدوث طرق يؤدي في النهاية إلى إتلاف الأختام والوصلات في جميع أنحاء النظام.
عادةً ما يرجع فشل الفتح إلى التلوث الذي يعيق بكرة التحكم التجريبية. يؤدي تنظيف النظام وتركيب الترشيح المناسب إلى إصلاح معظم الحالات. قد تتطلب المشكلات المستمرة تفكيك الصمام وفحص المقعد الكروي وأسطح القفاز بحثًا عن الجزيئات أو الجزيئات المدمجة.
قم بتخزين ألواح ساندويتش صمام عدم الرجوع الاحتياطية في المناطق الجافة بعيدًا عن درجات الحرارة القصوى. احتفظ بأغطية واقية على المنافذ لمنع التلوث أثناء التخزين. أختام بديلة للمخزون لـ NBR أو FKM وفقًا لمتطلبات النظام الخاص بك، حيث يمكن أن يحدث تدهور الختم بسبب تقادم الرف على مدار عدة سنوات.
تفاصيل الطلب ورقم الجزء
تستخدم لوحة ساندويتش صمام عدم الرجوع Z2S 22 نظام رقم الجزء المنظم. ابدأ بـ Z2S 22، ثم أضف تسمية القناة. تعني العلامة المتقطعة قناة مزدوجة لكل من الجانبين A وB. يحدد الحرف A أو B وحده تشغيل القناة الواحدة على هذا الجانب فقط.
بعد ذلك يأتي رمز ضغط التكسير من 1 إلى 4، وهو ما يمثل 3، 5، 7.5، أو 10 بار على التوالي. توفر الأرقام الأعلى حظرًا عكسيًا أقوى ولكنها تحتاج إلى مزيد من الضغط التجريبي. ثم يظهر 5X في جميع الطرازات القياسية، متبوعًا برموز المعالجة السطحية الاختيارية مثل J50 للتخميل.
تضيف الإصدارات الخاصة رموزًا مثل SO40 للمنافذ التجريبية الخارجية أو SO60 للتهوية من التخزين المؤقت إلى الخزان. يحدد الحرف V الموجود في النهاية أختام FKM بدلاً من NBR القياسي للتوافق مع درجات الحرارة العالية أو السوائل القوية. قد يقرأ المثال الكامل Z2S 22 A 2 5X V SO40.
يتم طلب مجموعات التثبيت ذات الأختام والحشيات بشكل منفصل. تحقق من كتالوج Bosch Rexroth للحصول على مجموعات متوافقة تتوافق مع إصدار الصمام الخاص بك. يؤدي استخدام مواد مانعة للتسرب خاطئة إلى حدوث عطل سريع، خاصة مع المكونات الهيدروليكية المقاومة للحريق أو الزيوت القابلة للتحلل.
العثور على موردين موثوقين
تبيع شركة Bosch Rexroth منتجاتها مباشرةً من خلال متجرها عبر الإنترنت والموزعين الإقليميين. تضمن القنوات الرسمية قطع الغيار الأصلية والدعم الفني المناسب. يتم تنزيل أوراق البيانات من موقعهم باستخدام رقم المستند R900432915.
تعمل BuyRexroth كموزع رئيسي للطلب عبر الإنترنت والشحن الفوري للتكوينات الشائعة. تبلغ أسعارها حوالي 1426 دولارًا للوحات الساندويتش ذات الصمامات الاختيارية القياسية Z2S 22 مع التسليم النموذجي خلال يوم إلى ثلاثة أيام عمل.
تقدم الأسواق الثانوية على موقع eBay الصمامات المستعملة والفائضة من 500 إلى 1000 دولار. من المنطقي شراء قطع غيار مستعملة في المعدات القديمة، لكن افحصها بعناية بحثًا عن أي تلف أو تآكل. قد لا تكون الأختام المفقودة أو التالفة واضحة في الصور.
يحمل الموردون الصناعيون مثل Hydraulics Online وPha-Auto Z2S 22 جنبًا إلى جنب مع الأنظمة الهيدروليكية الكاملة. إنهم يقدمون الدعم الفني المحلي ويمكنهم المساعدة في أسئلة التثبيت. يمكن للمشترين بالجملة التفاوض على أسعار أفضل من خلال الاتصال المباشر مع ممثلي Bosch Rexroth الإقليميين.
يقدم المصنعون الصينيون بدائل بتكاليف أقل من خلال منصات مثل صنع في الصين. وفي حين أن هذه المنتجات قد تعمل مع تطبيقات أقل أهمية، إلا أن خصائص الجودة والأداء تختلف عن منتجات Bosch Rexroth الأصلية. توقع اختلافات في تقييمات الضغط ومواد الختم وتفاوتات الأبعاد.
اعتبارات توافق السوائل
تعمل الزيوت الهيدروليكية المعدنية مثل HL وHLP بشكل مثالي مع أختام NBR القياسية في لوحة ساندويتش صمام الفحص Z2S 22. وتظل هذه السوائل الأكثر شيوعًا في المكونات الهيدروليكية الصناعية بسبب أدائها المستقر وتكلفتها المعقولة.
تتطلب السوائل المقاومة للحريق اهتمامًا خاصًا. تحدد أنواع HFDU وHFDR الحد الأقصى للضغط بـ 210 بار بدلاً من التصنيف القياسي البالغ 315 بار. ويجب ألا تتجاوز درجات حرارة التشغيل 60 درجة مئوية مع هذه السوائل. قد ينخفض عمر الخدمة بنسبة 30 إلى 100 بالمائة مقارنة بتشغيل الزيوت المعدنية.
تعمل المكونات الهيدروليكية القابلة للتحلل الحيوي مثل HETG وHEES مع Z2S 22 ولكنها تحتاج إلى فترات صيانة متكررة. تمتص هذه السوائل الرطوبة بسهولة أكبر وتتحلل بشكل أسرع من الزيوت المعدنية. قم بتغيير المرشحات بشكل متكرر ومراقبة نظافة النظام عن كثب.
غالبًا ما تتطلب السوائل الاصطناعية أختام FKM بدلاً من NBR القياسي. يحدد رمز V الموجود في رقم الجزء مادة الختم هذه. تحقق من جداول التوافق قبل اختيار صمام لأنظمة السوائل الاصطناعية أو الغريبة. يؤدي استخدام مواد مانعة للتسرب خاطئة إلى حدوث تورم أو تصلب سريع مما يؤدي إلى التسرب أو الارتباط.
قد تعمل سوائل جليكول الماء اعتمادًا على التركيبة المحددة. استشر الدعم الفني لشركة Bosch Rexroth بشأن مواصفات السوائل الخاصة بك قبل الطلب. تهاجم بعض السوائل ذات الأساس المائي مواد الختم القياسية أو تؤدي إلى تآكل المكونات الداخلية.
الأداء في بيئات مختلفة
تؤثر درجات الحرارة القصوى على أداء لوحة شطيرة صمام الفحص Z2S 22. تتطلب البداية الباردة تحت سالب 20 درجة أختام NBR، بينما تتعامل FKM مع درجات حرارة أعلى تصل إلى 80 درجة محيطة. تتغير لزوجة السوائل مع تغير درجة الحرارة، مما يؤثر على خصائص التدفق وزمن الاستجابة.
تتطلب البيئات القذرة ترشيحًا ممتازًا. تواجه معدات البناء والتعدين تلوثًا مستمرًا من الغبار والماء والحطام. إن تركيب نظام الترشيح الذي يتوافق مع ISO 4406 20/18/15 يمنع معظم مشاكل التلوث، ولكن الظروف القاسية قد تحتاج إلى ترشيح أكثر دقة.
تستفيد التطبيقات عالية الاهتزاز من أسلوب تركيب لوحة الساندويتش. يمكن أن ترتخي صمامات الفحص الملولبة بمرور الوقت من الاهتزاز، بينما تظل ألواح الساندويتش المثبتة بمسامير آمنة. استخدم مركب قفل الخيوط على مسامير التثبيت في بيئات الاهتزاز الشديدة.
تعرض الإعدادات الساحلية والبحرية المكونات الهيدروليكية للهواء المالح والرطوبة. يوفر علاج التخميل J50 الاختياري مقاومة أفضل للتآكل للجزء الخارجي من جسم الصمام. تظل المكونات الداخلية محمية بالزيت الهيدروليكي، لكن تلوث الرطوبة يصبح مصدر قلق أكبر بالقرب من الماء.
يؤثر الارتفاع على الأداء الهيدروليكي من خلال علاقات الضغط ودرجة الحرارة. قد تحتاج المعدات عالية الارتفاع إلى إعدادات مختلفة لضغط التكسير بسبب اختلاف الضغط الجوي. التشاور مع المهندسين الهيدروليكيين للتركيبات التي يزيد ارتفاعها عن 2000 متر.
التطورات المستقبلية في تكنولوجيا الصمامات الهيدروليكية
يمثل تكامل المراقبة الإلكترونية الخطوة التالية لمكونات مثل لوحة ساندويتش صمام الفحص Z2S 22. يمكن لأجهزة الاستشعار المدمجة في لوحات ساندويتش الإبلاغ عن معدلات التدفق الفعلية، وانخفاض الضغط، وظروف التآكل الداخلي. تصبح الصيانة التنبؤية ممكنة عندما تكتشف الأنظمة تدهور الأداء قبل حدوث الفشل.
تستمر مواد الختم المحسنة في التقدم. توفر مركبات البوليمر الجديدة مقاومة كيميائية أفضل وعمر خدمة أطول عبر نطاقات درجات حرارة أوسع. تكون تكلفة هذه المواد أكثر في البداية ولكنها تقلل من وقت توقف الصيانة وتكرار الاستبدال.
قد يؤدي التصنيع الإضافي إلى تغيير كيفية إنتاج المكونات الهيدروليكية. يمكن لأجسام الصمامات المطبوعة ثلاثية الأبعاد تحسين مسارات التدفق الداخلي بما يتجاوز ما تسمح به الآلات. قد تؤدي الأشكال الهندسية الداخلية المعقدة إلى تحسين الأداء مع تقليل الوزن واستخدام المواد.
ستقوم الأنظمة الهيدروليكية الذكية بضبط معلمات الصمام تلقائيًا بناءً على ظروف التشغيل. يمكن لصمام الفحص أن يغير ضغط التكسير الخاص به ليتناسب مع متطلبات الحمل، مما يحسن كفاءة الطاقة. قد يتم تعديل الضغوط الدليلية للحصول على سرعات فتح مثالية في ظل ظروف تدفق مختلفة.
تمثل لوحة ساندويتش صمام عدم الرجوع Z2S 22 تقنية ناضجة تخدم الاحتياجات الصناعية الحالية بشكل موثوق. في حين أن التحسينات ستأتي تدريجيًا، فمن المرجح أن تظل مبادئ التصميم الأساسية لصمامات الفحص التجريبية ذات صلة لسنوات عديدة عبر التطبيقات الهيدروليكية في جميع أنحاء العالم.
