عند العمل مع الأنظمة الهيدروليكية، تحتاج إلى مكونات تحافظ على تدفق السوائل في الاتجاه الصحيح. يعد Check Valve RVP 25 جهازًا موثوقًا مصممًا للقيام بذلك بالضبط. يتيح هذا الصمام تدفق الزيت الهيدروليكي بحرية في اتجاه واحد مع منع أي تدفق للخلف. إنه مفهوم بسيط، لكن Check Valve RVP 25 يقوم بهذه المهمة بشكل جيد للغاية في أنظمة الضغط المتوسط إلى العالي.
ينتمي RVP 25 إلى عائلة صمامات عدم الرجوع التي صنعتها شركات أوروبية معروفة مثل HYDAC وMHA Zentgraf. يمكنك أيضًا العثور على إصدارات متوافقة من شركات مثل Huade وHengli. يتم تركيب هذه الصمامات مباشرة على المتشعبات، وهي عبارة عن كتل معدنية تنظم التوصيلات الهيدروليكية. يوفر هذا التصميم المساحة ويجعل التثبيت أكثر نظافة من استخدام تركيبات الأنابيب الفردية.
يشير الرقم "25" إلى الحجم الاسمي للصمام، والذي يبلغ قطره DN25 أو بوصة واحدة تقريبًا. يتعامل هذا الحجم مع معدلات تدفق متوسطة إلى كبيرة، تتراوح عادة بين 150 و550 لترًا في الدقيقة. وهذا يكفي لمعدات البناء والآلات الصناعية والأنظمة الآلية. يعمل Check Valve RVP 25 بشكل أفضل في التطبيقات التي تحتاج فيها إلى تدفق ثابت في اتجاه واحد دون ركوب الدراجات بشكل متكرر.
كيف يعمل صمام الفحص RVP 25 فعليًا
ستجد داخل Check Valve RVP 25 بعض الأجزاء الأساسية التي تعمل معًا. يوجد جسم صمام، ومقعد مخروطي الشكل، ومكبس أو كرة متحركة، وزنبرك، وأختام مطاطية تسمى الحلقات O. التصميم واضح ومباشر، مما يجعله موثوقًا.
عندما يدفع السائل الهيدروليكي عبر الصمام في الاتجاه الصحيح، يتغلب الضغط على قوة الزنبرك. وهذا يدفع المكبس بعيدًا عن مقعده، مما يخلق فتحة لتمرير السائل. يكون انخفاض الضغط أثناء هذا التدفق الأمامي منخفضًا نسبيًا، وعادةً ما يكون مجرد بضعة أشرطة حتى عند معدلات التدفق العالية. تعني هذه الكفاءة أن المضخة الخاصة بك لا تعمل بجهد أكبر من اللازم.
عندما يحاول السائل التدفق للخلف، يقوم الزنبرك على الفور بدفع المكبس إلى الخلف باتجاه المقعد. يخلق الشكل المخروطي ختمًا محكمًا، ويساعد الضغط العكسي في الواقع على الضغط على الختم بشكل أكثر إحكامًا. هذا الاتصال من المعدن إلى المعدن يوقف كل التسرب تقريبًا. وفقًا لمعايير الصناعة مثل DIN EN 12266، يحقق Check Valve RVP 25 ما يسمى بتصنيف "التسرب الصفري"، على الرغم من أن الحد الأدنى من التسرب يعد أمرًا طبيعيًا في ظروف العالم الحقيقي.
تستخدم الشركات المصنعة المختلفة تصميمات داخلية مختلفة قليلاً. تستخدم إصدارات HYDAC عادةً مكبسًا مخروطيًا الشكل للتحكم الدقيق. غالبًا ما تستخدم نماذج Zentgraf تصميمًا كرويًا، والذي يستجيب بشكل أسرع عند الضغوط المنخفضة. يعمل كلا الأسلوبين بشكل جيد، لكن التصميم المخروطي يوفر عمومًا تفاوتات أكثر صرامة. يتعامل Check Valve RVP 25 من أي من الشركات المصنعة مع الزيوت الهيدروليكية ذات الأساس المعدني مع لزوجة تتراوح بين 2.8 و500 ملليمتر مربع في الثانية. ستحتاج إلى الحفاظ على تصفية السائل الهيدروليكي إلى 20 ميكرون على الأقل لمنع التلوث داخل الصمام.
المواصفات الفنية التي تهمك
يساعدك فهم مواصفات Check Valve RVP 25 على اختيار الصمام المناسب لنظامك. يعد ضغط العمل أحد أهم الأرقام. تتعامل معظم صمامات RVP 25 مع ما يصل إلى 350 بارًا، أي ما يعادل حوالي 5000 رطل لكل بوصة مربعة. تم تصنيف بعض الإصدارات من الموردين مثل Huade وHengli بـ 315 بار، وهو ما لا يزال كافيًا لمعظم التطبيقات. ينطبق تصنيف الضغط هذا عند استخدام الزيت المعدني القياسي في درجات الحرارة العادية.
يختلف الحد الأقصى لمعدل التدفق قليلاً بين الشركات المصنعة. تقوم HYDAC بتصنيف Check Valve RVP 25 بمعدل 150 جالونًا في الدقيقة أو حوالي 568 لترًا في الدقيقة. تدعي شركة Zentgraf والشركات المصنعة الصينية المتوافقة أن معدلات التدفق تتراوح بين 400 و550 لترًا في الدقيقة. يعتمد التدفق الفعلي الذي يمكن لنظامك التعامل معه على مقدار انخفاض الضغط الذي يمكنك قبوله. عند معدلات التدفق الأعلى، يزداد انخفاض الضغط، مما قد يؤثر على كفاءة النظام بشكل عام.
يحدد ضغط الفتح، والذي يسمى أيضًا ضغط التكسير، متى يبدأ فتح صمام الفحص RVP 25. الإصدارات القياسية مفتوحة عند حوالي 7 رطل لكل بوصة مربعة أو 0.5 بار. وهذا منخفض بدرجة كافية بحيث لا يخلق الصمام مقاومة غير ضرورية أثناء التشغيل العادي. ومع ذلك، يمكنك طلب إصدارات ذات ضغوط فتح أعلى، تتراوح من 25 رطل لكل بوصة مربعة إلى 65 رطل لكل بوصة مربعة أو 4.5 بار. تعمل ضغوط الفتح الأعلى بشكل أفضل في الأنظمة التي تحتاج فيها إلى منع أي تدفق عكسي طفيف، حتى في ظل الحد الأدنى من الضغط العكسي. ضع في اعتبارك أن الشركات المصنعة تسمح بتسامح زائد أو ناقص 30 بالمائة على قيم ضغط الفتح هذه.
نطاق درجة الحرارة هو اعتبار عملي آخر. يعمل صمام الفحص RVP 25 بأمان من سالب 20 درجة مئوية إلى موجب 100 درجة مئوية. وهذا يساوي سالب 4 درجات فهرنهايت إلى 212 درجة فهرنهايت. تأتي هذه الحدود من الحلقات المطاطية، والتي عادة ما تكون مصنوعة من مواد FPM أو NBR. يتعامل FPM مع درجات الحرارة المرتفعة بشكل أفضل، في حين أن تكلفة NBR أقل وتعمل بشكل جيد في الظروف المعتدلة.
جسم الصمام نفسه مصنوع من الفولاذ الكربوني، وغالبًا ما يكون مطليًا بالفوسفات لمقاومة التآكل. يستخدم المكبس أو الكرة المتحركة الفولاذ المقسى لتحمل ملايين الدورات دون أن يتآكل. تقدم بعض الشركات المصنعة طلاء الزنك كمعالجة سطحية بديلة. تجعل اختيارات المواد هذه صمام Check Valve RVP 25 متينًا في البيئات الصناعية القذرة.
تتضمن خيارات الاتصال خيوط NPT ومنافذ SAE O-ring وخيوط BSPP. ومع ذلك، يقوم معظم المستخدمين بتثبيت Check Valve RVP 25 مباشرة على المشعب باستخدام البراغي بدلاً من التوصيلات الملولبة. يعد أسلوب التثبيت هذا أنظف وأكثر موثوقية للأنظمة ذات الصمامات المتعددة.
الأبعاد المادية ومتطلبات التثبيت
إن الحصول على الأبعاد الصحيحة أمر مهم عند دمج Check Valve RVP 25 في المجمع الهيدروليكي الخاص بك. يبلغ طول الصمام حوالي 172 ملم، وارتفاعه 79.5 ملم، ويختلف عرضه وفقًا للطراز المحدد. يبلغ طوله حوالي 6.8 بوصة وطوله 3.1 بوصة. يبلغ طول وجه التثبيت حيث يتم تثبيت الصمام في المشعب 165 ملم وعرضه 120 ملم في إصدارات HYDAC.
تتباعد المنافذ التي يدخل إليها السائل ويخرج منها بمقدار 100 ملم من مركز إلى آخر. هذا هو التباعد القياسي المستخدم عبر العديد من المكونات الهيدروليكية، مما يسهل تصميم المجمعات التي تستوعب صمامات متعددة. يبلغ قطر المنفذ نفسه 28 ملم، وهو مناسب للتركيبات مقاس بوصة واحدة.
ستحتاج إلى حفر ثقوب تثبيت في المشعب الخاص بك لقبول صمام الفحص RVP 25. يجب أن يبلغ قطر هذه الثقوب 11.5 ملم، وأن تكون متباعدة عن بعضها بمقدار 60 ملم. تستخدم معظم التركيبات أربعة إلى ستة مسامير M10، يبلغ قطرها 10 ملم. عزم الدوران الموصى به لهذه البراغي هو 70 نيوتن متر، مما يضمن إحكام الغلق دون الإضرار بجسم الصمام أو المشعب. قد يؤدي الإفراط في التشديد إلى تشقق الهيكل أو تشويه سطح الختم.
قبل تثبيت Check Valve RVP 25، تأكد من أن سطح التركيب المشعب الخاص بك مسطح وسلس. يجب أن تكون خشونة السطح أفضل من 0.8 ميكرومتر، ويجب أن يكون التسطيح في حدود 0.01 ملم لكل 100 ملم من الطول. تمنع هذه التفاوتات الضيقة التسربات حول الختم الدائري. يبلغ حجم الحلقة O القياسية لـ RVP 25 32 ملم في 3 ملم.
عندما تكون جاهزًا للتثبيت، ضع طبقة رقيقة من الزيت الهيدروليكي المتوافق أو الشحوم على الحلقة الدائرية. يساعد هذا التشحيم المقعد الدائري بشكل صحيح دون التواء أو قرص. ضع صمام الفحص RVP 25 على المشعب وقم بتشغيل جميع مسامير التثبيت يدويًا. ثم قم بربطها تدريجيًا بنمط متقاطع، على غرار الطريقة التي تقوم بها بربط صواميل العجلات في السيارة. هذا التشديد المتساوي يمنع تزييف جسم الصمام.
يمكن تثبيت Check Valve RVP 25 في أي اتجاه. يمكنك تركيبه أفقيًا أو رأسيًا أو بزاوية. فقط تأكد من أن اتجاه التدفق يطابق السهم المحدد على جسم الصمام. يُظهر السهم اتجاه التدفق الحر، حيث يجب أن يدخل السائل عند المنفذ P1 ويخرج عند المنفذ P2. سيؤدي تثبيت الصمام للخلف إلى منع التدفق بالكامل، مما قد يؤدي إلى تلف المضخة أو المكونات الأخرى.
الوزن هو اعتبار آخر إذا كنت تصمم نظامًا متنقلًا. يزن Check Valve RVP 25 حوالي 5.8 كجم، أي حوالي 12.8 رطل. يتضمن ذلك جسم الصمام وأجهزة التثبيت القياسية. قد تزن الإصدارات الأكبر ذات تكوينات المنافذ المختلفة أكثر قليلاً.
مقارنة مختلف المصنعين والموردين
تقوم العديد من الشركات بتصنيع Check Valve RVP 25 أو ما يعادله. يساعدك فهم الاختلافات على اتخاذ قرار شراء ذكي بناءً على ميزانيتك واحتياجات الأداء.
ربما يكون HYDAC هو الاسم الأكثر شهرة في صمامات الفحص الهيدروليكي. يوفر صمام الفحص RVP 25 الخاص بهم أكبر مجموعة من خيارات ضغط الفتح، من 7 رطل لكل بوصة مربعة إلى 65 رطل لكل بوصة مربعة. تخضع صمامات HYDAC لاختبارات صارمة وتأتي مع شهادة ISO 9001. ستجد منتجات HYDAC من خلال موزعين مثل ValinOnline وMotion Industries عبر أمريكا الشمالية وأوروبا. الجانب السلبي هو التكلفة. عادةً ما يتراوح سعر وحدات HYDAC Check Valve RVP 25 بين 300 و500 دولار أمريكي اعتمادًا على التكوين. ومع ذلك، فإن التوفر ممتاز، ويمكنك عادة الحصول على قطع الغيار بسرعة.
تنتج شركة MHA Zentgraf نماذج Check Valve RVP 25 للسوق الأوروبية في المقام الأول. تستخدم صماماتهم تصميمًا كرويًا بدلاً من المكبس المخروطي، والذي يفضله بعض المهندسين لضغوط الفتح المنخفضة. صمامات Zentgraf مدمجة وتعمل بشكل جيد في المساحات الضيقة. إنها تلبي معايير DIN وتوفر خيارات التخصيص. وسعره يتراوح بين 200 إلى 400 دولار. يمكنك العثور على صمامات Zentgraf من خلال DirectIndustry وأحيانًا على موقع eBay، على الرغم من أن توفرها خارج أوروبا قد يكون محدودًا.

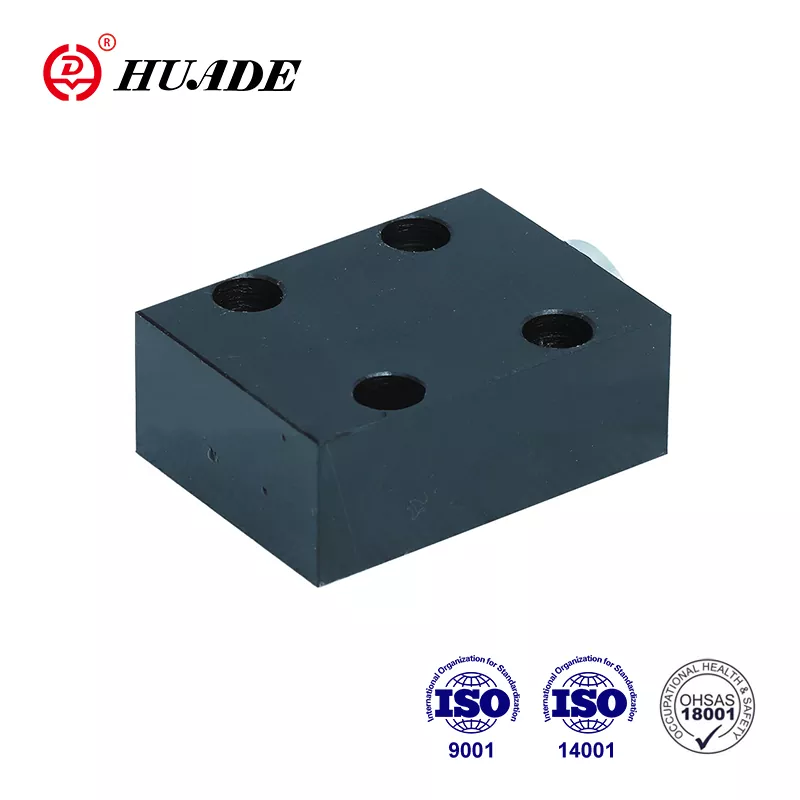

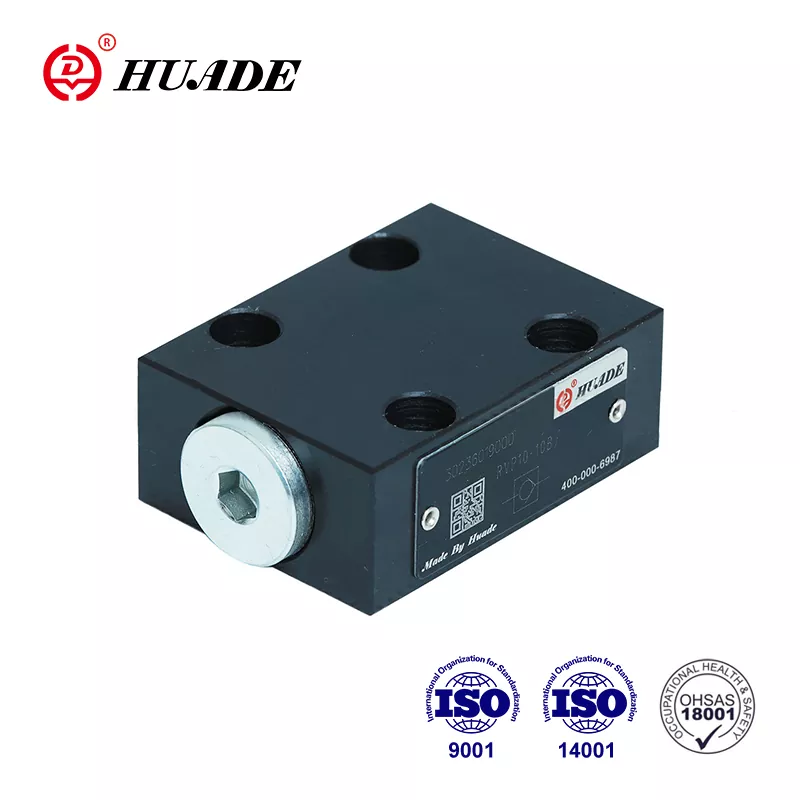

يقوم المصنعون الصينيون مثل Huade وHengli بتصنيع إصدارات متوافقة من Check Valve RVP 25 بأسعار أقل بكثير. تقوم Huade بتسويق صماماتها على أنها متوافقة مع Rexroth، مما يعني أنها سوف تتلاءم فعليًا مع الأماكن المصممة لمكونات Rexroth. تبدأ الأسعار بحوالي 42 دولارًا فوب من الصين، على الرغم من أنك ستحتاج إلى حساب رسوم الشحن والاستيراد. غالبًا ما يكون الحد الأدنى لكميات الطلب قطعة واحدة فقط، مما يجعل Huade جذابة للمشاريع الصغيرة أو الإصلاحات. تقدم Hengli أسعارًا مماثلة وتضيف خيارات مثل مقاومة التآكل المحسنة من خلال الطلاءات الخاصة.
توجد اختلافات في الجودة بين العلامات التجارية المتميزة والميزانية. تتمتع صمامات HYDAC وZentgraf عادةً بتفاوتات تصنيع أكثر صرامة، مما يعني ضغوط فتح أكثر اتساقًا وعمر خدمة أطول. تعمل وحدات Check Valve RVP 25 الصينية الصنع بشكل جيد للعديد من التطبيقات، ولكن قد ترى المزيد من الاختلاف من صمام إلى صمام. إذا كنت تقوم ببناء نظام بالغ الأهمية حيث يمكن أن يكون الفشل خطيرًا أو مكلفًا، فإن دفع مبلغ إضافي مقابل صمام HYDAC أو Zentgraf أمر منطقي. بالنسبة للمعدات الصناعية العامة ذات المتطلبات الأقل تطلبًا، توفر صمامات Huade أو Hengli قيمة جيدة.
تقدم جميع هذه الشركات المصنعة شهادة ISO 9001، مما يعني أنها تتبع معايير إدارة الجودة. يحمل البعض أيضًا شهادات بيئية مثل ISO 14001 وشهادات السلامة مثل ISO 45001. عند الطلب، تأكد من أن المورد الخاص بك يمكنه تقديم شهادات المواد وتقارير الاختبار إذا كنت في حاجة إليها للامتثال التنظيمي.
تطبيقات العالم الحقيقي لصمام الفحص RVP 25
يظهر Check Valve RVP 25 في العديد من أنواع المعدات الهيدروليكية في مختلف الصناعات. يساعدك فهم هذه التطبيقات على معرفة مكان تناسب هذا الصمام مع الأنظمة الحقيقية.
تستخدم معدات البناء ونقل التربة Check Valve RVP 25 على نطاق واسع. على سبيل المثال، تمتلك الحفارات أذرعًا هيدروليكية تحتاج إلى الاحتفاظ بموضعها عندما يتوقف المشغل عن تحريك أدوات التحكم. يمنع صمام الفحص RVP 25 المثبت في الأسطوانة الزيت من التدفق للخلف، مما قد يسمح للذراع بالسقوط. تحافظ وظيفة حمل الحمولة هذه على سلامة المشغلين وتسمح بالتحكم الدقيق. تظهر تطبيقات مماثلة في الجرافات والرافعات والرافعات الشوكية.
تستفيد آلات التصنيع من تركيبات Check Valve RVP 25 بعدة طرق. تستخدم مراكز التصنيع باستخدام الحاسب الآلي المشابك الهيدروليكية لتثبيت قطع العمل أثناء عمليات القطع. تضمن صمامات الفحص بقاء المشابك مشدودة حتى في حالة تقلب ضغط المضخة. تقوم آلات القولبة بالحقن بضخ البلاستيك الساخن إلى قوالب تحت ضغط عالٍ. يمنع صمام الفحص RVP 25 البلاستيك من التدفق للخلف عبر دائرة الحقن، مما قد يؤدي إلى إهدار المواد وإبطاء الإنتاج.
تولد معدات معالجة المعادن مثل المكابس والمقصات قوى هائلة من خلال الأسطوانات الهيدروليكية. تحتاج هذه الأنظمة إلى صمامات فحص موثوقة لمنع الحركة غير المنضبطة عندما يقوم المشغل بتحرير عناصر التحكم. يتعامل صمام الفحص RVP 25 مع الضغوط العالية ومعدلات التدفق النموذجية في تطبيقات الأعمال المعدنية. ويعني انخفاض الضغط المنخفض أن النظام يظل فعالاً حتى أثناء الدورات السريعة.
تشتمل المعدات الزراعية، بما في ذلك الجرارات والحصادات، على أنظمة هيدروليكية للأدوات والتوجيه. يعمل صمام الفحص RVP 25 على حماية المضخات الهيدروليكية من أضرار الدوران العكسي التي قد تحدث عند إيقاف تشغيل محرك الجرار. ويساعد الصمام أيضًا في الحفاظ على الضغط في دوائر الرفع، مما يمنع الأدوات من الانجراف ببطء إلى الأسفل عند ركنها على المنحدرات.
غالبًا ما تستخدم خطوط الإنتاج الآلية الطاقة الهيدروليكية للمهام المتكررة مثل الختم والضغط ومعالجة المواد. يتناسب Check Valve RVP 25 مع الكتل المتعددة التي تتحكم في أسطوانات متعددة من موقع مركزي. يعمل هذا الأسلوب المنظم على تقليل الأنابيب وتوفير المساحة وتبسيط عملية استكشاف الأخطاء وإصلاحها. معدلات تدفق تصل إلى 550 لترًا في الدقيقة تجعل RVP 25 مناسبًا حتى لمعدات الإنتاج السريعة.
يتضمن أحد الأمثلة المحددة نظام تجميع آلي حيث يعمل Check Valve RVP 25 جنبًا إلى جنب مع صمامات تخفيف الضغط في مشعب مدمج. يتحرك ذراع الروبوت بسرعة ودقة، مما يتطلب معدلات تدفق تبلغ حوالي 600 لتر في الدقيقة. من خلال تثبيت Check Valve RVP 25، حقق المهندسون كفاءة نظام أفضل بنسبة 15 بالمائة مقارنة بالإعدادات السابقة. ويعني انخفاض الضغط المنخفض أن المضخة تستخدم طاقة أقل، مما يقلل من تكاليف التشغيل.
غالبًا ما تشتمل وحدات الطاقة الهيدروليكية الثابتة في المصانع على وحدات Check Valve RVP 25 عند منافذ المضخة. وهذا يمنع ضغط النظام من التدفق العكسي عبر المضخة عند توقفها، مما قد يتسبب في حدوث تلف. يسمح الصمام أيضًا ببدء تشغيل أكثر سلاسة لأن المضخة لا تحتاج إلى التغلب على ضغط النظام على الفور. هذا التطبيق بسيط ولكنه مهم للموثوقية.
الصيانة واستكشاف الأخطاء وإصلاحها لصمام الفحص الخاص بك RVP 25
تحافظ الصيانة الدورية على عمل Check Valve RVP 25 بشكل صحيح لسنوات. والخبر السار هو أن هذه الصمامات تحتاج إلى الحد الأدنى من الاهتمام إذا تم تركيبها بشكل صحيح وتشغيلها ضمن حدود التصميم الخاصة بها.
ابدأ بالفحص البصري كل ستة إلى اثني عشر شهرًا، اعتمادًا على مدى صعوبة عمل النظام لديك. ابحث عن أي تسرب للزيت حول جسم الصمام أو سطح التثبيت. قد تشير بضع قطرات إلى وجود حلقة دائرية مهترئة تحتاج إلى الاستبدال. قد يعني التسرب الشديد أن مسامير التثبيت قد خففت أو تلف سطح المشعب. تأكد من أن جميع مسامير التثبيت تظل مشدودة عند عزم الدوران المحدد البالغ 70 نيوتن متر.
يخبرك اختبار ضغط الفتح ما إذا كان الزنبرك الداخلي لا يزال يعمل بشكل صحيح. ستحتاج إلى مقعد اختبار مع أدوات تحكم في الضغط والتدفق قابلة للتعديل. قم بتوصيل صمام الفحص RVP 25 بطاولة الاختبار وقم بزيادة الضغط تدريجيًا في الاتجاه الأمامي. لاحظ الضغط الذي يبدأ عنده التدفق. قارن هذا بمواصفات الصمام. إذا زاد ضغط الفتح بشكل ملحوظ، فقد يكون هناك تلوث في الصمام مما يؤدي إلى إبعاد المكبس عن مقعده. إذا انخفض ضغط الفتح، فقد يضعف الزنبرك بسبب التعب أو التآكل.
يصبح التنظيف الداخلي ضروريًا إذا لاحظت أن Check Valve RVP 25 ملتصق أو يستجيب ببطء. قم بإزالة الصمام من المشعب وقم بتفكيكه بعناية. تتطلب بعض الصمامات أدوات خاصة لتجنب إتلاف الأجزاء الداخلية. قم بتنظيف جميع المكونات باستخدام مذيب متوافق مع السائل الهيدروليكي الخاص بك. تعمل المشروبات الروحية المعدنية بشكل جيد في أنظمة الزيوت المعدنية. افحص المقعد المخروطي والمكبس بحثًا عن التآكل أو الخدوش. حتى العيوب الصغيرة يمكن أن تسبب التسرب. تحقق من الربيع بحثًا عن التآكل أو التشوه الدائم.
استبدل الحلقات الدائرية أثناء أي خدمة رئيسية. تفقد هذه الأختام المطاطية مرونتها بمرور الوقت، خاصة إذا تعرضت لدرجات حرارة شديدة أو سوائل غير متوافقة. استخدم حلقات دائرية بديلة أصلية تتوافق مع المادة الأصلية. تكلف حلقات FPM O أكثر من NBR ولكنها تدوم لفترة أطول في الظروف الحارة. ضع طبقة رقيقة من السائل الهيدروليكي على الحلقات الدائرية الجديدة أثناء التجميع.
يمكن استبدال خرطوشة الصمام الموجودة داخل Check Valve RVP 25 في معظم الطرز. إذا وجدت تآكلًا أو تلفًا كبيرًا، فغالبًا ما يكون طلب خرطوشة جديدة أكثر اقتصادًا من محاولة إصلاح المكونات الفردية. تأكد من أن قطع الغيار تأتي من الشركة المصنعة الأصلية أو من مصدر متوافق تم التحقق منه. قد لا تستوفي الأجزاء العامة نفس مواصفات التسامح.
قم بتخزين وحدات Check Valve RVP 25 الاحتياطية في مكان نظيف وجاف. ختم المنافذ بأغطية بلاستيكية لمنع التلوث. قد يؤدي التخزين في درجة حرارة عالية إلى إتلاف الحلقات الدائرية، لذا احتفظ بقطع الغيار في منطقة يمكن التحكم في مناخها إن أمكن. افحص الصمامات المخزنة سنويًا واستبدل أي حلقات دائرية تظهر عليها علامات التدهور.
اعتبارات التشغيل الهامة
تؤثر عدة عوامل على مدى جودة أداء Check Valve RVP 25 في نظامك المحدد. إن فهم هذه الاعتبارات يساعدك على تجنب المشاكل.
تردد الدورة مهم أكثر مما يدركه معظم الناس. يتعامل Check Valve RVP 25 مع ركوب الدراجات العرضية بشكل جيد للغاية، ولكنه غير مصمم للتشغيل السريع والمستمر. عادةً ما يحدد المصنعون الحد الأقصى لعمر الدورة وهو 10000 عملية للإصدارات القياسية. إذا كانت دورات التطبيق الخاصة بك أكثر تكرارًا، فسوف تتآكل أسطح الزنبرك والختم بشكل أسرع. فكر في استخدام صمام فحص يتم تشغيله بشكل تجريبي لتطبيقات الدورة العالية بدلاً من ذلك.
تعمل لزوجة السائل على تغيير انخفاض الضغط من خلال صمام الفحص RVP 25. وتفترض المواصفات وجود زيت معدني ذو لزوجة تبلغ حوالي 335 SUS، وهو أمر نموذجي للمكونات الهيدروليكية الصناعية. تؤدي السوائل الأكثر سمكًا إلى حدوث انخفاضات أعلى في الضغط، مما يقلل من كفاءة النظام ويولد المزيد من الحرارة. قد لا تعمل السوائل الرقيقة على تشحيم الأجزاء الداخلية بشكل كافٍ، مما يؤدي إلى تآكل أسرع. التزم بنطاق اللزوجة المحدد من 2.8 إلى 500 ملليمتر مربع في الثانية للحصول على أفضل النتائج.
يعد التلوث العدو الرئيسي لجميع الصمامات الهيدروليكية، بما في ذلك صمام الفحص RVP 25. ولا يمكن للخلوصات الضيقة داخل الصمام أن تتحمل الأوساخ أو الجزيئات المعدنية. قم دائمًا بتصفية السائل الهيدروليكي إلى 20 ميكرون على الأقل، ويفضل 10 ميكرون أو أقل. قم بتثبيت الفلتر في أعلى صمام الفحص RVP 25 لالتقاط التلوث قبل أن يصل إلى الصمام. قم بتغيير المرشحات بانتظام وفقًا لجدول الشركة المصنعة.
تؤثر درجات الحرارة القصوى على الأداء والعمر. بينما يعمل صمام الفحص RVP 25 من سالب 20 إلى موجب 100 درجة مئوية، فإن البقاء في منتصف هذا النطاق أفضل. درجات الحرارة الباردة جدًا تجعل الأختام قاسية ويمكن أن تزيد من ضغط الفتح. تعمل درجات الحرارة الساخنة جدًا على تليين الأختام وتسريع التآكل. إذا كان نظامك يعمل بشكل ساخن باستمرار، ففكر في الترقية إلى حلقات FPM O أو إضافة مبادل حراري إلى دائرتك الهيدروليكية.
لا يؤثر اتجاه التثبيت على Check Valve RVP 25 ميكانيكيًا، ولكنه قد يكون مهمًا للوصول إلى الصيانة. قم بتركيب الصمام حيث يمكنك الوصول إلى مسامير التثبيت للخدمة المستقبلية. إذا كان ذلك ممكنًا، قم بتوجيهه بحيث يمكن لأي فقاعات هواء محاصرة الهروب بشكل طبيعي. بينما يعمل الصمام في أي وضع، فإن تركيبه بمنافذ أفقية يجعل نزف الهواء أسهل أثناء بدء التشغيل الأولي.
يمكن أن يؤدي ارتفاع ضغط النظام إلى إتلاف أي مكون هيدروليكي، بما في ذلك صمامات الفحص. تأكد من أن نظامك يشتمل على صمامات تخفيف الضغط المناسبة ذات الحجم المناسب لمعدل تدفق المضخة. تم تصنيف صمام الفحص RVP 25 لضغط متواصل يبلغ 350 بار، ولكن الارتفاعات المتكررة فوق هذا التصنيف ستؤدي إلى تقصير عمره. فكر في تركيب مخمدات الضغط أو المراكم إذا كان نظامك يعاني من ارتفاعات متكررة في الضغط.
اختيار صمام الفحص الصحيح RVP 25 لنظامك
يتطلب اختيار مواصفات الصمام الصحيحة مطابقة قدرات الصمام مع متطلبات النظام لديك. ابدأ بتحديد الحد الأقصى لضغط التشغيل لنظامك. أضف هامش أمان لا يقل عن 20 بالمائة لمراعاة ارتفاع الضغط. إذا كان نظامك يعمل عادةً عند 280 بار، فإن تصنيف 350 بار لـ Check Valve RVP 25 يوفر هامشًا كافيًا. بالنسبة للضغوط العالية، ستحتاج إلى سلسلة صمامات مختلفة.
حساب معدل التدفق يأتي بعد ذلك. حدد الحد الأقصى للتدفق عبر الدائرة حيث ستقوم بتثبيت Check Valve RVP 25. قارن ذلك بمعدل تدفق الصمام، والذي يتراوح عادةً من 150 إلى 550 لترًا في الدقيقة اعتمادًا على الشركة المصنعة. لا تنس التحقق من منحنيات انخفاض الضغط. تؤدي معدلات التدفق الأعلى إلى انخفاض أكبر في الضغط، مما يؤدي إلى إهدار الطاقة وتوليد الحرارة. إذا كان التدفق المطلوب يؤدي إلى انخفاض في الضغط يزيد عن 10 بار، ففكر في حجم صمام أكبر أو صمامين بالتوازي.
يعتمد اختيار ضغط الفتح على تطبيقك المحدد. بالنسبة لمعظم الاستخدامات، يعمل ضغط الفتح القياسي البالغ 0.5 بار بشكل جيد. يقلل هذا الإعداد المنخفض من المقاومة أثناء التشغيل العادي. ومع ذلك، قد تحتاج إلى ضغط فتح أعلى في مواقف معينة. إذا كنت تحاول حمل حمولة عموديًا، فإن ضغط الفتح العالي يوفر أمانًا أفضل ضد الانجراف. إذا كنت بحاجة إلى منع أي تدفق خلفي على الإطلاق، حتى الضغط الخلفي البسيط، فاختر ضغط فتح يبلغ 4.5 بار. تذكر أن ضغوط الفتح المرتفعة تزيد أيضًا من انخفاض الضغط الأمامي.
يجب أن يتطابق تكوين المنفذ مع المشعب أو الأنابيب الخاصة بك. يأتي Check Valve RVP 25 مزودًا بخيارات منافذ متنوعة بما في ذلك خيوط NPT ومنافذ SAE O-ring وخيوط BSPP. بالنسبة للتركيب المشعب، تأكد من أن تباعد المنافذ ونمط فتحة التثبيت يتطابقان مع تصميم المشعب الخاص بك. توفر معظم الشركات المصنعة نماذج CAD التي يمكنك استيرادها إلى برنامج التصميم الخاص بك للتحقق من ملاءمتها. قم بتنزيل هذه النماذج قبل الانتهاء من عملية الشراء.
يعد توافق المواد أمرًا بالغ الأهمية لإطالة عمر الصمام. يعمل Check Valve RVP 25 القياسي مع الزيوت الهيدروليكية ذات الأساس المعدني وسوائل إستر الفوسفات. إذا كنت تستخدم خليط الماء والجليكول أو السوائل الاصطناعية أو الزيوت القابلة للتحلل الحيوي، فتحقق من التوافق مع كل من جسم الصمام والأختام. تقدم بعض الشركات المصنعة مواد مانعة للتسرب خاصة للسوائل غير العادية. عندما تكون في شك، اتصل بالدعم الفني للشركة المصنعة للحصول على التوجيه.
تؤثر اعتبارات الميزانية على اختيارك للعلامة التجارية. إذا كانت التكلفة هي اهتمامك الأساسي ولم يكن تطبيقك مهمًا، فإن إصدارات Huade أو Hengli من Check Valve RVP 25 توفر وفورات كبيرة. بالنسبة للتطبيقات الصعبة حيث تكون الموثوقية ذات أهمية قصوى، فإن صمامات HYDAC أو Zentgraf تبرر تكلفتها المرتفعة من خلال الاتساق والدعم الأفضل. ضع في اعتبارك التكلفة الإجمالية للملكية، بما في ذلك فترة التوقف المحتملة في حالة فشل الصمام، وليس فقط سعر الشراء الأولي.
المهلة الزمنية والتوافر مهمان لتخطيط المشروع. تتوفر صمامات HYDAC بسهولة في أمريكا الشمالية وأوروبا، وغالبًا ما يتم شحنها خلال أيام. قد تتطلب الشركات المصنعة الصينية عدة أسابيع للتسليم، خاصة إذا كنت بحاجة إلى التخصيص. خطط لطلبك وفقًا لذلك لتجنب تأخير المشروع.
كيف يقارن صمام الفحص RVP 25 بالخيارات الأخرى
يساعدك فهم البدائل على التأكد من أن Check Valve RVP 25 هو الخيار الصحيح لتطبيقك. توفر العديد من أنواع الصمامات الأخرى التحكم في التدفق في اتجاه واحد، ولكل منها نقاط قوة مختلفة.
تستخدم صمامات الفحص المضمنة القياسية مثل سلسلة RV نفس المبدأ الأساسي مثل RVP 25 ولكنها تتصل بمنافذ ملولبة بدلاً من التثبيت في مشعب. تعمل سلسلة RV بشكل جيد مع أنظمة الأنابيب البسيطة، لكن Check Valve RVP 25 يوفر مساحة كبيرة في التصميمات المتعددة. يمكنك تجميع عدة صمامات RVP 25 في كتلة مدمجة بدلاً من تشغيل الأنابيب إلى صمامات RV فردية. وهذا يقلل من نقاط التسرب ويجعل النظام أكثر تنظيما. ومع ذلك، إذا كنت تقوم بتعديل نظام الأنابيب الحالي، فقد يكون تثبيت صمامات RV أسهل من إعادة التصميم لتركيب المشعب.
توفر صمامات الفحص التي يتم تشغيلها بشكل تجريبي منفذ تحكم إضافي يسمح لك بفتح الصمام حتى في مواجهة الضغط العكسي. تكون هذه الميزة مفيدة عندما تحتاج إلى سحب أسطوانة تم قفلها بواسطة صمام فحص. لا يحتوي Check Valve RVP 25 على هذه الوظيفة التجريبية، مما يجعله أبسط وأقل تكلفة. إذا كنت تحتاج بالتأكيد إلى عملية تجريبية، فستحتاج إلى نوع صمام مختلف. ولكن بالنسبة للتحكم الأساسي في التدفق في اتجاه واحد، فإن صمام Check Valve RVP 25 الأبسط أكثر موثوقية لأنه يحتوي على عدد أقل من الأجزاء التي قد تتعطل.
تستجيب صمامات الفحص من النوع الكروي من الشركات المصنعة مثل Zentgraf بسرعة كبيرة لأن كتلة الكرة أقل من كتلة المكبس المخروطي. تعمل هذه الاستجابة السريعة بشكل جيد في الأنظمة ذات التغيرات السريعة في الضغط. ومع ذلك، فإن التصميمات المخروطية مثل تلك المستخدمة في وحدات HYDAC Check Valve RVP 25 تغلق بشكل أفضل لأن المخروط يوفر مساحة اتصال أكبر بالمقعد. يتعامل التصميم المخروطي أيضًا مع الضغوط العالية بشكل أكثر موثوقية على مدى ملايين الدورات. يعتمد اختيارك بين الكرة والمخروط على ما إذا كنت بحاجة إلى استجابة أسرع أو إغلاق أفضل.
توفر الصمامات التناسبية تحكمًا متغيرًا في التدفق بدلاً من التشغيل البسيط والإيقاف. هذه مختلفة تمامًا عن صمامات الفحص وتخدم غرضًا مختلفًا. لا تخلط بين الاثنين. تكلف الصمامات التناسبية أكثر من ذلك بكثير وتتطلب أدوات تحكم إلكترونية. يعد Check Valve RVP 25 جهازًا سلبيًا يعمل تلقائيًا بناءً على اختلاف الضغط. هذه البساطة تجعلها موثوقة للغاية ومناسبة لمهام التحكم في التدفق الأساسية.
تبدو صمامات التنفيس المحملة بنابض مشابهة لصمامات الفحص ولكنها تؤدي وظيفة مختلفة. تعمل صمامات التنفيس على حماية الأنظمة من الضغط الزائد عن طريق الفتح عندما يتجاوز الضغط الحد المحدد. يعمل صمام الفحص RVP 25 على أساس اتجاه التدفق، وليس مستوى الضغط. تستخدم العديد من الأنظمة كلا النوعين من الصمامات معًا. يمنع صمام الفحص RVP 25 التدفق العكسي بينما تتعامل صمامات التنفيس مع ارتفاع الضغط.
الاتجاهات المستقبلية والتكامل التكنولوجي
تستمر التكنولوجيا الهيدروليكية في التطور، ويتكيف Check Valve RVP 25 مع الصناعة. تقدم بعض الشركات المصنعة الآن صمامات فحص مزودة بأجهزة استشعار مدمجة تراقب التدفق والضغط ودرجة الحرارة. تتصل هذه الصمامات الذكية بشبكات إنترنت الأشياء الصناعية، مما يسمح بمراقبة النظام في الوقت الفعلي. على الرغم من أن تكامل المستشعر ليس شائعًا حتى الآن في RVP 25 على وجه التحديد، إلا أنه يمثل الاتجاه الذي تتجه إليه التكنولوجيا. تصبح الصيانة التنبؤية ممكنة عندما يمكنك تتبع أداء الصمام عن بعد.
تعمل تحسينات علوم المواد على جعل المكونات الهيدروليكية تدوم لفترة أطول في البيئات القاسية. مواد مانعة للتسرب جديدة تقاوم درجات الحرارة المرتفعة والسوائل العدوانية بشكل أفضل من المطاط التقليدي. توفر المعالجات السطحية على أجسام الصمامات مقاومة أفضل للتآكل دون إضافة الكثير من التكلفة. ومع نضوج هذه التقنيات، يمكننا أن نتوقع أن تتمكن وحدات Check Valve RVP 25 من التعامل مع التطبيقات المتزايدة الطلب.
التصغير هو اتجاه آخر يؤثر على الصمامات الهيدروليكية. نظرًا لأن المعدات المتنقلة أصبحت أكثر إحكاما، فهناك ضغط لتقليص المكونات الهيدروليكية مع الحفاظ على الأداء. إن التصميم المثبت على المتشعب لـ Check Valve RVP 25 يعالج بالفعل هذه الحاجة بشكل أفضل من الصمامات المضمنة التقليدية. قد تحزم الإصدارات المستقبلية المزيد من الوظائف في حزم أصغر من خلال تقنيات التصنيع المتقدمة مثل التصنيع الإضافي.
الأفكار النهائية حول صمام الفحص RVP 25
يمثل Check Valve RVP 25 حلاً ناضجًا وموثوقًا للتحكم في التدفق أحادي الاتجاه في الأنظمة الهيدروليكية ذات الضغط المتوسط. ويوفر تصميمه المباشر أداءً متسقًا عبر مجموعة واسعة من التطبيقات، بدءًا من معدات البناء وحتى التصنيع الآلي. إن قدرة الصمام على التعامل مع ضغط يصل إلى 350 بار وتدفق 550 لترًا في الدقيقة يجعله مناسبًا للاستخدام الصناعي المتطلب.
يعود الاختيار بين الشركات المصنعة إلى موازنة التكلفة مع متطلبات الجودة. تقدم HYDAC أداءً متميزًا وتوافرًا على أوسع نطاق. توفر Zentgraf للهندسة الأوروبية إمكانية التخصيص الجيدة. توفر Huade وHengli أداءً وظيفيًا بأسعار مناسبة. تمنحك كل هذه الخيارات المرونة اللازمة لمطابقة اختيار الصمام مع متطلبات المشروع.
يضمن التثبيت والصيانة المناسبين عمر خدمة طويل. قم بتركيب صمام الفحص RVP 25 على سطح مستوٍ ونظيف ومشعب باستخدام براغي مثبتة بشكل صحيح. حافظ على نظافة السائل الهيدروليكي وضمن نطاق درجة الحرارة المحدد. تحقق من ضغط الفتح بشكل دوري واستبدل الحلقات الدائرية أثناء فترات الخدمة الرئيسية.
للحصول على المواصفات التفصيلية ونماذج CAD، قم بزيارة مواقع الشركة المصنعة مثل الموقع الرسمي لشركة HYDAC أو المنصات الهندسية مثل DirectIndustry. إذا كنت مستعدًا للشراء، فإن الموردين مثل ValinOnline وMotion Industries وMade-in-China يقدمون خيارات تسعير مختلفة. سواء كنت تصمم نظامًا جديدًا أو تستبدل صمامًا مهترئًا، فإن Check Valve RVP 25 يوفر أداءً مثبتًا يمكنك الاعتماد عليه.
