هل سبق لك أن شاهدت شاحنة لجمع القمامة وهي تعمل وتساءلت:"كيف يعرف أنه يجب عليه رفع الحاوية أولاً، ثم قلبها بشكل مثالي؟"أو ربما رأيت روبوتات المصانع تعمل بتسلسل وفكر مثاليين،"ما الذي يجعلهم منسقين إلى هذا الحد؟"
قد تفاجئك الإجابة - غالبًا ما يكون جهازًا بسيطًا ولكنه رائع يسمى صمام تسلسل الضغط. وبنهاية هذا الدليل، ستفهم بالضبط كيف تجعل هذه "العقول الميكانيكية" عالمنا يسير بسلاسة.

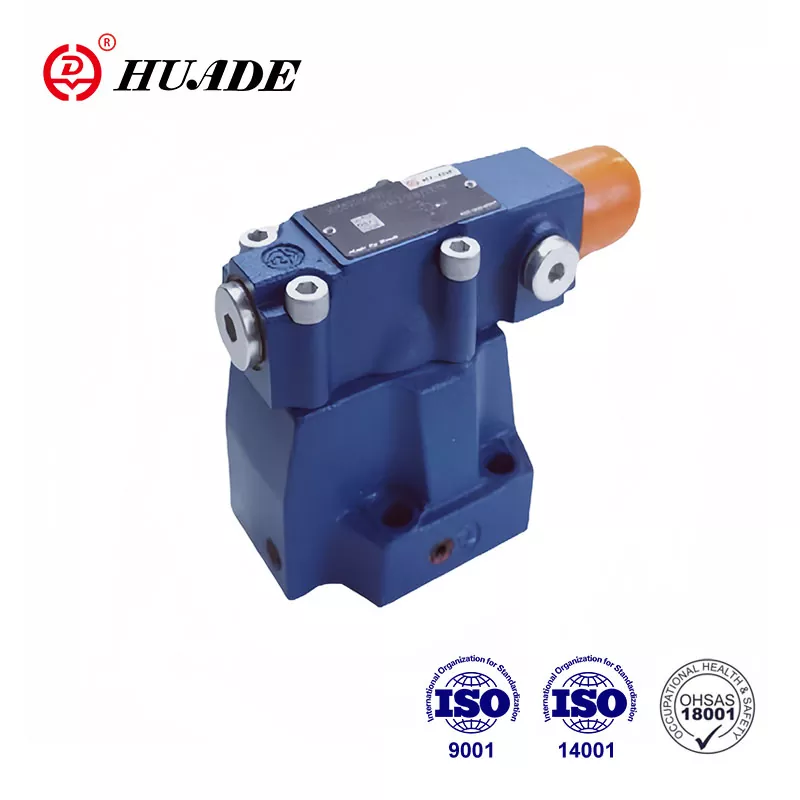

ما هو صمام تسلسل الضغط؟ (الجواب البسيط)
صمام تسلسل الضغط (جزء منصمام التحكم في الضغطالأنظمة) مثلإشارة المرور الذكية للأنظمة الهيدروليكية. مثلما تتحكم إشارة المرور في الوقت الذي يمكن أن تتحرك فيه السيارات، يتحكم هذا الصمام في الوقت الذي يمكن أن تبدأ فيه أجزاء مختلفة من الآلة العمل.
ها هي الفكرة الرئيسية:ويظل مغلقًا (الضوء الأحمر) حتى يتراكم الضغط إلى مستوى معين، ثم يفتح (الضوء الأخضر) للسماح بتدفق السائل الهيدروليكي إلى المكون التالي. يؤدي هذا إلى إنشاء تسلسل تلقائي دون الحاجة إلى أي أجهزة كمبيوتر أو أدوات تحكم كهربائية.
مثال سريع:
فكر في صنع شطيرة زبدة الفول السوداني:
الخطوة 1:جهز الخبز (الإجراء الأساسي)
انتظر:تأكد من وضع الخبز بشكل صحيح
الخطوة 2:أضف زبدة الفول السوداني (الإجراء الثانوي)
يقوم صمام تسلسل الضغط بنفس الشيء بالنسبة للآلات - فهو يتأكد من انتهاء الخطوة 1 بالكامل قبل بدء الخطوة 2.
لماذا تحتاج أجهزتك إلى صمامات تسلسل الضغط
هل تتساءل لماذا لا يمكننا أن نترك كل شيء يحدث دفعة واحدة؟ إليك سبب أهمية التسلسل الصحيح:
بدون التحكم في التسلسل، سيكون لديك فوضى. تخيل لو حاول ناقل الحركة في سيارتك تغيير التروس بينما كان المحرك لا يزال قيد التشغيل، أو إذا بدأت الطابعة ثلاثية الأبعاد في الطباعة قبل تسخين السرير. وهذا بالضبط ما يحدث في الأنظمة الهيدروليكية دون التسلسل الصحيح.
حالة العمل (لماذا يحبهم المهندسون):
صفر الكهرباء المطلوبة- يعمل في البيئات المتفجرة حيث تفشل الإلكترونيات
موثوقية مضادة للرصاص- الأجزاء الأقل تعني حالات فشل أقل (العمر النموذجي: أكثر من 10 سنوات)
وفورات في التكاليف- يمكن استبدال أنظمة PLC بقيمة 5000 دولار بصمام بقيمة 200 دولار
بساطة الصيانة- يمكن لمعظم الفنيين صيانتها بالأدوات الأساسية
سؤال حقيقي:هل تفضل الوثوق ببرنامج كمبيوتر أم بجهاز ميكانيكي بسيط في بيئة قذرة وعالية الضغط؟ يختار معظم المهندسين ذوي الخبرة الميكانيكية في كل مرة.
كيف يعمل صمام تسلسل الضغط؟
مبدأ العمل في الواقع بسيط للغاية:
العملية الأساسية:
يبدأ الإجراء الأساسي- تبدأ الأسطوانة أو المحرك الأول في العمل
يتراكم الضغط- عند اكتمال الإجراء الأول، يتوقف السائل عن الحركة ويرتفع الضغط
يفتح الصمام- بمجرد وصول الضغط إلى نقطة الضبط (مثل 400 رطل لكل بوصة مربعة)، يفتح صمام التسلسل
يبدأ الإجراء الثانوي- يتدفق السائل إلى الأسطوانة أو المحرك الثاني
فكر في الأمر مثل سد في النهر. يحبس السد (صمام التسلسل) المياه حتى يرتفع مستوى الماء (الضغط) بدرجة كافية. ثم يفتح البوابات للسماح بتدفق المياه في اتجاه مجرى النهر.
الأجزاء الرئيسية (ما بالداخل):
جسم الصمام- السكن الرئيسي (مثل المنزل)
ربيع- ضبط "ضغط الزناد" (مثل قفل الباب)
برغي التعديل- قرص الضغط الخاص بك (مثل منظم الحرارة)
منفذ الصرف الخارجي- يحافظ على دقة القراءات (مثل فتحة تخفيف الضغط)
للحصول على نصيحة:يعتبر الصرف الخارجي أمرًا بالغ الأهمية - فبدونه، يمكن أن يؤدي الضغط الخلفي إلى خداع الصمام وفتحه في الوقت الخطأ. حدد دائمًا الصرف الخارجي في تصميم نظامك.
أنواع صمامات التسلسل الهيدروليكي: ما هو النوع الذي تحتاجه؟
محتار في أي نوع تختار؟ وإليك هذا التقسيم الذي سيخلصك من الأخطاء المكلفة.
[مقارنة مع غيرهاأنواع صمامات التحكم في الضغط]
1. صمامات التسلسل الهيدروليكي ذات الفعل المباشر
فكر في الأمر على النحو التالي:باب بسيط محمل بنابض
وقت الاستجابة:بسرعة البرق (2-10 مللي ثانية)
نطاق الضغط:ما يصل إلى 5000 رطل لكل بوصة مربعة عادةً
يكلف:صديقة للميزانية (50 - 300 دولار)
الأفضل لـ:المعدات المتنقلة الصغيرة، وتطبيقات الدورة السريعة
الجانب السلبي:يمكن أن يكون "ثابًا" عند الضغوط العالية
2. صمامات تسلسل الضغط التي يتم تشغيلها بشكل تجريبي
فكر في الأمر على النحو التالي:نظام متطور على مرحلتين
وقت الاستجابة:أبطأ ولكن ثابت (≈100 مللي ثانية)
نطاق الضغط:ما يصل إلى 10,000+ رطل لكل بوصة مربعة
يكلف:استثمار أعلى (200 دولار - 1500 دولار)
الأفضل لـ:مكابس صناعية كبيرة، تصنيع دقيق
ميزة:استقرار الصخور الصلبة في ظل ظروف مختلفة
أيهما يجب أن تختار؟إذا كنت بحاجة إلى السرعة والبساطة، فانتقل إلى التمثيل المباشر. إذا كنت بحاجة إلى الدقة والتعامل مع التدفقات العالية، فإن التشغيل التجريبي هو إجابتك.
تطبيقات صمامات تسلسل الضغط: حيث ستجدها تعمل
هل لديك فضول أين تعمل هذه الصمامات فعليًا؟ إنهم موجودون في كل مكان، وربما تصادفهم يوميًا دون أن تعرف ذلك.
التصنيع والمعدات الصناعية
مراكز التصنيع باستخدام الحاسب الآلي:مشبك الشغل ← بدء القطع ← سحب الأدوات
صب الحقن:أغلق القالب ← حقن البلاستيك ← أخرج الجزء
المكابس الهيدروليكية:وضع المادة ← تطبيق الضغط ← إطلاقها وإخراجها
تطبيقات الآلات المتنقلة
شاحنات القمامة:ارفع الحاوية ← الطرف والتفريغ ← العودة إلى موضعها
معدات البناء:نشر الركائز ← حمل الرفع ← سحب ذراع الرافعة
الآلات الزراعية:ارفع الجهاز ← قم بتشغيل مأخذ الطاقة (PTO) ← ابدأ التشغيل
الأنظمة المتخصصة
التحكم بالاسطوانة التلسكوبية:قم بتمديد الأقسام بالتسلسل المناسب للتشغيل السلس
الأنظمة الهيدروليكية متعددة المراحل:تنسيق المحركات المتعددة دون الضوابط الإلكترونية
النمط؟في أي وقت ترى فيه المعدات الهيدروليكية تقوم بالأشياء بترتيب مثالي، فمن المحتمل أن يكون هناك صمام تسلسلي ينظم العرض.
كيف يختلف صمام تسلسل الضغط عن الصمامات الأخرى؟
من السهل الخلط بين صمامات تسلسل الضغط والصمامات المماثلة الأخرى. وإليك كيفية التمييز بينهما.
[تعرف على المزيد حولوظائف صمام الإغاثة]
صمام التسلسل مقابل صمام الإغاثة
| ميزة | صمام التسلسل | صمام الإغاثة |
|---|---|---|
| غاية | يتحكم في ترتيب العمليات | يحمي النظام من الضغط العالي |
| الحالة الافتراضية | مغلق | مغلق |
| عندما يفتح | عند الضغط المحدد لبدء الإجراء التالي | فقط عندما يرتفع الضغط كثيرا |
| أين يذهب السائل | إلى المشغل التالي | العودة إلى الخزان |
صمام التسلسل مقابل صمام التخفيض
| ميزة | صمام التسلسل | تخفيض صمام |
|---|---|---|
| الحالة الافتراضية | مغلقة عادة | مفتوحة عادة |
| ما يرصده | ضغط المدخل | ضغط المخرج |
| غاية | ابدأ العملية التالية | الحد من الضغط المصب |
دليل اختيار صمام التسلسل الهيدروليكي: احصل عليه بشكل صحيح في المرة الأولى
هل سئمت من تخمين أي صمام سيعمل؟ فيما يلي عملية الاختيار خطوة بخطوة:
الخطوة 1: تعرف على متطلبات النظام لديك
الحد الأقصى لضغط النظام:يجب أن يتعامل الصمام مع 25% أعلى من أعلى ضغط لديك
معدل تدفق الدائرة الثانوية:حساب GPM المطلوب (يجب أن يتعامل الصمام مع 20% أكثر)
الدقة المطلوبة:±50 رطل لكل بوصة مربعة للاستخدام العام، ±10 رطل لكل بوصة مربعة للعمل الدقيق
احتياجات وقت الاستجابة:سريع (<50 مللي ثانية) أو مستقر (>100 مللي ثانية)
الخطوة 2: التحقق من الواقع البيئي
اسأل نفسك هذه الأسئلة:
ما هو نطاق درجة الحرارة؟ (الأختام القياسية تعمل من -10 درجة فهرنهايت إلى +200 درجة فهرنهايت)
ما مدى قذارة البيئة؟ (ضع في اعتبارك مقاومة التلوث)
ما هو نوع السائل الهيدروليكي؟ (البترول، الاصطناعي، الحيوي؟)
هل هناك أي مخاوف بشأن الأجواء المتفجرة؟ (قد يتطلب شهادات خاصة)
الخطوة 3: حساب حجم الصمام الخاص بك
صيغة بسيطة لقدرة التدفق:
السيرة الذاتية المطلوبة = معدل التدفق (GPM) ÷ √ (انخفاض الضغط عبر الصمام)
مثال:تدفق ثانوي 20 جالونًا في الدقيقة مع 100 رطل لكل بوصة مربعة من احتياجات انخفاض الضغط المتاحة Cv = 20 ÷ √100 = 2.0
للحصول على نصيحة:قم دائمًا بحجم الصمام الخاص بك بنسبة 20-30% أكبر من الحجم المحسوب لتجنب التشغيل بأقصى سعة.
نصائح لتركيب صمام تسلسل الضغط: تجنب الأخطاء المكلفة
هل أنت جاهز للتثبيت ولكنك قلق بشأن حدوث خطأ؟ اتبع هذه الإرشادات التي تم اختبارها ميدانيًا:
معلمات الإعداد الحرجة
ضبط حساب الضغط:الحمل الأساسي + هامش أمان 50-100 رطل لكل بوصة مربعة
تنسيق صمام الإغاثة:اضبط صمام التنفيس 150-200 رطل لكل بوصة مربعة فوق صمام التسلسل
اتصال الصرف الخارجي:قم بالاتصال دائمًا بالخزان (لا تقم أبدًا بتوصيل هذا المنفذ!)
اتجاه التركيب:اتبع مواصفات الشركة المصنعة (عادةً ما يكون أي موضع موافق)
تسلسل التثبيت الذي يعمل
فحص ما قبل التثبيت:التحقق من كافة المنافذ والاتصالات
صمام جبل:استخدم مواصفات عزم الدوران المناسبة (عادةً 15-25 قدمًا رطلًا للتركيبات)
ضبط الضغط الأولي:ابدأ بالمستوى المنخفض، واضبطه للأعلى أثناء الاختبار
دورة الاختبار:قم بتشغيل عدة دورات كاملة قبل التعديل النهائي
ضبط دقيق:ضبط الضغط المحدد للحصول على الأداء الأمثل
خطأ مبتدئ شائع:ضبط الضغط مرتفعًا جدًا في البداية. ابدأ دائمًا من مستوى منخفض ثم اعمل على زيادة الضغط - فمن الأسهل زيادة الضغط بدلاً من إصلاح المعدات التالفة.
استكشاف أخطاء صمام التسلسل وإصلاحها: إصلاح المشكلات بسرعة
النظام لا يتسلسل بشكل صحيح؟ إليك خريطة الطريق التشخيصية:
المشكلة رقم 1: لن يبدأ الإجراء الثانوي
أعراض:تكمل الأسطوانة الأساسية الشوط، لكن الثانوية لا تنشط أبدًا
التشخيص السريع:تحقق من مقياس ضغط النظام أثناء اكتمال الشوط الأولي
الحلول (حسب الاحتمالية):
ضبط صمام التسلسل السفلي الضغط
مسح خط الصرف المسدود
استبدل الزنبرك الضعيف أو المكسور
تأكد من عدم فتح صمام التنفيس مبكرًا
المشكلة رقم 2: التنشيط الثانوي المبكر
أعراض:يحاول كلا الإجراءين أن يحدثا في وقت واحد
الأسباب الجذرية:اضبط الضغط على مستوى منخفض جدًا أو ارتفاعات غير متوقعة في الضغط
استراتيجية الإصلاح:قم بزيادة الضغط المحدد بمقدار 25 رطل لكل بوصة مربعة حتى يتم تحقيق التسلسل المناسب
المشكلة رقم 3: عملية غير منتظمة أو صاخبة
ما ستسمعه/تراه:الثرثرة والاهتزاز وركوب الدراجات غير المتناسقة
المشتبه بهم المعتادون:السوائل الملوثة، الهواء في النظام، المكونات الداخلية البالية
خطة العمل:
التحقق من نظافة السوائل (يجب أن يكون ISO 18/16/13 أو أفضل)
ينزف الهواء من جميع النقاط العالية
إذا استمرت المشاكل، قم بإعادة بناء الصمام أو استبداله
نصيحة تشخيصية طارئة:إذا كنت تخسر وقت الإنتاج، فتجاوز صمام التسلسل مؤقتًا وقم بتشغيله يدويًا أثناء طلب قطع الغيار.
صيانة صمام تسلسل الضغط: زيادة استثمارك إلى الحد الأقصى
هل تريد تجنب التوقف غير المتوقع؟ ستحافظ استراتيجيات الصيانة هذه على تشغيل صماماتك لعقود من الزمن:
روتين التفتيش لمدة 90 يوما
الفحص البصري:ابحث عن التسريبات الخارجية والتآكل والتركيبات السائبة
التحقق من الضغط:تأكد من عدم انحراف الضغط المحدد (تحمل ± 25 رطل لكل بوصة مربعة)
تحليل السوائل:التحقق من مستويات التلوث وحالة السوائل
العد الدوري:تتبع العمليات لجدولة الصيانة التنبؤية
مهام الصيانة السنوية
تدفق النظام الكامل:استبدل المرشحات والسوائل الهيدروليكية
معايرة الصمام:إعادة ضبط الضغوط إلى المواصفات الأصلية
فحص الختم:تحقق من التآكل قبل أن تفشل بشكل كارثي
اختبار الأداء:التحقق من أوقات الاستجابة ودقة الضغط
واقع ميزانية الصيانة:إن إنفاق 200 دولار سنويًا على الصيانة الوقائية يوفر عادةً ما يزيد عن 2000 دولار في الإصلاحات الطارئة وخسارة الإنتاج.
نصيحة الصيانة الذكية:احتفظ بصمام احتياطي مهيأ وجاهز. عند ظهور مشكلات، قم بتبديل الصمامات وإعادة بناء الوحدة الفاشلة دون الاتصال بالإنترنت - الحد الأدنى من وقت التوقف عن العمل، والحد الأقصى من الإنتاجية.
اتجاهات تكنولوجيا الصمامات التسلسلية: ما سيأتي بعد ذلك
هل تتساءل عما إذا كانت صمامات التسلسل ستصبح قديمة؟ إليك ما يعرفه المطلعون على الصناعة:
تكامل صمام التسلسل الذكي
أجهزة استشعار إنترنت الأشياء:مراقبة الدورات ودرجة الحرارة وانحراف الضغط
التحليلات التنبؤية:يتنبأ الذكاء الاصطناعي بالفشل قبل 30 إلى 60 يومًا
التشخيص عن بعد:تحقق من صحة الصمام من هاتفك
حقيقة التكلفة:تكلف الصمامات الذكية 2-3 مرات أكثر ولكنها يمكن أن تقلل تكاليف الصيانة بنسبة 40%
المواد والتصميم المتقدم
تكنولوجيا طلاء النانو:يطيل عمر الختم بنسبة 300-500%
أجسام الصمامات المركبة:وزن أخف، مقاومة أفضل للتآكل
الأجزاء الداخلية منخفضة الاحتكاك:يقلل من فقدان الطاقة بنسبة 15-25%
النقاش الإلكتروني مقابل الميكانيكي
مزايا التحكم الإلكتروني:قابلة للبرمجة بشكل لا نهائي، دقيقة، غنية بالبيانات
مزايا الصمام الميكانيكي:لا حاجة للبرمجة، يعمل بدون طاقة، استكشاف الأخطاء وإصلاحها بشكل أسهل
واقع الصناعة:حتى مع تقدم الإلكترونيات، تحافظ صمامات التسلسل الميكانيكي على حصة سوقية قوية في:
تطبيقات حساسة للتكلفة
البيئات الخطرة
المواقع النائية دون قوة موثوقة
أنظمة بسيطة حيث تضيف الإلكترونيات تعقيدًا غير ضروري
خلاصة القول:صمامات تسلسل الضغط لا تذهب إلى أي مكان - إنها تتطور لتصبح أكثر ذكاءً مع الحفاظ على موثوقيتها الميكانيكية.
خطواتك التالية: تطبيق هذه المعرفة
هل أنت على استعداد لتحديد أو تثبيت أو استكشاف أخطاء صمام تسلسل الضغط وإصلاحها؟ إليك خطة العمل الخاصة بك:
لمصممي النظام:
احسب متطلباتكباستخدام صيغ التحجيم المقدمة
اختر نوع الصمامعلى أساس السرعة مقابل احتياجات الدقة
تحديد استنزاف خارجي- لا تدع المقاولين يخسرون هذا الأمر
خطة للوصول إلى التعديل- سوف يشكرك الفنيون لاحقًا
لفرق الصيانة:
ابدأ روتين الفحص لمدة 90 يومًافي الحال
مخزون قطع الغيار المشتركة(الينابيع، الأختام، مسامير التعديل)
توثيق الضغوط المحددة الحاليةقبل أن ينجرفوا
مشغلي القطاراتللتعرف على علامات الإنذار المبكر
لمستكشفي الأخطاء ومصلحها:
تحقق دائمًا من الأساسيات أولاً- الضغط، مستوى السوائل، حالة الفلتر
احتفظ بمقياس الضغط في متناول يديكللتشخيص السريع
تذكر قاعدة الصرف الخارجي- يعالج 60% من مشاكل الصمامات التسلسلية
أسئلة حول تطبيقك المحدد؟تقدم معظم الشركات المصنعة للصمامات دعمًا هندسيًا مجانيًا للتطبيقات - استفد من خبراتها.
الفكر النهائي:أفضل صمام تسلسلي هو الذي تم اختياره بشكل صحيح، وتركيبه بشكل صحيح، وصيانته بانتظام. أتقن هذه الأساسيات، ولن تواجه مشكلات تسلسل غامضة مرة أخرى.
