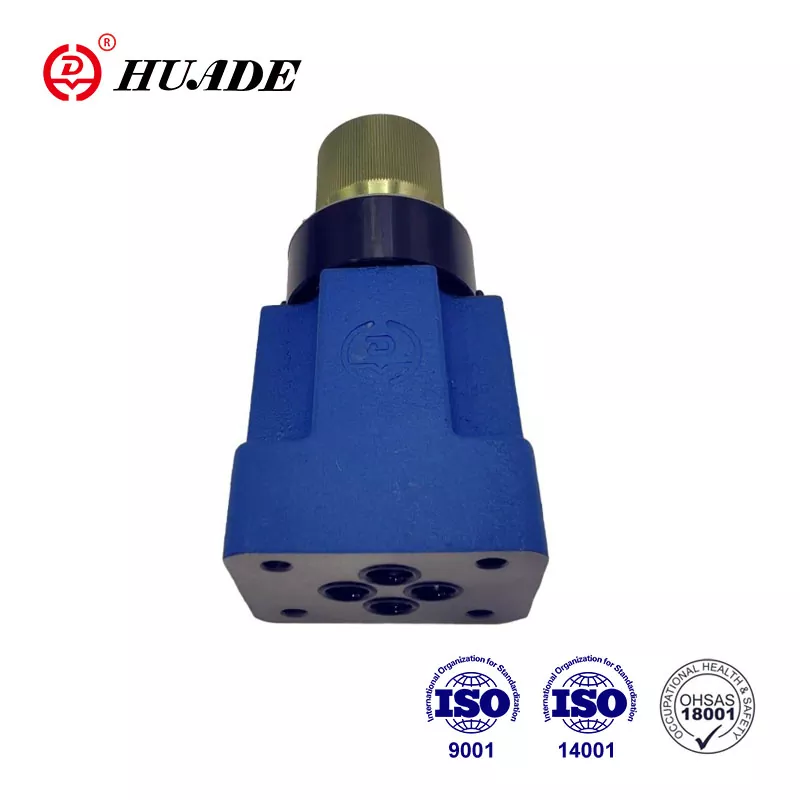

2 الطريق صمام التحكم في التدفق الهيدروليكي: دليل كامل

يعد صمام التحكم في التدفق الهيدروليكي ذو الاتجاهين مكونًا مهمًا في الأنظمة الهيدروليكية يتحكم في مدى سرعة تحرك السوائل عبر الدائرة. فكر في الأمر مثل صنبور الماء - يمكنك تحويله للتحكم في مقدار تدفق الماء. في الأنظمة الهيدروليكية ، تتحكم هذه الصمامات في سرعة الآلات مثل الحفارات ، وآلات صب الحقن ، ومعدات المصنع.

لماذا التحكم في التدفق في الأنظمة الهيدروليكية

في أي نظام هيدروليكي ، ثلاثة أشياء ضرورية:

• ضغط- يحدد مقدار القوة أو القوة التي تحصل عليها
• اتجاه- يتحكم في الطريقة التي تتحرك بها الأشياء
• تدفق- يتحكم في مدى سرعة تحرك الأشياء

كيف يعمل صمام التحكم في التدفق الهيدروليكي ثنائي الطريق؟

الأجزاء الأساسية من الصمام

كل 2 طريقة صمام التحكم في التدفق الهيدروليكي يحتوي على هذه الأجزاء الرئيسية:

• جسم الصمام- القشرة الخارجية التي تتصل بخطوطك الهيدروليكية
• فتحة الخانق- فجوة صغيرة تتدفق السائل
• عنصر التحكم- يتحرك لجعل الفجوة أكبر أو أصغر
• آلية التكيف- يتيح لك التحكم في الصمام (مقبض يدوي أو إشارة كهربائية)
• ربيع- يساعد الصمام على العودة إلى وضع البداية

العلم وراء السيطرة على التدفق

عندما يتدفق السائل الهيدروليكي عبر فتحة صغيرة ، فإنه يخلق مقاومة. مبدأ التحكم في السرعة الهيدروليكية هذا هو ما يجعل هذه الصمامات تعمل. الصيغة الأساسية هي:

هذا يعنى:

• فتح أكبر = مزيد من التدفق = سرعة أسرع
• فتح أصغر = تدفق أقل = سرعة أبطأ
• ارتفاع الضغط = المزيد من التدفق (إذا كان الفتحة يبقى كما هو)

لتطبيقات صمام الأسطوانة الهيدروليكية ، تتحكم هذه العلاقة بشكل مباشر في مدى سرعة تحرك المكبس. في أنظمة التحكم في المحرك الهيدروليكية ، يحدد سرعة الدوران.

ما هي أنواع صمامات التحكم في التدفق الهيدروليكي 2؟

1. صمامات الخانق البسيطة (غير مكوّسة)

هذا هو النوع الأساسي. إنهم يعملون مثل صنبور الماء اليدوي:

كيف يعملون:يمكنك ضبط مقبض يدويًا لتغيير حجم الفتح

الأفضل لـ:تطبيقات بسيطة حيث السرعة الدقيقة ليست حاسمة

2.

هذه أذكى بكثير. يتكيفون تلقائيًا للحفاظ على التدفق الثابت حتى عندما يتغير الضغط.

كيف يعملون:آلية خاصة في الداخل تحافظ على اختلاف الضغط عبر ثابت فتحة الخانق

الأفضل لـ:الآلات الدقيقة وخطوط الإنتاج الآلية

3. الصمامات المعوبة للضغط ودرجة الحرارة

هذا هو النوع الأكثر تقدما. أنها تعدل كل من التغيرات في الضغط ودرجة الحرارة.

كيف يعملون:مواد خاصة داخل التغيرات في درجة الحرارة وضبط الصمام تلقائيًا

الأفضل لـ:الطيران ، معدات الاختبار ، التطبيقات الحرجة

ما هي طريقة التحكم التي يجب أن تختارها لصمام التحكم في التدفق الهيدروليكي؟

السيطرة اليدوية

ما هو:عجلات اليد ، المقابض ، أو البراغي التي تتحول بها باليد

متى تستخدم:الآلات البسيطة التي لا تحتاج إلى تحكم تلقائي

أمثلة:معدات المتجر الأساسية ، والضغط اليدوي

التحكم الكهربائي

صمامات الملف اللولبي (تشغيل/إيقاف)

• وظيفة:التحكم في/إيقاف تشغيل بسيط مثل مفتاح الإضاءة
• جيد ل:عمليات البدء/الإيقاف الأساسية
• القيد:لا يمكن توفير التحكم في السرعة السلس

الصمامات النسبية

• وظيفة:التحكم السلس على أساس الإشارات الكهربائية (0-10V أو 4-20MA)
• وقت الاستجابة:50-80 هرتز (سريع بما يكفي لمعظم التطبيقات)
• جيد ل:صب الحقن ، الأتمتة العامة

الصمامات المؤازرة

• وظيفة:التحكم الفائق في التعليقات
• وقت الاستجابة:150-200 هرتز (سريع جدا)
• جيد ل:الفضاء ، التصنيع عالي الدقة

مقارنة الأداء

نوع التحكم	دقة	سرعة	يكلف	أفضل استخدام
يدوي	قليل	بطيئة	قليل	معدات بسيطة
الملف اللولبي	قليل	سريع	قليل	ON/OFF CONTROL
تناسبي	متوسطة	واسطة	واسطة	الأتمتة العامة
المؤازرة	عالية جدا	سريع جدا	عالي	التطبيقات الدقيقة

التثبيت وتصميم النظام

أين يجب تثبيت صمام التحكم في التدفق ثنائي الطريق؟

يمكنك تثبيت صمامات التحكم في التدفق بثلاث طرق:

التحكم في المدخل (متر)

• يتحكم في الزيت في الاسطوانة
• جيد للأحمال الإيجابية (مثل الرفع)
• المخاطر: يمكن أن تسبب التجويف إذا لم يتم تصميمه بشكل صحيح

التحكم في المخرج (متر)

• يتحكم في الزيت الذي يخرج من الأسطوانة
• جيد للأحمال السلبية (مثل خفض الأشياء الثقيلة)
• يوفر تحكمًا أفضل ولكن الضغط العالي

السيطرة الالتفافية

• يرسل زيت إضافي إلى الخزان
• أقل كفاءة ولكن أبسط
• جيد للتطبيقات التي تحتاج إلى سرعة متغيرة

نصائح التصميم لأفضل أداء

• الحجم بشكل صحيح:اختر الصمامات التي تعمل بنسبة 20-80 ٪ من الحد الأقصى للافتتاح
• حافظ على نظافة الزيت:استخدم الترشيح المناسب (معيار ISO 4406)
• النظر في درجة الحرارة:تأكد من أن الصمامات تعمل في نطاق درجة الحرارة الخاص بك
• خطة للصيانة:ترك مساحة لتعديل الصمام واستبدالها

تطبيقات العالم الحقيقي

معدات التصنيع

آلات صب الحقن

• استخدم الصمامات النسبية للتحكم في السرعة الدقيقة
• مراحل سرعة متعددة لأجزاء مختلفة من الدورة
• يوفر الطاقة ويحسن جودة المنتج

أدوات الآلة

• نهج سريع ، تغذية بطيئة ، دورات عودة سريعة
• صمامات تديرها CAM لتبديل السرعة التلقائي
• يحسن الانتهاء من السطح وحياة الأداة

معدات الهاتف المحمول

الحفارات والرموز

• تقاسم التدفق بين وظائف متعددة
• أنظمة استشعار الحمل من أجل الكفاءة
• التحكم في المشغل السلس

الرافعات ومعدات الرفع

• تمنع صمامات التحميل التي تمنع انخفاضًا غير متحكم فيها
• التحكم الدقيق للسرعة في السلامة
• القدرة على خفض الطوارئ

الطيران والدفاع

• صمامات مؤازرة خفيفة الوزن
• موثوقية عالية في الظروف القاسية
• تحكم دقيق لأسطح الطيران

اختيار الصمام الأيمن: دليل خطوة بخطوة

أفضل الشركات المصنعة والمنتجات

العلامات التجارية الرائدة

بوش Rexroth

• 2FRM و 2Fre Series Valves
• معيار الصناعة للدقة
• دعم فني ممتاز

باركر هانيفين

• سلسلة ملون مع حلقات تعديل مشفرة بالألوان
• مجموعة واسعة من الأحجام والخيارات
• توافر جيد في جميع أنحاء العالم

ميناء هيدرات

• صمامات سلسلة DSJ و SF
• تصميم معياري لسهولة التكامل
• قدرات الضغط العالي

إيتون

• صمامات الخرطوشة (سلسلة SICV)
• تصميمات لتوفير الفضاء
• قدرات متعددة الوظائف

دانفوس

• مجموعات الصمامات النسبية PVG
• مصمم لمعدات الهاتف المحمول
• حلول قابلة للتخصيص

ما الذي تبحث عنه عند الشراء

• المواصفات الفنية تتناسب مع احتياجاتك
• وثائق فنية جيدة
• الخدمة المحلية والدعم
• أوقات قيادة معقولة
• التسعير التنافسي
• موثوقية مثبتة في مجال عملك

الاتجاهات المستقبلية في تكنولوجيا التحكم في التدفق

الصمامات الذكية وتكامل إنترنت الأشياء

الصمامات الحديثة تزداد ذكاءً مع:

• أجهزة استشعار مدمجة للمراقبة
• قدرات الاتصال اللاسلكية
• تنبيهات الصيانة التنبؤية
• التعديل والمراقبة عن بُعد

مواد متقدمة

مواد جديدة تصنع صمامات:

• أكثر مقاومة للارتداء
• أفضل في درجات الحرارة القصوى
• يدوم أطول
• أكثر كفاءة

تركيز كفاءة الطاقة

تركز تصميمات جديدة على:

• تقليل نفايات الطاقة
• إدارة أفضل للحرارة
• تحسين تصنيفات الكفاءة
• الامتثال البيئي

المشاكل والحلول الشائعة

مشكلة	حل
السرعة تختلف مع الحمل	الترقية إلى صمام تعويض الضغط
وقت الاستجابة الضعيف	تحقق من الهواء في النظام ، فكر في صمام المؤازرة
صيد الصمام أو التذبذب	أضف التخميد ، تحقق من تصلب النظام
توليد الحرارة المفرط	تحقق من تغيير حجم الصمام ، فكر في السيطرة الالتفافية
أداء غير متناسق	تحسين ترشيح الزيت ، تحقق من مكونات البالية

الصيانة واستكشاف الأخطاء وإصلاحها

مهام الصيانة العادية

• تحقق من نظافة الزيت- تغيير المرشحات بانتظام
• مراقبة درجة حرارة التشغيل- الحفاظ على حدود الشركة المصنعة
• تفقد التسربات الخارجية- العنوان على الفور
• اختبارات أوقات الاستجابة- قارن بالقياسات الأساسية
• معايرة إشارات التحكم- ضمان الدقة بمرور الوقت

علامات تحذير لمراقبة

• استجابة بطيئة
• سرعات غير متناسقة
• ضوضاء غير عادية
• تسرب خارجي
• الحرارة المفرطة

اعتبارات التكلفة

التكاليف الأولية

• صمامات الخانق البسيطة: 50-200 دولار
• الصمامات النسبية: 300 دولار-1500 دولار
• صمامات المؤازرة: 1000 دولار-5000 دولار+

تكاليف طويلة الأجل

• وفورات كفاءة الطاقة
• تقليل الصيانة
• تحسين جودة المنتج
• أقل توقف

عوامل العائد على الاستثمار

• تحسينات سرعة الإنتاج
• تناسق الجودة
• وفورات الطاقة
• الحد من الصيانة

خاتمة

2 طريقة صمامات التحكم في التدفق الهيدروليكي ضرورية للتحكم في السرعة في الأنظمة الهيدروليكية. المفتاح هو اختيار النوع الصحيح لتطبيقك:

• صمامات خنق بسيطةللتطبيقات الأساسية المنخفضة التكلفة
• صمامات تعويض الضغطلأداء ثابت
• الصمامات المؤازرةللحصول على أعلى احتياجات الدقة

تذكر أن الصمام هو مجرد جزء واحد من نظامك الهيدروليكي. يعتمد النجاح على تصميم النظام المناسب ، والتحجيم الصحيح ، والصيانة الجيدة ، واختيار مكونات الجودة من الشركات المصنعة ذات السمعة الطيبة.

تكلفة اختيار الخطأ: ماذا يحدث عندما تخطئ

يمكن أن يؤدي تحديد صمام التحكم في التدفق الخاطئ إلى مشاكل خطيرة وعواقب باهظة الثمن:

قضايا الأداء:

• سرعات غير متناسقة- لن تعمل أجهزتك بشكل موثوق
• منتجات ذات جودة رديئة- عمليات التصنيع غير المتسقة
• مخاطر السلامة- يمكن أن يسبب سلوك الماكينة غير المتوقع حوادث

التأثير المالي:

• نفايات الطاقة- يمكن أن تزيد الصمامات المتطابقة بشكل سيء من استهلاك الطاقة بنسبة 15-30 ٪
• فشل المعدات المبكر- تحجيم الصمامات الخاطئة يؤدي إلى التآكل المفرط على المضخات والأسطوانات والمحركات
• تأخير الإنتاج- يؤدي التحكم في السرعة الهيدروليكية غير الموثوقة إلى التوقف ويؤدي المواعيد النهائية
• تكاليف الصيانة- تتطلب الصمامات غير الصحيحة خدمة أكثر شيوعًا واستبدالًا

مشاكل على مستوى النظام:

• تراكم الحرارة- الصمامات غير الفعالة تولد الحرارة الزائدة ، وتقليل عمر الزيت
• الضرر الضرر- يمكن أن يسبب التحكم في التدفق الخاطئ تجويف المضخة أو ارتفاع درجة الحرارة
• عدم تطابق صمام الأسطوانة الهيدروليكية- تحجيم غير لائق يدمر الأختام ويسبب تسرب داخلي

سواء كنت تقوم ببناء آلة جديدة أو ترقية آلة موجودة ، فإن فهم هذه الأساسيات سيساعدك على اتخاذ القرار الصحيح والحصول على أفضل أداء من نظامك الهيدروليكي.

موارد إضافية

لمزيد من المعلومات الفنية التفصيلية ، راجع:

• مواقع الويب المصنعة (Bosch Rexroth ، Parker ، Hawe)
• ISO 1219 الرموز الهيدروليكية معيار
• كتيبات الهندسة الهيدروليكية
• الموزعين الهيدروليكيين المحليين لدعم التطبيق

يوفر هذا الدليل أساسًا لفهم صمامات التحكم في التدفق الهيدروليكي. لتطبيقات محددة ، استشر دائمًا مع المهندسين الهيدروليكيين واتبع توصيات الشركة المصنعة.
