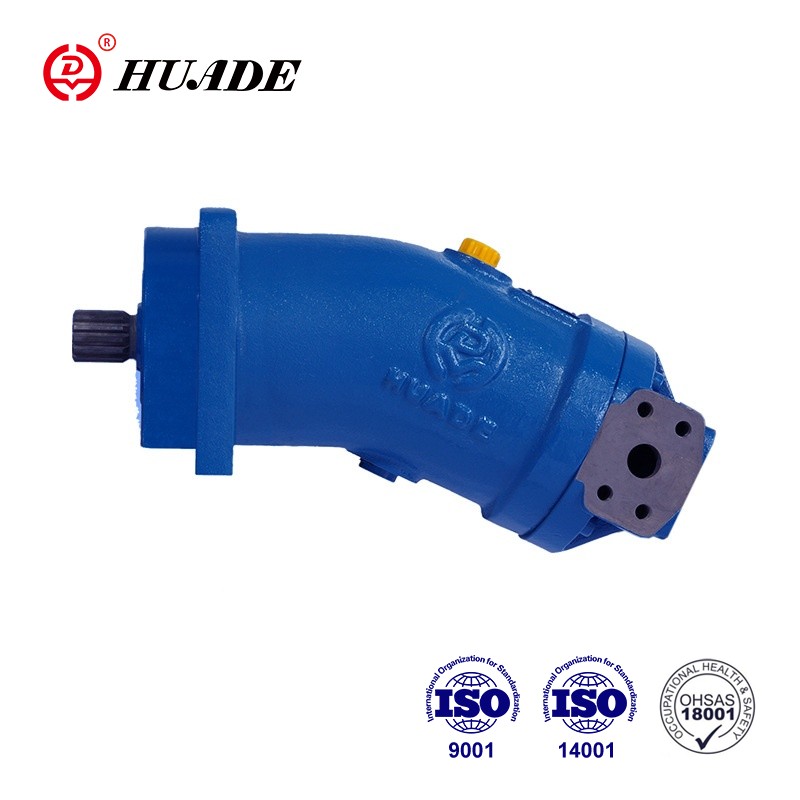

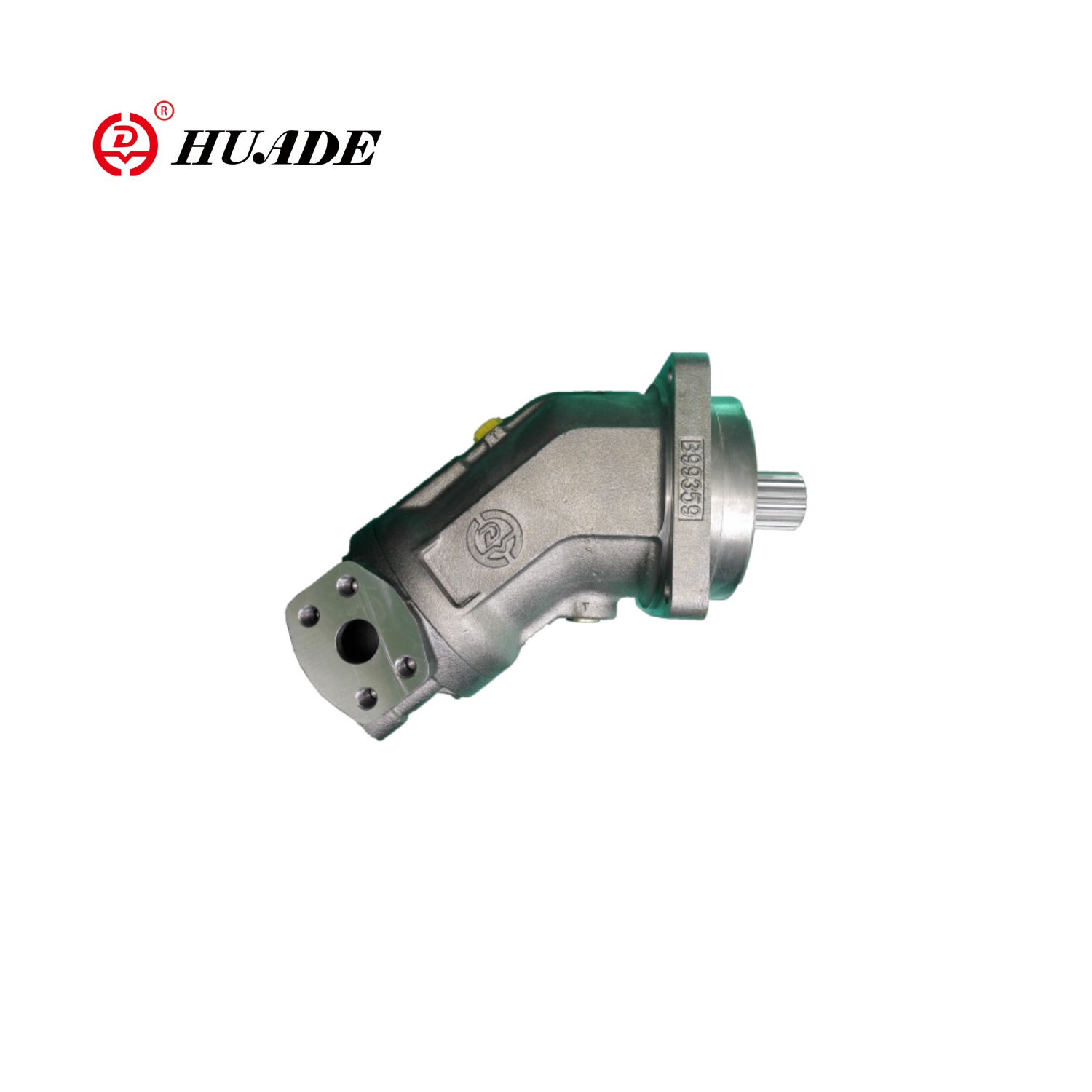

المكبس المحوري ثابت المحرك A2FM له القدرة على التكيف والمرونة عالية للغاية. إنه مناسب لتطبيقات الدائرة المفتوحة والمغلقة. يحتوي المحرك على خصائص التصميم المدمج ، والكفاءة الكلية العالية ، والتطبيق الاقتصادي والعملي.
■ ختم العمود ... تحميل الضغط المسموح به
☑ تتأثر عمر خدمة ختم العمود بسرعة وحدة المكبس المحوري وضغط تصريف الحالة (ضغط الحالة).
☑ قد لا يتم تجاوز الضغط التفاضلي المتوسط لـ 2 شريط بين العلبة والضغط المحيط بشكل دائم عند درجة حرارة التشغيل العادية.
☑ للحصول على ضغط تفاضلي أعلى عند انخفاض السرعة ، انظر الرسم البياني. يُسمح بمسامير الضغط لحظة (T <0.1 ثانية) التي تصل إلى 10 بار. تتناقص عمر خدمة ختم العمود مع زيادة تواتر ارتفاع الضغط.
☑ يجب أن يكون ضغط الحالة مساوياً أو أعلى من الضغط المحيط.
■ نطاق درجة الحرارة
☑ يمكن استخدام ختم رمح FKM لدرجات حرارة تصريف الحالة من -25 درجة مئوية إلى +115 درجة مئوية
☑ لحالات التطبيق أدناه -25 درجة مئوية ، يلزم ختم عمود NBR (نطاق درجة الحرارة المسموح به -40 درجة مئوية إلى +90 درجة مئوية). Seal NBR SHAFT SEAL في نص عادي عند الطلب. الرجاء الاتصال بنا.
■ اتجاه التدفق
| اتجاه الدوران ، تم عرضه على رمح محرك الأقراص | اتجاه التدفق |
| اتجاه عقارب الساعة (ص) | أ → ب |
| عكس اتجاه عقارب الساعة (ل) | ب → أ |
■ نطاق السرعة
☑ لا يوجد حد للحد الأدنى من السرعة nmin. إذا كان توحيد الحركة مطلوبًا ، يجب ألا تقل سرعة NMIN عن 50 دورة في الدقيقة. انظر جدول القيم لتحقيق أقصى سرعة.
■ تحمل العمر طويل
☑ الأحجام 250 ～ 500
☑ لحياة الخدمة الطويلة والاستخدام مع السوائل الهيدروليكية HF. أبعاد خارجية متطابقة كمحرك مع المحامل القياسية. من الممكن التحويل اللاحق إلى محامل الحياة الطويلة.
☑ ينصح بالحمل والمساح عبر Port U.
■ تدفق التدفق ... موصى به
| الأحجام | 250 | 355 | 500 |
| qvتدفق (ل/دقيقة) | 10 | 16 | 16 |
| الموانئ | ميناء ل | رسم بياني |
|
أ ، ب T |
ميناء العمل ميناء الصرف |
|
سمات:
أحجام Motor HD-A2FM 5 ~ 500 6
الضغط الاسمي 400 بار/الحد الأقصى للضغط 450 بار
▶ محرك ثابت مع مجموعة دوارة مكبس مدببة محورية من تصميم محور عازمة ، ل
محركات الهيدروستاتيكية في دوائر مفتوحة ومغلقة
▶ للاستخدام في التطبيقات المتنقلة والثابتة ، تكون سرعة الإخراج
يعتمد على تدفق المضخة وإزاحة المحرك.
▶ أحجام متدرجة بدقة تسمح بالتكيف بعيد المدى مع حالة القيادة
▶ كثافة الطاقة العالية ، والأبعاد الصغيرة ، والكفاءة الكلية العالية ، وخصائص البداية الجيدة ، والتصميم الاقتصادي ، ومكبس مدبب من قطعة واحدة مع حلقات المكبس للختم.
طلب:
يستخدم A2FM Axis Axial Piston محرك الإزاحة الثابتة على نطاق واسع في آلات الهاتف المحمول والمناسبات الصناعية المختلفة ، مثل الحفارات ، الرافعات ، اللوادر ، البكرات ، الخلاطات الخرسانية وغيرها من الآلات والمعدات الثقيلة ، بالإضافة الحقول الصناعية.
