عند العمل مع الأنظمة الهيدروليكية أو خطوط أنابيب المياه، فإن اختيار صمام عدم الرجوع الصحيح يمكن أن يحدث فرقًا بين العمليات السلسة والإصلاحات المكلفة. لقد أصبح صمام عدم الرجوع المجلفن من النوع S خيارًا شائعًا للعديد من التطبيقات الصناعية، ولكن فهم ما يجعله مختلفًا عن الخيارات الأخرى ليس بالأمر السهل دائمًا.

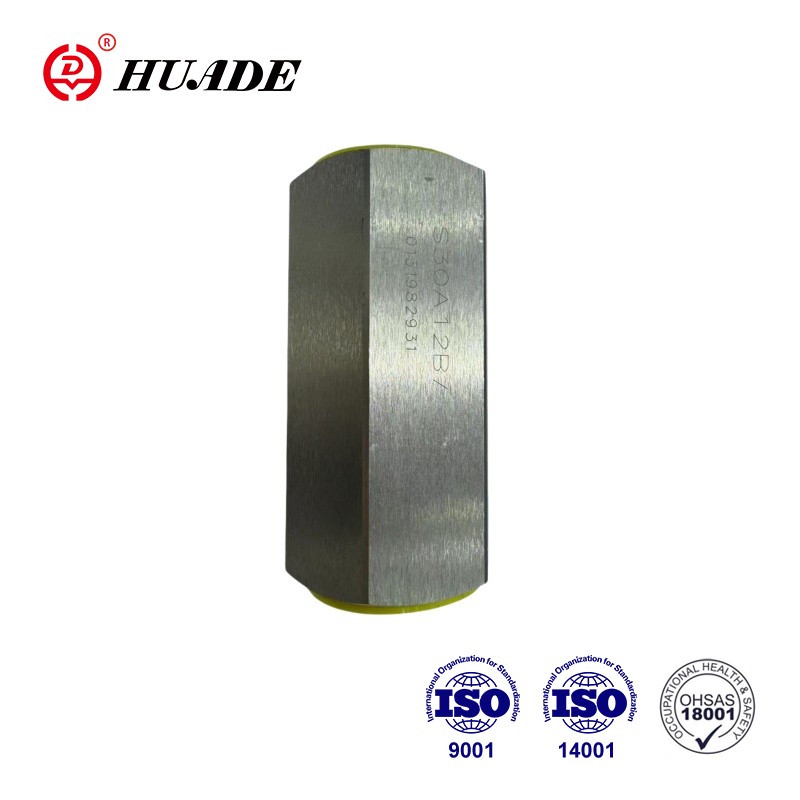

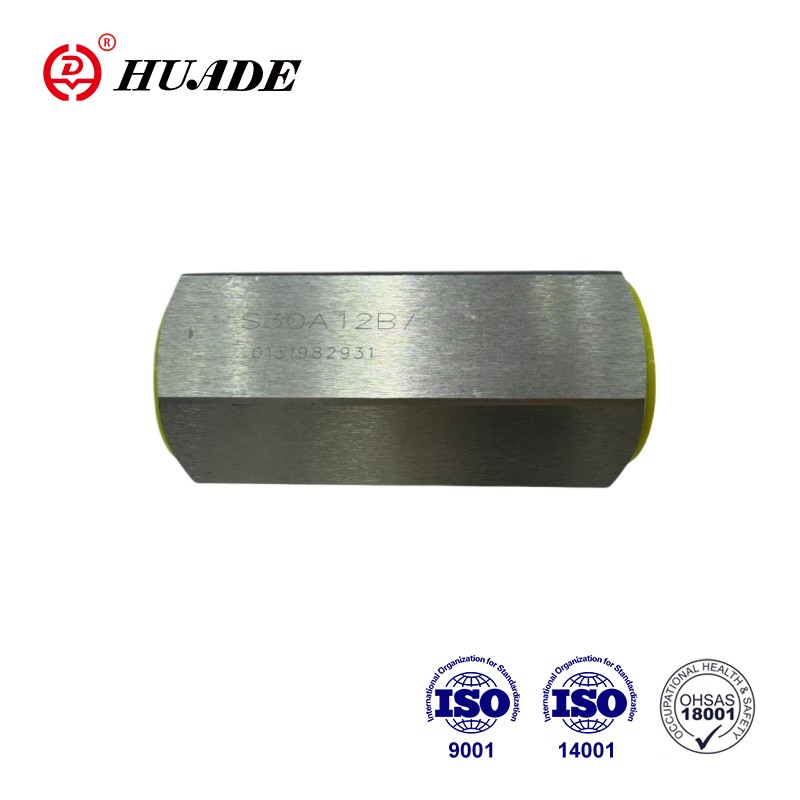

ما هو صمام الاختيار المجلفن من النوع S؟
صمام عدم الرجوع المجلفن من النوع S هو جهاز للتحكم في التدفق في اتجاه واحد يمنع السائل من التدفق للخلف في نظام الأنابيب الخاص بك. الجزء "المجلفن" يعني أن جسم الصمام يحتوي على طبقة واقية من الزنك يتم تطبيقها إما من خلال الجلفنة بالغمس الساخن أو الطلاء الكهربائي. تعمل طبقة الزنك هذه كدرع ضد الصدأ والتآكل، ولهذا السبب غالبًا ما ترى هذه الصمامات في المنشآت الخارجية وأنظمة المياه.
يمكن أن تعني تسمية "النوع S" أشياء مختلفة اعتمادًا على ما إذا كنت تنظر إلى المعدات الهيدروليكية أو السباكة القياسية. في التطبيقات الهيدروليكية، يشير النوع S عادةً إلى تصميم مكبس أو قفاز محمّل بنابض يمكنه التعامل مع ضغوط تصل إلى 450 بار (حوالي 6500 رطل لكل بوصة مربعة). بالنسبة لأعمال خطوط الأنابيب، قد يشير الحرف S إلى صمام عدم الرجوع المتأرجح مع وصلات لحام المقبس أو سلسلة الشركة المصنعة المحددة. هذا التمييز مهم لأن التصميمين يعملان بشكل مختلف تمامًا.
كيف تعمل آلية النوع S؟
تستخدم النسخة الهيدروليكية من صمام الفحص المجلفن من النوع S مكبسًا محمّلًا بنابض ينزلق على طول الخط المركزي. عندما يضغط ضغط السائل على المكبس بقوة كافية، فإنه يضغط الزنبرك ويفتح الصمام. في اللحظة التي ينخفض فيها الضغط أو يحاول عكسه، يقوم الزنبرك بإعادة المكبس إلى مقعده، مما يخلق إغلاقًا محكمًا. يحدث هذا بسرعة، مما يساعد على منع المطرقة المائية (تلك الأصوات العالية التي تسمعها أحيانًا في الأنابيب).
من ناحية أخرى، يحتوي خط الأنابيب من النوع S عادةً على قرص أو رفرف يتأرجح على مفصل. تعمل الجاذبية والتدفق الأمامي على دفع القرص إلى الفتح، وعندما يتوقف التدفق، يعود القرص إلى مكانه. يتعامل هذا التصميم مع أحجام الأنابيب الكبيرة بشكل جيد ولا يمانع وجود جزيئات صلبة في الماء، ولكنه يغلق بشكل أبطأ من نوع المكبس. يؤثر الاختيار بين هذين الاثنين على كيفية أداء صمام عدم الرجوع المجلفن من النوع S في ظروف العالم الحقيقي.
فهم الطلاء المجلفن
تتضمن عملية الجلفنة غمس الأجزاء الفولاذية في الزنك المنصهر عند درجة حرارة حوالي 840 درجة فهرنهايت. يؤدي هذا إلى إنشاء طبقات متعددة: طبقة داخلية من سبائك الزنك والحديد ترتبط بإحكام بالفولاذ، وطبقة خارجية من الزنك النقي تتحمل الضرر الناتج عن التعرض للبيئة. عندما تتآكل هذه الطبقة الخارجية، فإنها تحمي الفولاذ الموجود تحتها من خلال عملية تسمى الحماية المضحية.
تنتج الجلفنة بالغمس الساخن عادة طلاء بسماكة تتراوح من 45 إلى 85 ميكرون، والتي يمكن أن تستمر لأكثر من 50 عامًا في الظروف الجوية العادية. يستفيد صمام عدم الرجوع المجلفن من النوع S من هذه الحماية طويلة الأمد، خاصة عند تركيبه في الخارج أو في المباني غير المدفأة. ومع ذلك، فإن طلاء الزنك له حدود لدرجة الحرارة. سيؤدي التعرض المستمر لدرجة حرارة أعلى من 200 درجة مئوية (392 درجة فهرنهايت) إلى إتلاف الطلاء، وفوق 250 درجة مئوية، يبدأ الزنك في التقشر بعيدًا عن الفولاذ. وهذا يعني أن صمام عدم الرجوع المجلفن من النوع S الخاص بك يعمل بشكل أفضل في الأنظمة التي تتعامل مع السوائل الباردة إلى الدافئة، وليس البخار أو الزيت الهيدروليكي عالي الحرارة.
مواصفات الضغط والتدفق
يمكن لصمام الفحص المجلفن الهيدروليكي النموذجي من النوع S التعامل مع ضغوط العمل من 35 إلى 40 ميجا باسكال اعتمادًا على حجم المنفذ. عادةً ما تبلغ الأحجام الأصغر (6 مم إلى 15 مم) 40 ميجا باسكال، بينما قد تقتصر الأحجام الأكبر (20 مم إلى 30 مم) على 35 ميجا باسكال. تتراوح معدلات التدفق القصوى من 15 إلى 300 لترًا في الدقيقة، وهو ما يغطي معظم المعدات الهيدروليكية المتنقلة والآلات الصناعية.
يعد ضغط التكسير (الحد الأدنى من الضغط اللازم لفتح الصمام) رقمًا مهمًا آخر. بالنسبة لمعظم تصميمات النوع S، يتراوح هذا من 0 إلى 0.6 ميجا باسكال. انخفاض ضغط التكسير يعني أن الصمام يفتح بسهولة أكبر، مما يقلل من فقدان الطاقة في نظامك. ومع ذلك، يمكن أن يؤدي الإعداد المنخفض جدًا إلى رفرفة الصمام عندما يتقلب التدفق. يجب أن يتطابق صمام الفحص المجلفن من النوع S مع الحد الأدنى لضغط التشغيل في نظامك لتجنب هذه المشكلة.
مقاومة التدفق في التصميم من النوع S أعلى من صمام عدم الرجوع المتأرجح لأن السائل يجب أن يدفع المكبس بشكل مستقيم للأعلى مقابل شد الزنبرك. يؤدي هذا إلى إنشاء انخفاض في الضغط مشابه لما تراه في الصمام الكروي. بالنسبة للتطبيقات عالية التدفق حيث يكون انخفاض الضغط مهمًا جدًا، قد ترغب في حساب ما إذا كان النوع S هو الخيار الصحيح أو ما إذا كان فحص التأرجح سيعمل بشكل أفضل.
اعتبارات درجة الحرارة للصمامات المجلفنة
يتراوح نطاق درجة الحرارة لصمام الفحص المجلفن من النوع S عادةً من -20 درجة مئوية إلى 80 درجة مئوية للسائل الموجود بالداخل. يجب أن تظل درجة الحرارة المحيطة بين -20 درجة مئوية و50 درجة مئوية. تأتي هذه الحدود من طلاء الزنك ومواد الختم المستخدمة داخل الصمام.
عندما ترتفع درجات الحرارة فوق 200 درجة مئوية بشكل مستمر، يبدأ طلاء الزنك في الانهيار. قد لا يتسبب التعرض لفترة قصيرة تصل إلى 350 درجة مئوية في فشل فوري، ولكن تكرار التدوير في درجات حرارة عالية سيؤدي بالتأكيد إلى تقصير عمر الصمام. إذا كان نظامك يقوم بتشغيل الماء الساخن فوق 180 درجة فهرنهايت بانتظام، فمن المحتمل أن تنظر إلى خيارات الفولاذ المقاوم للصدأ بدلاً من صمام عدم الرجوع المجلفن من النوع S.
تعتبر درجات الحرارة الباردة عمومًا أقل مشكلة بالنسبة للطلاء المجلفن نفسه، لكن عليك الحذر من تكوين الجليد في أنظمة المياه. يمكن أن يتشقق جسم الصمام إذا تجمد الماء بداخله وتوسع. يساعد فصل الشتاء المناسب أو استخدام مخاليط الجليكول على منع هذه المشكلة في الأنظمة الموسمية.
حيث يعمل صمام عدم الرجوع المجلفن من النوع S بشكل أفضل
تعد أنظمة الحماية من الحرائق تطبيقًا رئيسيًا لصمامات الفحص المجلفنة. غالبًا ما تحدد شهادات UL وFM المطلوبة لصمامات فحص خدمة الإطفاء الحديد الزهر المجلفن أو الحديد المرن. يمنع التصميم من النوع S في هذه الأنظمة التدفق العكسي من رافعات رشاشات الحريق ويضمن توفر المياه دائمًا عند الحاجة. يوفر الطلاء المجلفن عقودًا من الحماية حتى في غرف الصمامات الرطبة أو المنشآت الخارجية.
تستفيد أنظمة الري أيضًا من تركيبات صمام الفحص المجلفن من النوع S. تستخدم محطات الضخ الزراعية وأنظمة مياه ملاعب الجولف وشبكات الري البلدية صمامات فحص للحفاظ على خطوط المضخة ومنع التدفق العكسي. يتعامل طلاء الزنك مع التعرض للأسمدة والمعادن الموجودة في مياه الري بشكل أفضل من الفولاذ العاري، على الرغم من أنه ليس بنفس جودة الفولاذ المقاوم للصدأ.
تستخدم المعدات الهيدروليكية المتنقلة مثل الحفارات والرافعات والآلات الزراعية عادةً الإصدار الهيدروليكي عالي الضغط من صمام الفحص المجلفن من النوع S. تحمي هذه الصمامات المضخات والمحركات الهيدروليكية من ارتفاع الضغط عند إيقاف تشغيل الماكينة أو عندما تتغير الأحمال فجأة. يتناسب التصميم المدمج مع المساحات الضيقة، كما أن الطبقة النهائية المجلفنة تقاوم الصدأ الناتج عن التعرض للمطر والطين في مواقع العمل.
تستخدم أنظمة توزيع المياه البلدية أحيانًا صمامات فحص متأرجحة مجلفنة أكبر (والتي قد يطلق عليها بعض الشركات المصنعة اسم النوع S) في محطات الضخ وحدود منطقة الضغط. تمنع هذه التركيبات تدفق المياه للخلف عبر المضخات عند إيقاف تشغيلها، مما يحمي المعدات ويحافظ على مناطق الضغط المناسبة في شبكة التوزيع.
أفضل ممارسات التثبيت
يبدأ تركيب صمام عدم الرجوع المجلفن من النوع S بشكل صحيح بتأكيد اتجاه التدفق. يحتوي كل صمام فحص على سهم مصبوب أو مختوم على الجسم يوضح الاتجاه الذي يجب أن يتدفق به السائل. ويعني تثبيته بالخلف أن الصمام يظل مغلقًا طوال الوقت، مما يحجب نظامك تمامًا.
يمكن تركيب الصمام في أي اتجاه (أفقي، أو رأسي، أو زاوية)، ولكن غالبًا ما يُفضل التثبيت الرأسي مع التدفق التصاعدي لتصميم النوع S لأن الجاذبية تساعد مقعد المكبس بشكل صحيح عند الإغلاق. في حالة التشغيل الأفقي، تأكد من وجود دعم كافٍ على جانبي الصمام لمنع انتقال إجهاد الأنبوب إلى جسم الصمام.
تحتاج الوصلات الملولبة إلى مادة مانعة للتسرب مناسبة، لكن تجنب دخول الشريط أو المركب داخل الصمام حيث يمكن أن يتداخل مع الأجزاء المتحركة. بالنسبة لتركيبات صمام الفحص المجلفن الملولب من النوع S، استخدم شريط PTFE أو مادة أنبوبية متوافقة مع سائلك. لا تفرط في ربط الوصلات الملولبة لأن ذلك قد يؤدي إلى تشقق جسم الصمام، خاصة مع هيكل الحديد الزهر.
تتطلب الوصلات ذات الحواف عزمًا متساويًا للمسمار باتباع نمط النجمة لضمان تثبيت الحشية بشكل صحيح. يجب أن تكون النهاية المجلفنة على وجوه الحافة ناعمة بما يكفي لإغلاق الحشية، ولكن الجلفنة الخشنة قد تحتاج إلى صنفرة خفيفة قبل التجميع. تحقق من توافق مادة الحشية مع كل من السائل ودرجة حرارة التشغيل لصمام الفحص المجلفن من النوع S.
متطلبات الصيانة
يحافظ الفحص المنتظم على عمل صمام عدم الرجوع المجلفن من النوع S بشكل موثوق. خلال الأشهر الستة الأولى بعد التثبيت، تساعد الفحوصات الشهرية في اكتشاف أي مشكلات في التثبيت مبكرًا. بعد ذلك، عادة ما تكون عمليات التفتيش الفصلية كافية لمعظم التطبيقات. أثناء عمليات الفحص، ابحث عن علامات التسرب حول جسم الصمام، أو الضوضاء غير العادية أثناء التشغيل، أو التغيرات في ضغط النظام التي قد تشير إلى مشاكل في الصمام.
يمكن أن تتلوث الأجزاء الداخلية لصمام الفحص المجلفن من النوع S بالحطام الناتج عن نظام الأنابيب. إن تركيب مصفاة أو مرشح عند المنبع (يوصى بترشيح 15 ميكرون للتطبيقات الهيدروليكية) يمنع الجزيئات الصلبة من تشويش المكبس أو التجمع تحت مقعد الصمام. يمكن لهذه الإضافة البسيطة إطالة عمر الصمام بشكل كبير وتقليل احتياجات الصيانة.
إذا لاحظت وجود مطرقة مائية أو أصوات إغلاق عالية، فقد يكون الصمام كبيرًا جدًا بالنسبة لمعدل التدفق أو قد يكون ضغط التكسير منخفضًا جدًا. يمكن أن يؤدي ضبط التحميل المسبق للزنبرك (إذا كان تصميم الصمام الخاص بك يسمح بذلك) أو استبدال الصمام بحجم مختلف إلى حل هذه المشكلات. عادة ما يعني التسرب المستمر بعد مقعد الصمام أن الحطام عالق على سطح الختم أو أن المقعد مهترئ ويحتاج إلى الاستبدال.
يتطلب الطلاء المجلفن الخارجي الحد الأدنى من الصيانة، ولكن إذا رأيت صدأًا أبيض (بقعة تخزين رطبة) يتشكل على السطح، فامسحه واترك الصمام حتى يجف تمامًا. منتج التآكل الأبيض هذا هو أكسيد الزنك، وعلى الرغم من أنه يبدو سيئًا، إلا أنه في الواقع يحمي الفولاذ الموجود تحته. يظهر التآكل الحقيقي حتى المعدن الأساسي على شكل صدأ أحمر أو بني ويشير إلى فشل طلاء الزنك في تلك البقعة.
مقارنة خيارات المواد
عندما تقرر بين صمام عدم الرجوع المجلفن من النوع S والمواد الأخرى، فإن التكلفة ومقاومة التآكل هي العوامل الرئيسية. يقع الفولاذ المجلفن في الوسط: فهو يكلف حوالي 40٪ أقل من الفولاذ المقاوم للصدأ ولكنه يوفر حماية أفضل بكثير من التآكل من الفولاذ الكربوني أو الحديد الزهر.
توفر صمامات الفحص المصنوعة من الفولاذ المقاوم للصدأ (عادةً درجة 316 أو 304) أفضل مقاومة للتآكل، خاصة في المياه المالحة أو البيئات الكيميائية. إنها تتعامل مع درجات الحرارة المرتفعة دون تلف الطلاء وتدوم لفترة أطول في الظروف القاسية. ومع ذلك، فإن تكلفة الفولاذ المقاوم للصدأ تزيد بمقدار 2.5 إلى 5 مرات عن صمام عدم الرجوع المجلفن من النوع S. وبالنسبة للمشاريع ذات الميزانية المحدودة في المياه العذبة أو البيئات الصناعية المعتدلة، فإن الخيار المجلفن أكثر منطقية من الناحية المالية.
تعمل صمامات عدم الرجوع البرونزية بشكل جيد في السباكة السكنية وحيثما تكون هناك حاجة إلى درجات حرارة أعلى، ولكنها تقتصر على ضغوط أقل من صمام عدم الرجوع المجلفن من النوع S. إن قدرة التصميم الهيدروليكي من النوع S البالغة 450 بار تتجاوز بكثير ما يمكن أن يتعامل معه البرونز. يكلف البرونز أيضًا تكلفة أكبر لكل صمام، ولكن ليس بنفس تكلفة الفولاذ المقاوم للصدأ.
تكلف صمامات الفحص المصنوعة من الفولاذ أو الحديد الزهر أقل مقدمًا ولكنها تتطلب الطلاء أو أي حماية أخرى في البيئات المسببة للتآكل. عادة ما تعوض تكاليف الصيانة وعمر الخدمة الأقصر أي وفورات أولية. يوفر صمام الفحص المجلفن من النوع S قيمة أفضل على المدى الطويل في معظم المواقف التي لا تتطلب مقاومة شديدة للتآكل.
المشاكل والحلول المشتركة
تحدث الاهتزازات أو الرفرفة عندما يفتح الصمام ويغلق بسرعة بسبب تقلبات الضغط بالقرب من عتبة ضغط التكسير. تحدث هذه المشكلة غالبًا عندما يكون حجم صمام الفحص المجلفن من النوع S كبيرًا بالنسبة لمعدل التدفق الفعلي. الحل هو إما تركيب صمام أصغر أو زيادة ضبط ضغط التكسير إذا كان تصميم الصمام الخاص بك يسمح بالتعديل. في بعض الحالات، يمكن أن تؤدي إضافة فتحة صغيرة أو تقييد التدفق في اتجاه مجرى النهر إلى استقرار نمط التدفق.
تظهر المطرقة المائية على شكل أصوات عالية عند إغلاق الصمام فجأة. يتعامل تصميم المكبس من النوع S بشكل عام مع هذا بشكل أفضل من عمليات فحص التأرجح لأن الإغلاق المحمّل بنابض يحدث بسرعة وسلاسة. في حالة استمرار حدوث المطرقة المائية، فقد تحتاج إلى صمام مختلف بخصائص إغلاق أبطأ أو إضافة مانع المطرقة المائية في النظام. يساعد دعم الأنابيب المناسب أيضًا على تقليل الضوضاء والضغط الناتج عن ارتفاع الضغط.
يسمح التسرب عبر مقعد الصمام بالتدفق العكسي، مما يتعارض مع الغرض الكامل من وجود صمام فحص. تقع الكميات الصغيرة من التسرب (أقل من 0.25 سم مكعب / دقيقة أو حوالي 5 قطرات في الدقيقة) ضمن المواصفات المقبولة لمعظم تصميمات صمامات عدم الرجوع المجلفنة من النوع S. عادة ما يعني التسرب المفرط أن الحطام قد استقر في المقعد، أو أن أسطح الختم قد تآكلت، أو ضعف الزنبرك. يؤدي تنظيف المكونات الداخلية أو استبدالها إلى إصلاح معظم مشكلات التسرب.
يشير التسرب الخارجي حول الجسم أو الوصلات إلى فشل الحشية أو تشقق الغلاف. قد يؤدي ربط البراغي إلى إيقاف التسرب البسيط، ولكن إذا استمر التسرب، فستحتاج إلى تفكيك الصمام وفحص أسطح الغلق واستبدال الحشيات. تتطلب الشقوق الموجودة في جسم الصمام استبدالًا كاملاً للصمام نظرًا لتعرض السلامة الهيكلية للخطر.
خيارات السوق والموردين
تنتج العديد من الشركات المصنعة الكبرى تصميمات لصمام فحص مجلفن من النوع S لمختلف الأسواق. تقدم شركات Bosch Rexroth وParker Hannifin وPONAR Wadowice إصدارات هيدروليكية دقيقة مع إمكانيات الضغط العالي والأحجام الصغيرة اللازمة للمعدات المتنقلة والآلات الصناعية. توفر هذه الشركات بيانات فنية مفصلة ويمكنها المساعدة في اختيار الصمام المناسب للتطبيقات الهيدروليكية الصعبة.
بالنسبة لتطبيقات المياه والسباكة، تنتج شركات مثل Watts (بما في ذلك علامتها التجارية Ames)، وMueller، والعديد من الشركات المصنعة الصينية (FCV، Dervos، Neway) صمامات فحص مجلفنة يمكن تصنيفها على أنها من النوع S أو رموز سلسلة مماثلة. تتوافق هذه الصمامات عادةً مع معايير ANSI/AWWA لخدمة المياه وتأتي مع الشهادات المناسبة للحماية من الحرائق أو استخدام مياه الشرب عند الحاجة.
يختلف السعر على نطاق واسع بناءً على الحجم وتقييم الضغط والشهادات. قد تكلف وحدات الصمامات الهيدروليكية المجلفنة الصغيرة من النوع S (منافذ 6 مم إلى 15 مم) أقل من 100 دولار، في حين تتراوح تكلفة نماذج خدمة الإطفاء المعتمدة بحجم 4 بوصات حوالي 800 دولار إلى 900 دولار. يمكن أن تتجاوز الوحدات ذات الحواف الكبيرة مقاس 12 بوصة 5000 دولار، خاصة مع قوائم UL أو FM. تضيف تكاليف الشهادة ومتطلبات الاختبار بشكل كبير إلى السعر مقارنة بالصمامات الصناعية غير المعتمدة.
عند شراء صمام فحص مجلفن من النوع S، فكر فيما إذا كنت بحاجة إلى موزع لديه مخزون محلي للتسليم السريع أو إذا كان بإمكانك الطلب مباشرة من الشركات المصنعة للحصول على أسعار أفضل للكميات الأكبر. تعد جودة الدعم الفني أمرًا مهمًا أيضًا، خاصة بالنسبة للتطبيقات الهيدروليكية حيث يؤثر الاختيار المناسب على أداء النظام وحماية المعدات.
اتخاذ القرار الصحيح
يعد اختيار صمام فحص مجلفن من النوع S أمرًا منطقيًا عندما تحتاج إلى حماية جيدة من التآكل بسعر معقول في الأنظمة التي تعمل في درجة حرارة أقل من 200 درجة مئوية مع تعرض كيميائي معتدل. تتناسب قدرة الضغط العالي للتصميم الهيدروليكي من النوع S مع المعدات المتنقلة والآلات الصناعية حيث تكون المساحة ضيقة ويشيع ارتفاع الضغط. بالنسبة لأنظمة المياه، يوفر الطلاء المجلفن عقودًا من الخدمة في التطبيقات بدءًا من الري وحتى الحماية من الحرائق.
ومع ذلك، فإن صمام عدم الرجوع المجلفن من النوع S ليس هو الخيار الأفضل دائمًا. يجب أن تستخدم أنظمة درجة الحرارة العالية التي تزيد عن 180 درجة فهرنهايت التشغيل المستمر الفولاذ المقاوم للصدأ. تستفيد أيضًا المياه المالحة أو التطبيقات الكيميائية شديدة التآكل من الترقية إلى الفولاذ المقاوم للصدأ على الرغم من ارتفاع التكلفة. قد تعمل أحجام الأنابيب الكبيرة جدًا (أكثر من 12 بوصة) بشكل أفضل مع عمليات فحص التأرجح المطلية بالإيبوكسي أو الفولاذ المقاوم للصدأ بدلاً من تصميمات النوع S المجلفنة.
يجب أن تكون العوامل الرئيسية في قرارك هي ضغط التشغيل، ونطاق درجة الحرارة، وتوافق السوائل، والتعرض البيئي. قم بمطابقة مواصفات الصمام مع متطلبات النظام الفعلية لديك بدلاً من الإفراط في تحديد الظروف التي لن تحدث. سيوفر صمام عدم الرجوع المجلفن من النوع S الذي تم اختياره بشكل صحيح سنوات من الخدمة الموثوقة مع الحد الأدنى من الصيانة، مما يحمي المضخات والمعدات الخاصة بك مع الحفاظ على مشروعك في حدود الميزانية.
إن فهم ما يعنيه النوع S في سياقك المحدد (المكبس الهيدروليكي مقابل فحص تأرجح خط الأنابيب) يساعد على ضمان حصولك على الصمام المناسب لتطبيقك. في حالة الشك، استشر الشركة المصنعة أو الموزع المؤهل الذي يمكنه مراجعة معلمات النظام الخاص بك والتوصية بتكوين الصمام المناسب. إن أخذ الوقت الكافي لاتخاذ القرار الصحيح يمنع الآن حدوث أخطاء باهظة الثمن وتوقف العمل لاحقًا.
