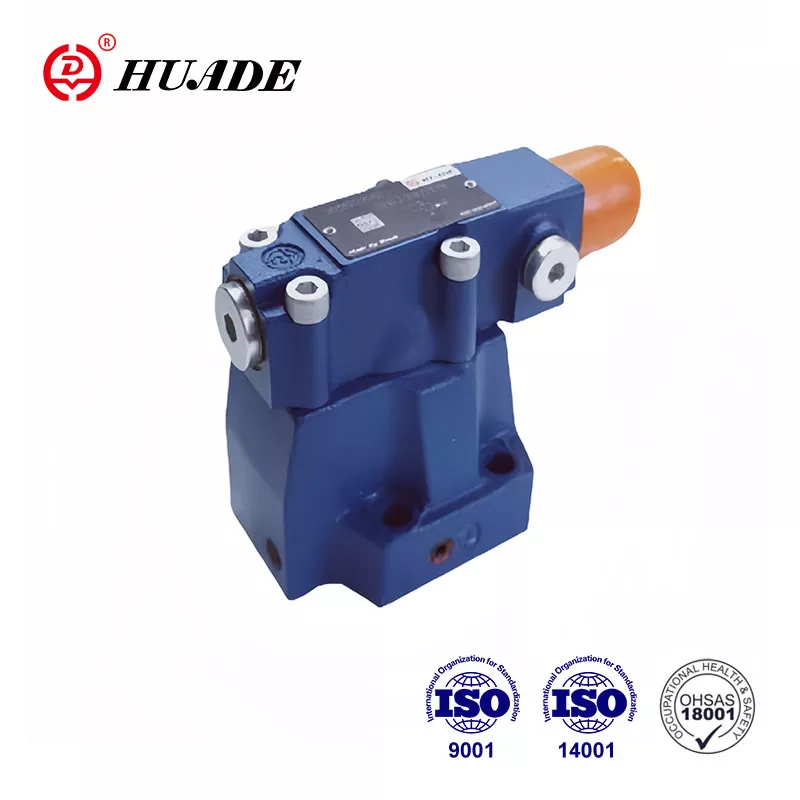

تُستخدم صمامات التسلسل التي يتم تشغيلها بشكل تجريبي DZ للتبديل المتسلسل المعتمد على الضغط للدوائر الثانوية. لقد وصلت الصمامات الهيدروليكية Huade® دائمًا إلى المعايير الدولية. تحظى صمامات الضغط Huade® باعتراف واسع النطاق في السوق وترجع ثقة المستخدم بشكل أساسي إلى جودتها العالية وسعرها المنخفض نسبيًا. يولي المصنع اهتمامًا كبيرًا بجودة المنتج ويقدم آلات إنتاج متقدمة من جميع أنحاء العالم.
|
البيانات الفنية |
||||
|
ضغط التشغيل، المنفذ A، B، X (MPa) |
ما يصل إلى 31.5 |
|||
|
الضغط الخلفي، المنفذ Y (MPa) |
ما يصل إلى 31.5 |
|||
|
ضغط السوائل |
دقيقة (ميجا باسكال) |
لا علاقة لها بالتدفق. انظر المنحنيات المميزة |
||
|
الأعلى. (ميجا باسكال) |
إلى 5. إلى 10. إلى 20 إلى 31.5 |
|||
|
الحد الأقصى للتدفق (لتر/دقيقة |
الحجم 10 |
مقاس 20 |
الحجم 30 |
|
|
200 |
400 |
600 |
||
|
سائل |
الزيوت المعدنية (لختم NBR)، أو إستر الفوسفات (لختم FPM) |
|||
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|||
|
نطاق درجة حرارة السوائل (°C) |
-30-80 |
|||
|
درجة التلوث (أم) |
الحد الأقصى لدرجة التلوث المسموح بها |
|||
|
وزن |
الحجم 10 |
مقاس 20 |
الحجم 30 |
|
|
دي زي (كجم) |
3.4 |
5.3 |
8 |
|
|
دزك (كجم) |
1.2 |
|||
|
DZC30 (كجم) |
1.5 |
|||
سمات:
◀ لتركيب اللوحة الفرعية
◀ 4 عناصر تعديل
.مقبض دوار
. كم مع مسدس وغطاء واقي
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار بمقياس
◀ 4 تقييمات للضغط
◀ صمام الفحص، اختياري
◀ نمط التثبيت على DIN 24 340، النموذج D، ISO 5781 وCETOP - RP 121H
طلب:
صمامات الضغط من النوع DZ هي صمامات تسلسل ضغط تعمل بشكل تجريبي. يتم استخدامها للتبديل التسلسلي المعتمد على الضغط للدائرة الثانية.
تتكون صمامات تسلسل الضغط بشكل أساسي من الصمام الرئيسي (1) مع مدخل البكرة الرئيسي (7) و
صمام تجريبي (2) مع عنصر تعديل الضغط وصمام فحص (3)، اختياري.
تختلف وظيفة الصمام وفقًا لتكوين تصريف الزيت الدليلي:
صمام التسلسل من النوع DZ. 50 ب/..
(خطوط التحكم 4.1 و12 و13 مفتوحة؛ خطوط التحكم 4.2 و14 و15 موصولة)
يعمل الضغط في الخط A على البكرة الدليلية (5) في الصمام الدليلي (2) عبر خط التحكم (4.1).
في نفس الوقت يعمل على الجانب المحمل بنابض من البكرة الرئيسية (7) عبر الفتحة (6).
يتجاوز الضغط القيمة المحددة عند الزنبرك (8)، ويتم تحريك المكبس الدليلي (5) في اتجاه الزنبرك (8).
يتم الحصول على الإشارة داخليًا من المنفذ A عبر خط التحكم (4.1).
يتدفق الآن السائل الموجود على الجانب المحمل بنابض من المكبس الرئيسي (7) إلى المنفذ B عبر الفتحة (9)، وأرض التحكم (10) وخطوط التحكم (11) و(12). يوجد الآن انخفاض في الضغط عند البكرة الرئيسية (7)، يكون الاتصال من المنفذ A إلى المنفذ B مفتوحًا مع الحفاظ على الضغط المحدد عند الزنبرك (8). يتم توجيه الزيت المتسرب عند المكبس الدليلي (5) إلى المنفذ B داخليًا عبر خط التحكم (13). يمكن تركيب صمام فحص اختياري (3) لتدفق العودة الحر من المنفذ B إلى A.
صمام التسلسل نوع DZ...50B/...X..
(خطوط التحكم 4.2 و12 و13 مفتوحة؛ خطوط التحكم 4.1 و14 و15 موصولة)
وظيفة هذا الصمام هي بشكل أساسي نفس وظيفة الصمام DZ--50B/.
ومع ذلك، في صمام تسلسل الضغط من النوع DZ...50B/...X... يتم إعطاء الإشارة خارجيًا بواسطة
وسائل خط التحكم (4.2).
صمام التسلسل من النوع DZ...50B/...Y.
(خطوط التحكم 4.1 و12 و14 أو 15 مفتوحة؛ خطوط التحكم 4.2 و13 موصولة)
وظيفة هذا الصمام هي بشكل أساسي نفس وظيفة الصمام من النوع DZ...50B/... ومع ذلك، بالنسبة للنوع DZ. .50B/...Y... يجب تصريف التسرب عند المكبس الدليلي (5) إلى الخزان دون ضغط عبر الخط (14) أو (15). يتم تغذية الزيت الدليلي إلى المنفذ B عبر الخط (12).
صمام التسلسل نوع DZ...50B/...XY..
(خطوط التحكم 4.2 أو 14 أو 15 مفتوحة؛ خطوط التحكم 4.1 و12 و13 موصولة)
يعمل الضغط في المنفذ X على المكبس الدليلي (5) في الصمام الطيار (2) عبر خط التحكم (4.2). في نفس الوقت
يعمل ضغط الوقت في المنفذ A على الجانب المحمل بنابض من البكرة الرئيسية (7) عبر الفتحة (6). متى
يتجاوز الضغط في المنفذ X القيمة المحددة عند الزنبرك (8)، ويتم تحريك المكبس الدليلي (5) مقابل الزنبرك (8). عندما يتم تحريك المكبس الدليلي (5) مقابل الزنبرك (8)، يمكن أن يمر السائل من الجانب المحمل بنابض من البكرة الرئيسية (7) إلى حجرة الزنبرك (17) للصمام الدليلي (2) عبر الفتحة (9)
والخط (16) وينكسر الضغط على الجانب المحمل بنابض من البكرة الرئيسية (7).
وبالتالي يمكن للسائل أن يمر من المنفذ A إلى B مع الحد الأدنى من فقدان الضغط. يجب تصريف الزيت الدليلي الموجود في غرفة الزنبرك (17) إلى الخزان دون ضغط عبر الخط (14) أو (15). يمكن تركيب صمام فحص اختياري (3) لتدفق العودة الحر من المنفذ B إلى A.
هيكل DZ...50B/210...
