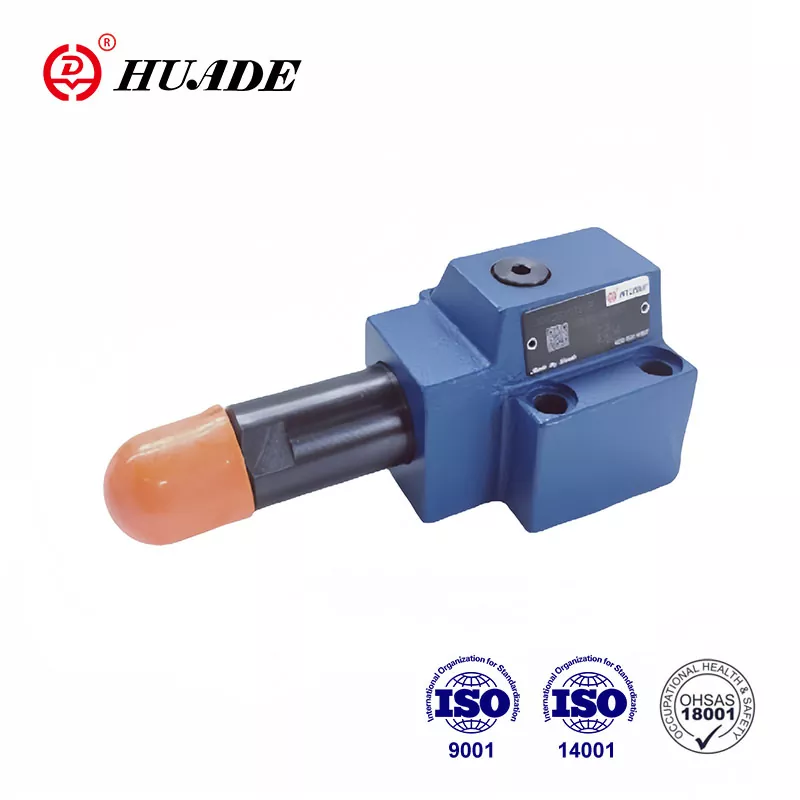

صمام تسلسل الضغط DZ 10 DP
  • صمام تسلسل الضغط DZ 10 DPصمام تسلسل الضغط DZ 10 DP

صمام تسلسل الضغط DZ 10 DP

• ميزات المنتج: التصميم المباشر للتشغيل ، والتكنولوجيا المتوافقة مع RexRoth ، وتصاعد اللوحات الفرعية مع خيارات ضبط متعددة
• المواصفات: سلسلة DZ 10 DP ، وضغط مدخل يصل إلى 31.5 ميجا باسكال ، و Max Flow 80 L/Min
• التطبيقات: الرفع آلات ، معدات البناء ، المركبات الصناعية ، الأدوات الآلية ، السفن ، والأنظمة المعدنية

نوع صمام تسلسل الضغط DZ 10 DP هو صمام تسلسل الضغط المباشر. يتم استخدامه للتسلسل المعتمد على الضغط للنظام الثاني. يتم بيعه بعنف في الصين وفي البلدان الأجنبية ذات الجودة العالية والأسعار المنخفضة. يتوافق صمام تسلسل الضغط Huade® بالكامل مع المعايير الدولية في الصناعة الهيدروليكية. من خلال تقديم تقنية Rexroth المتقدمة ، تتوافق الصمامات الهيدروليكية Huade® مع Rexroth في الأداء.

معلمة المنتج من صمام تسلسل الضغط DZ 10 DP

البيانات الفنية

ضغط مدخل ، المنفذ P ، B (X) (MPA)

ما يصل إلى 31.5

ضغط المخرج ، المنفذ A (MPA)

إلى 21.0

ضغط الظهر ، منفذ T (MPA)

إلى 16.0

max.permissible Flow (l/min)

إلى 80

السوائل

الزيت المعدني (لختم NBR) ، أو استر الفوسفات (لختم FPM)

نطاق اللزوجة (مم ²/s)

10 ~ 800

نطاق درجة حرارة السائل (℃)

-30 حتى +80

نظافة السوائل (أم)

نظافة السوائل الحد الأقصى المسموح به من تلوث السائل إلى NAS 1638 الفئة 9

max.flow (l/min)

ما يصل إلى 80

ميزة المنتج وتطبيق صمام تسلسل الضغط DZ 10 DP

سمات:

▶ لتركيب اللوحات الفرعية

▶ 4 تصنيفات للضغط

▶ 4 عناصر التعديل:

. مقبض دوار

. غلاف مع سداسية وقبعة واقية

. مقبض دوار قابل للقفل مع مقياس

. مقبض دوار مع مقياس

▶ مع اتصال مقياس الضغط

▶ تحقق من الصمام ، اختياري

▶ نمط التثبيت إلى DIN 24 340 ، النموذج D ، ISO 5781 و CETOP - RP 121H


طلب:

يمكن استخدام صمام تسلسل الضغط DZ 10 DP على نطاق واسع في الأنظمة الهيدروليكية لآلات الرفع والنقل ، وآلات البناء ، والمركبات الصناعية ، وأدوات الآلات ، والسفن ، والمعادن والمعدات الأخرى.

قسم ورمز صمام تسلسل الضغط DZ 10 DP

يتم تعيين ضغط التسلسل عبر عنصر الضبط (1).

يحمل ربيع الضغط (2) بكرة التحكم (3) في موضع البداية ، يتم إغلاق الصمام. يوجد الضغط في المنفذ A في منطقة مكبس بكرة التحكم (3) مقابل ربيع الضغط (2) عبر خط التحكم (4). عندما يصل الضغط إلى القيمة المحددة في ربيع الضغط (2) ، يتم نقل بكرة التحكم (3) ويفتح الاتصال A إلى B. النظام المتصل بالمنفذ B متسلسل دون الضغط في القناة A.

يتم الحصول على إشارة التحكم عبر خط التحكم (4) من المنفذ A أو خارجيًا عبر الاتصال X.

اعتمادًا على تطبيق الصمام ، يمكن تمرير زيت تصريف التسرب من الخارج عن طريق الاتصال Y أو داخليًا عبر B.


هيكل DZ 10 DP 1 -40B

رموز DZ 10 DP-10B
