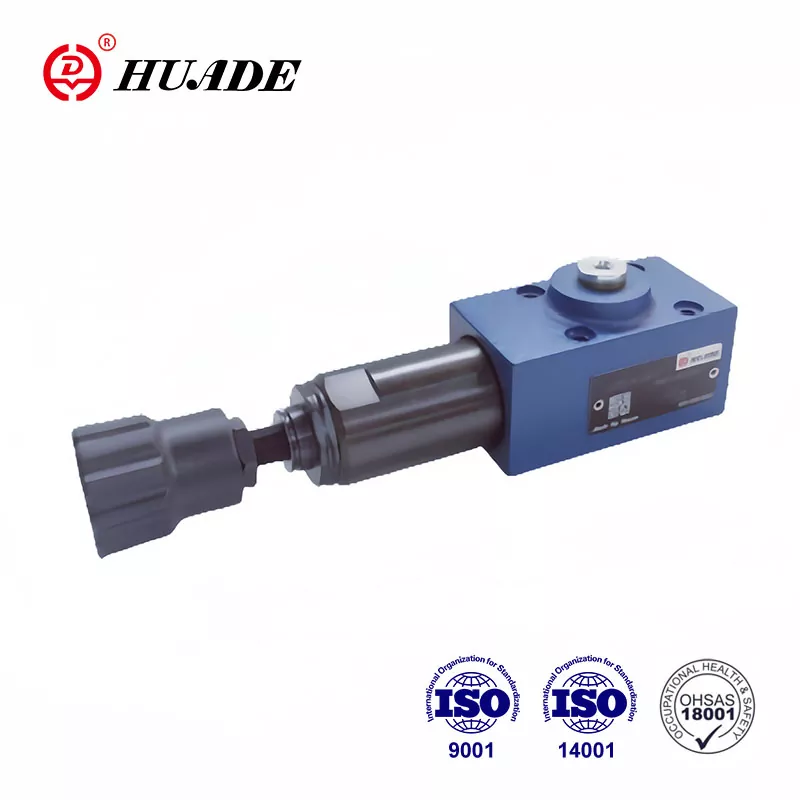

الصمام من النوع DZ 6 DP هو صمام تسلسل ضغط يعمل بشكل مباشر. من خلال التعاون طويل الأمد والمتعمق مع Rexroth، يمكن لصمامات الضغط الهيدروليكي Huade® أن تتطابق مع Rexroth في الأداء. يمكن استخدام صمام تسلسل الضغط هذا على نطاق واسع في النظام الهيدروليكي لآلات الرفع والنقل وآلات البناء والمركبات الصناعية وأدوات الآلات والسفن والمعادن وغيرها من المعدات.
|
البيانات الفنية |
|
|
ضغط المدخل، المنفذ P، B (X) (MPa) |
ما يصل إلى 31.5 |
|
ضغط المخرج، المنفذ A (MPa) |
إلى 21.0 |
|
الضغط الخلفي، المنفذ T (MPa) |
إلى 16.0 |
|
الحد الأقصى للتدفق المسموح به (لتر / دقيقة) |
إلى 60 |
|
السوائل |
زيت معدني (لختم NBR)، أو إستر الفوسفات (لختم FPM) |
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|
نطاق درجة حرارة السوائل (°C) |
-30 حتى +80 |
|
نظافة السوائل (أم) |
نظافة السوائل الحد الأقصى لدرجة تلوث السائل المسموح بها وفقًا لمعيار NAS 1638 Class 9 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 60 |
سمات:
◀ لتركيب اللوحة الفرعية
◀ 5 مراحل ضغط
◀ 4 عناصر الضبط:
. مقبض دوار
. برغي الرأس مع مسدس وغطاء واقي،
مقبض دوار قابل للقفل مع مقياس
مقبض دوار بمقياس
◀ فحص الصمام، اختياري
◀ نمط التثبيت على DIN 24 340، النموذج A، ISO 4401 وCETOP - RP 121H
طلب:
يتم استخدام صمام تسلسل الضغط DZ 6 DP للتوصيل المعتمد على الضغط للنظام الثاني.
يتم ضبط ضغط التسلسل عبر عنصر الضبط (4).
يحمل الزنبرك (3) بكرة التحكم (2) في الوضع المحايد، والصمام مسدود. الضغط في القناة P موجود على سطح بكرة التحكم (2) المقابلة للزنبرك (3) عبر خط التحكم (6).
إذا وصل الضغط في القناة P إلى القيمة المحددة للزنبرك (3)، يتم نقل بكرة التحكم (2) إلى اليسار ويتم فتح الاتصال من P إلى A. يتم توصيل النظام عند القناة A دون انخفاض الضغط في القناة P.
تنشأ إشارة التحكم داخليًا عبر خط التحكم (6) من القناة P أو خارجيًا عبر المنفذ B (X).
اعتمادًا على استخدام الصمام، يتم تصريف الزيت المتسرب خارجيًا عبر المنفذ T(Y) أو داخليًا عبر A.
هيكل DZ 6 DP 1 -50B
