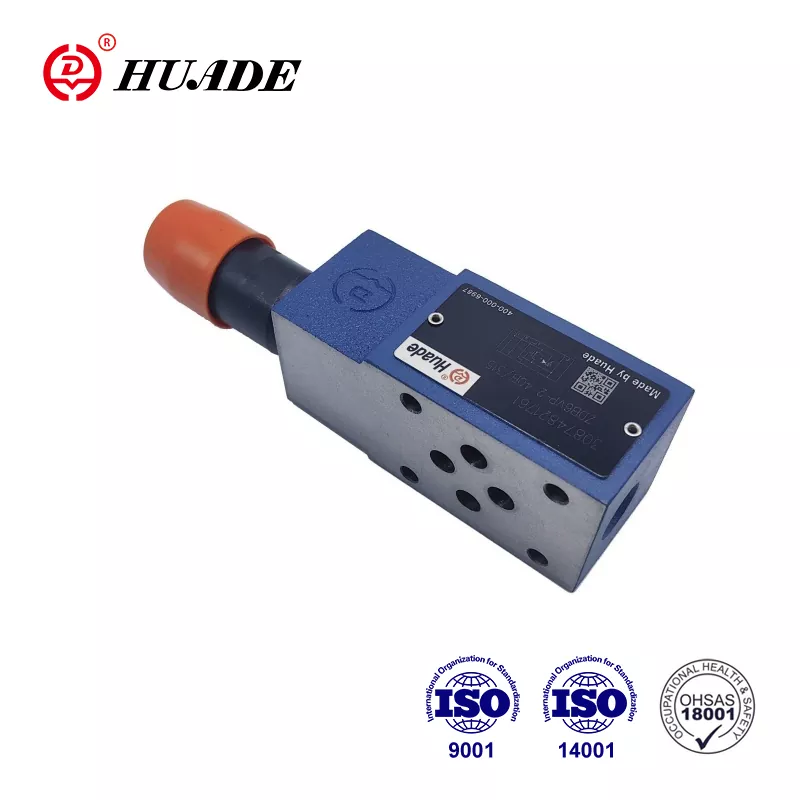

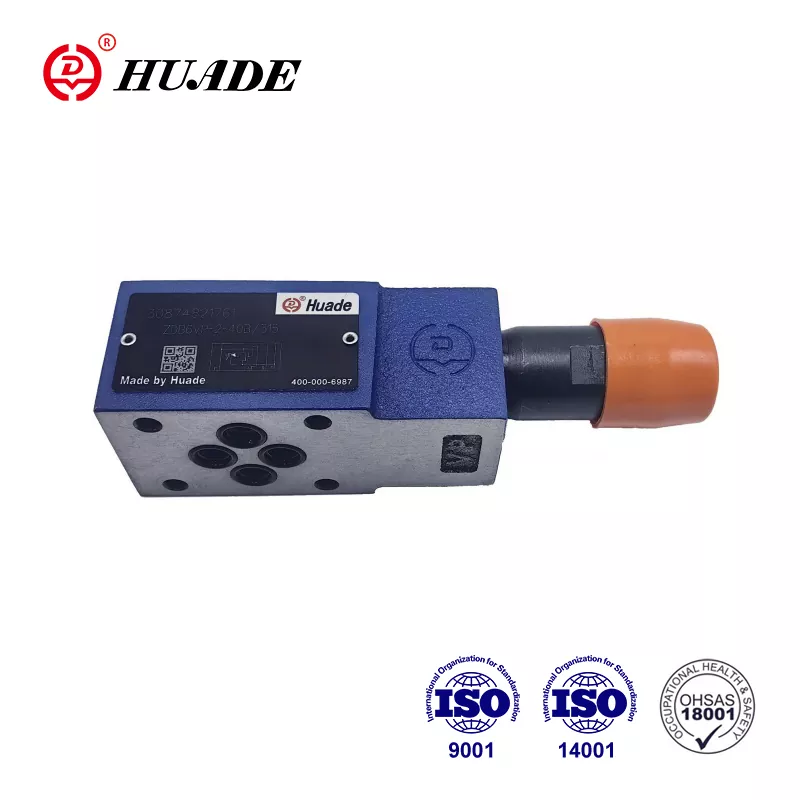

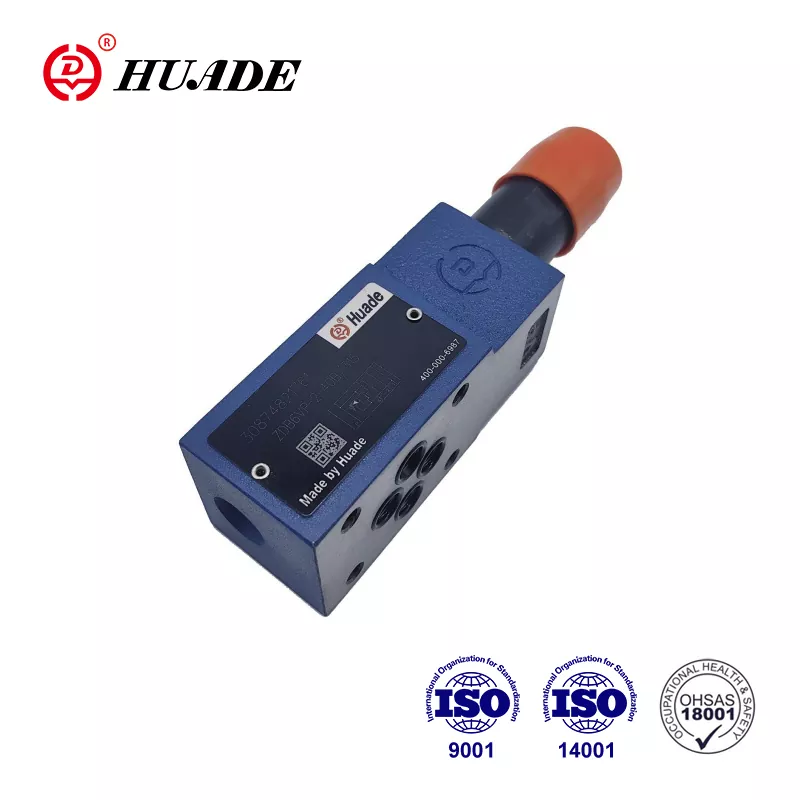

منذ تأسيسها في عام 1979، تطورت Huade Hydraulic الآن إلى نطاق إنتاج كبير. يتمتع صمام تخفيف الضغط Z2DB 6 بسعر أقل نسبيًا مقارنة بالعلامات التجارية العالمية الشهيرة الأخرى. يولي المصنع المزيد من الاهتمام للتطبيق العملي وفعالية التكلفة. من أجل توفير منتجات أرخص، يقوم المصنع باستغلال الموارد المحلية بالكامل. وفي الوقت نفسه، ومن أجل ضمان الجودة، فقد أدخلت أكثر من 750 من معدات الإنتاج المتقدمة من جميع أنحاء العالم. لقد اجتاز المصنع ISO9001 وISO14001 وOH SAS18001. بالمقارنة مع الصمامات الهيدروليكية المماثلة الأخرى، فإن صمامات تخفيف الضغط Huade® أكثر تقدمًا في التكنولوجيا وأكثر متانة في هذه الصناعة. يتم استخدامها على نطاق واسع في الصناعة العسكرية بسبب الجودة الموثوقة والأداء المستقر.
|
سائل الضغط |
زيت معدني (لختم NBR)، أو إستر الفوسفات (لختم FPM) |
|
|
سائل الضغط - نطاق درجة الحرارة (°C) |
-30～+80 |
|
|
نطاق اللزوجة (مم/ثانية) |
10～800 |
|
|
درجة تلوث السوائل |
الحد الأقصى لدرجة التلوث المسموح بها |
|
|
ضغط التشغيل، ماكس. (ميجا باسكال) |
ما يصل إلى 31.5 |
|
|
الضغط قابل للتعديل، كحد أقصى. الإعداد (ميجا باسكال) |
ما يصل إلى 5، إلى 10، إلى 20، إلى 31.5 |
|
|
التدفق، كحد أقصى. (لتر/دقيقة) |
ما يصل إلى 60 |
|
|
وزن |
النوع ZDB 6 (كجم) |
تقريبا. 1 |
|
النوع Z2DB 6 (كجم) |
تقريبا. 1.2 |
|
سمات:
◀ صمام لوحة الساندويتش
◀ 4 نطاقات ضغط
◀ 5 خيارات للدوائر
◀ مع خرطوشة واحدة أو اثنتين لتخفيف الضغط
◀ 4 عناصر تعديل.

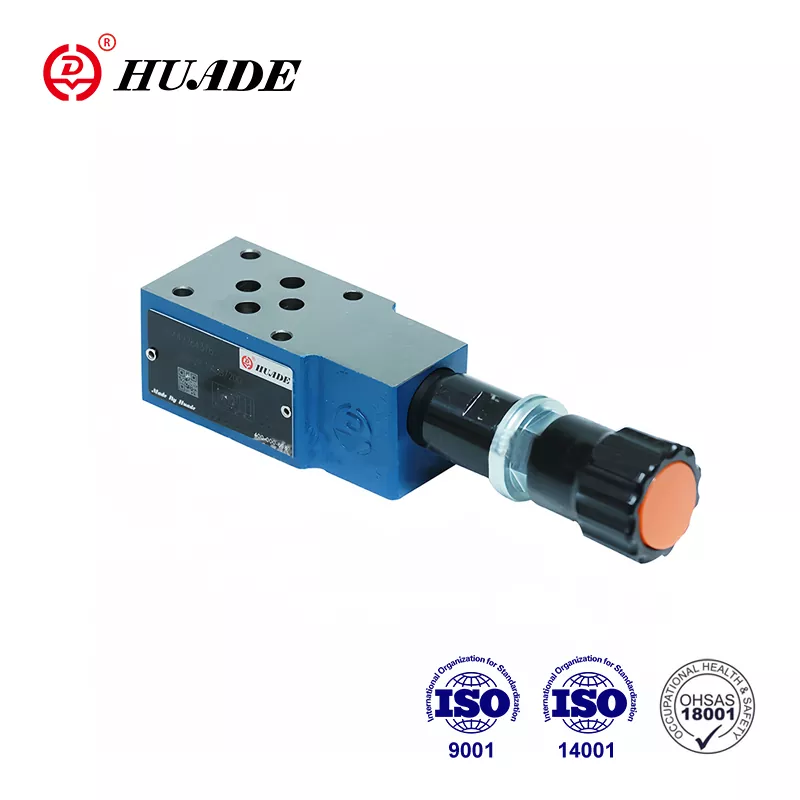

· مقبض دوار

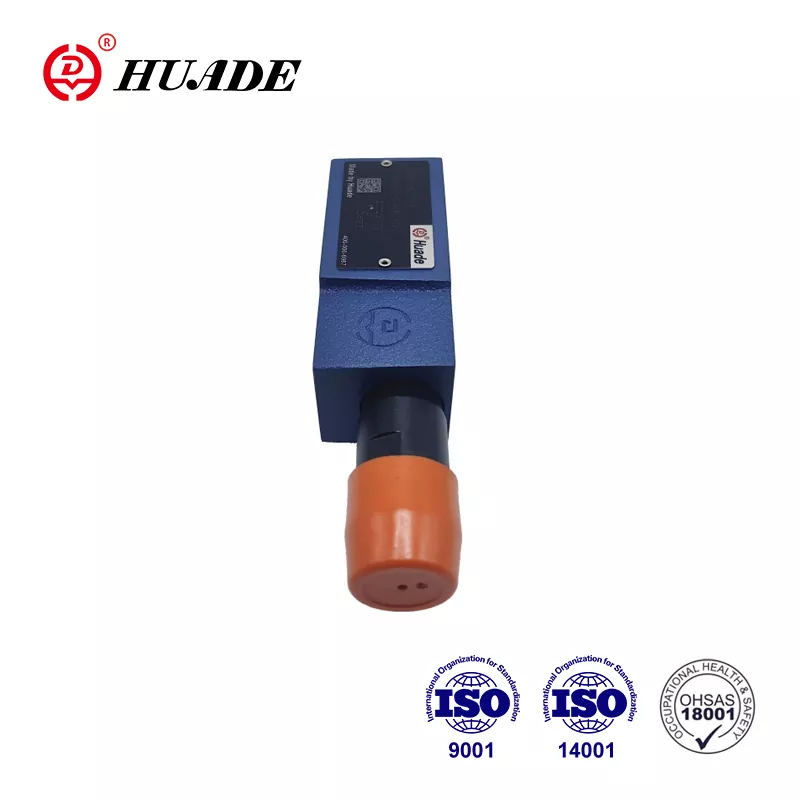

· كم مع مسدس وغطاء واقي
· مقبض دوار قابل للقفل بمقياس
· مقبض دوار قابل للقفل
طلب:
تتمثل الوظيفة الرئيسية لصمام تخفيف الضغط Z2DB 6 في الحد من الضغط داخل النظام الهيدروليكي.
يتم تشغيل أنواع صمامات تخفيف الضغط ZDB وZ2DB بشكل تجريبي وهي ذات تصميم لوحة شطيرة.
وهي تتكون أساسًا من المبيت (7)، مع خرطوشة أو اثنتين من صمامات تخفيف الضغط.
يتم ضبط ضغط النظام عن طريق عنصر الضبط (4).
في حالة الراحة، يتم إغلاق الصمام. يعمل الضغط في المنفذ A على التخزين المؤقت (1). في نفس الوقت، يمر الضغط عبر الفتحة (2) إلى الجانب المحمل بنابض من البكرة (1) وعبر الفتحة (3) إلى القفاز الدليلي (6). إذا ارتفع الضغط في المنفذ A فوق القيمة المحددة في الزنبرك (5)، ينفتح القفاز الدليلي (6). يمكن الآن أن يتدفق السائل من الجانب المحمل بنابض من البكرة (1)، والفوهة (3)، والقناة (8) إلى المنفذ T. ثم يؤدي انخفاض الضغط الناتج إلى تحريك البكرة (1)، مما يؤدي إلى فتح الوصلة من A إلى T، بينما يتم الحفاظ على الضغط المضبوط عند الزنبرك (5).
يعود الزيت الدليلي من غرفتي الزنبرك خارجيًا إلى الخزان عبر المنفذ T.
رمز Z2DB 6
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء.
3.المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصًا.
4. يجب أن تكون براغي تثبيت الصمامات ذات مستوى عالي الكثافة (الفئة 10.9). يرجى تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب.
5. يشترط أن تكون خشونة السطح المرتبط بالصمام خشونة السطح 0.8.
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
