عند العمل مع الأنظمة الهيدروليكية، فإن الحفاظ على تدفق السوائل في الاتجاه الصحيح أمر أكثر أهمية مما قد تعتقد. تقوم لوحة شطيرة صمام الفحص Z1S من Bosch Rexroth بذلك بالضبط - فهي تسمح للسائل بالمرور في اتجاه واحد بينما يمنعه من الرجوع إلى الخلف. تعد هذه المهمة البسيطة أمرًا بالغ الأهمية في كل شيء بدءًا من آلات المصانع وحتى معدات البناء.
ما الذي يجعل لوحة ساندويتش صمام الفحص Z1S مختلفة
حصلت لوحة الساندويتش ذات صمام الفحص Z1S على اسمها من طريقة تركيبها. بدلاً من توصيلها بالخراطيم والتجهيزات، يتم وضعها بين المكونات الأخرى مثل طبقة الساندويتش. يوفر هذا التصميم المساحة ويقلل عدد نقاط الاتصال التي يمكن أن يحدث فيها تسرب. يستخدم الصمام آلية قفازية محملة بنابض والتي تغلق بإحكام ضد التدفق العكسي، مما يحقق تسربًا قريبًا من الصفر حتى عندما يصل الضغط إلى 350 بار.
يعمل تصميم لوحة ساندويتش صمام الفحص بشكل جيد في المساحات الضيقة. غالبًا ما يقوم مصنعو الآلات بتكديس وحدات Z1S متعددة عموديًا في مشعبات هيدروليكية، مما يؤدي إلى إنشاء دوائر تحكم معقدة دون إضافة أنابيب خارجية ضخمة. يتبع هذا النهج المعياري معايير ISO 4401، مما يعني أن لوحة شطيرة صمام عدم الرجوع Z1S تتلاءم مع مكونات من مختلف الشركات المصنعة.
كيف تعمل لوحة ساندويتش صمام الفحص Z1S
يوجد داخل كل لوحة شطيرة ذات صمام فحص Z1S قفاز - مصنوع عادةً من البلاستيك عالي الأداء - مثبت على مقعده بواسطة زنبرك. عندما يصل ضغط السائل من الاتجاه الأمامي إلى عتبة ضغط التكسير، يرتفع القفاز ويتدفق السائل من خلاله. في اللحظة التي ينخفض فيها الضغط أو ينعكس، يدفع الزنبرك القفاز إلى الأسفل، ويغلق الممر.
توفر سلسلة Z1S ضغوط تكسير مختلفة: 0.5، 1.5، 3، و5 بار. تعمل ضغوط التشقق المنخفضة بشكل أفضل في الأنظمة التي تحتاج إلى الحد الأدنى من المقاومة، بينما تمنع الإعدادات الأعلى الفتح العرضي من ارتفاع الضغط. تتدفق مقابض تكوين لوحة الساندويتش ذات صمام الفحص حتى 40 لترًا في الدقيقة في موديلات الحجم 6 و100 لترًا في الدقيقة في مقاس 10 متغيرات.
اختيار لوحة ساندويتش Z1S المناسبة لصمام الفحص
تقوم شركة Bosch Rexroth بتصنيع ثمانية أنواع مختلفة من وظائف الإغلاق للوحة ساندويتش صمام عدم الرجوع Z1S. يتدفق بعضها في قناة واحدة بينما يتعامل البعض الآخر مع القنوات المزدوجة في وقت واحد. تتدفق كتل الإصدار الأكثر شيوعًا من المنفذ A2 إلى A1، ولكن ستجد خيارات لأي تكوين دائرة تقريبًا.
الحجم مهم عند اختيار لوحة شطيرة صمام الفحص الخاص بك. يزن الحجم 6 Z1S حوالي 0.8 كجم ويتحمل ضغطًا يصل إلى 350 بار. الوحدات ذات الحجم 10 أكبر حجمًا حيث يبلغ وزنها 2.3 كجم ولكنها يمكنها إدارة تدفق يصل إلى 100 لتر في الدقيقة. يعمل كلا الإصدارين مع الزيوت الهيدروليكية المعدنية ويمكن تكييفهما للسوائل القابلة للتحلل عند اختيار موانع تسرب متوافقة.
تؤثر مادة الختم على الأداء بشكل كبير. تتعامل أختام FKM القياسية مع معظم التطبيقات بشكل جيد، خاصة عندما تتجاوز سرعة السائل 4 أمتار في الثانية. بالنسبة للضغط المنخفض وحالات التدفق الأبطأ، تعمل أختام NBR الناعمة على تقليل التآكل على الأسطح المتزاوجة. سوف تستمر لوحة شطيرة صمام الفحص الخاصة بك لفترة أطول عندما يتوافق الختم مع ظروف التشغيل الخاصة بك.
تركيب لوحة ساندويتش Z1S الخاصة بصمام الفحص
يحدد الحصول على التثبيت الصحيح مدى جودة أداء لوحة شطيرة صمام الفحص Z1S. يجب أن يكون سطح التثبيت مسطحًا في حدود 0.01 ملم لكل 100 ملم وأن يكون أملسًا وخشونة السطح لا تزيد عن 4 ميكرومتر. قد تبدو هذه المواصفات دقيقة، لكنها تمنع التسربات التي قد تتطور مع مرور الوقت.
يتم تركيب لوحة شطيرة صمام الفحص بأربعة براغي - M5 للحجم 6 أو M6 للنماذج ذات الحجم 10. عزم الدوران مهم هنا. تحتاج وحدات الحجم 6 إلى 8 إلى 10 نيوتن متر بينما يتطلب الحجم 10 15.5 نيوتن متر زائد أو ناقص 10 بالمائة. يضمن استخدام البراغي ذات فئة القوة 10.9 بقاء التثبيت آمنًا حتى في ظل الاهتزاز.
يمكنك تثبيت لوحة ساندويتش صمام عدم الرجوع Z1S في أي اتجاه. التصميم لا يعتمد على الجاذبية ليعمل. فقط تأكد من أن البطانة البلاستيكية الزرقاء التي تأتي مع بعض الموديلات تظل محمية أثناء التجميع. توفر هذه البطانة إحكامًا إضافيًا ويجب ألا تتلف أو تتم إزالتها إلا إذا قمت باستبدال الصمام بأكمله.
حيث تعمل لوحة ساندويتش Z1S Check Valve بشكل أفضل
تعتمد المكابس الهيدروليكية على ألواح ساندويتش ذات صمام فحص للحفاظ على الأحمال بأمان. عندما يتوقف الضغط مؤقتًا بين الدورات، يمنع Z1S السائل من التدفق للخلف، مما يسمح لمكبس الضغط بالانجراف إلى الأسفل. تعتبر وظيفة حمل الحمولة مهمة بالنسبة للسلامة والدقة.
Основна відмінність між статичним утриманням навантаження та динамічним контролем навантаження має керувати вибором клапана. Для статичних застосувань, де навантаження залишаються нерухомими протягом тривалого періоду часу, зворотні клапани з пілотним керуванням забезпечують чудову продуктивність за розумну ціну. Для динамічних застосувань, які вимагають контрольованого опускання гравітаційних навантажень, обов’язково потрібні врівноважні клапани з вбудованою можливістю вимірювання витрати, щоб запобігти небезпечній нестабільності.
تحتاج المعدات المتنقلة مثل الحفارات والرافعات إلى تحكم موثوق في التدفق في الظروف الصعبة. تتعامل لوحة الساندويتش ذات الصمام اللارجعي Z1S مع تقلبات درجة الحرارة والاهتزازات الشائعة في مواقع البناء. تساعد الأشكال الزاوية للوحة ساندويتش صمام الفحص على توجيه تدفق السوائل بكفاءة في الحدود الضيقة للآلات المتنقلة.
الحفاظ على لوحة ساندويتش Z1S الخاصة بصمام الفحص
يحافظ السائل الهيدروليكي النظيف على عمل لوحة شطيرة صمام الفحص بشكل صحيح. تحدد شركة Bosch Rexroth فئة التلوث ISO 4406 رقم 20/18/15، والتي تتطلب ترشيحًا يصل إلى 20 ميكرومترًا. يتسبب السائل المتسخ في التصاق القفاز أو اهتراءه قبل الأوان، مما يؤدي إلى حدوث تسربات أو فشل في الإغلاق.
يجب أن تتحقق عمليات التفتيش المنتظمة من وجود تسربات خارجية حول سطح التثبيت وقياس انخفاض الضغط عبر الصمام. غالبًا ما تشير الزيادة في انخفاض الضغط إلى تراكم التلوث في الداخل. لا توفر لوحة ساندويتش صمام الفحص Z1S خيارات الإصلاح الميداني - إذا فشلت مجموعة القفاز الداخلي، يمكنك استبدال الوحدة بأكملها.
تؤثر درجة الحرارة على كيفية أداء لوحة شطيرة صمام الفحص الخاص بك. يعمل Z1S من -20 درجة مئوية إلى +80 درجة مئوية، مما يتوافق مع معظم نطاقات درجة حرارة السوائل الهيدروليكية. يجب أن تظل لزوجة السائل بين 2.8 و500 ملليمتر مربع في الثانية. خارج هذه النطاقات، قد لا يفتح الصمام عند ضغط التكسير المحدد أو قد يحدث تسربات.
استكشاف أخطاء لوحة ساندويتش صمام فحص Z1S الشائعة وإصلاحها
عندما لا يتم فتح لوحة شطيرة صمام عدم الرجوع، عادة ما يسبب التلوث المشكلة. غالبًا ما يؤدي مسح النظام وفقًا لمعايير النظافة ISO إلى حل المشكلات العالقة. إذا لم ينجح الشطف، فقد يكون الزنبرك مرهقًا ويحتاج إلى الاستبدال - مما يعني استبدال الصمام بأكمله.
يشير التسرب المفرط عبر لوحة شطيرة صمام الفحص Z1S عادةً إلى موانع التسرب البالية أو استخدام سائل غير متوافق مع مادة الختم. تأكد من أنك تستخدم نوع الزيت الهيدروليكي الصحيح وأن موانع التسرب تتوافق مع تطبيقك. تتطلب السوائل ذات الأساس الحيوي أختامًا مختلفة عن الزيوت المعدنية القياسية.
يشير انخفاض الضغط المرتفع عبر الصمام إلى أنك ربما حددت ضغط التكسير الخاطئ أو أن الحطام يقيد التدفق. يجب أن تظهر لوحة شطيرة صمام الفحص زيادة تدريجية في الضغط مع معدل التدفق. تشير القفزة المفاجئة في انخفاض الضغط إلى انسداد داخلي يتطلب استبدال الصمام.
غالبًا ما تأتي العملية الصاخبة من التجويف - عندما تصبح سرعة السائل عالية جدًا وتخلق فقاعات بخار تنهار بعنف. يمكن أن تؤدي إضافة تخميد التدفق في اتجاه المنبع أو التبديل إلى لوحة شطيرة صمام فحص مع أختام معدنية إلى تقليل ضوضاء التجويف. في بعض الأحيان تؤدي زيادة ضغط النظام إلى القضاء على الظروف التي تسبب التجويف.
مقارنة لوحة ساندويتش صمام الاختيار Z1S بالخيارات الأخرى
تكلف صمامات الفحص المضمنة أقل من ألواح الساندويتش ولكنها تشغل مساحة أكبر وتحتاج إلى وصلات خرطوم إضافية. تندمج لوحة شطيرة صمام الفحص Z1S مباشرة في مجموعة الصمامات الخاصة بك، مما يزيل أطراف الخراطيم الأربعة ونقاط التسرب المحتملة. بالنسبة للأنظمة المركبة على مشعب، يكون تصميم الساندويتش أكثر منطقية.
توفر صمامات الفحص التي يتم تشغيلها بشكل تجريبي إمكانات التحكم عن بعد التي تفتقر إليها لوحة شطيرة صمام الفحص Z1S. ومع ذلك، فهي تتطلب خطوطًا تجريبية وصمامات تحكم إضافية، مما يزيد من التعقيد الذي قد لا يحتاجه نظامك. للتحكم البسيط في التدفق في اتجاه واحد، يوفر Z1S الذي يتم تشغيله بشكل مباشر أداءً موثوقًا بدون مكونات إضافية.

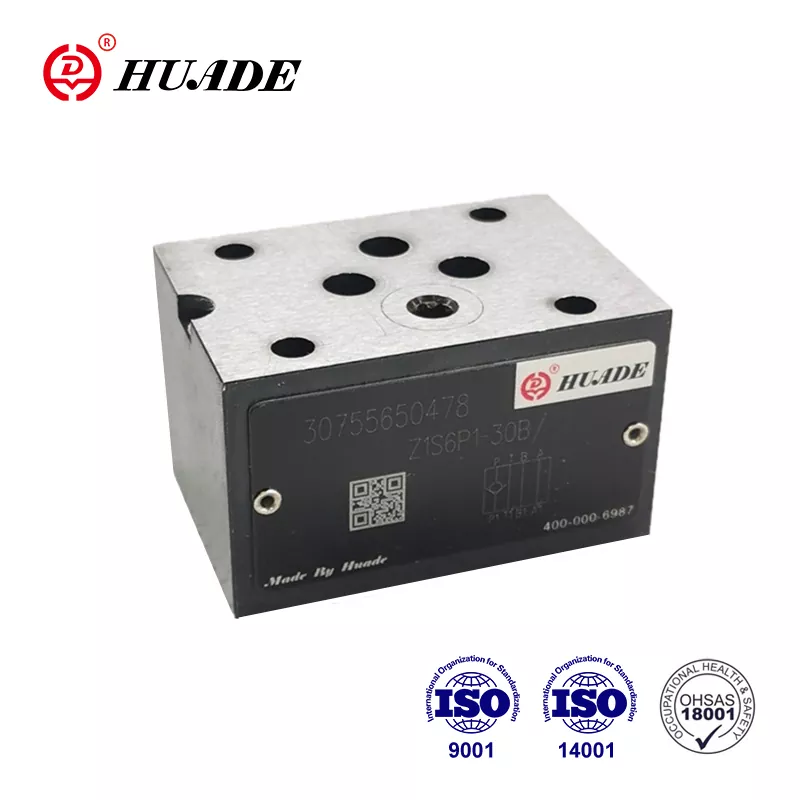

تنتج الشركات المصنعة البديلة مثل Huade وHengli لوحات ساندويتش ذات صمام فحص متوافقة مع معايير ISO 4401. يمكن أن تكون تكلفة هذه الخيارات أقل بنسبة 30 إلى 50 بالمائة من وحدات Bosch Rexroth الأصلية. تلبي الجودة عادة متطلبات التطبيقات غير الحرجة، ولكن صمامات Z1S الأصلية توفر موثوقية مثبتة في البيئات الصعبة.
احصل على أقصى استفادة من لوحة ساندويتش Z1S الخاصة بصمام الفحص
توفر لوحة شطيرة صمام الفحص Z1S تحكمًا موثوقًا في التدفق في اتجاه واحد عندما تقوم بمطابقة الصمام مع تطبيقك. إن اختيار ضغط التكسير المناسب ونوع الختم والحجم يضمن الأداء الأمثل. التثبيت الصحيح مع عزم الدوران الصحيح وإعداد السطح يمنع التسربات. يؤدي الحفاظ على سائل نظيف والبقاء ضمن حدود درجة الحرارة إلى إطالة عمر الخدمة.
تعمل لوحة الساندويتش ذات صمام عدم الرجوع هذه في أنظمة تتراوح من ضغط 0.5 بار إلى 350 بار وتتعامل مع الزيوت المعدنية أو السوائل القابلة للتحلل الحيوي باستخدام موانع التسرب المناسبة. يعمل تركيب الساندويتش المدمج على تقليل متطلبات المساحة مع توفير عملية خالية من التسرب. سواء كنت تصمم نظامًا هيدروليكيًا جديدًا أو تقوم بترقية نظام موجود، فإن لوحة ساندويتش صمام عدم الرجوع Z1S توفر حلاً مثبتًا للتحكم في التدفق الاتجاهي.
للحصول على المواصفات التفصيلية ومعلومات الطلب، توفر Bosch Rexroth أوراق بيانات شاملة من خلال موزعيها. يساعدك قضاء بعض الوقت في مراجعة هذه المستندات في تحديد متغير لوحة شطيرة صمام الفحص Z1S الدقيق الذي يتطلبه تطبيقك.
