عند العمل مع الآلات الصناعية الثقيلة، يعد فهم كيفية تحرك طاقة السوائل عبر نظامك أمرًا ضروريًا. يوجد في قلب العديد من الأنظمة الهيدروليكية عالية التدفق مكون حاسم يسمى صمام التحكم الاتجاهي، وتحديدًا سلسلة WH من Bosch Rexroth. قد لا تبدو هذه الصمامات مثيرة للإعجاب للوهلة الأولى، لكنها تقوم ببعض الأعمال الثقيلة في المصانع والأماكن الصناعية حول العالم.
ما الذي يجعل صمامات التحكم الاتجاهية مهمة جدًا؟
فكر في صمام التحكم الاتجاهي كشرطي مرور للسائل الهيدروليكي. وتتمثل مهمتها الرئيسية في تحديد المكان الذي يذهب إليه السائل، وهو ما يتحكم بشكل مباشر في كيفية تحرك أجهزتك. سواء كنت تقوم بتشغيل أسطوانة هيدروليكية أو إيقافها أو تسريعها أو تغيير اتجاهها، فإن صمام التحكم الاتجاهي هو الذي يحقق ذلك.
يشير النوع WH على وجه التحديد إلى صمامات التحكم الاتجاهية التي يتم تشغيلها بشكل تجريبي والتي تستخدم الضغط الهيدروليكي للتحكم في التدفق الرئيسي. هذا يهم أكثر مما قد تعتقد. عندما تتعامل مع معدلات تدفق عالية وكميات كبيرة من السوائل، فإن الصمام البسيط الذي يتم تشغيله بشكل مباشر لا يحتوي على ما يكفي من العضلات لإنجاز المهمة. إن القوى المؤثرة على بكرة صمام كبيرة هائلة، وهنا تصبح العملية التجريبية ضرورية.
صممت شركة Bosch Rexroth سلسلة WH الخاصة بها للتعامل مع هذه المواقف الصعبة تمامًا. يمكن لهذه الصمامات إدارة ضغوط تصل إلى 350 بار ومعدلات تدفق تصل إلى 1100 لتر في الدقيقة. لوضع ذلك في الاعتبار، نحن نتحدث عن نقل ما يكفي من السوائل الهيدروليكية لتشغيل المكابس الصناعية الضخمة، ومعدات القولبة الثقيلة، وأنظمة معالجة المواد الكبيرة.
كيف تعمل صمامات التحكم الاتجاهية من سلسلة WH فعليًا
يكمن جمال صمام التحكم الاتجاهي WH في تصميمه المكون من مرحلتين. بدلاً من محاولة تحريك بكرة كبيرة وثقيلة مباشرة، يستخدم النظام صمامًا تجريبيًا صغيرًا للتحكم في صمام رئيسي أكبر بكثير. إنه تضخيم القوة في العمل.
وإليك كيف يعمل في الممارسة العملية. تستخدم المرحلة التجريبية كمية صغيرة من الضغط الهيدروليكي لتحريك بكرة صمام صغيرة. يؤدي هذا إلى إنشاء فرق ضغط يعمل على أطراف البكرة الرئيسية الأكبر حجمًا. ويولد فرق الضغط هذا قوة كافية للتغلب على قوى السوائل والاحتكاك، مما يسمح للبكرة الرئيسية بتغيير موضعها وإعادة توجيه تدفق النظام بالكامل.
يخبرك تصنيف WH أن هذا تحكم تجريبي هيدروليكي بحت. جميع إشارات التحكم تأتي من مصادر الضغط الهيدروليكي، وليس الملفات اللولبية الكهربائية. وهذا يجعل صمامات WH ذات قيمة خاصة في البيئات التي قد تكون فيها الأنظمة الكهربائية مشكلة، مثل التطبيقات تحت الماء، أو درجات الحرارة القصوى، أو الأجواء المتفجرة.
داخل جسم الصمام، ستجد تجويفًا مصنوعًا بدقة حيث تنزلق البكرة الفولاذية الصلبة ذهابًا وإيابًا. تم تصميم البكرة بعناية للأراضي والأخاديد التي تصطف مع المنافذ الموجودة في جسم الصمام. عندما تتحرك البكرة، فإنها تفتح وتغلق مسارات التدفق، لتوجيه السائل إلى مشغلات مختلفة أو العودة إلى الخزان.
تكوينات مختلفة لتلبية الاحتياجات المختلفة
تأتي صمامات التحكم الاتجاهي في تكوينات مختلفة، ويساعد فهم المصطلحات عند اختيار الصمام المناسب. تشير الأرقام التي تراها في أوصاف الصمامات إلى عدد المنافذ والمواضع.
يحتوي الصمام ثلاثي الاتجاهات (المكتوب بـ 4/3) على أربعة وصلات سائلة وثلاثة أوضاع تشغيل متميزة. تتضمن المنافذ الأربعة عادةً مصدر إمداد المضخة، وإرجاع الخزان، ومنفذي عمل يتصلان بالمشغل الخاص بك. تشتمل الأوضاع الثلاثة عادة على وضعين نشطين لتحريك الأسطوانة أو المحرك في أي اتجاه، بالإضافة إلى الموضع المركزي.
إن هذا المركز المركزي مهم أكثر مما يدركه الكثير من الناس. في تكوين المركز المغلق، يتوقف كل التدفق عندما يعود الصمام إلى المركز. يعمل هذا بشكل جيد مع مضخات الإزاحة الثابتة وعندما تحتاج إلى تثبيت دقيق للموضع. يسمح المركز المفتوح بعودة تدفق المضخة إلى الخزان في الوضع المحايد، مما يقلل من توليد الحرارة ولكن من المحتمل أن يسمح للمشغل الخاص بك بالانجراف تحت الحمل. توفر تكوينات المركز الترادفي أرضية وسطية، حيث تقوم بتفريغ المضخة أثناء سد منافذ المشغل.
توفر سلسلة WH كل هذه الظروف المركزية والمزيد. يمكنك طلب صمامات ذات زنبرك مركزي، حيث تدفع الزنبركات البكرة مرة أخرى إلى الوضع المحايد، أو تتمركز الضغط، حيث يحافظ الضغط الهيدروليكي على تمركز البكرة. تحتاج بعض التطبيقات إلى تكوينات إزاحة زنبركية أو حواجز هيدروليكية تثبت التخزين المؤقت في أي موضع تم توجيهه إليه آخر مرة.
المواصفات الفنية التي تهمك
عند مقارنة صمامات التحكم الاتجاهية، تخبرك بعض المواصفات بما يمكن أن يفعله الصمام فعليًا في نظامك. تغطي سلسلة WH الأحجام الاسمية من NG10 إلى NG32. ويرتبط هذا الحجم الاسمي ارتباطًا مباشرًا بكمية التدفق التي يمكن للصمام التعامل معها.
يمكن أن يتعامل صمام NG10 مع 200 إلى 300 لتر في الدقيقة، وهو ما يناسب الآلات متوسطة الحجم. اصعد إلى NG32، وأنت تنظر إلى سعة التدفق القصوى البالغة 1100 لتر في الدقيقة. هذا الحجم الأكبر هو ما تحدده لأكبر المطابع الصناعية أو معدات الإنتاج عالية السرعة.
يضع الحد الأقصى لضغط العمل البالغ 350 بار صمامات WH في فئة الأداء العالي. تعمل العديد من الأنظمة الصناعية عند 200 إلى 250 بار، لذا فإن وجود سعة الضغط الإضافية هذه يوفر هامش أمان ويسمح للصمام بالعمل في الدوائر الأكثر تطلبًا.
يتم تركيب جميع صمامات التحكم الاتجاهية WH وفقًا لمعايير ISO 4401. يحدد هذا المعيار الدولي بالضبط مكان وجود المنافذ وكيفية تشكيل سطح التركيب. لماذا يهم هذا؟ لأنه يعني أنه من المحتمل أن تقوم باستبدال صمام Bosch Rexroth بما يعادله من Parker أو Eaton دون تغيير المشعب أو السباكة. يوفر هذا التوحيد قدرًا هائلاً من الوقت والمال في تصميم النظام وصيانته.
تعمل الصمامات مع الزيوت المعدنية أو السوائل الهيدروليكية استر الفوسفات عبر درجة حرارة تتراوح من سالب 30 إلى موجب 80 درجة مئوية. تغطي نافذة التشغيل الواسعة هذه معظم البيئات الصناعية دون الحاجة إلى تعويض خاص لدرجة الحرارة.
تطبيقات العالم الحقيقي حيث تتفوق صمامات WH
إذا دخلت إلى أي منشأة تصنيع ثقيلة، فمن المحتمل أن تجد صمامات التحكم الاتجاهي من سلسلة WH في العمل. تستخدمها مصانع الصلب للتحكم في مكابس التشكيل الضخمة. تعتمد عليها مصانع القولبة بالحقن في أنظمة التثبيت عالية القوة التي تغلق القوالب تحت ضغط شديد.
تقدم الأدوات الآلية الكبيرة تطبيقًا شائعًا آخر. عندما يحتاج مركز التصنيع باستخدام الحاسب الآلي إلى وضع طاولة ثقيلة أو تثبيت قطعة عمل بسرعة، فإن صمام التحكم الاتجاهي WH يوفر إجراء التبديل الحاسم والقوي المطلوب. إن قدرة الصمام على التعامل مع معدلات التدفق العالية تعني أن هذه الحركات تحدث بسرعة، مما يقلل من وقت الدورة ويزيد الإنتاجية.
تستفيد معدات مناولة المواد مثل المصاعد الهيدروليكية ومنصات الرفع أيضًا من تقنية WH. تتطلب هذه التطبيقات الموثوقية فوق كل شيء آخر تقريبًا، ويحقق التصميم البسيط والقوي لصمام التحكم الاتجاهي الذي يتم تشغيله بشكل تجريبي ذلك بالضبط.
ما يجعل صمامات WH مناسبة بشكل خاص لهذه التطبيقات هو تحملها لظروف التشغيل الأقل من المثالية. لا تستطيع الأنظمة الهيدروليكية الصناعية في كثير من الأحيان الحفاظ على ظروف السوائل فائقة النظافة التي تتطلبها الصمامات التناسبية الأكثر تطوراً. تعمل صمامات WH بشكل موثوق مع نظافة السوائل الهيدروليكية وفقًا للمعيار ISO 4406 20/18/15، بينما قد تحتاج الصمامات التناسبية إلى 19/16/13 أو أفضل. ويترجم هذا الاختلاف في متطلبات الترشيح مباشرة إلى انخفاض تكاليف التشغيل وفترات الخدمة الأطول.
مقارنة صمامات WH بالمنافسة
يتضمن سوق صمامات التحكم الاتجاهي الصناعي العديد من اللاعبين الرئيسيين خارج نطاق Bosch Rexroth. يقدم قسم Vickers في شركة Eaton سلسلة DG3V-10 للتشغيل التجريبي الهيدروليكي وDG5V-10 للتشغيل التجريبي للملف اللولبي. تتنافس هذه بشكل مباشر مع صمامات WH وWEH، مما يوفر سعات تدفق ومعدلات ضغط مماثلة.
تنتج شركة Parker Hannifin صمامات كبيرة يتم تشغيلها بشكل تجريبي في سلسلة D81VW ومجموعة سلسلة D الأوسع. مثل الصمامات الأخرى، تتوافق هذه الصمامات مع معايير التثبيت ISO 4401 وتقدم أداءً مشابهًا.
الشيء المثير للاهتمام في هذا المشهد التنافسي هو مدى تشابه المواصفات المتطورة. تقدم جميع الشركات المصنعة الكبرى الثلاثة صمامات مصنفة لضغط 350 بار وتدفق 1100 لتر في الدقيقة. كلهم يتبعون نفس معايير التركيب. يعكس هذا التقارب متطلبات السوق لقابلية التبادل وقد خلق وضعًا تحدث فيه المنافسة بشكل أكبر على عوامل ثانوية مثل وقت التسليم والدعم الفني وخيارات التكوين المحددة بدلاً من حدود الأداء البحتة.

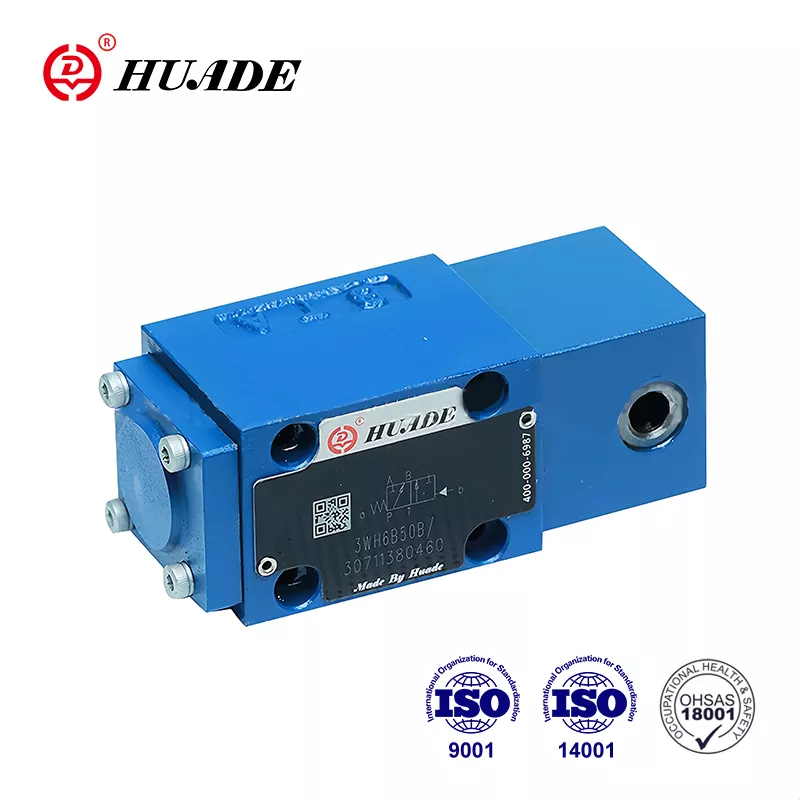

دخلت الشركات المصنعة الآسيوية أيضًا السوق بصمامات متوافقة مع ISO 4401. تقدم شركات مثل Huade وShanghai Lixin منتجات متوافقة مع WH بأسعار تنافسية، وهي جذابة بشكل خاص للمشترين في المناطق الصناعية السريعة. في حين أن هذه البدائل قد لا تحمل نفس الاعتراف بالعلامة التجارية، إلا أنها تتبع نفس مبادئ التصميم الأساسية ومعايير التثبيت.
اعتبارات الصيانة والقضايا المشتركة
إحدى المزايا المهمة لصمامات التحكم الاتجاهي من سلسلة WH هي ملف الصيانة البسيط نسبيًا. على عكس الصمامات التناسبية المتطورة ذات التفاوتات الضيقة وأنظمة التغذية المرتدة المعقدة، فإن الصمامات التقليدية التي يتم تشغيلها بشكل تجريبي تكون متسامحة إلى حد ما.
وضع الفشل الأكثر شيوعًا هو التصاق التخزين المؤقت، والذي يحدث عادةً بسبب التلوث في السائل الهيدروليكي. يمكن أن تتراكم الجزيئات الصغيرة في الخلوصات الصغيرة بين البكرة والتجويف، مما يمنع الحركة السلسة. إن التغييرات المنتظمة للسوائل والترشيح المناسب تمنع معظم هذه المشكلات.
يتطور التسرب الداخلي بمرور الوقت حيث يؤدي التآكل العادي إلى زيادة الخلوص بين البكرة والتجويف. يظهر هذا على شكل سرعات أبطأ للمشغل، وانخفاض القوة، وزيادة توليد الحرارة. عندما يصبح التسرب الداخلي مفرطًا، فإن الحل الحقيقي الوحيد هو استبدال الصمام. عادةً ما تتجاوز تكلفة إعادة البناء تكلفة الصمام الجديد لمعظم الأحجام.
عادة ما يكون من الأسهل معالجة التسرب الخارجي من الأختام أو وصلات التركيب. يمكن استبدال العديد من الأختام بدون أدوات متخصصة. ومع ذلك، في حالة تلف البكرة نفسها في منطقة الختم، يصبح الاستبدال ضروريًا.
يستحق ضغط الإمداد التجريبي اهتمامًا خاصًا بصمامات WH. نظرًا لأن الدائرة التجريبية تتحكم في موضع التخزين المؤقت الرئيسي، فإن أي مشاكل في الضغط الدليلي تؤثر بشكل مباشر على وظيفة الصمام. سواء كنت تستخدم مصدرًا تجريبيًا داخليًا من المضخة الرئيسية أو مصدرًا تجريبيًا خارجيًا من مصدر منفصل، يجب أن يظل هذا الضغط ثابتًا وكافيًا للتبديل الموثوق.
قد تبدو التكلفة الأولية لصمام التحكم الاتجاهي عالي الجودة كبيرة. قد تصل تكلفة مجموعات Bosch Rexroth متوسطة المدى إلى حوالي 450 دولارًا، بينما تكلف التكوينات الأكبر أو الأكثر تعقيدًا أكثر. ومع ذلك، فإن التكلفة الإجمالية للملكية تعتمد بشكل كبير على الموثوقية وعمر الخدمة. تكتسب صمامات WH بقاءها على مدار سنوات من التشغيل الموثوق بأقل قدر من الاهتمام.
مستقبل تكنولوجيا التحكم الاتجاهي
صناعة الصمامات الهيدروليكية لا تقف ساكنة. هناك اتجاهان رئيسيان يعيدان تشكيل المشهد، على الرغم من أن أيًا منهما لم يجعل صمامات نمط WH قديمة بعد.
توفر صمامات التحكم الاتجاهي النسبي تحكمًا متغيرًا في التدفق بشكل مستمر بدلاً من التبديل البسيط بين التشغيل والإيقاف. من خلال تغيير إشارة الإدخال، يمكنك التحكم بدقة في سرعة المحرك وقوته. وهذا يجلب مزايا كبيرة للتطبيقات التي تتطلب حركة سلسة أو تحديد موضع دقيق. ومع ذلك، تتطلب الصمامات التناسبية سائلًا هيدروليكيًا أكثر نظافة، وتتطلب معايرة منتظمة، كما أن شرائها وصيانتها تكلف بشكل عام أكثر.
تمثل المكونات الهيدروليكية الرقمية تحولًا أكثر جوهرية في النهج. بدلاً من استخدام الصمامات التناظرية مثل سلسلة WH أو الصمامات التناسبية، تستخدم الأنظمة الهيدروليكية الرقمية مصفوفات من الصمامات سريعة التشغيل والإيقاف. ومن خلال النبض السريع لهذه الصمامات، يمكن للنظام تحقيق تحكم دقيق ينافس أو يتجاوز الصمامات التناسبية مع الحفاظ على بساطة وقوة مكونات التشغيل والإيقاف.
تعد المكونات الهيدروليكية الرقمية بتوفير كبير في الطاقة من خلال القضاء على العديد من خسائر الاختناق الكامنة في الأنظمة التقليدية. توفر هذه التقنية أيضًا تكرارًا مدمجًا حيث يمكن للصمامات الصغيرة المتعددة التعويض في حالة فشل أحدها. يمكن أن تنخفض تكاليف الإنتاج بشكل كبير بمجرد زيادة الكميات، نظرًا لأن تصنيع الصمامات الرقمية أسهل من تصنيع الصمامات التناسبية الدقيقة.
على الرغم من هذه التطورات، تحتفظ صمامات التحكم الاتجاهية التقليدية WH بمزايا مهمة. فهي تتطلب إلكترونيات تحكم أقل تطورًا، وتتحمل التلوث بشكل أفضل من الصمامات التناسبية، وتتكامل بسلاسة مع الأنظمة الحالية المبنية وفقًا لمعايير ISO 4401. بالنسبة للتطبيقات التي تحتاج إلى تحويل قوي وعالي التدفق دون تحكم مستمر، تظل صمامات WH هي الحل الأكثر فعالية من حيث التكلفة.
أدركت شركة Bosch Rexroth هذه الضغوط المتنافسة وقامت بتطوير إستراتيجية الأنظمة الهيدروليكية المتصلة الخاصة بها. يضيف هذا النهج أجهزة استشعار وواجهات رقمية إلى المكونات الهيدروليكية التقليدية، مما ينقلها إلى بيئات الصناعة 4.0 دون الحاجة إلى إعادة تصميم النظام بالكامل. يمكن أن يوفر صمام WH المزود بمستشعرات ضغط مدمجة ومراقبة الموضع بيانات قيمة للصيانة التنبؤية مع الاستمرار في أداء وظيفة التبديل الأساسية الخاصة به.
إجراء الاختيار الصحيح للصمام
يعتمد الاختيار بين صمام التحكم الاتجاهي التقليدي WH والتقنيات الأحدث على متطلبات التطبيق المحددة الخاصة بك. بالنسبة للأنظمة الجديدة التي تتطلب تحكمًا دقيقًا في السرعة أو ملفات تعريف الحركة المعقدة، فإن الصمامات التناسبية أو المكونات الهيدروليكية الرقمية تكون منطقية على الرغم من ارتفاع تكاليفها ومتطلبات الصيانة.
بالنسبة لقطع الغيار في الأنظمة الحالية، عادةً ما تمثل صمامات WH الخيار الأكثر عملية. إنها تتوافق مع أنماط التثبيت القياسية ISO 4401، وتعمل مع الدوائر التجريبية الموجودة، وتوفر موثوقية مثبتة. ركز اختيار الموردين الخاص بك على الشركات التي تقدم دعمًا فنيًا جيدًا وخيارات التكوين المحددة التي تحتاجها، مثل أوقات التبديل القابلة للتعديل أو مركز الضغط.
عندما يكون التحكم في التلوث صعبًا أو مستحيلًا، فمن الواضح أن صمامات التحكم الاتجاهية التقليدية التي يتم تشغيلها بشكل تجريبي تتفوق على البدائل التناسبية. غالبًا ما تندرج الصناعات مثل التعدين والغابات والهدم ضمن هذه الفئة. تتحمل الخلوصات الداخلية الأكبر حجمًا والتصميم الأبسط لصمام WH الظروف التي من شأنها تدمير أدوات التحكم الأكثر تطورًا بسرعة.
المفتاح هو مطابقة تقنية الصمامات مع احتياجات النظام الفعلية بدلاً من اختيار الخيار الأحدث تلقائيًا. ظلت صمامات التحكم الاتجاهية من سلسلة WH قيد الإنتاج لعقود من الزمن لأنها تحل المشكلات الحقيقية بفعالية. وسوف يستمرون في خدمة الأنظمة الصناعية طالما أن هناك تطبيقات تقدر البساطة والمتانة وقدرة التدفق العالية على التحكم المتغير المستمر.
إن فهم كيفية عمل هذه الصمامات، وما تؤديه بشكل جيد، وأين يمكن أن تعمل البدائل بشكل أفضل، يساعدك على اتخاذ قرارات مستنيرة بشأن الأنظمة الهيدروليكية المحددة لديك. سواء كنت تقوم بصيانة المعدات الموجودة أو تصميم تركيبات جديدة، فإن صمام التحكم الاتجاهي WH يستحق الاعتبار باعتباره حلاً موثوقًا ومثبتًا لتطبيقات التحكم في السوائل عالية الطاقة.
