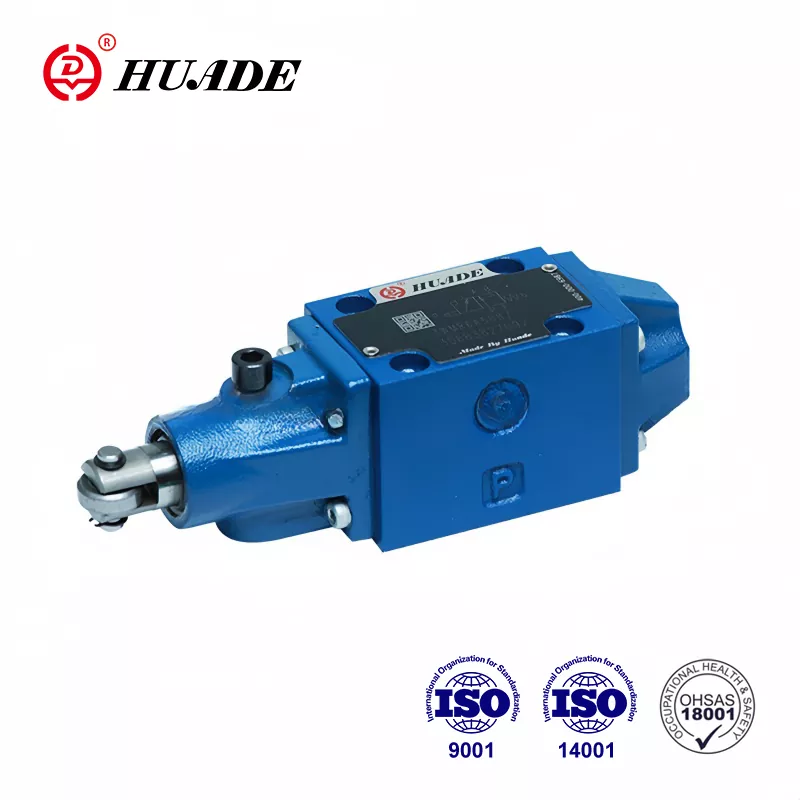

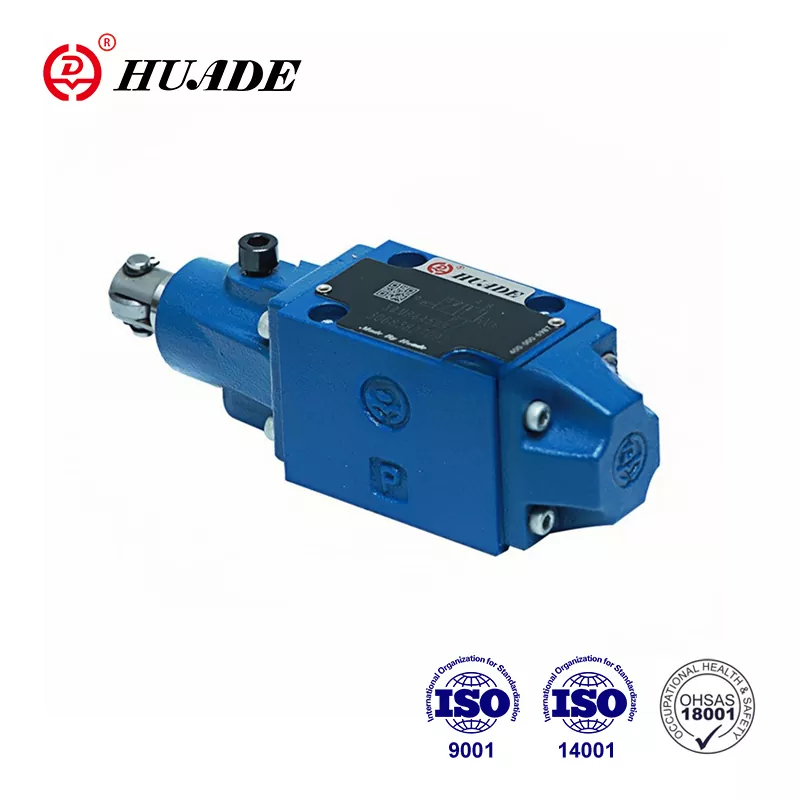

صمام التحكم الاتجاهي WMR: دليل كامل للتحكم الهيدروليكي الذي يتم تشغيله ميكانيكيًا

عندما تحتاج الآلات الصناعية إلى تغيير اتجاهها بشكل موثوق، فإن صمام التحكم الاتجاهي من سلسلة WMR يقدم حلاً موثوقًا به منذ عقود. تتحكم هذه الصمامات التي يتم تشغيلها ميكانيكيًا في تدفق السائل الهيدروليكي في الأنظمة الصناعية، وتحدد متى تتمدد الأسطوانات أو تتراجع ومتى تدور المحركات للأمام أو للخلف.

يبرز صمام WMR لأنه يعمل من خلال حركة ميكانيكية خالصة. يتم دفع الأسطوانة أو المكبس بواسطة كاميرا أو جزء متحرك، مما يؤدي إلى تغيير البكرة الداخلية وإعادة توجيه تدفق الزيت. ويعني هذا الاتصال المادي المباشر أن الصمام يستجيب لموضع الماكينة الفعلي بدلاً من الإشارات الكهربائية، مما يجعله مثاليًا للتطبيقات التي تكون فيها الموثوقية الميكانيكية أكثر أهمية.

فهم الوظيفة الأساسية

يعمل صمام التحكم الاتجاهي WMR كصمام بكرة مثبت على لوحة فرعية. عندما لا يوجد شيء يدفع الأسطوانة، فإن نوابض العودة تثبت البكرة في وضعها المحايد. بمجرد ضغط الكاميرا الخارجية أو المكون الميكانيكي على المكبس الأسطواني، تنزلق البكرة داخل جسم الصمام وتربط المنافذ المختلفة معًا. يعمل هذا الإجراء على إعادة توجيه السائل الهيدروليكي لدفع المحركات في الاتجاه المطلوب.

تخلق فلسفة التصميم هذه رابطًا مباشرًا بين الوضع المادي والعمل الهيدروليكي. تستخدم الأدوات الآلية والرافعات ومعدات مناولة المواد هذا المبدأ لضمان حدوث الحركات بالتسلسل الصحيح. لا يمكن للصمام التبديل حتى يقوم شيء ما بتحريك الأسطوانة فعليًا، مما يوفر أمانًا متأصلًا في العديد من التطبيقات.

المواصفات الفنية التي تهمك

تأتي سلسلة صمامات التحكم الاتجاهي WMR بحجمين رئيسيين وفقًا لمعايير ISO 4401. يتدفق حجم المقابض NG6 ما يصل إلى 60 لترًا في الدقيقة ويصل الضغط إلى 315 بار في المنافذ P وA وB. يوفر حجم NG10 معدلات ضغط مماثلة مع قدرة تدفق أعلى. تسمح هذه المواصفات للصمام بالعمل في البيئات الصناعية الصعبة.

تتراوح درجة حرارة التشغيل من سالب 20 درجة مئوية إلى موجب 80 درجة مئوية مع أختام NBR القياسية. يقبل الصمام السوائل الهيدروليكية ذات اللزوجة التي تتراوح بين 2.8 و500 ملليمتر مربع في الثانية. يساعد الحفاظ على نظافة السوائل عند ISO 4406 Class 20/18/15 أو أفضل على منع التآكل الداخلي وإطالة عمر الخدمة.

أحد القيود يتطلب الاهتمام أثناء تصميم النظام. المنفذ T، الذي يعيد السائل إلى الخزان، لديه حد ضغط قياسي يبلغ 60 بار. في حين أن منافذ العمل الرئيسية تتعامل مع 315 بار بسهولة، فإن تجاوز 60 بارًا عند المنفذ T يمكن أن يؤدي إلى إتلاف الأختام أو التسبب في التسرب. تعمل بعض المتغيرات ذات المواصفات العالية على زيادة هذا الحد إلى 210 بار للتطبيقات ذات الضغط الخلفي العالي.

تكوينات مختلفة لتلبية الاحتياجات المختلفة

توفر سلسلة صمامات التحكم الاتجاهي WMR تكوينات متعددة للتخزين المؤقت، والتي تظهر عادةً كرموز هيدروليكية. قد يحافظ الصمام ذو الأربعة منافذ وثلاثة مواضع على جميع المنافذ المسدودة في الوضع المحايد، أو قد يقوم بتوصيل منافذ معينة بالخزان. تشير رموز الرموز مثل C وE وJ وL وM إلى المنافذ المتصلة في كل موضع. يقدم المصنعون حوالي 19 شكلاً مختلفًا من الرموز لتتناسب مع متطلبات الدوائر المختلفة.

توفر الصمامات ذات الموضعين تحكمًا أسهل في التشغيل والإيقاف. تضيف الصمامات ثلاثية المواضع حالة محايدة يمكن أن تمنع التدفق، أو تسمح بحرية الحركة، أو تخلق ظروفًا أخرى اعتمادًا على تصميم البكرة. يعتمد اختيار التكوين الصحيح على ما إذا كانت الأسطوانات بحاجة إلى الاحتفاظ بموضعها عندما يعود الصمام إلى الوضع المحايد أو إذا كان يجب أن تطفو بحرية.

الشركات المصنعة والاختلافات النموذجية

تنتج شركة Bosch Rexroth سلسلة WMR الأصلية كجزء من عائلة منتجات Hydronorma الخاصة بها. تشتمل سلسلة NG6 ذات الحجم 5X على ترتيبات الأسطوانة المختلفة وخيارات التثبيت. يتم تركيب الصمامات على لوحات فرعية موحدة تتبع أنماط CETOP، مما يبسط عملية الاستبدال ويسمح بخلط المكونات من مختلف الشركات المصنعة.

تقدم شركة Hengli Hydraulics سلسلة WMR/U10 لتطبيقات NG10. توفر سلسلة L3X الخاصة بها 19 خيارًا للرمز مع تكوينات الأسطوانة من النوع R والنوع U. يساعد هذا التنوع المهندسين على تحديد موضع الأسطوانة الدقيق واتجاه التشغيل اللازم لتخطيط الماكينات الخاص بهم.

يقوم الموردون الآخرون مثل PONAR Wadowice وLeader Hydraulics بتصنيع صمامات متوافقة. ويعني التقييس بموجب ISO 4401 أن هذه الصمامات يمكن أن تتبادل فعليًا، على الرغم من أنه يجب على المصممين التحقق من أن تقييمات الضغط وقدرات التدفق وتكوينات التخزين المؤقت تتوافق مع احتياجات تطبيقاتهم.

متطلبات التثبيت

يبدأ التثبيت الصحيح لصمام التحكم الاتجاهي WMR بإعداد السطح. يجب أن يفي سطح التثبيت على اللوحة الفرعية بمواصفات التسطيح البالغة 0.01 لكل 100 ملم مع الحد الأقصى لخشونة السطح بمقدار Rz 4. وأي مخالفات يمكن أن تؤدي إلى إنشاء مسارات تسرب حول قاعدة الصمام.

تعمل أربعة براغي لغطاء رأس المقبس مقاس M6 × 40 ملم على تثبيت الصمام على اللوحة الفرعية. يؤدي ربط هذه البراغي إلى 9 نيوتن متر مع نسبة تسامح زائد أو ناقص 15 بالمائة إلى توفير قوة تثبيت كافية دون تشويه جسم الصمام. يضمن الربط المتقاطع بنمط قطري توزيعًا متساويًا للضغط.

يجب أن يستخدم النظام الهيدروليكي عملية ترشيح مناسبة قبل توصيله بصمام التحكم الاتجاهي WMR. إن تركيب المرشحات التي تحافظ على نظافة ISO 4406 Class 20/18/15 يحمي الخلوصات القريبة بين التخزين المؤقت والجسم. حتى الجزيئات الصغيرة يمكن أن تخدش هذه الأسطح، مما يسبب تسربًا داخليًا أو التصاقًا.

تطبيقات العالم الحقيقي

تستخدم الأدوات الآلية صمام التحكم الاتجاهي WMR لتسلسلات تغيير الأداة وعمليات تثبيت العمل. عندما يتحرك عمود دوران الماكينة أو مبدل الأدوات إلى مواضع محددة، تقوم الكامات بتنشيط الأسطوانة وتحريك الحركات الهيدروليكية. وهذا يضمن حدوث التسلسل الصحيح تلقائيًا دون الحاجة إلى أدوات تحكم إلكترونية.

تعتمد معدات التعدين والمعادن على هذه الصمامات لتحديد موضع الناقل والتحكم في البوابة. البيئات القاسية في هذه الصناعات تجعل التشغيل الميكانيكي جذابًا لأنه لا توجد توصيلات كهربائية تسبب التآكل أو الفشل. الغبار والرطوبة التي قد تدمر أجهزة الاستشعار الإلكترونية لها تأثير ضئيل على ترتيب بسيط للأسطوانة والكاميرات.

تتضمن منصات الرفع والمصاعد المقصية صمامات WMR في أنظمة السلامة. يمكن أن يشير موضع الأسطوانة إلى ما إذا كانت قضبان الأمان في مكانها أو إذا وصلت المنصة إلى ارتفاعات معينة. يضيف هذا التحقق المادي التكرار إلى دوائر السلامة ويتوافق مع اللوائح التي تتطلب التعشيق الميكانيكي.

الصيانة واستكشاف الأخطاء وإصلاحها

عادةً ما يشير التسرب الخارجي حول سطح التثبيت إلى حلقات دائرية تالفة أو صمام عزم دوران غير صحيح. يؤدي فحص حشية التثبيت واستبدالها إلى حل معظم مشكلات التسرب الخارجي. التحقق من أن سطح التثبيت يظل مسطحًا وغير تالف يمنع تكرار ذلك.

يظهر التسرب الداخلي عندما تنجرف المحركات ببطء عندما يجب أن يثبتها الصمام في موضعها. ينتج هذا غالبًا عن السوائل الملوثة التي ترتدي البكرة والتجويف. فحص نظافة السوائل واستبدال المرشحات يعالج السبب الجذري. في الحالات الشديدة، قد يحتاج الصمام إلى الاستبدال إذا تجاوز التآكل الحدود المقبولة.

تحدث عملية لزجة أو بطيئة عندما لا يتحرك التخزين المؤقت بحرية داخل التجويف. يتصدر التلوث مرة أخرى قائمة الأسباب، ولكن العمل خارج نطاقات درجة الحرارة أو اللزوجة المحددة يؤدي أيضًا إلى حدوث مشكلات. يؤدي ضمان بقاء السائل الهيدروليكي ضمن المواصفات إلى منع معظم المشكلات التشغيلية المتعلقة بصمام التحكم الاتجاهي WMR.

مقارنة مع أنواع الصمامات الأخرى

تستخدم سلسلة WMM رافعة يدوية بدلاً من الأسطوانة للتشغيل. يقوم المشغلون بتحريك الرافعة يدويًا لتغيير موضع الصمام، وهو ما يعمل بشكل جيد مع أدوات التحكم التي يعمل عليها الأشخاص بشكل مباشر. تستبدل سلسلة WMD الرافعة بمقبض دوار، مما يوفر خيار تحكم يدوي أكثر إحكاما.

توفر صمامات الملف اللولبي التي تعمل بالكهرباء التحكم عن بعد ولكنها تتطلب طاقة كهربائية وإشارات تحكم. تعمل هذه الصمامات بشكل أسرع من الأنواع الميكانيكية ولكنها تقدم نقاط فشل محتملة من خلال الأسلاك والملفات اللولبية وأجهزة التحكم الإلكترونية. يعمل صمام التحكم الاتجاهي WMR على التخلص من هذه المخاوف في التطبيقات التي يكون فيها التشغيل الميكانيكي منطقيًا.

تستخدم الصمامات التي يتم تشغيلها بشكل دليلي الضغط الهيدروليكي لتحويل البكرات الأكبر حجمًا، مما يسمح بالتحكم في التدفقات الأعلى باستخدام قوى تشغيل أصغر. تكلف هذه الصمامات أكثر وتزيد من التعقيد مقارنة بتصميم WMR ذي المفعول المباشر. بالنسبة للتطبيقات ضمن إمكانيات التدفق والضغط لـ WMR، غالبًا ما يكون التصميم الأبسط أكثر موثوقية واقتصادية.

اعتبارات إدارة الضغط

بينما تتعامل منافذ P وA وB مع 315 بار بأمان، فإن قيود منفذ T تتطلب اهتمامًا بتصميم النظام. أي تقييد في خط الخزان أو استخدام خزان مضغوط يرفع الضغط عند المنفذ T. يؤثر الضغط الخلفي الناتج عن الصمامات الأخرى التي تشترك في نفس خط الخزان أيضًا على هذا المنفذ.

يساعد تركيب خط خزان منفصل للصمامات ذات التدفق الراجع الكبير في إدارة ضغط منفذ T. يستخدم بعض المصممين مشعب إرجاع منخفض الضغط مخصصًا يتصل مباشرةً بالخزان بأقل قدر من القيود. بالنسبة للأنظمة التي لا يمكن فيها تجنب ارتفاع ضغط منفذ T، فإن تحديد متغيرات الضغط العالي لصمام التحكم الاتجاهي WMR يمنع فشل الختم المبكر.

يمكن أن تؤدي صمامات الفحص أو المقيدات في بعض مواقع الدوائر إلى خلق ضغط بشكل غير متوقع في منفذ T. يحدد التحليل الدقيق للدوائر أثناء التصميم هذه المواقف. تتحقق مقاييس الضغط في المنفذ T أثناء التشغيل من بقاء الظروف الفعلية ضمن المواصفات.

تكامل التحكم في التدفق

يقوم صمام التحكم الاتجاهي WMR بتبديل اتجاه التدفق ولكنه لا يتحكم في معدل التدفق مباشرة. تتطلب معظم التطبيقات تحكمًا إضافيًا في التدفق لتنظيم سرعة المشغل. يتم تثبيت صمامات الإبرة أو أدوات التحكم في التدفق المعوضة للضغط إما في الدائرة أو مباشرة في منافذ الصمام.

تقبل بعض طرز WMR قيود الخرطوشة الملولبة التي يتم تثبيتها مباشرة في المنفذ P. توفر هذه المقابس ذات الحجم B08 أو B10 أو B12 تقييدًا بسيطًا للتدفق وتخميدًا لارتفاع الضغط. يوفر التصميم المتكامل المساحة ويقلل عدد المكونات المنفصلة في المشعب الهيدروليكي.

يعمل التحكم في التدفق من خلال العداد على تقييد دخول السائل إلى المشغل، بينما يعمل التحكم في التدفق من العداد على تقييد تدفق العودة. يعتمد الاختيار على خصائص التحميل وجودة التحكم المطلوبة. يستوعب صمام التحكم الاتجاهي WMR أيًا من الطريقتين من خلال تصميم الدائرة المناسب حول الصمام.

اعتبارات السوق لعام 2025

تستمر تحديات سلسلة التوريد في التأثير على توفر المكونات الهيدروليكية. يمكن أن تمتد المهل الزمنية لتكوينات WMR المتخصصة لعدة أشهر، حيث تحدد بعض الشركات المصنعة تواريخ التسليم حتى سبتمبر 2025. ويساعد التخطيط المسبق والحفاظ على المخزون الاستراتيجي على تجنب تأخيرات الإنتاج.

يبدأ سعر تكوينات NG6 القياسية بحوالي 800 دولار أمريكي من كبرى الشركات المصنعة. يقدم السوق الثانوي بدائل، حيث تتوفر الصمامات المستعملة أحيانًا في حدود 150 إلى 200 دولار. ومع ذلك، فإن شراء الصمامات المستعملة يتطلب فحصًا دقيقًا للتحقق من الحالة الداخلية وتجنب الفشل المبكر.

توفر استراتيجيات التوريد المتعددة التي تشمل العلامات التجارية المتميزة مثل Bosch Rexroth والبدائل المتوافقة من الشركات المصنعة مثل Hengli مرونة في العرض. يعني توحيد ISO 4401 أن التبديل بين العلامات التجارية يظل ممكنًا إذا كانت المواصفات متطابقة. يؤدي الاحتفاظ بقوائم البائعين المعتمدين للعديد من الموردين إلى تقليل المخاطر في بيئة السوق الحالية.

الدور في الأتمتة الحديثة

مع إضافة المصانع لمزيد من أجهزة الاستشعار ووحدات التحكم والاتصال بالشبكة، يوفر صمام التحكم الاتجاهي الميكانيكي البسيط WMR مزايا استراتيجية. لا يمكن اختراقه، ولا يتطلب أي تحديثات للبرامج، ويفشل بطرق يمكن التنبؤ بها. تصبح هذه الموثوقية ذات قيمة بالنسبة للوظائف الحيوية المتعلقة بالسلامة والتي تحتاج إلى دعم ميكانيكي.

تركز اللوائح الأوروبية مثل قانون المرونة السيبرانية على أمن المنتجات الرقمية. تقع المكونات الميكانيكية البحتة مثل صمام WMR خارج هذه المتطلبات، مما يبسط الامتثال لمصنعي الآلات. يوفر الصمام طبقة أساسية آمنة لا تسبب ثغرات أمنية عبر الإنترنت في النظام.

تثير المخاوف بشأن كفاءة الطاقة الاهتمام بتحسين الأنظمة الهيدروليكية. في حين أن صمام التحكم الاتجاهي WMR في حد ذاته لا يوفر الطاقة، إلا أن موثوقيته وانخفاض التسرب الداخلي يساهمان في كفاءة النظام بشكل عام. تعمل الصمامات ذات الحجم المناسب مع معدلات التدفق المناسبة على تقليل انخفاض الضغط وتوليد الحرارة المهدرة.

اختيار التكوين الصحيح

يبدأ اختيار صمام التحكم الاتجاهي WMR بفهم متطلبات التطبيق. يحدد الحد الأقصى لمعدل التدفق والضغط ما إذا كان مقاس NG6 أو NG10 مناسبًا. يحدد نوع المشغل وسلوك الموضع المحايد المطلوب تكوين الرمز المطلوب.

يؤثر وضع الأسطوانة على كيفية تكامل الصمام مع النظام الميكانيكي. يتم تركيب بكرات من النوع R على جانب واحد بينما يتم تركيب بكرات من النوع U على الجانب الآخر، مما يسمح بالمرونة في وضع الكامة. تؤثر قوة التشغيل المطلوبة وهندسة الكامة المتوفرة على هذا الاختيار.

يعتمد اختيار مادة الختم على نوع السائل ودرجات الحرارة القصوى. تعمل أختام NBR القياسية مع الزيت الهيدروليكي المعتمد على البترول في نطاقات درجات الحرارة الصناعية النموذجية. قد تتطلب تطبيقات درجات الحرارة المرتفعة أو السوائل الاصطناعية أختام FKM التي تتحمل ظروفًا مختلفة. التحقق من التوافق الكيميائي يمنع تورم الختم أو تدهوره.

التوثيق وموارد الدعم

يقدم المصنعون وثائق فنية مفصلة لصمام التحكم الاتجاهي WMR من خلال مواقعهم الإلكترونية. تسرد أوراق البيانات المواصفات والأبعاد وأكواد الطلب الدقيقة. تغطي أدلة التثبيت إجراءات التثبيت وقيم عزم الدوران بالتفصيل.

تساعد نماذج CAD بتنسيقات مختلفة في تصميم الماكينة والتخطيط المتنوع. تُظهر هذه التمثيلات ثلاثية الأبعاد أغلفة الصمامات ومواقع المنافذ الدقيقة، مما يسمح بفحص التداخل قبل إنشاء النماذج الأولية المادية. تقدم معظم الشركات المصنعة نماذج بتنسيقات STEP أو IGES يتم استيرادها إلى برامج التصميم الشائعة.

يساعد الدعم الهندسي للتطبيقات في حل أسئلة تصميم الدوائر المعقدة. تحتفظ الشركات المصنعة بفرق فنية يمكنها التوصية بتكوينات محددة لتطبيقات غير عادية أو استكشاف المشكلات في الأنظمة الحالية وإصلاحها. إن الاستفادة من هذه الموارد أثناء مرحلة التصميم تمنع الأخطاء وإعادة التصميم المكلفة.

الاعتبارات النهائية

يخدم صمام التحكم الاتجاهي WMR التطبيقات التي يكون فيها التحكم الميكانيكي في الموضع والتبديل الموثوق به أكثر أهمية من التطور الإلكتروني. ويتعامل تصميمه الذي أثبت كفاءته مع الظروف الصعبة في مجال التعدين وتصنيع المعادن ومعالجة المواد دون التعرض لنقاط الضعف في أدوات التحكم الإلكترونية. إن فهم قدراتها وقيودها يسمح للمهندسين بتطبيقها بفعالية.

تعمل الإدارة السليمة للسوائل على إطالة عمر الصمام بشكل كبير. إن الحفاظ على معايير النظافة، والعمل ضمن نطاقات محددة من درجات الحرارة واللزوجة، وإدارة ضغط منفذ T يمنع معظم أوضاع الفشل. تجعل هذه الاحتياطات البسيطة من صمام التحكم الاتجاهي WMR مكونًا طويل الأمد يوفر عقودًا من الخدمة.

وفي عالم يتجه نحو التحول الرقمي، يثبت صمام WMR أن الحلول الميكانيكية لا تزال لها أدوار مهمة. إن عدم إمكانية اختراقها أو التلاعب بها عن بعد يوفر أمانًا متأصلًا. يؤدي الاتصال المادي بين موضع الماكينة والحركة الهيدروليكية إلى إنشاء سلوك يمكن التنبؤ به يمكن أن تعتمد عليه أنظمة السلامة. لهذه الأسباب، يظل صمام التحكم الاتجاهي WMR مناسبًا في المكونات الهيدروليكية الصناعية الحديثة.
