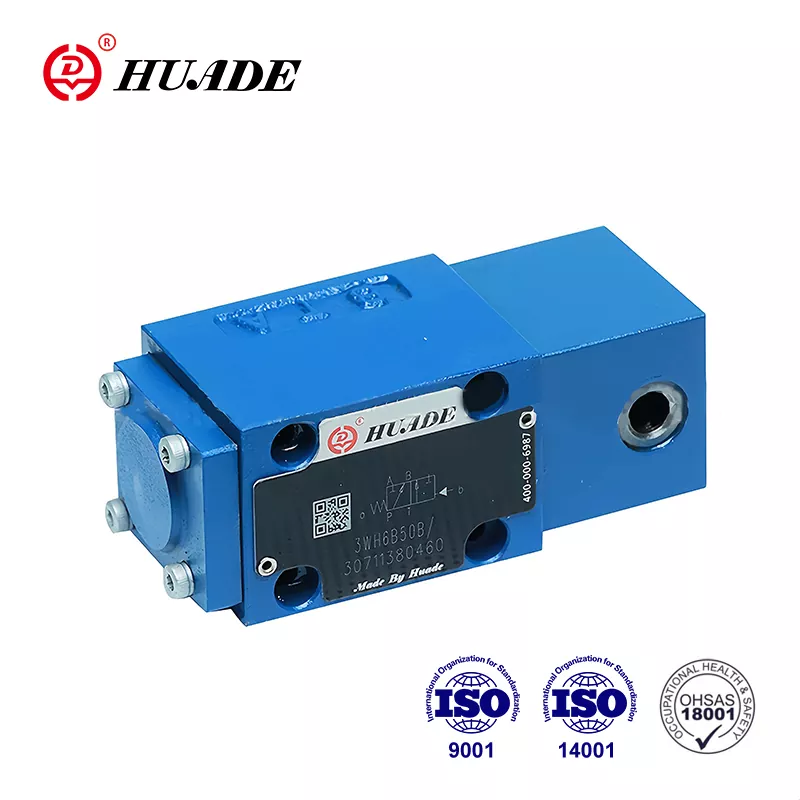

كشركة مصنعة رائدة في الصناعة الهيدروليكية في الصين، تتمتع Huade Hydraulic بتجربتين تعاون طويلتي الأمد مع Rexroth. يعتبر صمام التحكم الاتجاهي Huade® من النوع WH أكثر تقدمًا في التكنولوجيا وأكثر متانة من المنتجات المماثلة في هذا الخط. تقوم Huade بتشغيل أكثر من 750 قطعة من معدات الإنتاج المتقدمة المستوردة من جميع أنحاء العالم لضمان الجودة العالية للمنتجات الهيدروليكية. إنها أكثر تقدمًا في التكنولوجيا وأكثر متانة من المنتجات المماثلة في هذا الخط. المصنع يأتي وفقا للمعايير الدولية، وهي ISO9001، ISO14001 وOH SAS18001. تُستخدم سلسلة الصمامات الاتجاهية التي تنتجها شركة Huade Hydraulic على نطاق واسع في النظام الهيدروليكي البحري. تمتلك Huade مجموعة عملاء ضخمة في الصناعة البحرية.
|
مقاس |
6 |
10 |
|
|
الحد الأقصى لضغط التشغيل |
المنافذ أ، ب، ف (ميجا باسكال) |
إلى 31.5 |
|
|
المنفذ تي (ميجا باسكال) |
إلى 16 |
||
|
مع الرمزين A وB، يجب استخدام المنفذ T كمنفذ تسرب |
|||
|
التدفق الأقصى (لتر/دقيقة) |
ما يصل إلى 60 |
ما يصل إلى 120 |
|
|
التشغيل للتدفق |
الرمز Q6% من مساحة المقطع العرضي الاسمية |
||
|
الرمز W، 3% من مساحة المقطع العرضي الاسمية |
|||
|
سائل |
الزيوت المعدنية أو استر الفوسفات |
||
|
نطاق درجة حرارة سائل الضغط (°C) |
-20～+80 |
||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
||
|
الوزن (كجم) |
1 اسطوانة التشغيل |
حوالي 2 |
حوالي 3.5 |
|
2 اسطوانة التشغيل |
2.2 تقريبًا |
حوالي 4.5 |
|
|
ضغط الأرض (ميغاباسكال) |
دقيقة |
0.6 إلى 1> ضغط الخزان |
0.5 |
|
الأعلى |
20 |
6 |
|
سمات:
◀ صمام بكرة اتجاهي يعمل مباشرة
◀ صمام ذو وضعين مع حد للسكتة اختياري
◀ تركيب اللوحة الفرعية
◀ نمط التثبيت على Din 24 340 form A وISO 4401 وCETOP - RP 121H
طلب:
صمامات WH هي صمامات بكرة اتجاهية تعمل هيدروليكيًا. يتم استخدامها للتحكم في إيقاف التدفق وبدءه واتجاهه
تتكون الصمامات الاتجاهية بشكل أساسي من مبيت (1)، وعنصر تشغيل واحد أو عنصرين (2) (أسطوانة تشغيل هيدروليكية وهوائية)، وبكرة التحكم (3)، بالإضافة إلى زنبرك رجوع واحد أو اثنين (4).
في حالة السكون، يتم الاحتفاظ ببكرة التحكم (3) في المركز أو في وضع البداية بواسطة نوابض العودة (3) (باستثناء صمام النبض).
يتم دفع بكرة التحكم (3) إلى موضع التبديل المطلوب بواسطة عناصر التشغيل.
مع الماسكة، اكتب ..OF/.
تتوفر أيضًا صمامات اتجاهية تعمل هيدروليكيًا أو هوائيًا كصمامات ذات وضعين مع حاجز (5). عند استخدام عناصر التشغيل ذات الحاجز، قد يتم قفل كل موضع تبديل.
بدون زنبرك رجعي، بدون حاجز، اكتب..O/.
عند استخدام عناصر التشغيل بدون زنبرك رجعي وبدون حاجز، لا يوجد موضع تبديل محدد أثناء السكون.
مخطط الهيكل
خنق خرطوشة
يعد استخدام خنق الخرطوشة ضروريًا عندما تحدث أثناء إجراءات التبديل في ظروف التشغيل المحددة تدفقات تتجاوز حدود أداء الصمام.
يتم توصيله بالقناة P للصمام الاتجاهي.
