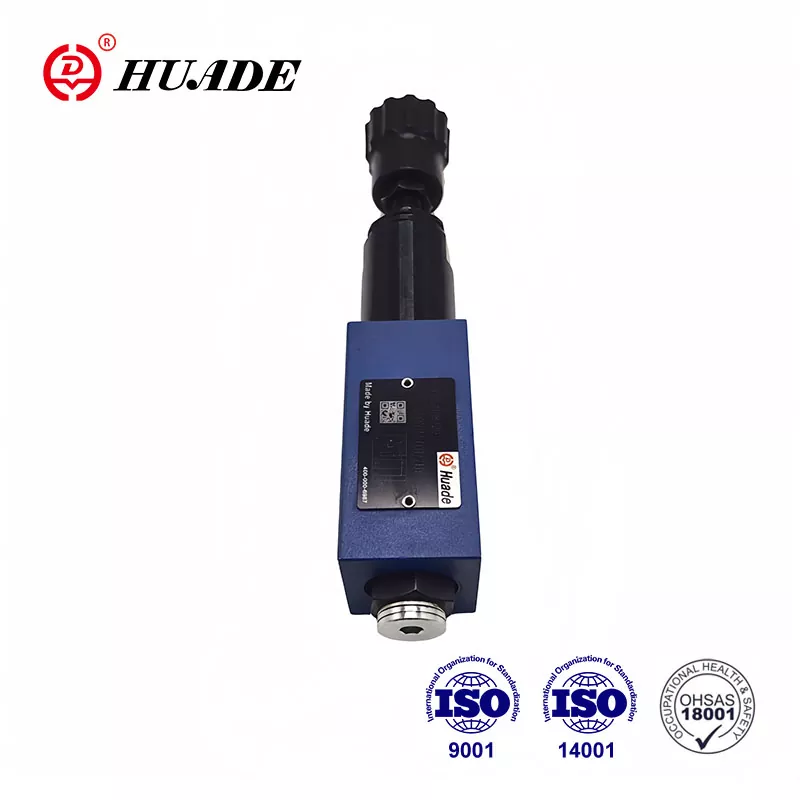

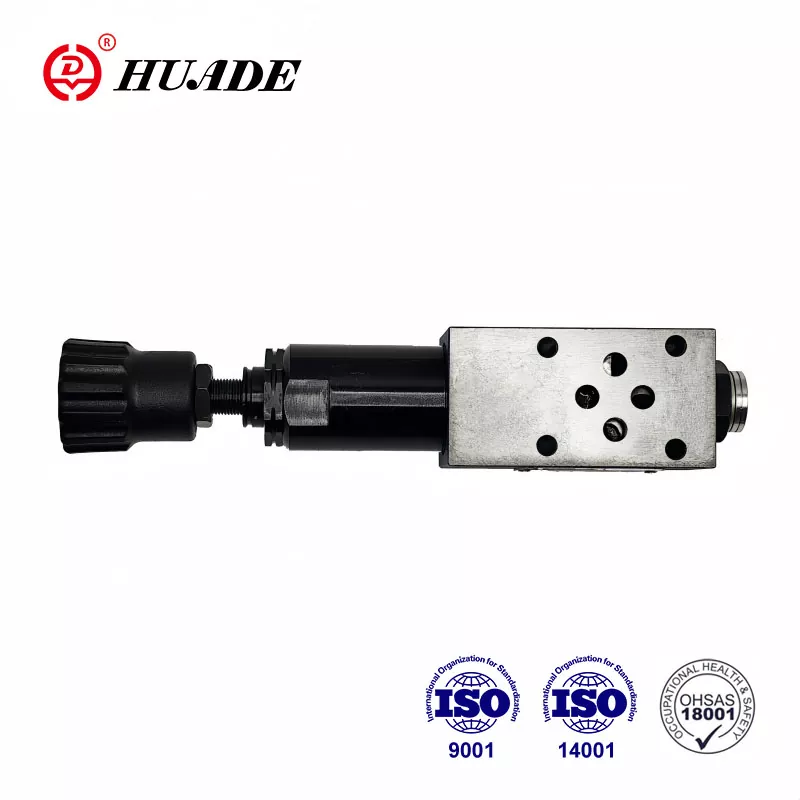

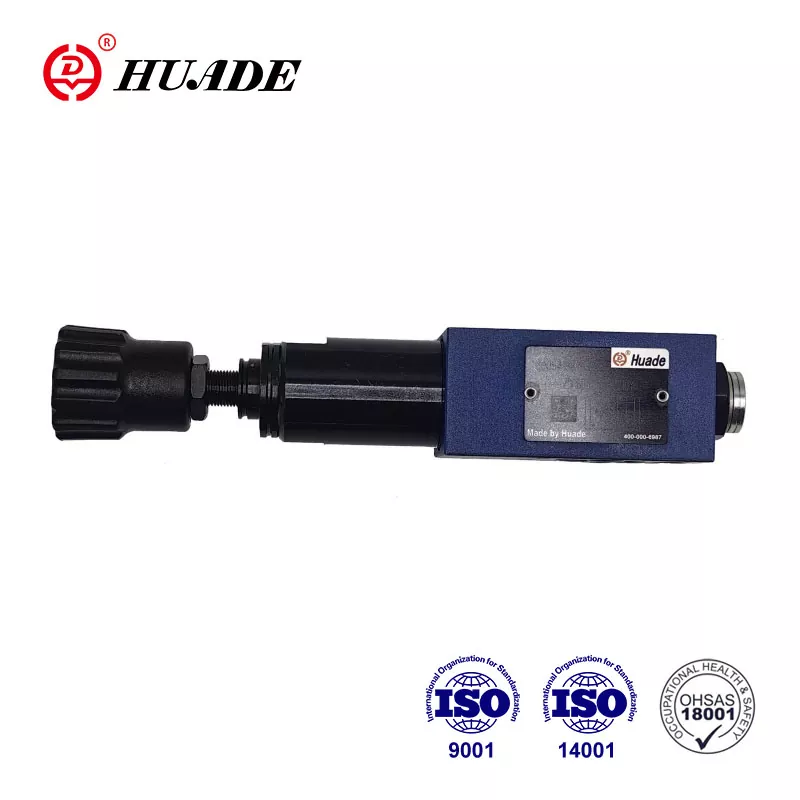

تأسست Huade Hydraulic في عام 1979. ومن خلال إدخال التكنولوجيا من Rexroth، تطورت Huade Hydraulic الآن لتصبح أقوى مصنع هيدروليكي في الصين. يمكن لصمام تخفيض الضغط ZDR 6 D أن يحل محل نفس سلسلة منتجات Rexroth. تحتوي على 3 عناصر تعديل مع تصميم لوحة الساندويتش. بالمقارنة مع المنتجات المماثلة الأخرى، تتمتع صمامات تخفيض الضغط Huade® بأداء أكثر استقرارًا في هذا المجال. تركز Huade Hydraulic على التطبيق العملي مع الحفاظ على مستوى معين من الجودة، بحيث تحظى منتجاتها باعتراف واسع النطاق في السوق بسعر أقل.
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|
درجة تلوث السوائل (㎛) |
الحد الأقصى المسموح به للدرجة |
|
الحد الأقصى لضغط التشغيل (المدخل) (MPa) |
ما يصل إلى 31.5 |
|
الضغط الثانوي (الإخراج) (MPa) |
ما يصل إلى 2.5، ما يصل إلى 7.5، ما يصل إلى 15.0، ما يصل إلى 21.0 |
|
منفذ الضغط الخلفي Y (MPa) |
ما يصل إلى 16.0 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 50.0 |
|
الوزن (كجم) |
1.2 تقريبًا |
سمات:
◀ تصميم طبق الساندويتش
◀ 4 تقييمات للضغط
◀ 3 عناصر تعديل:
. مقبض دوار
. كم مع مسدس وغطاء واقي
. مقبض دوار قابل للقفل مع مقياس
◀ تخفيض الضغط في المنافذ A أو B أو P
◀ صمام الفحص، اختياري
◀ نمط النقل إلى DIN 24 340، النموذج A، ISO 4401 وCETOP - RP 121H
طلب:
يتم استخدام صمام تخفيض الضغط من النوع ZDR 6 D لتقليل ضغط النظام.
1. قسم ورمز صمام تخفيض الضغط ZDR 6 D
صمامات تخفيض الضغط من النوع ZDR 6 D.. عبارة عن صمامات تخفيض ضغط تعمل بشكل مباشر بثلاثة اتجاهات بتصميم لوحة ساندويتش مع وظيفة تخفيف الضغط على الجانب الثانوي. يتكون صمام تخفيض الضغط بشكل أساسي من مبيت (1)، وبكرة التحكم (2)، وزنبرك ضغط (3) وعنصر الضبط (4) بالإضافة إلى صمام فحص اختياري.
يتم ضبط الضغط الثانوي بواسطة عنصر تعديل الضغط (4).
الموديل "ZDR6DA"
في حالة الراحة، يكون الصمام مفتوحًا عادةً، ويمكن أن يتدفق السائل دون عوائق من المنفذ A إلى المنفذ A1. يتم الضغط في المنفذ A1 في نفس الوقت عبر خط التحكم الموجود في منطقة التخزين المؤقت المقابلة لنابض الضغط (3). عندما يتجاوز الضغط في المنفذ A1 مستوى الضغط المحدد في زنبرك الضغط (3)، يتحرك بكرة التحكم (2) إلى موضع التحكم مقابل زنبرك الضغط (3) ويحافظ على الضغط المحدد في المنفذ A1 ثابتًا.
يتم أخذ ضغط التحكم والزيت التجريبي من المنفذ A1 عبر خط التحكم.
إذا ارتفع الضغط في المنفذ A1 أكثر بسبب قوى خارجية، فسيتم تحريك بكرة التحكم (2) بشكل أكبر نحو زنبرك الضغط (3).
يؤدي هذا إلى فتح مسار التدفق عند المنفذ A1 عبر أرض التحكم (9) على بكرة التحكم (2) إلى الخزان. يتدفق بعد ذلك سائل كافٍ إلى الخزان لمنع أي ارتفاع إضافي في الضغط. يتم دائمًا تصريف غرفة الزنبرك (7) إلى الخزان خارجيًا عن طريق الحفر (6) إلى المنفذ T (Y).
يسمح اتصال مقياس الضغط (8) بمراقبة الضغط الثانوي عند الصمام.
من الممكن فقط تركيب صمام فحص للتدفق الحر في المنافذ من A1 إلى A في الإصدار "DA"
النماذج "DP" و"DB"
في النموذج "DP"، يتم تقليل الضغط في المنفذ P1. يتم أخذ ضغط التحكم والزيت التجريبي داخليًا من المنفذ P1.
في النموذج "DB"، يتم تقليل الضغط في المنفذ P1، ويتم أخذ الزيت التجريبي من المنفذ B.
انتباه!
في النموذج DB، يجب التأكد من أن الضغط في المنفذ B ليس أعلى من الضغط المحدد عندما يكون الصمام الاتجاهي في الوضع P إلى A. وإلا، فسيتم تقليل الضغط في المنفذ A.
هيكل ZDR 6 DA1-40B
رموز ZDR 6 DP...-40B
