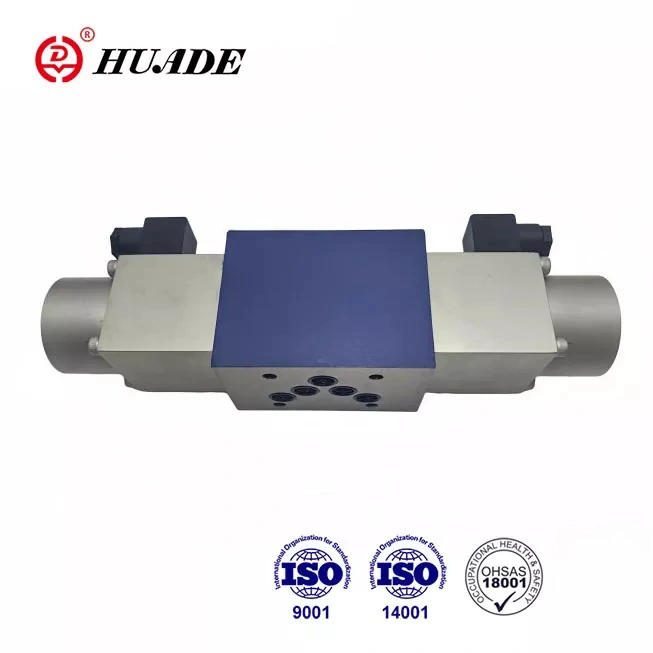

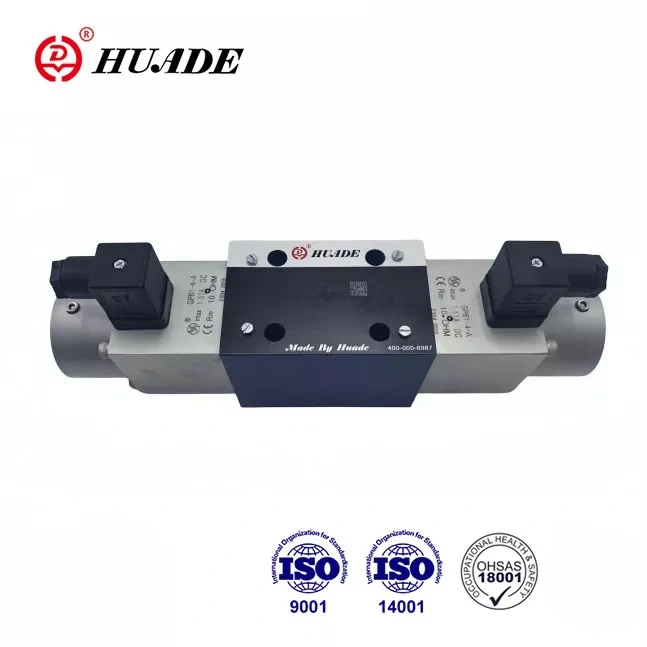

يتم تشغيل صمامات التحكم الاتجاهي من النوع 4WRA بشكل مباشر عبر ملفات لولبية متناسبة. يتم استخدامها على نطاق واسع في البيئات الهيدروليكية الصناعية المختلفة التي تتطلب التحكم في الاتجاه والتدفق. بفضل تعاونين طويلي الأمد، يمكن لصمامات الاتجاه النسبي Huade® أن تتطابق مع نفس المنتجات التي تقدمها Rexroth في الأداء. سعر هذا المنتج أقل نسبيا.
|
البيانات الهيدروليكية |
|||
|
مقاس |
6 |
10 |
|
|
ضغط التشغيل (ميغاباسكال) |
المنفذ أ، ب، ص |
31.5 |
31.5 |
|
المنفذ T |
16 |
16 |
|
|
التدفق (لتر/دقيقة) |
43 |
95 |
|
|
درجة التلوث |
≥ 20 (يوصى بـ ≥10) |
||
|
التباطؤ (٪) |
<6 |
<5 |
|
|
التكرار (٪) |
<3 |
<2 |
|
|
استجابة التردد (-3 ديسيبل، الإشارة ± 100%) (هرتز) |
6 |
4 |
|
|
سائل الضغط |
الزيوت المعدنية (لختم NBR)، استر الفوسفات (لختم FPM) |
||
|
نطاق اللزوجة (مم ²/ثانية) |
3.8 إلى 380 |
||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى+80 |
||
|
الوزن (كجم) |
صمام مع ملف لولبي واحد |
1.75 |
5.9 |
|
صمام مع اثنين من الملفات اللولبية |
2.5 |
7.5 |
|
|
البيانات الكهربائية |
|||
|
مقاس |
6 |
10 |
|
|
نوع الجهد |
الجهد المباشر |
الجهد المباشر |
|
|
الجهد الاسمي (الخامس) |
24 فولت |
||
|
الحد الأقصى الحالي لكل ملف لولبي (A) |
1.5 |
||
|
لفائف الملف اللولبي |
القيمة الباردة عند 20 درجة مئوية |
5.4 |
10 |
|
القيمة القصوى |
8.1 |
15 |
|
|
درجة حرارة البيئة |
ما يصل إلى +50 |
||
|
درجة حرارة الملف ℃ |
ما يصل إلى +150 |
||
|
عزل الصمام إلى DIN 40 050 |
IP65 |
||
|
مكبر الصوت المرتبط (مقوم 24 فولت من نوع الجسر) |
VT-3013S30 |
VT-3014S30 |
|
سمات:
◀ صمام تناسبي يتم تشغيله بشكل مباشر للتحكم في اتجاه وحجم تدفق السائل الهيدروليكي
◀ لتركيب اللوحة الفرعية
◀ للتحكم في الحلقة المفتوحة لكل من اتجاه وتدفق السائل الهيدروليكي
◀ بكرة تحكم مركزية زنبركية
◀ انخفاض الضغط المنخفض عبر أراضي التحكم
◀ كل من الصمام والتحكم الإلكتروني من مورد واحد
طلب:
تُستخدم صمامات التحكم الاتجاهية من النوع 4WRA للتحكم في اتجاه وكمية التدفق.
تتكون صمامات التحكم الاتجاهي من النوع 4WRA بشكل أساسي من الغلاف (1)، وبكرة التحكم (3)، ونابض رجوع واحد أو اثنين (2)، بالإضافة إلى ملف لولبي متناسب واحد أو اثنين (5).
النوع 4WRA 6......10B/..... و4WRA 10......10B/.....(صمام ثلاثي المواضع)
إذا لم يتم تنشيط الملفات اللولبية، فسيتم الحفاظ على بكرة التحكم (3) في الوضع المحايد عن طريق نوابض العودة (2). يتم تشغيل بكرة التحكم (3) مباشرة عبر الملف اللولبي النسبي (5). على سبيل المثال، إذا تم تنشيط الملف اللولبي "A"، فإنه سيدفع بكرة التحكم (3) إلى اليمين بما يتناسب مع الإشارة الكهربائية. يتم بعد ذلك إجراء الاتصالات من P إلى B ومن A إلى T.
بهذه الطريقة، يؤدي بكرة التحكم (3) إلى فتح الأخاديد على شكل حرف V تدريجيًا للتدفق. عندما يتم إلغاء تنشيط الملف اللولبي النسبي (5)، يتم إرجاع بكرة التحكم (3) إلى الموضع المركزي بواسطة زنبرك الإرجاع (2).
هيكل صمام الاتجاه النسبي 4WRA
النوع 4WRA ...A...10B و4WRA ...B...10B (صمام ذو موضعين)
وظيفة هذا الصمام هي نفس وظيفة الصمام من النوع 4WRA. ولكنه صمام اتجاهي ذو موضعين مع واحد فقط
الملف اللولبي النسبي
يعتمد النوع 4WRA تركيب اللوحة الفرعية ومركز الزنبرك وانخفاض الضغط المنخفض عبر أراضي التحكم.
غالبًا ما تستخدم في الآلات والصناعات الخفيفة والمعادن والألغام ورحلات الفضاء وغيرها من المجالات.
هيكل الصمام الاتجاهي النسبي 4WRA...A... و4WRA...B...
رمز صمام الاتجاه النسبي 4WRA
