عند العمل مع الأنظمة الهيدروليكية، يعد التحكم في اتجاه التدفق أمرًا ضروريًا للسلامة والكفاءة. يعمل صمام خرطوشة Bosch Rexroth M-SR كصمام فحص موثوق يسمح للسائل بالتدفق في اتجاه واحد مع منع التدفق العكسي تمامًا. لقد أصبح هذا المكون خيارًا قياسيًا في التطبيقات الهيدروليكية الصناعية نظرًا لتصميمه المدمج وأدائه الخالي من التسرب.
ما هو صمام خرطوشة M-SR
صمام خرطوشة M-SR هو صمام فحص هيدروليكي من النوع اللولبي تم تصنيعه بواسطة Bosch Rexroth، إحدى الشركات الرائدة في مجال التكنولوجيا الهيدروليكية. ينتمي صمام الخرطوشة M-SR هذا إلى سلسلة 1X ويستخدم تصميمًا قفازيًا للتحكم في تدفق السوائل. يتم تركيب الصمام مباشرة في كتلة متشعبة، مما يوفر المساحة مقارنة بالصمامات التقليدية المثبتة على الخط.
العملية الأساسية واضحة ومباشرة. عندما يدفع السائل الهيدروليكي ضد الصمام في الاتجاه الأمامي بضغط كافٍ، يفتح القفاز ويسمح بالتدفق. عندما يأتي الضغط من الاتجاه العكسي، يغلق القفاز بإحكام على مقعده، مما يمنع أي تدفق عكسي. يخلق هذا الختم من المعدن إلى المعدن إغلاقًا محكمًا مانعًا للتسرب يحافظ على ضغط النظام دون التدهور بمرور الوقت.
يأتي صمام الخرطوشة M-SR في نوعين من التركيب: صمام زاوية KE لمسارات تدفق 90 درجة وصمام KD المضمن لمسارات التدفق المستقيمة. تساعد هذه المرونة المهندسين على تصميم دوائر هيدروليكية مدمجة تتناسب مع المساحة المحدودة.
المواصفات الفنية ونطاق الحجم
يتوفر صمام خرطوشة M-SR بسبعة أحجام رمزية، تم تحديدها من NG 6 إلى NG 30. ويتعامل كل حجم مع معدلات تدفق ومستويات ضغط مختلفة وفقًا لمتطلبات التطبيق.
بالنسبة للأنظمة الأصغر حجمًا، يتدفق صمام M-SR ذو 6 خرطوشة NG ما يصل إلى 6 لترات في الدقيقة ويعمل عند ضغط يصل إلى 420 بار. مع زيادة الحجم، تنمو قدرة التدفق بشكل ملحوظ. يتعامل إصدار NG 10 مع 50 لترًا في الدقيقة، بينما يستطيع NG 15 التعامل مع 120 لترًا في الدقيقة. أكبر حجم قياسي، NG 30، يستوعب تدفقات تصل إلى 400 لتر في الدقيقة، على الرغم من انخفاض معدل الضغط الأقصى إلى 250 بار.
يتراوح ضغط التكسير، وهو الحد الأدنى من الضغط اللازم لفتح الصمام، من الصفر (للإصدارات غير الزنبركية) حتى 5 بار. تستخدم معظم التطبيقات الزنبرك القياسي 0.5 بار، والذي يوفر إحكامًا موثوقًا به أثناء الفتح بسهولة عند بدء التدفق الأمامي. تتوفر ضغوط تكسير أعلى مثل 1.5 بار أو 3 بار للأنظمة التي تحتاج إلى قوة إغلاق عكسية أقوى.
يعتمد نطاق درجة حرارة التشغيل على مادة الختم. تعمل أختام NBR القياسية من سالب 30 درجة مئوية إلى موجب 80 درجة مئوية. بالنسبة للتطبيقات ذات درجات الحرارة العالية أو المقاومة للمواد الكيميائية، تعمل أختام FKM على تمديد الحد الأعلى مع تضييق نطاق درجة الحرارة الباردة قليلاً.
يعمل صمام الخرطوشة M-SR مع العديد من السوائل الهيدروليكية بما في ذلك الزيوت المعدنية والسوائل القابلة للتحلل الحيوي والخيارات المقاومة للحريق. عند استخدام السوائل ذات الأساس المائي، يجب أن تظل درجة حرارة التشغيل أقل من 60 درجة مئوية للحفاظ على عمر الختم.
متطلبات التثبيت وتفاصيل التركيب
يتطلب تركيب صمام خرطوشة M-SR الاهتمام بالعديد من مواصفات الأبعاد والسطح. يختلف طول جسم الصمام حسب الحجم، حيث يتراوح من 33.3 ملم لـ NG 6 إلى 83.3 ملم لـ NG 30، مع تسامح سلبي قدره 0.1 ملم. يتبع تجويف التثبيت معيار ZN 10001، والذي يضمن التوافق مع الكتل المتعددة المصممة بشكل صحيح.
يتطلب كل حجم قابسًا ملولبًا محددًا لإغلاق التجويف. على سبيل المثال، يستخدم صمام خرطوشة NG 10 M-SR رقم الجزء R913011603، الذي يحتوي على تجويف بقطر 18 ملم وخيط أنبوب G 1/2. يستخدم إصدار NG 20 قابسًا أكبر بتجويف 30 ملم وخيط G 1. يجب تزييت هذه المقابس بخفة قبل التثبيت لمنع الغليان وضمان الختم المناسب.
تشطيب السطح مهم للتشغيل الموثوق. يجب أن تكون لأسطح الغلق قيمة خشونة بين Rz 8 وRz 16. يمكن تركيب الصمام في أي اتجاه، على الرغم من أن تجنب جيوب الهواء في الدائرة يساعد على منع التجويف والضوضاء.
بالنسبة لتطبيقات الضغط العالي التي تزيد عن 350 بار، فإن تطبيق قفل الخيوط Loctite 243 على خيوط القابس يضيف الأمان ضد الارتخاء من الاهتزاز. يحافظ صمام الخرطوشة M-SR على قدرة الضغط المقدرة عند تركيبه بشكل صحيح مع قيم عزم الدوران المناسبة.
خصائص الأداء ومنحنيات التدفق
إن فهم كيفية تصرف صمام خرطوشة M-SR في ظل ظروف مختلفة يساعد المهندسين على اختيار الحجم والزنبرك المناسبين. تتبع العلاقة بين معدل التدفق وانخفاض الضغط منحنى غير خطي يختلف حسب حجم الصمام وإعدادات ضغط التكسير.
بأخذ صمام خرطوشة NG 15 M-SR كمثال، عند تدفق 100 لتر في الدقيقة مع زنبرك 0.5 بار، يبلغ انخفاض الضغط عبر الصمام حوالي 0.8 بار. مع زيادة التدفق، يرتفع انخفاض الضغط بسرعة أكبر بسبب زيادة السرعة عبر فتحة الصمام. عند 120 لترًا في الدقيقة، يصل انخفاض الضغط إلى 1.2 بار تقريبًا.
بالنسبة للصمامات الأكبر حجمًا مثل NG 30، يظل انخفاض الضغط أقل بمعدلات تدفق مكافئة نظرًا لمساحة التدفق الأكبر. عند 400 لتر في الدقيقة، يُظهر صمام خرطوشة NG 30 M-SR انخفاضًا في الضغط يبلغ حوالي 10 بار، وهو أمر مقبول في معظم الدوائر عالية التدفق.
تفترض منحنيات الأداء هذه استخدام الزيت الهيدروليكي HLP 46 عند درجة حرارة 40 درجة مئوية. تؤثر تغيرات اللزوجة على انخفاض الضغط، حيث تخلق السوائل الأكثر سمكًا مقاومة أعلى. يتعامل الصمام مع اللزوجة من 2.8 إلى 500 ملليمتر مربع في الثانية، على الرغم من أنه يجب التحقق من الأداء خارج النطاق النموذجي لتطبيقات محددة.
أداء الختم العكسي مثالي بشكل أساسي. عندما يعمل الضغط عكس اتجاه الإغلاق، فإن القفاز يثبت بإحكام ويمنع التسرب. هذه الخاصية المانعة للتسرب تجعل صمام الخرطوشة M-SR مناسبًا للحفاظ على الضغط في الأسطوانات أو منع التدفق العكسي في دوائر المضخة.
التطبيقات الشائعة وحالات الاستخدام
يتم استخدام صمام خرطوشة M-SR في العديد من الصناعات التي تتطلب وظيفة صمام فحص موثوقة. في صناعة السيارات، تحمي هذه الصمامات منصات اختبار ناقل الحركة ودوائر نظام الفرامل. قد يستخدم التثبيت النموذجي صمام خرطوشة NG 20 M-SR في دائرة اختبار ناقل الحركة التي تتدفق 200 لتر في الدقيقة، حيث يضمن منع التدفق العكسي نتائج اختبار دقيقة ويحمي المعدات باهظة الثمن.
تعتمد آلات التعبئة والتغليف على تحديد موضع الأسطوانة بدقة، ويمنع صمام الخرطوشة M-SR انحراف الحمولة عن طريق منع التدفق العكسي عندما يتمركز الصمام الاتجاهي. يستخدم هذا التطبيق غالبًا أحجامًا أصغر مثل NG 10 أو NG 15، المتوافقة مع متطلبات تدفق الأسطوانة.
تتطلب المعدات الطبية والصيدلانية تشغيلًا نظيفًا دون مخاطر التلوث. يعمل تصميم الخرطوشة المختومة لصمام M-SR على التخلص من مسارات التسرب الخارجية التي قد تؤدي إلى دخول الملوثات. تعمل هذه الأنظمة عادةً عند ضغوط معتدلة حيث يوفر تصنيف 420 بار هامش أمان واسعًا.
تستخدم الأدوات الآلية الصناعية صمام الخرطوشة M-SR في دوائر تجاوز المضخة وتطبيقات حمل حمولة الأسطوانة. يوفر التثبيت المدمج مساحة اللوحة مع تقديم أداء موثوق به في بيئات الإنتاج كثيرة المتطلبات. تشتمل معدات البناء وأنظمة التحكم في درجة توربينات الرياح أيضًا على هذه الصمامات لقدرتها القوية على الضغط العالي.
يأتي تعدد استخدامات صمام الخرطوشة M-SR من تشغيله البسيط ومجموعة واسعة من الأحجام. يمكن للمهندسين تحديد المجموعة الدقيقة من الحجم وضغط التكسير ومواد الختم لتتناسب مع متطلباتهم المحددة.
اعتبارات الصيانة وعمر الخدمة
إحدى ميزات صمام خرطوشة M-SR هو عمر الخدمة الطويل مع الحد الأدنى من الصيانة. يُقدر Bosch Rexroth متوسط الوقت للفشل الخطير بـ 150 عامًا في ظل ظروف التشغيل العادية، وهو ما يُترجم إلى تشغيل بدون صيانة بشكل أساسي لمعظم التركيبات.
تتضمن متطلبات الخدمة الرئيسية الحفاظ على نظافة السوائل بشكل مناسب. يتطلب الصمام ترشيحًا بمقدار 20 ميكرومترًا أو أقل لمنع تلوث الجسيمات التي قد تؤدي إلى إتلاف أسطح الختم. يضمن اتباع مستوى النظافة ISO 4406 20/18/15 التشغيل الموثوق به وأقصى عمر.
تعتبر السدادة الملولبة التي تغلق التجويف عنصرًا متآكلًا، على الرغم من أنه نادرًا ما تكون هناك حاجة إلى الاستبدال ما لم تتم إزالة الصمام وإعادة تثبيته عدة مرات. تتوفر المقابس البديلة بشكل منفصل باستخدام نفس أرقام الأجزاء المدرجة للتثبيت الأولي.
عند تشغيل صمام الخرطوشة M-SR في بيئات قاسية ذات درجات حرارة عالية أو سوائل شديدة أو تلوث شديد، يجب تقصير فترات الفحص عن الافتراض القياسي. تساعد مراقبة التسرب الخارجي حول القابس الملولب وفحص ضغوط النظام بشكل دوري في اكتشاف المشكلات المحتملة قبل الفشل.
يحمي تصميم الخرطوشة المختومة المكونات الداخلية من التعرض البيئي، مما يساهم في تحقيق سجل موثوقية ممتاز. على عكس صمامات الفحص الخارجية التي قد تتعرض للتآكل أو التلف المادي، فإن صمام M-SR يوضع محميًا داخل كتلة المتشعبة.
مقارنة البدائل والمنتجات المتوافقة
في حين أن صمام خرطوشة Bosch Rexroth M-SR يضع معيارًا لأداء صمام فحص الضغط العالي، توجد العديد من البدائل في السوق. يساعد فهم الاختلافات في اتخاذ قرارات تحديد المصادر وأسئلة التوافق.
تقدم Hydac سلسلة CSBN من صمامات فحص الخرطوشة مع تركيب لولبي مماثل ولكن يتم تصنيفها عادةً إلى 350 بار بدلاً من 420 بار. تكلف هذه الصمامات أقل قليلاً بينما تقدم أداءً مشابهًا في التطبيقات التي لا تتطلب تصنيف الضغط الكامل. تقوم شركة Parker بتصنيع سلسلة D1VW، والتي تتضمن خيارات مراقبة إلكترونية للأنظمة التي تحتاج إلى تعليقات حول حالة الصمام.

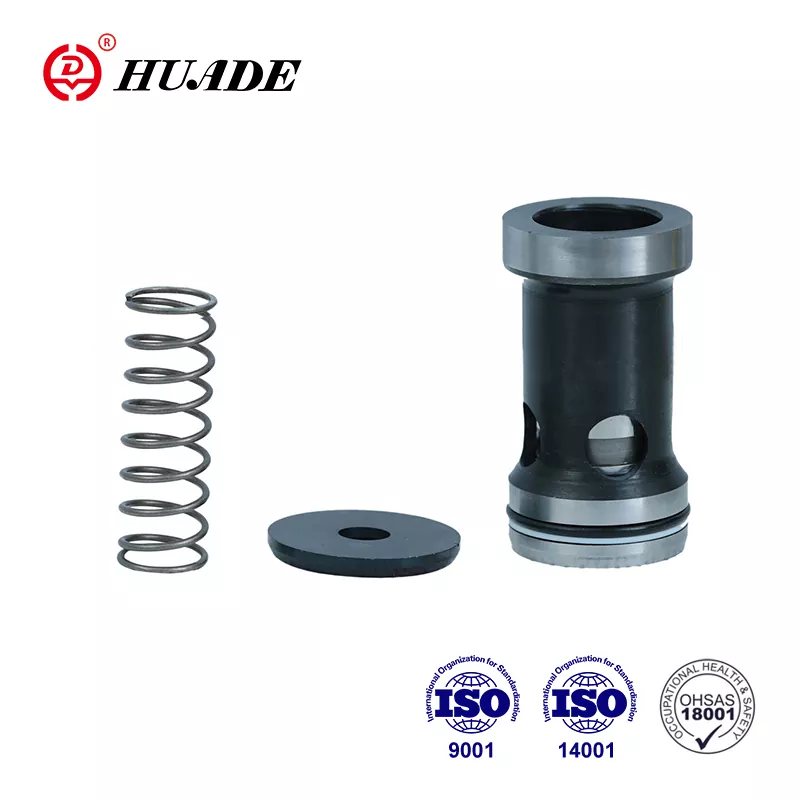

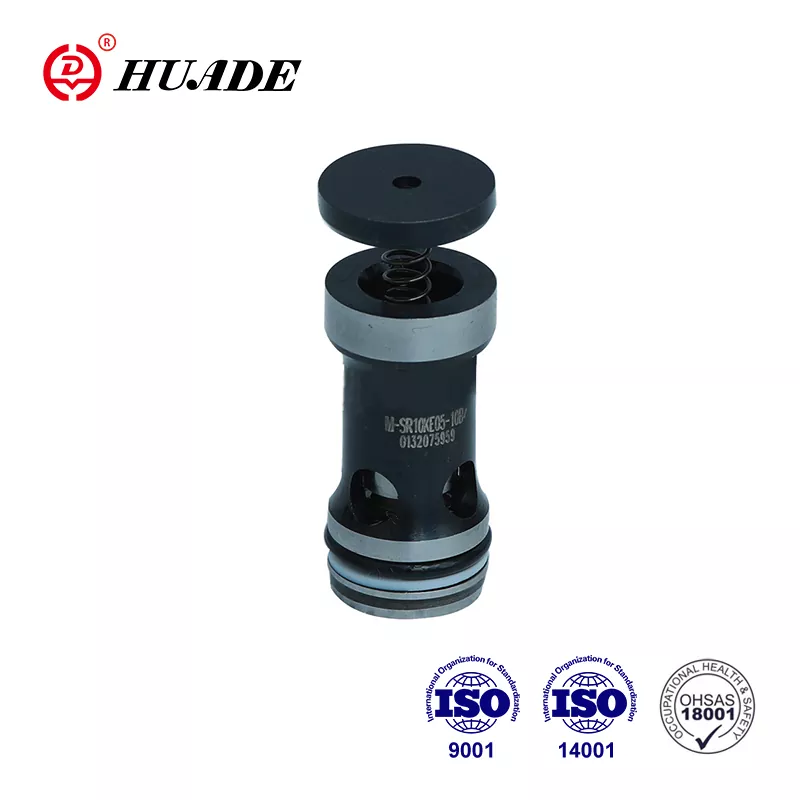

تنتج العديد من الشركات المصنعة في الصين صمامات خرطوشة متوافقة مع مواصفات M-SR. تقوم شركات مثل Huade وHengli بتصنيع صمامات تتوافق مع خصائص الأبعاد والأداء عند نقاط سعر أقل. يمكن أن تعمل هذه البدائل بشكل جيد في التطبيقات غير الحرجة أو عندما تكون قيود الميزانية كبيرة. الاعتبار الرئيسي هو التحقق من أن الشركة المصنعة تحافظ على مراقبة الجودة المناسبة وتوفر وثائق شهادة ISO.
عند الاختيار بين صمام خرطوشة Bosch Rexroth M-SR الأصلي والبدائل المتوافقة، ضع في اعتبارك مدى أهمية التطبيق ومستويات الاعتماد المطلوبة ومدى توفر الدعم المحلي. يجب على الأنظمة الحرجة التي لا تتحمل الفشل أن تستخدم المعدات الأصلية. قد تقبل التطبيقات الأقل تطلبًا منتجات متوافقة لتقليل التكاليف.
مكان الشراء ومعلومات التسعير
يتوفر صمام خرطوشة M-SR من خلال قنوات متعددة حسب متطلبات موقعك والكمية. تدير Bosch Rexroth متجرًا رسميًا عبر الإنترنت على [store.boschrexroth.com](http://store.boschrexroth.com/) حيث يتم شحن التكوينات القياسية خلال يوم إلى ثلاثة أيام. تتبع أرقام الأجزاء تنسيقًا محددًا، مثل R900350797 لصمام زاوية NG 30 KE مع زنبرك 0.5 بار.
يوفر الموزعون المعتمدون مثل BuyRexroth لصمام الخرطوشة M-SR أسعارًا شفافة وخيارات شحن عالمية. عادةً ما يقوم هؤلاء الموزعون بتخزين الأحجام الشائعة ويمكنهم طلب تكوينات خاصة مباشرة من المصنع. عادةً ما تكون المهل الزمنية للأجزاء القياسية قصيرة، بينما قد تتطلب المواصفات المخصصة عدة أسابيع.
يختلف السعر بشكل كبير حسب حجم الصمام وتكوينه. تتراوح تكلفة الأحجام الأصغر مثل NG 6 بين 50 و80 دولارًا، بينما يمكن أن يصل سعر الصمامات الكبيرة NG 30 إلى 200 دولار أو أكثر. قد يكون سعر البدائل المتوافقة من الشركات المصنعة الصينية أقل بنسبة 20 إلى 40 بالمائة، على الرغم من أن الحد الأدنى لكميات الطلب قد يكون أعلى من المفضل للمشروعات الصغيرة.
بالنسبة للتطبيقات المتخصصة التي تتطلب أختام FKM أو ضغوط تكسير غير قياسية، فإن طلب عرض أسعار مباشرة من الموزعين أو الشركة المصنعة غالبًا ما يؤدي إلى أفضل النتائج. يمكن أن يساعد الدعم الفني في التأكد من أن تكوين صمام الخرطوشة المحدد M-SR يتوافق مع متطلبات التطبيق قبل الشراء.
اعتبارات التصميم لتكامل النظام
يتطلب دمج صمام خرطوشة M-SR في النظام الهيدروليكي اهتمامًا دقيقًا بتصميم المتشعب وتخطيط الدائرة. يتم تركيب الصمام في تجويف قياسي يجب تشكيله بأبعاد دقيقة. العمل مع الموردين المتعددين الذين يتبعون معيار ZN 10001 يضمن الملاءمة والأداء المناسبين.
يجب أن يتوافق اتجاه التدفق عبر صمام الخرطوشة M-SR مع تصميم الدائرة. يشير السهم الموجود على جسم الصمام أو رمز الكتالوج إلى اتجاه التدفق الحر. سيؤدي تثبيت الصمام للخلف إلى منع التدفق بالكامل، لذا يعد التحقق أثناء التجميع أمرًا مهمًا. يقوم بعض المهندسين بوضع علامة على الكتلة المتشعبة بأسهم اتجاه التدفق لمنع أخطاء التثبيت.
يجب أن تأخذ حسابات انخفاض الضغط في الاعتبار خصائص الصمام عند معدلات التدفق المتوقعة. في حين أن انخفاض الضغط من خلال صمام الخرطوشة M-SR يكون عادةً صغيرًا مقارنة بقيود الدائرة الأخرى، فإن تطبيقات التدفق العالي تستفيد من اختيار الحجم الأكبر التالي لتقليل فقد الطاقة وتوليد الحرارة.
يؤثر اختيار ضغط التكسير على كل من مقاومة التدفق الأمامي وقوة الختم العكسي. التطبيقات التي تحتاج إلى الحد الأدنى من المقاومة الأمامية يجب أن تستخدم ضغوط تكسير أقل مثل 0.2 بار أو حتى الإصدار بدون زنبرك. تستفيد الأنظمة التي يجب أن تتحمل الضغط ضد الأحمال المختلفة من ضغوط التكسير الأعلى التي توفر إحكامًا أقوى.
وينبغي التحقق من تدوير درجة الحرارة وتوافق السوائل أثناء مرحلة التصميم. إذا كان النظام سيشهد درجات حرارة قصوى أو يستخدم سوائل خاصة، فإن التأكد من توافق مواد الختم يمنع الفشل المبكر. يعمل خيار ختم FKM على توسيع المقاومة الكيميائية للتطبيقات التي تتضمن إضافات قوية أو درجات حرارة مرتفعة.
خاتمة
يوفر صمام خرطوشة Bosch Rexroth M-SR وظيفة صمام فحص موثوقة في حزمة مدمجة مناسبة للأنظمة الهيدروليكية ذات الضغط العالي. يعمل تصميم الخرطوشة الملولبة على تبسيط عملية التثبيت مع القضاء على مسارات التسرب الخارجية. يغطي نطاق الأحجام من NG 6 إلى NG 30 متطلبات التدفق من الأسطوانات الصغيرة إلى الدوائر الصناعية الكبيرة.
يتضمن تحديد تكوين صمام الخرطوشة المناسب M-SR مطابقة حجم الصمام لمتطلبات التدفق، واختيار ضغط التكسير المناسب للتطبيق، والتحقق من توافق الختم مع ظروف التشغيل. إن عمر الخدمة الممتاز والحد الأدنى من متطلبات الصيانة يجعل هذا الصمام خيارًا فعالاً من حيث التكلفة على مدار عمر النظام.
سواء كنت تصمم دائرة هيدروليكية جديدة أو تستبدل المكونات الموجودة، فإن فهم القدرات ومتطلبات التثبيت الخاصة بصمام خرطوشة M-SR يساعد على ضمان التنفيذ الناجح. يوفر التوافر واسع النطاق وتاريخ التطبيق الشامل الثقة في تحديد هذا المكون الهيدروليكي الذي أثبت كفاءته.
