هل سبق لك أن شاهدت معداتك الهيدروليكية تتباطأ فجأة إلى درجة الزحف؟ أو لاحظت أن ضغط نظام المياه لديك يتصرف بشكل غريب؟ تسع مرات من أصل عشرة، الجاني هو صمام التحكم في التدفق الذي يحتاج إلى بعض الاهتمام. إذا كنت تتساءل عن كيفية ضبط هذه المكونات المهمة، فأنت في المكان الصحيح.
تشبه صمامات التحكم في التدفق مقابض حجم أنظمة السوائل - فهي تتحكم في مدى سرعة تدفق السائل أو الغاز عبر الأنابيب. تمامًا مثل ضبط نظام تثبيت السرعة في سيارتك، فإن الاتصال بهذه الصمامات بشكل صحيح يمكن أن يعني الفرق بين التشغيل السلس والأعطال المكلفة.
سواء كنت تقوم باستكشاف مشكلات ضبط الصمامات في الأنظمة الهيدروليكية وإصلاحها، أو إدارة تدفق المياه في العمليات الصناعية، أو ضبط المعدات الهوائية، فإن هذا الدليل الكامل سيرشدك عبر كل ما تحتاج إلى معرفته حول ضبط صمامات التحكم في التدفق بأمان وفعالية.

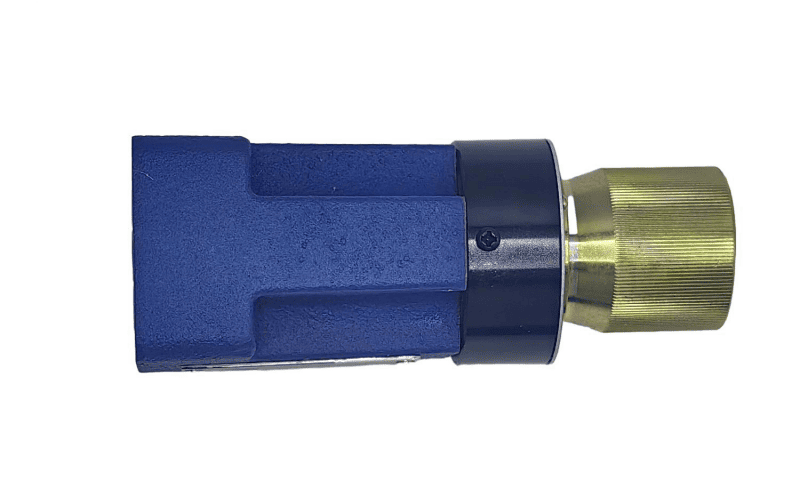

ما هو صمام التحكم في التدفق؟
صمام التحكم في التدفق هو جهاز يتحكم في كمية السائل (السائل أو الغاز) التي تمر عبر أنبوب أو نظام. فكر في الأمر كصنبور في مطبخك - يمكنك تشغيله للسماح بتدفق كمية أكبر أو أقل من الماء. لكن صمامات التحكم في التدفق أكثر دقة وتستخدم في الأنظمة الصناعية والآلات والمعدات.
وفقًا للجمعية الدولية للأتمتة (ISA)، تعد صمامات التحكم في التدفق مكونات أساسية في التحكم في العمليات الصناعية، حيث تعمل كعناصر التحكم النهائية التي تنظم معدلات تدفق السوائل للحفاظ على أداء النظام المطلوب.[1]
لماذا تعتبر صمامات التحكم في التدفق مهمة؟
تعتبر هذه الصمامات حاسمة لأنها:
- التحكم في سرعة الأسطوانات والمحركات الهيدروليكية
- منع تلف النظام من الضغط الزائد
- توفير الطاقة عن طريق تحسين معدلات التدفق
- ضمان التشغيل السلس للآلات
- المساعدة في الحفاظ على أداء ثابت
عندما لا يتم ضبط صمام التحكم في التدفق بشكل صحيح، قد تلاحظ:
- المعدات تعمل بسرعة كبيرة أو بطيئة جدًا
- قم بمعايرة إعدادات التدفق سنويًا أو كما هو محدد
- هدر الطاقة وارتفاع التكاليف
- التآكل المبكر لمكونات النظام

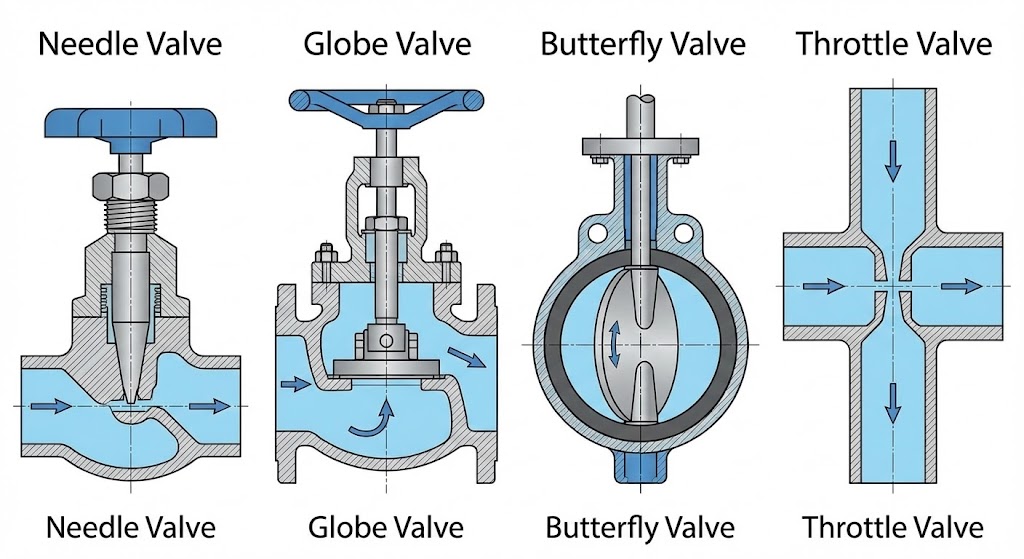

أنواع صمامات التحكم في التدفق
قبل أن نتعمق في التعديلات، دعونا نلقي نظرة على الأنواع الرئيسية التي ستواجهها:
صمامات الإبرة
تستخدم هذه إبرة مدببة للتحكم في التدفق من خلال فتحة صغيرة. إنها رائعة للتحكم الدقيق ولكنها تخلق المزيد من انخفاض الضغط.
الأفضل لـ: ضبط التدفق الدقيق في الأنظمة الصغيرة، أو مخاليط الوقود، أو التطبيقات الحساسة.
صمامات الكرة الأرضية
تحتوي هذه على قرص يتحرك لأعلى ولأسفل للتحكم في التدفق. إنها ممتازة للاختناق (التحكم التدريجي في التدفق) ولكنها يمكن أن تكون ضخمة.
الأفضل لـ: أنظمة المياه، وتطبيقات البخار، والمواقف التي تحتاج فيها إلى قدرة إغلاق جيدة.
صمامات الفراشة
تستخدم هذه الأقراص قرصًا دوارًا للتحكم في التدفق. إنها سريعة التشغيل ولكنها أقل دقة لإجراء التعديلات الدقيقة.
الأفضل لـ: أنظمة الأنابيب الكبيرة، وتطبيقات الإغلاق السريع، والأنظمة ذات المساحة المحدودة.
صمامات الخانق
صمامات بسيطة تقيد التدفق من خلال فتحة قابلة للتعديل. شائع في الأنظمة الهوائية (الهواء).
الأفضل لـ: التحكم الأساسي في التدفق في أنظمة الهواء والدوائر الهيدروليكية البسيطة.
الصمامات المعوضة للضغط مقابل الصمامات غير المعوضة
يعد هذا تمييزًا مهمًا يؤثر على كيفية ضبط صمامك:
- كيف يعملون:يتغير التدفق عندما يتغير ضغط النظام
- Hystereze představuje tlakový rozdíl mezi stoupajícím tlakem, při kterém se ventil otevírá, a klesajícím tlakem, při kterém se zavírá, měřeno ve stejném bodě průtoku. Tento jev je důsledkem mechanického tření v těsněních a vodících talířů plus magnetické hystereze v proporcionálních solenoidech, pokud jsou přítomny. Vysoká hystereze, řekněme nad 10 %, vytváří nejistotu řízení. Moderní pilotně ovládané ventily dosahují hystereze pouhých 1-3 %, díky čemuž jsou vhodné pro regulační systémy s uzavřenou smyčkou.بسيطة وموثوقة وفعالة من حيث التكلفة
- سلبيات:يختلف التدفق مع تقلبات الضغط
- الأفضل لـ:أنظمة ذات ضغط مستقر
- كيف يعملون:الحفاظ على التدفق المستمر حتى عندما يتغير الضغط
- Hystereze představuje tlakový rozdíl mezi stoupajícím tlakem, při kterém se ventil otevírá, a klesajícím tlakem, při kterém se zavírá, měřeno ve stejném bodě průtoku. Tento jev je důsledkem mechanického tření v těsněních a vodících talířů plus magnetické hystereze v proporcionálních solenoidech, pokud jsou přítomny. Vysoká hystereze, řekněme nad 10 %, vytváří nejistotu řízení. Moderní pilotně ovládané ventily dosahují hystereze pouhých 1-3 %, díky čemuž jsou vhodné pro regulační systémy s uzavřenou smyčkou.أداء ثابت بغض النظر عن اختلافات الضغط
- سلبيات:أكثر تعقيدا ومكلفة
- الأفضل لـ:أنظمة ذات أحمال أو ضغوط مختلفة
بحث منشور في المجلةآلاتيوضح أن صمامات التحكم في التدفق المعوضة للضغط تستخدم آليات المعوض الداخلية لضبط تغيرات الضغط تلقائيًا، وبالتالي الحفاظ على معدلات تدفق ثابتة في ظل ظروف التحميل الديناميكية.[2]
معايير الصناعة والامتثال
عند ضبط صمامات التحكم في التدفق، من الضروري اتباع معايير الصناعة المعمول بها. تشمل منظمات المعايير الأساسية التي تحكم تصميم الصمام واختباره ما يلي:[3] [4]
-
معايير ANSI/ISA:تنشر الجمعية الدولية للأتمتة سلسلة معايير ISA-75، التي توفر إرشادات شاملة لتصميم صمام التحكم واختباره وأدائه. تشمل المعايير الرئيسية ما يلي:
- ANSI/ISA-75.01.01 (معادلات تحديد حجم سعة التدفق)
- ANSI/ISA-75.05.01 (مصطلحات صمام التحكم)
- ANSI/ISA-75.11.01 (خصائص التدفق المتأصلة وقابلية النطاق)
-
معايير واجهة برمجة التطبيقات:توفر المنظمة الدولية للمعايير معايير معترف بها عالميًا مثل:
- ISO 5208 (اختبار ضغط الصمامات الصناعية)
- ISO 6263 (أسطح تركيب صمامات التحكم في التدفق المعوضة)
- ISO 6403 (صمامات التحكم في التدفق وطرق اختبار الضغط)
- معايير واجهة برمجة التطبيقات:يضع معهد البترول الأمريكي معايير ذات صلة بشكل خاص بتطبيقات النفط والغاز، بما في ذلك API 598 لإجراءات فحص واختبار الصمامات.
تضمن هذه المعايير السلامة والموثوقية وقابلية التشغيل البيني عبر مختلف الشركات المصنعة للصمامات والتطبيقات.
الأدوات التي سوف تحتاجها
قبل البدء في أي تعديل للصمام، اجمع هذه الأدوات الأساسية:
| أداة | غاية |
|---|---|
| مقياس التدفق | العوامل التي تؤثر على أداء الصمام |
| مقياس الضغط | يراقب ضغط النظام |
| وجع قابل للتعديل | يجعل تعديلات الصمام |
| صواميل أو مقاطع | يؤمن إعداداتك |
| معدات السلامة | يحميك أثناء العمل |
⚠️ السلامة أولاً: احتياطات مهمة
لا تخطي خطوات السلامة أبدا! قد يكون العمل مع الأنظمة المضغوطة أمرًا خطيرًا. إليك ما يجب عليك فعله:
قبل أن تبدأ:
- قم بإيقاف تشغيل النظام وحرر كل الضغط
- انتظر حتى يبرد النظام إذا كان ساخنًا
- ☑ تغييرات تدريجية صغيرة فقط
- اجعل زميلك في العمل بالقرب منك في حالة الطوارئ
- اقرأ دليل النظام للحصول على تعليمات السلامة المحددة
إجراءات الإغلاق/الإغلاق:
- قم بقفل مصادر الطاقة ووضع علامات عليها لمنع بدء التشغيل العرضي
- تأكد من تحرير كافة الضغوط
- إبلاغ العمال الآخرين عن أعمال الصيانة

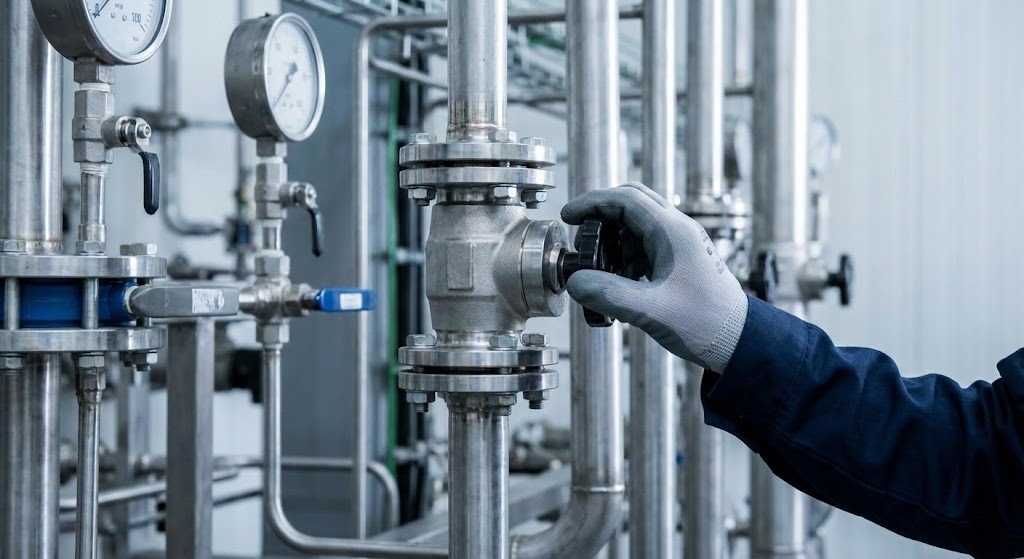

دليل خطوة بخطوة لضبط صمامات التحكم في التدفق
الخطوة 1: الاستعداد للتعديل
- قم بإيقاف تشغيل النظام بأمان باتباع الإجراءات المناسبة
- حدد معدل التدفق المستهدف من مواصفات النظام
- تحقق من الوضع الحالي للصمام ولاحظ أي إعدادات موجودة
- قم بتركيب مقياس التدفق وأجهزة قياس الضغط إذا لم تكن موجودة بالفعل
الخطوة 2: عملية التعديل الأساسية
ابدأ بتعديلات صغيرة، ولا تقم أبدًا بإجراء تغييرات كبيرة مرة واحدة.
- أدر برغي الضبط أو المقبض ببطء:
- في اتجاه عقارب الساعة (تشديد)= تدفق أقل
- عكس اتجاه عقارب الساعة (تخفيف)= المزيد من التدفق
- قم بعمل 1/8 إلى 1/4 دورة فقط في كل مرة
- اختبر النظام بعد كل تعديل صغير
الخطوة 3: المراقبة والضبط الدقيق
- قم بتشغيل النظام وشاهد قراءة عداد التدفق
- قارن ما تراه بما تريد – هل تحقق هدفك؟
- قم بإجراء تعديلات صغيرة حسب الحاجة - الصبر هو المفتاح هنا
- راقب أجهزة قياس الضغط هذه للبقاء ضمن الحدود الآمنة
- Nagbabago ang daloy kapag nagbabago ang presyon ng system
توضح الأبحاث الحديثة حول التحكم في التدفق الهيدروليكي الرقمي أن توقيت الضبط المناسب أمر بالغ الأهمية - حيث تتطلب الأنظمة فترات استقرار بين التعديلات لتحقيق قياسات تدفق دقيقة.[5]
الخطوة 4: قم بتأمين إعداداتك وتوثيق كل شيء
بمجرد تحقيق التدفق المثالي، فقد حان الوقت لتأمين هذا التعديل.
- استخدم صواميل أو مشابك لمنع الإعداد من الانجراف
- اختبر كل شيء في ظل ظروف العمل العادية - وليس فقط في وضع الخمول
- قم بتدوين إعداداتك - ثق بي، سوف تشكر نفسك لاحقًا
ما يجب تسجيله:
- موضع الصمام الأولي (يتحول من الوضع المغلق)
- تم تحقيق معدل التدفق النهائي
- ضغط النظام أثناء التشغيل
- تاريخ التعديل
- أي ملاحظات غير عادية
ضبط أنواع الصمامات المحددة
تعديل صمام الإبرة
تتطلب الصمامات الإبرة رعاية إضافية لأنها حساسة للغاية:
- أغلق الصمام تمامًا عن طريق الدوران في اتجاه عقارب الساعة حتى يصبح محكمًا (لا تفرط في إحكام ربطه!)
- افتح ببطء عن طريق الدوران عكس اتجاه عقارب الساعة
- قم بإجراء تعديلات صغيرة جدًا - 1/8 دورة أو أقل
- راقب مقياس التدفق عن كثب حيث تحدث التغييرات بسرعة
للحصول على نصيحة:إذا كنت تقوم بضبط صمام إبرة خليط الوقود، فابدأ بالهزيل (وقود أقل) وأضف المزيد تدريجيًا حتى تحصل على تشغيل سلس. هذا يمنع الفيضانات والأضرار المحتملة.
ملاحظة هامة: بعد الضبط الأولي، قد تحتاج إلى الضبط الدقيق مرة أخرى بمجرد تشغيل النظام تحت التحميل الكامل لفترة من الوقت. لا تتفاجأ إذا انحرفت الأمور قليلاً خلال الساعات القليلة الأولى من التشغيل.
اختناق صمام الكرة الأرضية
تعد صمامات الكرة الأرضية أكثر تسامحًا مع التعديلات:
- أغلق الصمام بالكامل
- افتح دورة كاملة كنقطة بداية
- قم بالتعديل تدريجيًا حتى تصل إلى التدفق المطلوب
تتعامل هذه الصمامات مع تعديلات أكبر بشكل أفضل من صمامات الإبرة.

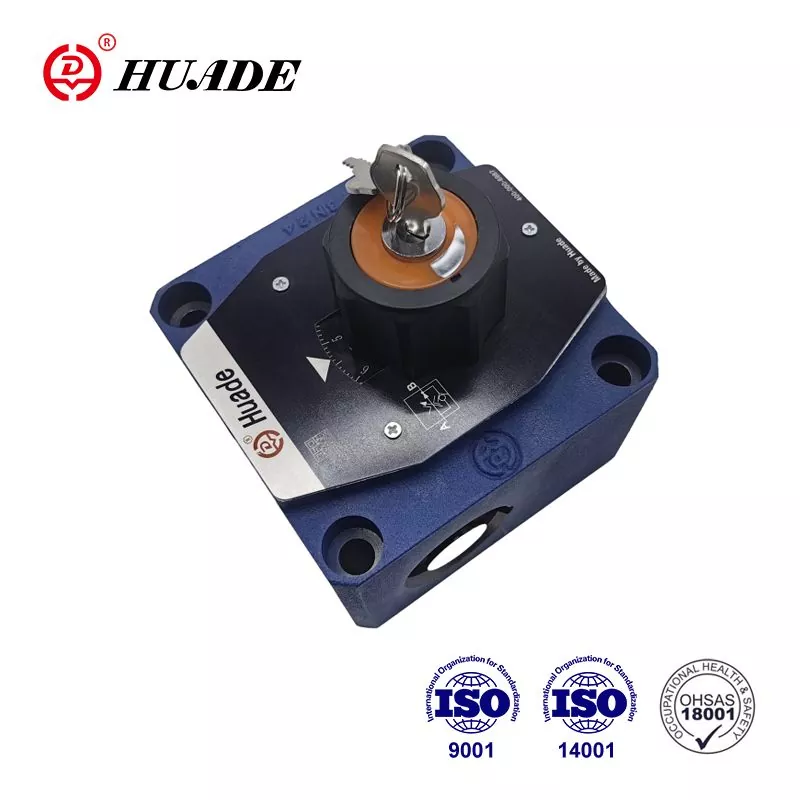

تعديل الصمام المعوض للضغط
من السهل ضبط هذه الصمامات لأنها تحافظ على التدفق المستمر:
- افتح آلية الضبط إذا كان بها قفل
- أدر مقبض الضبط.
هام: تحقق من ملصق الصمام. عادة في اتجاه عقارب الساعة = تدفق أقل، ولكن بعض الشركات المصنعة عكس ذلك. - يعالج المعوض الداخلي تغيرات الضغط تلقائيًا
- قم بقفل الإعداد عندما تكون راضيًا عن التدفق
كما هو مذكور في أبحاث النظام الهيدروليكي، تستخدم الصمامات المعوضة للضغط بكرات معوضة تحافظ على التدفق المستمر عن طريق الضبط التلقائي لتغيرات الضغط، مع آليات التخميد لمنع التشابك بين المضخة والصمام.[6]
تعديل الصمام غير المعوض
هذه تتطلب المزيد من الاهتمام لضغط النظام:
- مراقبة كل من التدفق والضغط أثناء التعديلات
- استخدم مخططات الشركة المصنعة لربط الإعدادات بمعدلات التدفق
- انتبه إلى أن تغيرات الضغط ستؤثر على تدفقك
- قد يحتاج إلى إعادة ضبط إذا تغير ضغط النظام أثناء التشغيل
المشاكل والحلول المشتركة
الأسباب المحتملة: الأوساخ أو التآكل أو نقص التشحيم
الحل: تنظيف وتليين آلية الضبط
الأسباب المحتملة: برغي الضبط المفكوك، والمكونات البالية، وتغيرات ضغط النظام
الحل: تحقق مرة أخرى من أن جميع صواميل القفل محكمة، واستبدل الأجزاء البالية إذا لزم الأمر، وفكر في الترقية إلى الصمامات المعوضة للضغط للأنظمة غير المستقرة
الأسباب المحتملة: التجويف، التدفق المضطرب، صغر حجم الصمام
الحل: تحقق مما إذا كان حجم الصمام مناسبًا لتطبيقك، أو قلل من انخفاض الضغط، أو قم بتثبيت زخرفة مضادة للتجويف
الأسباب المحتملة: تآكل الأختام، تلف جسم الصمام
الحل: استبدل الأختام أو الصمام بأكمله في حالة تلف الجسم
الأسباب المحتملة: انسداد الممرات، وتآكل الأجزاء الداخلية
الحل: تنظيف الصمام من الداخل، واستبدال المكونات البالية

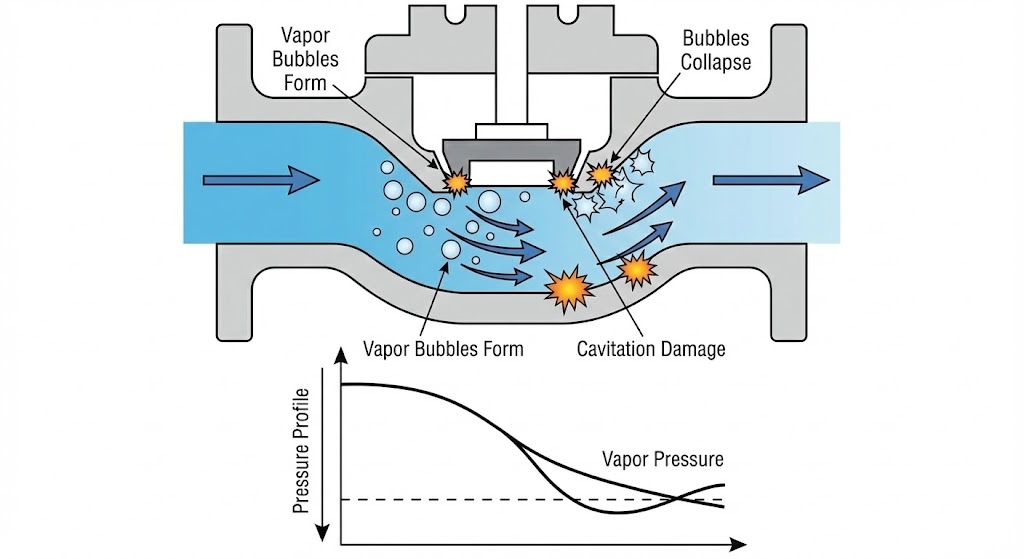

فهم التجويف في صمامات التحكم
يعد التجويف من أكثر الظواهر تدميراً التي تؤثر على صمامات التحكم. ويحدث ذلك عندما ينخفض الضغط المحلي في الصمام إلى أقل من ضغط بخار السائل، مما يتسبب في تكوين فقاعات بخار. عندما تنهار هذه الفقاعات لاحقًا في مناطق الضغط العالي، فإنها تخلق موجات صدمية يمكن أن تسبب أضرارًا جسيمة للأجزاء الداخلية للصمام.[7]
وفقًا لبحث أجراه إيمرسون، يتميز التجويف بأربعة تأثيرات سلبية أساسية: مستويات الضوضاء العالية (غالبًا ما تتجاوز 110 ديسيبل)، والاهتزاز المفرط، والأضرار المادية من خلال الحفر، وتدهور فعالية التحكم في التدفق.[8]يظهر الضرر عادةً على شكل سطح خشن يشبه الرماد على مكونات الصمام.
استراتيجيات الوقاية
يعد منع التجويف أمرًا بالغ الأهمية لطول عمر الصمام. يوصي خبراء الصناعة بعدة طرق:[9] [10]
- حجم الصمام المناسب:تأكد من أن حجم الصمام مناسب للتطبيق لتجنب انخفاض الضغط المفرط
- مراحل انخفاض الضغط:استخدم صمامات متعددة في تصميمات متسلسلة أو متعددة المراحل لتوزيع انخفاض الضغط تدريجياً
- مقياس التدفقتركيب تقليم متخصص بمسارات تدفق متعددة تزيد من معامل التجويف (Xfz)
- تصميم النظام:ضع الصمامات على ارتفاعات منخفضة أو في المناطق الأكثر برودة لزيادة الضغط في اتجاه مجرى النهر
- اختيار المواد:استخدام مواد صلبة لمكونات الصمام المعرضة للتجويف
معايير الصمامات - المعهد الوطني الأمريكي للمعايير (ANSI)، والمنظمة الدولية للمعايير (ISO)، والجمعية الدولية للأتمتة (ISA)[11]
العوامل التي تؤثر على أداء الصمام
سيساعدك فهم هذه العوامل على إجراء تعديلات أفضل:
-
خصائص السوائل:تتدفق السوائل السميكة (اللزوجة العالية) بشكل أبطأ من السوائل الرقيقة؛ التغيرات في درجات الحرارة تؤثر على سمك السائل. قد تتطلب السوائل المسببة للتآكل مواد صمام خاصة.
تشير الأبحاث إلى أن معلمات الصمام مثل قطر القلب وصلابة الزنبرك وقطر فتحة التخميد تؤثر بشكل كبير على الأداء الديناميكي للتدفق.[11] - تصميم النظام:يؤثر حجم الأنبوب وتصميمه على انخفاض الضغط؛ يعد الحجم المناسب للصمام أمرًا بالغ الأهمية للتحكم الجيد؛ الدعم والمحاذاة يمنعان الإجهاد الميكانيكي.
- ظروف التشغيل:تؤثر تقلبات الضغط على الصمامات غير المعوضة بشكل أكبر؛ يمكن أن تؤدي درجات الحرارة القصوى إلى إتلاف مكونات الصمام؛ التلوث في السائل يمكن أن يسد ممرات الصمام.
نصائح الصيانة للحصول على الأداء الأمثل
مهام الصيانة الدورية:
- قم بتنظيف الصمام والمنطقة المحيطة به شهريًا
- تحقق من وجود تسربات أثناء عمليات التفتيش الروتينية
- قم بتشحيم الأجزاء المتحركة وفقًا لتوصيات الشركة المصنعة
- يقيس معدل تدفق السوائل الفعلي
- قم بمعايرة إعدادات التدفق سنويًا أو كما هو محدد
علامات يحتاج صمامك إلى الاهتمام:
- صعوبة إجراء التعديلات
- معدلات تدفق غير متناسقة
- أصوات غير عادية أثناء التشغيل
- تسربات أو تآكل واضح
- سلوك النظام الخاطئ
سيناريوهات التطبيق في العالم الحقيقي
معدات التصنيع
المشكلة:معدل التغذية الهيدروليكي لآلة CNC الخاصة بك غير متناسق، مما يتسبب في سوء تشطيب السطح
الحل:اضبط صمام التحكم في التدفق للحفاظ على سرعات قطع ثابتة، مما يحسن جودة المنتج وعمر الأداة
أنظمة التدفئة والتهوية وتكييف الهواء
المشكلة:بعض الغرف شديدة الحرارة والبعض الآخر متجمد
الحل:موازنة تدفق المياه من خلال دوائر التدفئة/التبريد عن طريق ضبط صمامات التحكم في المنطقة
المصاعد والمكابس الهيدروليكية
المشكلة:حركة متشنجة أو عملية بطيئة تؤثر على الإنتاجية
الحل:قم بضبط التحكم في التدفق لتحقيق سرعات سلسة ومتسقة تتوافق مع متطلبات العملية الخاصة بك
مفتاح النجاح هو فهم نوع الصمام المحدد لديك، واتباع إجراءات السلامة ومعايير الصناعة المناسبة، وإجراء تعديلات تدريجية أثناء مراقبة أداء النظام. من خلال الصبر والاهتمام بالتفاصيل، ستتمكن من تحسين أداء نظامك وإطالة عمر أجهزتك.
خاتمة
يعد ضبط صمامات التحكم في التدفق بشكل صحيح مهارة تتحسن مع الممارسة. ابدأ بتعديلات صغيرة، وأعط الأولوية للسلامة، ولا تتعجل في العملية. تذكر أن كل نظام يختلف عن الآخر، لذا فإن ما يصلح لتطبيق ما قد يحتاج إلى تعديل لتطبيق آخر.
مفتاح النجاح هو فهم نوع الصمام المحدد لديك، واتباع إجراءات السلامة ومعايير الصناعة المناسبة، وإجراء تعديلات تدريجية أثناء مراقبة أداء النظام. من خلال الصبر والاهتمام بالتفاصيل، ستتمكن من تحسين أداء نظامك وإطالة عمر أجهزتك.
Valmistajat kehittävät uusia materiaaleja, jotka ovat kestävämpiä, korroosionkestävämpiä ja ympäristöystävällisempiä, jolloin venttiilit kestävät pidempään ankarissa olosuhteissa.
قائمة مرجعية سريعة
قبل البدء:
- ☑ إيقاف تشغيل النظام وخفض الضغط
- ☑ تشغيل معدات السلامة
- ☑ الأدوات المجمعة
- ☑ تم تحديد معدل التدفق المستهدف
أثناء التعديل:
- ☑ تغييرات تدريجية صغيرة فقط
- ☑ مراقبة التدفق والضغط
- ☑ السماح للنظام بالاستقرار
- ☑ إعدادات التسجيل
بعد التعديل:
- ☑ الإعدادات مقفلة في مكانها
- ☑ تم اختبار النظام في ظل الظروف العادية
- ☑ توثيق الأداء
- ☑ الصيانة المجدولة
تذكر: في حالة الشك، استشر فنيًا ذو خبرة أو الشركة المصنعة للصمام للحصول على إرشادات خاصة بنظامك. ارجع دائمًا إلى معايير ANSI وISA وISO المعمول بها فيما يتعلق بنوع الصمام المحدد وتطبيقه.
