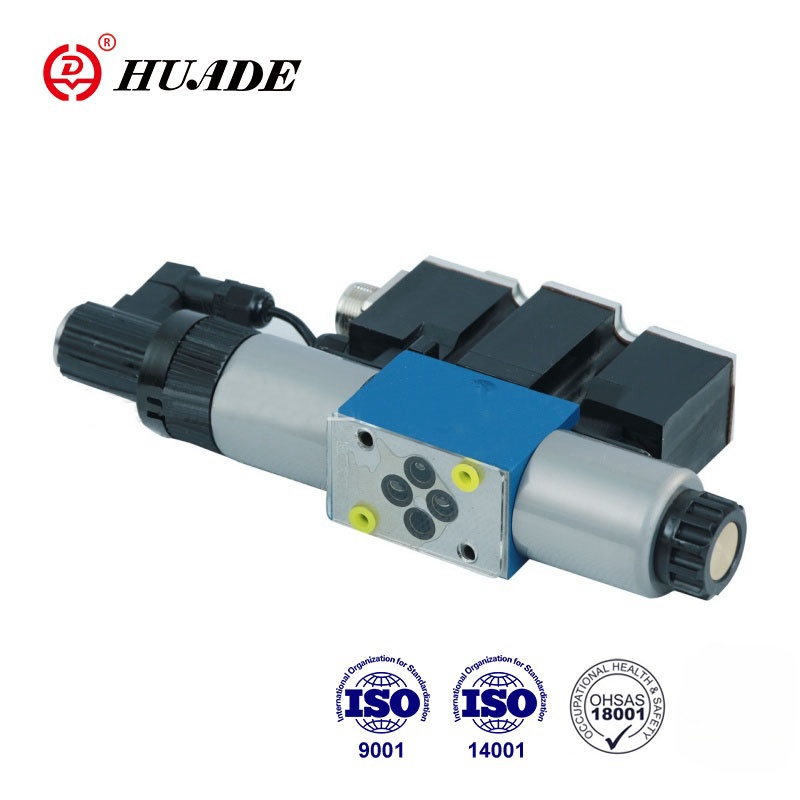

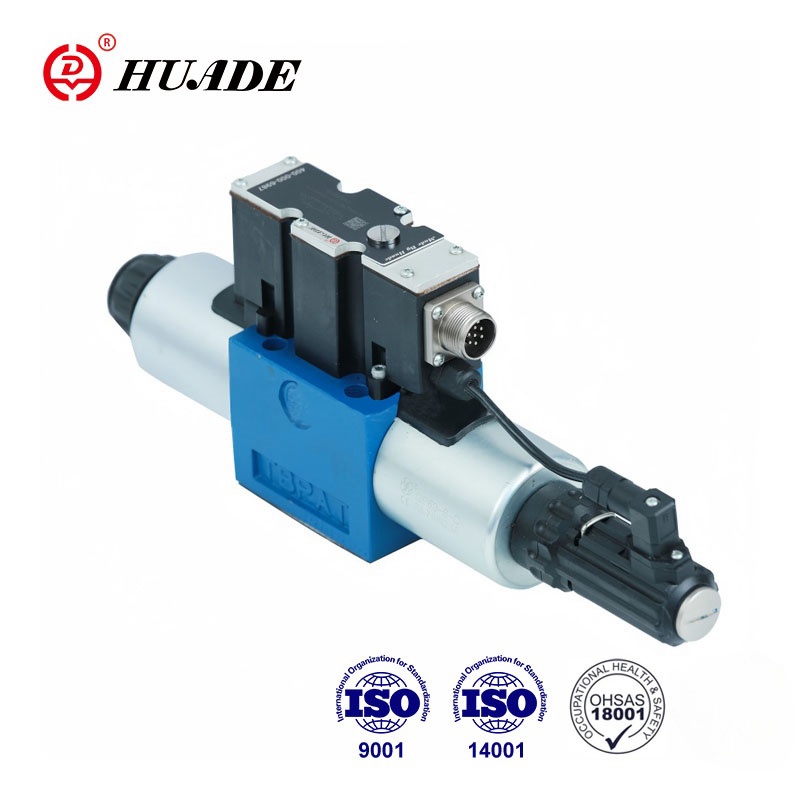

صمام 4WREE-2X هذا عبارة عن صمام اتجاهي تناسبي مباشر المفعول يتم تشغيله بواسطة ملف لولبي تناسبي للتحكم في تدفق واتجاه تدفق السائل الهيدروليكي. يمكن التحكم في المغناطيس الكهربائي من خلال مكبر الصوت المدمج. أداء المنتج متوافق مع سلسلة 4WREE-2X من Rexroth.
| هيدروليكي | |||
| مقاس | 6 | 10 | |
| ضغط التشغيل | المنافذ A، P، B | 31.5 | 31.5 |
| ميناء ت | 21 | 21 | |
| التدفق الاسمي Qvnom عند △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| الأعلى. التدفق المسموح به (لتر/دقيقة) | 80 | 180 | |
| درجة التلوث (ميكرومتر) | ≥20 (يوصي 10) | ||
| التباطؤ (٪) | .10.1 | ||
| مدى الانعكاس (٪) | .050.05 | ||
| حساسية الاستجابة (%) | .050.05 | ||
| سائل الضغط | الزيوت المعدنية، استر الفوسفات | ||
| نطاق اللزوجة mm2/S | 20 إلى 380 | ||
| نطاق درجة الحرارة المحيطة (°C) | 4WRE | -20 إلى +70 | |
| 4WREE | -20 إلى +50 | ||
| الوزن (كجم) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| الكهربائية (الالكترونيات المتكاملة) | |||
| مقاس | 6 | 10 | |
| نوع العرض | العاصمة | العاصمة | |
| الجهد الاسمي (الخامس) | 24 | ||
| التيار الاسمي للملف اللولبي (A) | 2.5 | ||
| مقاومة الملف اللولبي (Ω) | مقاومة الملف عند 20 درجة مئوية) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| واجب | 100% | ||
| درجة حرارة الملف القصوى (°C) | إلى 150 | ||
| العزل إلى DIN40050 | IP65 | ||
| البيانات الفنية لمكبر الصوت المرتبط | |||
| مكبر للصوت المرتبطة | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| جهد الإمداد | الجهد الاسمي VDC | 24 | |
| القيمة الحدية الدنيا V | 19.4 | ||
| القيمة الحدية العليا V | 35 | ||
| قوة مكبر للصوت | ايماكس أ | <2 | |
| التيار النبضي أ | 3 | ||
سمات:
◀ صمام اتجاهي متناسب يتم التحكم فيه مباشرة للتحكم في اتجاه وحجم التدفق
◀ لتركيب اللوحة الفرعية
◀ ردود فعل الوضع الكهربائي
◀ بكرة تحكم مركزية زنبركية
◀ النوع 4WREE، إلكترونيات الصمامات المدمجة ذات الواجهة A1 أو F1
◀ يتم التشغيل عن طريق ملفات لولبية متناسبة مع خيط مركزي وملف قابل للإزالة
◀ الصمام والتحكم الإلكتروني من مصدر واحد
طلب:
يمكن استخدام الصمام النسبي 4WREE-2X في مجالات مختلفة مثل الأدوات الآلية والصناعات الخفيفة والمعادن والتعدين والفضاء وما إلى ذلك.
صمامات الاتجاه المتناسبة 4/2 و4/3 هي مكونات يتم التحكم فيها بشكل مباشر في تصميم تركيب اللوحة الفرعية.
يتم تشغيلها بواسطة ملفات لولبية متناسبة ذات خيط مركزي وملف قابل للإزالة. يتم التحكم في الملفات اللولبية بشكل اختياري بواسطة إلكترونيات التحكم المتكاملة.
الوصف الوظيفي:
مع إلغاء تنشيط الملفين اللولبيين (5 و6)، يتم تثبيت بكرة التحكم (2) في الموضع المركزي بواسطة نوابض الضغط (3 و4)
التشغيل المباشر لملف التحكم (2) عن طريق تنشيط أحد الملفات اللولبية المتناسبة، على سبيل المثال. التحكم في الملف اللولبي "ب" (6)
← حركة بكرة التحكم (2) إلى اليسار بما يتناسب مع إشارة الدخل الكهربائية
← الاتصال من P إلى A ومن B إلى T عبر الفتحة مثل المقاطع العرضية ذات خصائص التدفق التدريجي
إلغاء تنشيط الملف اللولبي(6)
← يتم إرجاع بكرة التحكم (2) إلى الموضع المركزي عبر زنبرك الضغط (3)
HD-4WREE...A-2X
في حالة إلغاء الطاقة، يتم تثبيت البكرة (2) في موضع مركزي ميكانيكي بواسطة نوابض الرجوع ذات الملف اللولبي. هذا، بالنسبة لرمز التخزين المؤقت "V"، لا يتعلق بموضع المركز الهيدروليكي! عندما يتم إغلاق دائرة التحكم في الحلقة المغلقة للصمام الكهربائي، يتم وضع البكرة في موضع المركز الهيدروليكي.
تصميم:
يتكون الصمام بشكل أساسي من:
• السكن (1) مع وجه Mountinq
• بكرة التحكم (2) مع نوابض الضغط (3 و4)
• ملفات لولبية (5 و 6) ذات سن مركزي
• محول الموقف (7)
• إلكترونيات التحكم المتكاملة الاختيارية (8)
• يمكن الوصول إلى ضبط نقطة الصفر الميكانيكية (9) عبر Pg 13.5 ويمكن الوصول إلى نقطة الصفر الكهربائية عبر Pg 7(10) (النوع 4WREE)
رمز صمام الاتجاه النسبي 4WREE-2X
