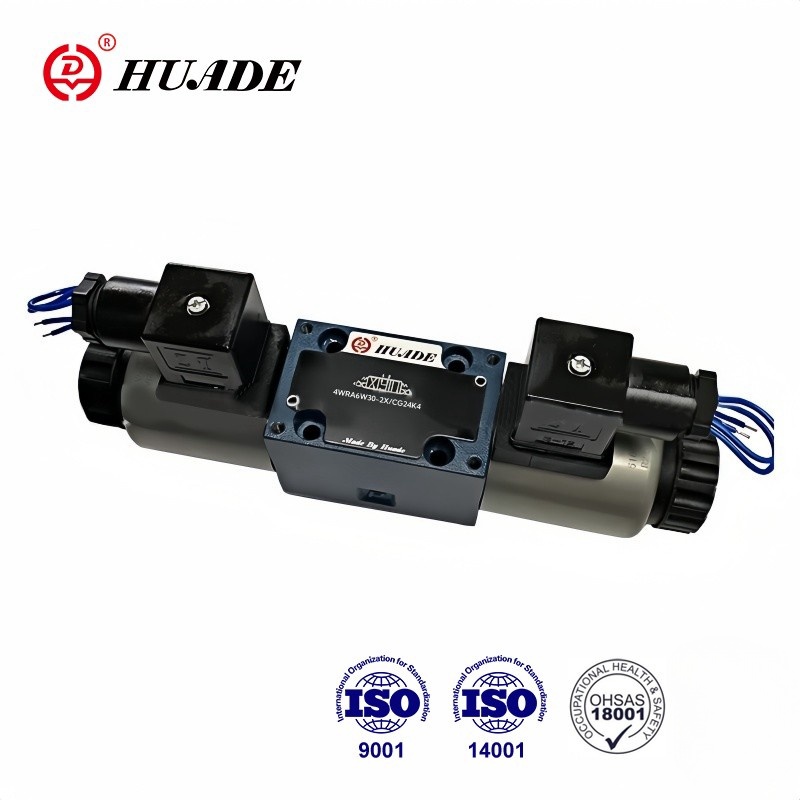

يتم تشغيل صمامات 4WRA 6 W30-2x الاتجاهية النسبية عن طريق الملف اللولبي النسبي مع الخيط المركزي والملف القابل للإزالة. يتم التحكم في الملف اللولبي إما عن طريق إلكترونيات التحكم الخارجي. يعد أداء 4WRA 10 EA60-2x أكثر تقدمًا في التكنولوجيا بفضل تقديم تقنية Rexroth. هذا النوع من صمامات 4WRA-2X شائعة بالفعل بين المستهلكين الصينيين.
| هيدروليكي | |||
| نوع الصمام | HD-WRA | HD-Wrae | |
| ضغط التشغيل (MPA) | المنفذ A ، P ، ب | 31.5 | 31.5 |
| الموانئ ر | 21 | 21 | |
| التدفق الاسمي QV NOM في △ P = 1MPA | NS6 (l/min) | 7、5 و 26 | |
| NS10 (ل/دقيقة) | 30 و 60 | ||
| درجة التلوث (μ م) | ≤20 | ||
| التباطؤ (٪) | ≤5 | ||
| خطأ الانعكاس (٪) | ≤1 | ||
| حساسية الاستجابة (٪) | ≤0.5 | ||
| سائل الضغط | زيت المعادن أو استر الفوسفات | ||
| نطاق اللزوجة | 20 ~ 380 | ||
| نطاق درجة الحرارة المحيط (℃) | -20 إلى +80 | -20 إلى +50 | |
| الوزن (كجم) | NS6 | 2 | 2.2 |
| NS10 | 6.6 | 6.8 | |
| كهربائي | |||
| الكهربائية ، الملف اللولبي | |||
| نوع الصمام | HD-WRA | HD-Wrae | |
| نوع الجهد | العاصمة | ||
| يتحكم الجهد (V) | ± 10 | ||
| max.current لكل ملف لولبي (أ) | 2.5 | ||
| مقاومة لفائف الملف اللولبي (ω) | القيمة الباردة في 20 ℃ | 2 | |
| الأعلى. قيمة دافئة | 3 | ||
| واجب | 100 ٪ | ||
| درجة حرارة الملف (℃) | يصل إلى +150 | ||
| حماية الصمام إلى DIN40050 | IP65 | ||
| الكهربائية ، السيطرة الإلكترونيات | |||
| السيطرة على الإلكترونيات | HD-VT-VSPA2-1-1x/ | متكامل في الصمام | |
| الجهد توريد | الجهد الاسمي VDC | 24 | |
| قيمة الحد الأدنى V | 21/22 | 19 | |
| قيمة الحد الأعلى الخامس | 35 | ||
| استهلاك الطاقة من مكبر الصوت | أنا ماكس أ | 1.8 | |
| الأعلى. دافع السلطة الحالي أ | 3 | ||
سمات:
▶ لتصاعد الصفيحات
▶ صمام نسبي مباشر للسيطرة على اتجاه وحجم التدفق
▶ التخزين المؤقت للتحكم في الربيع
▶ إلكترونيات التحكم المتكاملة ، الواجهة A1 أو F1 للنوع 4WRAE
▶ التشغيل عن طريق الملف اللولبي النسبي مع الخيط المركزي والملف القابل للإزالة
▶ التحكم في الإلكترونيات من النوع 4WRA
طلب:
تم تصميم صمامات الاتجاه النسبية 4/2 و 4/3/3-way كمكونات تعمل مباشرة لتركيب اللوحات الفرعية. يتم استخدام صمام الاتجاه النسبي 4WRA 6 W30-2x للتحكم في تدفق واتجاه السائل الهيدروليكي.
تتكون الصمامات النسبية 4WRA 6 W30-2x بشكل أساسي من: الإسكان (1) مع التخزين المؤقت للتحكم في سطح التثبيت (2) مع نوابض الضغط (3) ، الملفات الملفات (4) مع الخيط المركزي ، إلكترونيات الصمام المدمجة الاختيارية (5).
HD-4WRA (E) ... 2x/...
مع ملفات الملفات اللولبية (4) إلغاء تنظيمها ، يتم الاحتفاظ بكرة التحكم (2) في الوضع المركزي عن طريق الينابيع الضغط (3).
التشغيل المباشر لخطابة التحكم (2) عن طريق تنشيط الملف اللولبي النسبي. السيطرة على الملف اللولبي "B" (4). يتم نقل بكرة التحكم (2) إلى اليسار بما يتناسب مع إشارة الدخل الكهربائي. نموذج الاتصال P إلى A و B إلى T عبر مقاطع عرضية تشبه الفتحة مع خصائص التدفق التدريجي. تخصيص الملف اللولبي (4). يتم إرجاع التخزين المؤقت للسيطرة (2) إلى الموضع المركزي بواسطة ربيع الضغط (3).
هيكل الصمام الاتجاهي النسبي 4WRA -2x
HD-4WRA (E) ... A-2x
من حيث المبدأ ، تتوافق وظيفة إصدار الصمام هذا مع تلك الموجودة في الصمام مع 3 مواضع التخزين المؤقت. ومع ذلك ، فإن الصمامات ذات المواضعين التخزين المؤقتة مزودة فقط مع الملف اللولبي "A". بدلاً من الملف اللولبي النسبي الثاني يتم تركيب قابس (5) لـ NS 6 أو NS 10 A Cover (5).
ملاحظة للنوع 4WRA 6 ..- 2x/...
يتم تجنب استنزاف خط الخزان. مع ظروف التثبيت المناسبة ، سيتم تثبيت صمام الضغط الخلفي (ضغط الظهر حوالي .0.2mpa).
