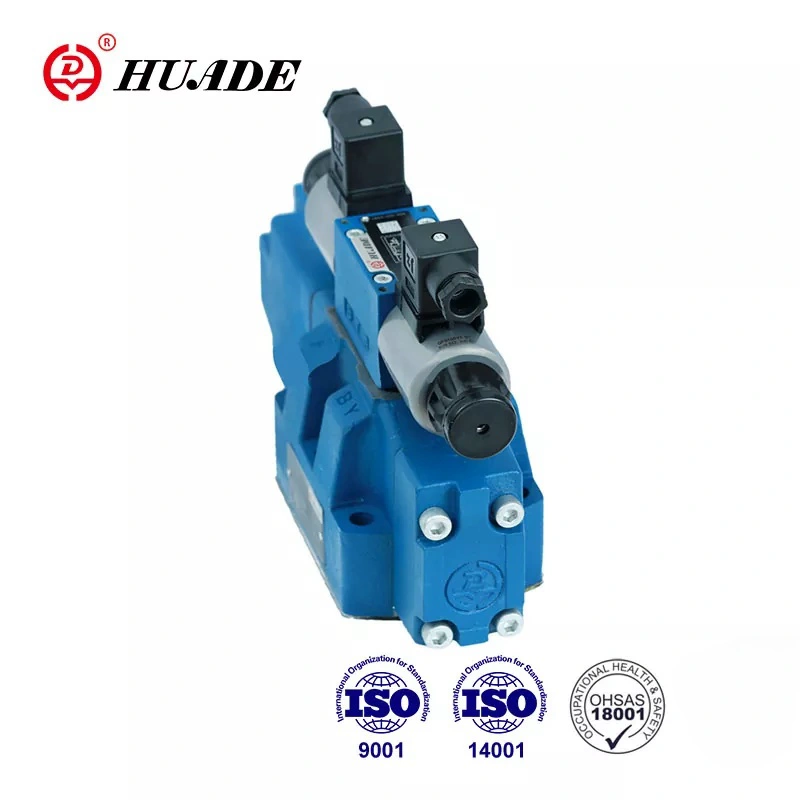

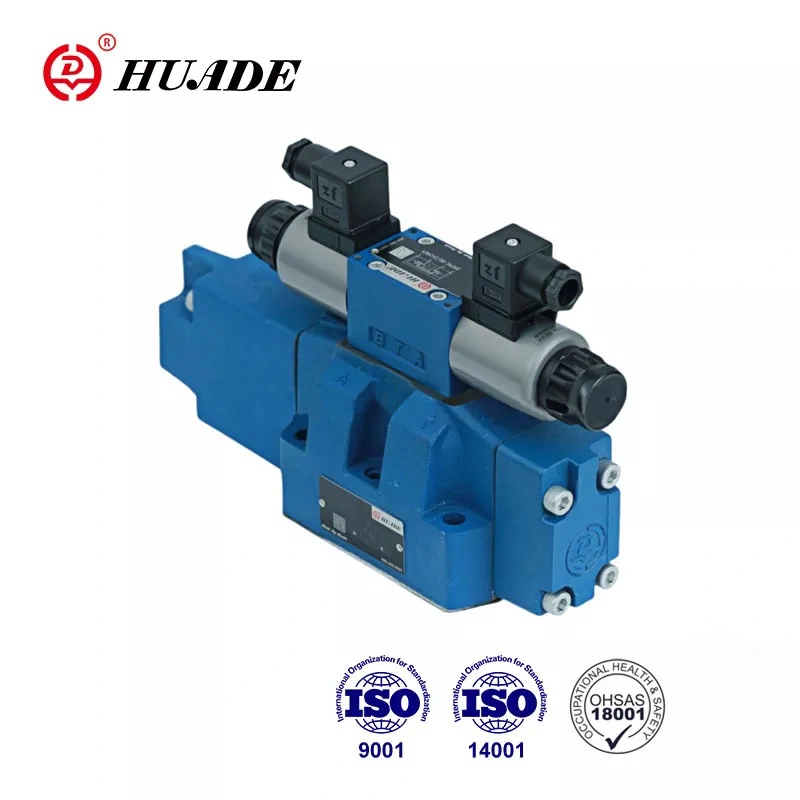

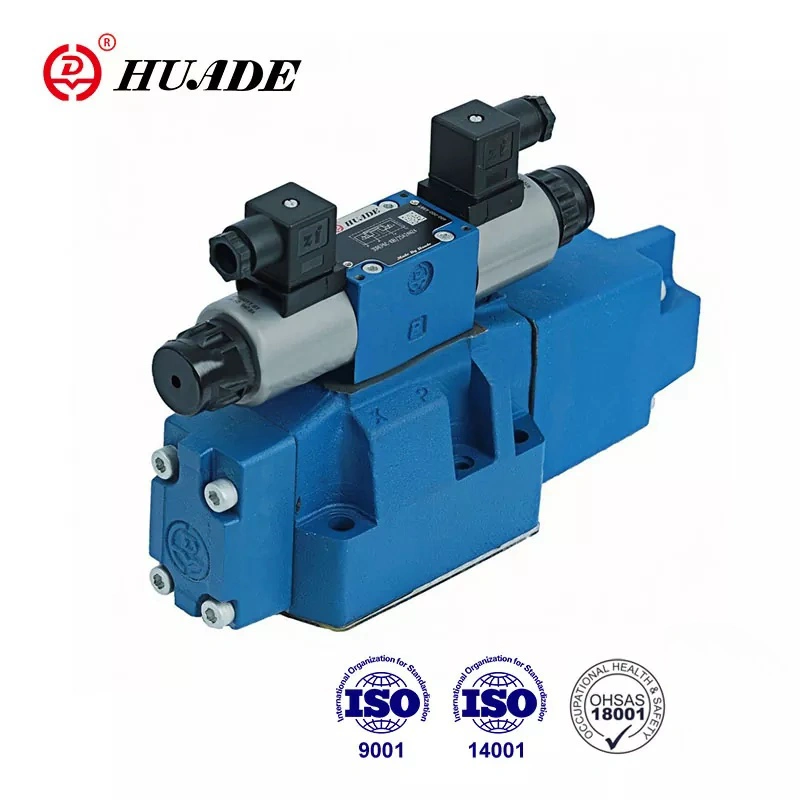

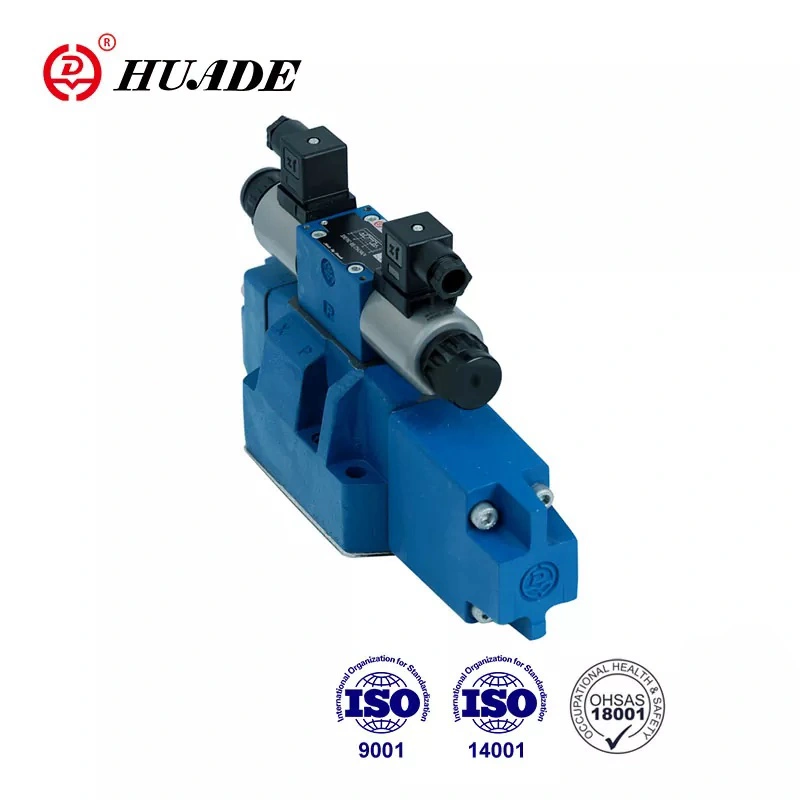

يمكن للصمام النسبي 4WRH الفردي التحكم في كل من اتجاه التدفق والتدفق، مما يجعل هيكل النظام بسيطًا. يعتمد جسم الصمام قناة داخلية مصبوبة، مع قدرة تدفق قوية ومعدل تدفق كبير. يعتمد الصمام الرئيسي أخدود تحكم مثلثي محوري، مع انخفاض ضغط صغير وفقدان الضغط على كتف التحكم. الصمام النسبي من النوع 4WRH مناسب للأنظمة ذات التدفق الكبير ومتطلبات الدقة العالية.
|
البيانات الهيدروليكية |
|||||
|
مقاس |
10 |
16 |
25 |
32 |
|
|
ضغط الصمام الطيار (MPa) |
إمدادات النفط التجريبية الخارجية |
3 إلى 10 |
|||
|
إمدادات النفط التجريبية الداخلية |
ما يصل إلى 10 (يجب على أكثر من 10 تثبيت ZDR6DP2-30B/75YM) |
||||
|
ضغط الصمام الرئيسي (MPa) |
31.5 |
35 |
|||
|
ضغط العودة (ميجا باسكال) |
المنفذ T (إرجاع الزيت التجريبي الخارجي) |
31.5 |
25 |
15 |
|
|
المنفذ T (عودة الزيت التجريبي الداخلي) |
3 |
||||
|
منفذ Y |
3 |
||||
|
حجم الزيت التجريبي (سم 3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
تدفق الزيت التجريبي في المنفذ X أو Y (L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
التدفق من خلال الصمام الرئيسي (لتر/دقيقة) |
270 |
460 |
877 |
1600 |
|
|
التباطؤ (لتر / دقيقة) |
6 |
||||
|
التكرار (٪) |
3 |
||||
|
درجة التلوث(㎛) |
≥20 |
||||
|
سائل |
زيوت معدنية (لختم NBR). إستر الفوسفات (لختم FPM) |
||||
|
نطاق اللزوجة (مم ²/ثانية) |
2.8 إلى 380 |
||||
|
نطاق درجة حرارة السوائل (°C) |
-20 إلى +70 |
||||
|
موقف التركيب |
خياري |
||||
|
الوزن (كجم) |
صمام مع ملف لولبي واحد |
7.4 |
12.7 |
17.5 |
41.8 |
|
صمام مع اثنين من الملفات اللولبية |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
البيانات الكهربائية |
||
|
نوع العرض |
العاصمة |
|
|
التيار الاسمي للملف اللولبي (A) |
0.8 |
|
|
مقاومة الملف (Ω) |
بارد (عند 20 درجة مئوية) 19.5؛ الحد الأقصى للصمام، حار 28.8 |
|
|
درجة حرارة البيئة (°C) |
50 |
|
|
درجة حرارة الملف (°C) |
150 |
|
|
دورة العمل |
مستمر |
|
|
التيار التجريبي (أ) |
0.02 |
|
|
العزل |
IP65 |
|
|
مرتبط |
مع وقت منحدر واحد |
VT-3000S30 |
|
مع 5 مرات المنحدر |
VT3006S30 |
|
|
توصيل كهربائي |
اتصال المكونات |
|
سمات:
◀ الاتجاه التجريبي للصمام النسبي WRH
◀ لتركيب اللوحة الفرعية
◀ للتحكم في اتجاه ومعدل تدفق السائل الهيدروليكي
◀ زنبركي في المنتصف. لا يوجد انجراف للبكرة
◀ انخفاض الضغط المنخفض عبر أراضي السيطرة
◀ الصمام والتحكم الإلكتروني من مصدر واحد
◀ عملية الملف اللولبي النسبي
◀ نمط النقل إلى DIN 24 340 من النموذج A وISO4401 وCETOP-RP121H
طلب:
يستخدم الصمام النسبي من النوع 4WRH على نطاق واسع في العديد من الصناعات مثل الأدوات الآلية والمعادن والصناعات الخفيفة والتعدين والهندسة وما إلى ذلك.
الصمامات من النوع 4WRH عبارة عن صمامات اتجاهية متناسبة تعمل بشكل تجريبي للتشغيل الخارجي عبر صمامات التحكم في الضغط. الوظيفة والمبدأ هما نفس الوظيفة والمبدأ بالنسبة للصمام من النوع 4WRZ. تقوم لوحة التوصيل البيني (12) بتوصيل الوصلة التجريبية A مع الوصلة T(Y) ) والوصلة التجريبية B مع P(X). يجب أن يكون الضغط الدليلي عند الصمام الرئيسي من 0.4 ميجا باسكال إلى 2.5 ميجا باسكال. لذلك يكون التدفق إما من P إلى A ومن B إلى T أو P إلى B وA إلى T.
هيكل صمامات الاتجاه النسبي 4WRH
صمام الطيار
الصمام الدليلي عبارة عن صمام تخفيض الضغط ثلاثي الاتجاهات يعمل بملف لولبي متناسب (النوع 3DREP6). يتم تثبيت مدخل الخانق في المنفذ A وB، لمزيد من التفاصيل راجع نص 3DREP6
هيكل الصمام الطيار من النوع 3DREP6
رمز صمام الاتجاه النسبي 4WRH
