يشرح هذا الدليل الشامل تقنية التحكم التناسبي الهيدروليكي بعبارات بسيطة، ويغطي كل شيء بدءًا من مبادئ العمل الأساسية وحتى تطبيقات التحكم المؤازرة المتقدمة.

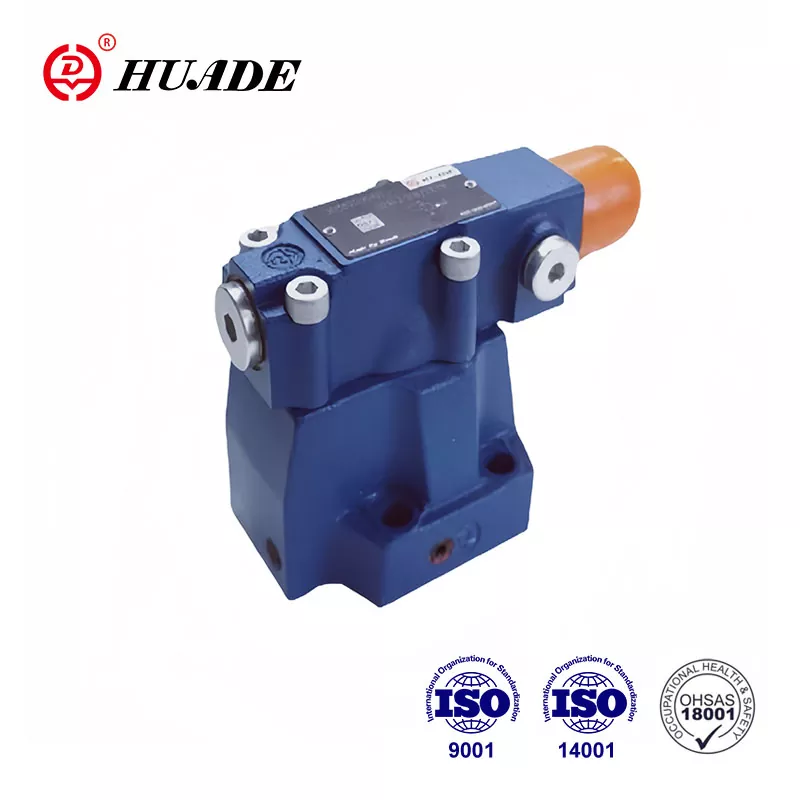

ما هو الصمام النسبي الهيدروليكي؟
الصمام الهيدروليكي النسبي هو جهاز كهروهيدروليكي يقوم بتحويل إشارات الإدخال الكهربائية إلى مخرجات هيدروليكية متناسبة. على عكس صمامات الملف اللولبي للتشغيل/الإيقاف البسيطة، توفر الصمامات التناسبية تحكمًا مستمرًا ومتغيرًا في تدفق السائل والضغط والاتجاه. للحصول على نظرة شاملة، راجعما هو الصمام النسبي.
الخصائص الرئيسية:
- يحول الإشارات الكهربائية التناظرية (0-10 فولت، 4-20 مللي أمبير) إلى تحكم هيدروليكي دقيق
- يوفر تحديد المواقع لا حصر له بين الحالات المفتوحة والمغلقة بالكامل
- يتيح حركات الآلة السلسة والتدريجية
- يتكامل بسلاسة مع أنظمة التحكم PLC وشبكات الأتمتة
فكر في الأمر كمفتاح باهت للطاقة الهيدروليكية، مما يمنحك تحكمًا دقيقًا بدلاً من مجرد "الطاقة الكاملة" أو "إيقاف التشغيل".
كيف تعمل الصمامات التناسبية الهيدروليكية:عملية التحكم
مبدأ التشغيل الأساسي
ترسل وحدة التحكم في الصمام إشارة كهربائية تناظرية (عادةً 0-10 فولت تيار مستمر أو حلقة تيار 4-20 مللي أمبير) إلى مشغل الملف اللولبي المتناسب.
يقوم الملف اللولبي النسبي بتحويل التيار الكهربائي إلى قوة مغناطيسية. تيار أعلى = مجال مغناطيسي أقوى = قوة تشغيل أكبر.
تعمل القوة المغناطيسية على تحريك بكرة الصمام ضد مقاومة الزنبرك. يتوافق موضع التخزين المؤقت مباشرة مع قوة إشارة الإدخال.
تعمل حركة البكرة على تغيير فتحة الفتحة الهيدروليكية، أو التحكم في معدل التدفق، أو الضغط، أو مسارات التدفق الاتجاهية.
توفر مستشعرات موضع LVDT أو محولات الضغط ردود فعل في الوقت الفعلي لمضخم الصمام للتحكم الدقيق في المؤازرة.
تقنيات التحكم المتقدمة
تعديل عرض النبض (PWM):يقلل من استهلاك الطاقة وتوليد الحرارة مع الحفاظ على التحكم الدقيق في القوة.
تردد التردد:تتغلب التذبذبات الصغيرة (عادةً 100-300 هرتز) على الاحتكاك الساكن وتحسن دقة الصمام إلى ±0.1% من النطاق الكامل.
تصعيد الإشارة:تعمل التغييرات التدريجية في المدخلات على منع حدوث صدمة هيدروليكية وتضمن تسارع/تباطؤ المشغل بشكل سلس.
المواصفات الفنية ومعايير الأداء
مقاييس الأداء الحرجة
| المعلمة | النطاق النموذجي | عالية الأداء |
|---|---|---|
| سعة التدفق | 10-500 لتر/دقيقة | ما يصل إلى 2000 لتر / دقيقة |
| ضغط التشغيل | 210-350 بار | ما يصل إلى 700 بار |
| وقت الاستجابة | 50-200 مللي ثانية | 15-50 مللي ثانية |
| الخطية | ±3-5% | ±1% |
| التباطؤ | 2-5% | <1% |
| دقة | 0.5-1% | 0.1% |
| استجابة التردد | 0.01-0.1% | 100+ هرتز |
توافق الإشارة
التحكم في الجهد:± 10 فولت، 0-10 فولت تيار مستمر
التحكم الحالي:4-20 مللي أمبير، 0-20 مللي أمبير
البروتوكولات الرقمية:CANopen، EtherCAT، IO-Link، Profinet
أنواع ردود الفعل:LVDT، الجهد، محول الضغط
أنواع صمامات التحكم التناسبية
1. صمامات التحكم في التدفق النسبي
وظيفة:تنظيم معدل التدفق الحجمي للتحكم في السرعة
التطبيقات:أدوات الآلات CNC، المحركات الآلية، أنظمة النقل
نطاق التدفق:5-500 لتر/دقيقة بدقة ±2%
2. تخفيف الضغط النسبي/صمامات التخفيض
وظيفة:الحفاظ على الضغط المستمر أو الحد الأقصى لضغط النظام
التطبيقات:Ceangail do thomhas idir an caidéal agus an comhla
نطاق الضغط:5-350 بار بدقة تنظيم ±1%
3. صمامات التحكم الاتجاهي النسبي
وظيفة:التحكم في اتجاه التدفق ومعدله في وقت واحد
التكوينات:4/3 اتجاه، 4/2 اتجاه مع التحكم في التدفق النسبي
التطبيقات:الهيدروليكية المتنقلة، الأتمتة الصناعية، تحديد المواقع المؤازرة
4. الصمامات التناسبية المؤازرة ذات المرحلتين
وظيفة:تطبيقات عالية التدفق بدقة على مستوى المؤازرة
المرحلة التجريبية:يتحكم صمام مؤازر صغير في بكرة المرحلة الرئيسية
التطبيقات:مصانع درفلة الصلب، المكابس الكبيرة، أنظمة التوجيه البحرية
الصمامات المتناسبة مقابل الصمامات المؤازرة مقابل الصمامات القياسية: مقارنة فنية
| مواصفة | صمام قياسي | صمام النسبي | صمام سيرفو |
|---|---|---|---|
| قرار التحكم | تشغيل/إيقاف فقط | 0.1-1% | 0.01-0.1% |
| استجابة التردد | لا يوجد | 0.01-0.1% | 100-500 هرتز |
| هبوط الضغط | Το τρίτο σημαντικό πλαίσιο ταξινόμησης κατηγοριοποιεί τις βαλβίδες με βάση τη φυσική τροχιά κίνησης του στοιχείου κλεισίματός τους. Αυτή η προοπτική είναι απαραίτητη για την επιλογή ενεργοποιητή (πνευματικό, ηλεκτρικό, υδραυλικό), τον χωροταξικό σχεδιασμό και την ανάπτυξη στρατηγικής συντήρησης. Οι τρεις τύποι είναι οι βαλβίδες γραμμικής κίνησης, οι βαλβίδες περιστροφικής κίνησης και οι αυτοενεργοποιούμενες βαλβίδες. | 5-15 بار | 3-10 بار |
| تحمل التلوث | ايزو 20/18/15 | ايزو 19/16/13 | ايزو 16/14/11 |
| تشغيل/إيقاف فقط | 1x | 3-5x | 8-15x |
| الفاصل الزمني للصيانة | 2000 ساعة | 3000-5000 ساعة | 1000-2000 ساعة |
التطبيقات المتقدمة وحالات الاستخدام الصناعية
أتمتة التصنيع
- صب الحقن:التحكم في الضغط ضمن ±0.5% للحصول على جودة ثابتة للجزء
- تشكيل المعادن:التحكم في القوة حتى 5000 طن مع تنظيم الضغط النسبي
- خطوط التجميع:مطابقة السرعة بين مشغلات متعددة في حدود ±1%
المعدات المتنقلة
- التحكم في الحفارة:زمن الاستجابة من عصا التحكم إلى الصمام <100 مللي ثانية لراحة المشغل
- عمليات الرافعة:التحكم في الضغط المستشعر للحمل من أجل كفاءة الطاقة
- الآلات الزراعية:التحكم في مضخة الإزاحة المتغيرة لتطبيقات PTO
الفضاء والدفاع
- محاكيات الطيران:التحكم في منصة الحركة بدقة تحديد المواقع ±0.1 مم
- أنظمة الطائرات:معدات الهبوط والتحكم في سطح الطيران
- معدات الاختبار:اختبار التعب مع التحكم الدقيق في القوة والتردد
تكامل نظام التحكم والشبكات
التكامل PLC
تتفاعل معظم الصمامات التناسبية مع وحدات التحكم المنطقية القابلة للبرمجة من خلال:
- الإدخال/الإخراج التناظري:حلقات تيار 4-20 مللي أمبير أو إشارات جهد ± 10 فولت
- مكبرات الصوت صمام:تحويل مخرجات PLC إلى إشارات محرك الصمام المناسبة
- الإلكترونيات على متن الطائرة (OBE):تعمل إلكترونيات التحكم المتكاملة على تبسيط الأسلاك
بروتوكولات الاتصالات الصناعية
- إيثركات:إيثرنت في الوقت الحقيقي لتطبيقات المؤازرة عالية السرعة
- يمكنفتح:التحكم الموزع في المعدات المتنقلة والصناعية
- رابط الإدخال والإخراج:اتصال من نقطة إلى نقطة لتكامل أجهزة الاستشعار الذكية
- بروفينيت/بروفيبوس:التوافق مع النظام البيئي لأتمتة سيمنز
خوارزميات التحكم في الحلقة المغلقة
- التحكم بيد:التحكم في ردود الفعل التناسبية التكاملية المشتقة
- تغذية للأمام:تحكم استباقي لتحسين الاستجابة الديناميكية
- التحكم التكيفي:معلمات الضبط الذاتي لظروف التحميل المختلفة
استكشاف الأخطاء وإصلاحها وإجراءات التشخيص
طرق وحلول الفشل الشائعة
التصاق البكرة (80% من حالات الفشل)
Wawasan kritis berasal dari hubungan akar kuadrat dengan perbedaan tekanan. Misalkan sebuah silinder hidrolik dikendalikan oleh katup jarum. Ketika silinder mengalami peningkatan beban—mungkin mengangkat benda yang lebih berat—tekanan yang dibutuhkan di bagian hilir katup (السائل الهيدروليكي الملوث أو تراكم الورنيش
حل:نظام التدفق، واستبدال المرشحات، والحفاظ على نظافة ISO 19/16/13
وقاية:استبدال الفلتر لمدة 500 ساعة وتحليل السوائل
انحراف الإشارة/فقدان الخطية
Wawasan kritis berasal dari hubungan akar kuadrat dengan perbedaan tekanan. Misalkan sebuah silinder hidrolik dikendalikan oleh katup jarum. Ketika silinder mengalami peningkatan beban—mungkin mengangkat benda yang lebih berat—tekanan yang dibutuhkan di bagian hilir katup (تأثيرات درجة الحرارة، شيخوخة المكونات، التداخل الكهربائي
حل:إعادة المعايرة، حماية EMI، تعويض درجة الحرارة
إجراءات الاختبار:فحص خطي من 5 نقاط باستخدام أدوات معايرة
وقت الاستجابة بطيء
Wawasan kritis berasal dari hubungan akar kuadrat dengan perbedaan tekanan. Misalkan sebuah silinder hidrolik dikendalikan oleh katup jarum. Ketika silinder mengalami peningkatan beban—mungkin mengangkat benda yang lebih berat—tekanan yang dibutuhkan di bagian hilir katup (تسرب داخلي، ضغط إمداد غير كافي، مشاكل كهربائية
حل:استبدال الختم، تحسين الضغط، ضبط مكبر الصوت
قياس:اختبار الاستجابة للخطوة مع مراقبة الذبذبات
استراتيجيات الصيانة التنبؤية
- تحليل الاهتزاز:كشف التآكل الميكانيكي في مكونات الصمام
- تحليل الزيت:مراقبة مستويات التلوث واستنزاف المواد المضافة
- التصوير الحراري:التعرف على مشاكل التوصيلات الكهربائية
- تتجه الأداء:تتبع وقت الاستجابة وتدهور الدقة
معايير الاختيار وإرشادات الحجم
متطلبات التدفق
حساب التدفق المطلوب:
- س = معدل التدفق (لتر/دقيقة)
- أ = مساحة المحرك (سم²)
- V = السرعة المطلوبة (م/دقيقة)
- η = كفاءة النظام (0.85-0.95)
صمام بحجم 120-150% من التدفق المحسوب للتحكم الأمثل.
تقييمات الضغط
- ضغط النظام:تصنيف الصمام ≥ 1.5 × الحد الأقصى لضغط النظام
- انخفاض الضغط:حافظ على 10-15 بار عبر الصمام للتحكم الجيد
- الضغط الخلفي:قسط الصمام النسبي: 2000-5000 دولار
الاعتبارات البيئية
- نطاق درجة الحرارة:قياسي (-20 درجة مئوية إلى +80 درجة مئوية)، تتوفر خيارات درجات الحرارة العالية
- مقاومة الاهتزاز:الامتثال للمواصفة IEC 60068-2-6 لتطبيقات الهاتف المحمول
- حماية الملكية الفكرية:تصنيفات IP65/IP67 للبيئات القاسية
- الحماية من الانفجار:شهادة ATEX/IECEx للمناطق الخطرة
الاتجاهات المستقبلية في تكنولوجيا الصمامات التناسبية
Pompa memberi tekanan oli hingga 10.000 psi
- اتصال إنترنت الأشياء:المراقبة اللاسلكية والتحليلات السحابية
- التعلم الآلي:الخوارزميات التنبؤية للأداء الأمثل
- التوأم الرقمي:نماذج الصمامات الافتراضية لمحاكاة النظام
- سلسلة الكتل:تأمين سجلات الصيانة ومصادقة الأجزاء
المواد والتصميم المتقدم
- التصنيع الإضافي:هندسة داخلية معقدة لتحسين خصائص التدفق
- المواد الذكية:سبائك ذات ذاكرة الشكل للتحكم التكيفي
- تكنولوجيا النانو:طلاءات متقدمة لتحسين مقاومة التآكل
- تصميم مستوحى من الحيوية:تحسين ديناميكيات السوائل من الطبيعة
التركيز على الاستدامة
- استعادة الطاقة:دوائر تجديدية ذات تحكم تناسبي
- السوائل القابلة للتحلل:التوافق مع المكونات الهيدروليكية الصديقة للبيئة
- تقييم دورة الحياة:تصميم قابل لإعادة التدوير وتقليل التأثير البيئي
- تحسين الكفاءة:التحكم القائم على الذكاء الاصطناعي للحد الأدنى من استهلاك الطاقة
تحليل التكلفة والعائد واعتبارات عائد الاستثمار
الاستثمار الأولي مقابل المدخرات التشغيلية
حساب الاسترداد النموذجي:
قسط الصمام النسبي: 2000-5000 دولار
توفير الطاقة: 15-30% من استهلاك الطاقة الهيدروليكية
صيانة منخفضة: مكالمات خدمة أقل بنسبة 25%
تحسين الإنتاجية: تقليل وقت الدورة بنسبة 10-15%
متوسط عائد الاستثمار: 12-24 شهرًا في التطبيقات عالية الاستخدام
التكلفة الإجمالية لعوامل الملكية
- استهلاك الطاقة:أنظمة التدفق المتغير مقابل الثابت
- تكاليف الصيانة:استراتيجيات الصيانة المجدولة مقابل استراتيجيات الصيانة التفاعلية
- تقليل وقت التوقف عن العمل:قدرات الصيانة التنبؤية
- جودة المنتج:ما هو الصمام النسبي الهيدروليكي؟
خاتمة
تمثل الصمامات التناسبية الهيدروليكية تقنية مهمة تربط بين الطاقة الهيدروليكية التقليدية وأنظمة التحكم الإلكترونية الحديثة. إن قدرتها على توفير تحكم دقيق ومستمر تجعلها ضرورية للتطبيقات التي تتطلب الدقة والكفاءة والتشغيل السلس.
CANopen، EtherCAT، IO-Link، Profinet
- قم بمطابقة مواصفات الصمام مع متطلبات التطبيق بعناية
- التحكم في منصة الحركة بدقة تحديد المواقع ±0.1 مم
- هندسة داخلية معقدة لتحسين خصائص التدفق
- ضع في اعتبارك متطلبات الصيانة والدعم على المدى الطويل
مع تحرك التصنيع نحو المزيد من الأتمتة والدقة، تستمر تقنية الصمامات المتناسبة في التطور مع تشخيصات أكثر ذكاءً واتصال أفضل وقدرات أداء محسنة.
سواء كنت تقوم بترقية المعدات الحالية أو تصميم أنظمة جديدة، فإن فهم تقنية الصمامات التناسبية يساعد على تحسين أداء النظام الهيدروليكي مع الاستعداد لمتطلبات التكامل المستقبلية للصناعة 4.0.
هل أنت مستعد لتطبيق تقنية الصمامات التناسبية في أنظمتك الهيدروليكية؟ فكر في استشارة مهندسي الأتمتة ذوي الخبرة لضمان الاختيار والتكامل الأمثل لتطبيقاتك المحددة.
