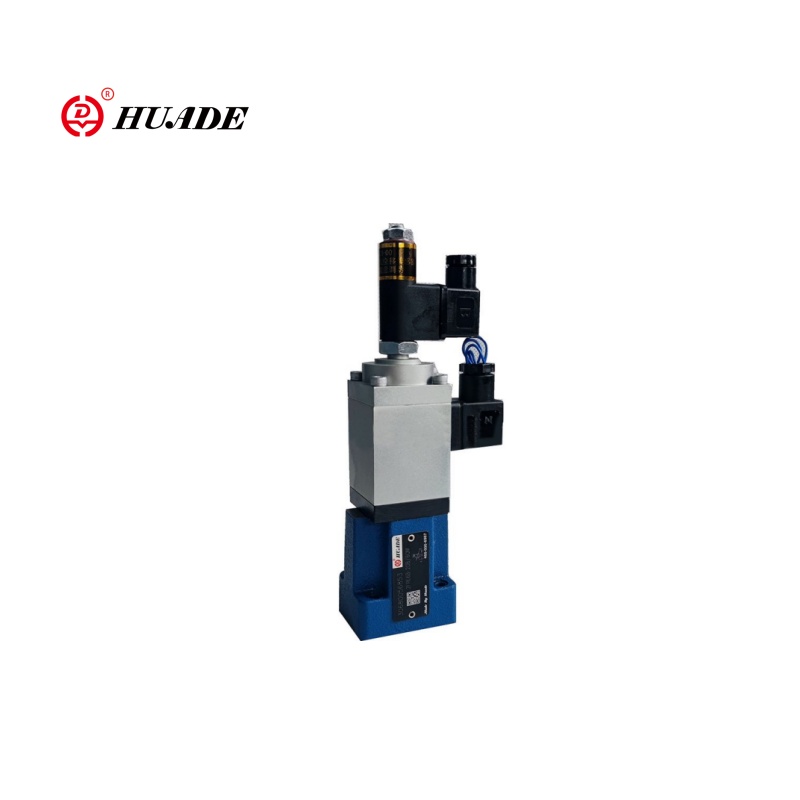

فكر في صمام التحكم في التدفق النسبي باعتباره "مفتاح التعتيم الذكي" للأنظمة الهيدروليكية. تمامًا مثلما يتيح لك مفتاح التعتيم التحكم في مدى سطوع الضوء، تتيح لك هذه الصمامات التحكم بدقة في مدى سرعة تدفق الزيت الهيدروليكي عبر نظامك. [افهم أولاًما هي الصمامات النسبية.]
لماذا يهم هذا:
تكون الصمامات الهيدروليكية التقليدية إما مفتوحة بالكامل أو مغلقة بالكامل - مثل مفتاح الإضاءة العادي. تمنحك الصمامات المتناسبة تحكمًا سلسًا ودقيقًا - مثل مفتاح التعتيم هذا. هذا التحكم السلس يعني:
- صدمات واهتزازات أقل في أجهزتك
- حركة أكثر دقة للأسطوانات والمحركات الهيدروليكية
- كفاءة أفضل في استخدام الطاقة
- عملية أكثر سلاسة بشكل عام
المفهوم الأساسي
وإليك كيف يعمل بعبارات بسيطة:
المدخلات الكهربائية
تقوم بإرسال إشارة كهربائية (عادةً 4-20 مللي أمبير أو 0-10 فولت) إلى الصمام
الاستجابة النسبية
يفتح الصمام بشكل متناسب مع تلك الإشارة
التحكم في التدفق
إشارة أكثر = تدفق أكثر، إشارة أقل = تدفق أقل
عملية سلسة
التغييرات تحدث تدريجيا، وليس فجأة
هذه العلاقة التناسبية هي ما يجعل هذه الصمامات ذات قيمة كبيرة في الأنظمة الهيدروليكية الحديثة.
سبب أهميتها: التطور من التحكم البسيط إلى التحكم الذكي
الطريقة القديمة: التحكم بفرقعة الانفجار
في الماضي، كانت معظم الأنظمة الهيدروليكية تستخدم صمامات تشغيل/إيقاف بسيطة (تُسمى التحكم "بانغ بانغ"). تحتوي هذه الصمامات على إعدادين:
- مفتوح بالكامل:الحد الأقصى للتدفق
- مغلق بالكامل:لا يوجد تدفق
مشاكل مع التحكم في الانفجار:
- ارتفاع الضغط المفاجئ عند فتح الصمامات أو إغلاقها بسرعة
- الاهتزاز والضغط الميكانيكي على المعدات
- - صعوبة الوصول إلى سرعات أو مواقع محددة
- هدر الطاقة من عملية التدفق الكامل المستمر
الطريقة الجديدة: التحكم النسبي
غيرت الصمامات التناسبية كل شيء من خلال توفير:
تسارع سلس
فبدلاً من حركة البدء والتوقف المتشنجة، تتحرك الآلات بسلاسة من السكون إلى السرعة الكاملة.
التحكم الدقيق في السرعة
يمكنك ضبط السرعات الدقيقة لأجزاء مختلفة من دورة الماكينة.
كفاءة الطاقة
يستخدم النظام التدفق الذي يحتاجه فقط، عندما يحتاج إليه.
جودة أفضل للمنتج
الحركة الأكثر سلاسة تعني نتائج أفضل في عمليات التصنيع.
انخفاض الصيانة
انخفاض الصدمات والاهتزازات يعني عمرًا أطول للمعدات.
تأثير العالم الحقيقي
خذ بعين الاعتبار آلة التشكيل بالحقن التي تصنع الأجزاء البلاستيكية:
- النظام القديم:تحرك مكبس الحقن بأقصى سرعة أو توقف تمامًا، مما أدى إلى حدوث عيوب وهدر في المواد
- النظام الجديد:تختلف سرعة الكبش بسلاسة طوال دورة الحقن، مما يؤدي إلى إنتاج أجزاء متسقة وعالية الجودة
هذا التطور من التحكم البسيط إلى التحكم الذكي جعل الصمامات المتناسبة ضرورية في التصنيع الحديث.
كيف يعملون: داخل التكنولوجيا
إن فهم كيفية عمل صمامات التحكم في التدفق التناسبي يساعدك على اختيارها واستخدامها بشكل أفضل. دعونا نحلل المكونات الرئيسية.
[تعرف على كاملمبدأ عمل الصمامات التناسبية]
1. الملف اللولبي المتناسب: الدماغ
الملف اللولبي النسبي يشبه دماغ الصمام. على عكس الملفات اللولبية العادية التي يتم تشغيلها أو إيقاف تشغيلها، يمكن للملفات اللولبية المتناسبة إنشاء كميات مختلفة من القوة بناءً على الإشارة الكهربائية التي تتلقاها.
كيف يعمل:
- يستقبل الإشارة الكهربائية (التيار أو الجهد)
- يخلق قوة مغناطيسية تتناسب مع تلك الإشارة
- المزيد من الإشارة = المزيد من القوة المغناطيسية
- تعمل هذه القوة على تحريك الأجزاء الداخلية للصمام
الميزات الرئيسية:
- يستخدم طاقة التيار المستمر للتشغيل السلس
- غالبًا ما يستخدم إشارات PWM (تعديل عرض النبضة) بحوالي 200 هرتز
- قد يشمل "التردد" - اهتزازات صغيرة تقلل الاحتكاك
2. جسم البكرة والصمام: جهاز التحكم في التدفق
يوجد داخل جسم الصمام أسطوانة مصنوعة بدقة تسمى البكرة. تنزلق هذه البكرة ذهابًا وإيابًا للتحكم في التدفق.
ميزات تصميم البكرة
- شقوق القياس:يتم قطع أشكال خاصة (V، U، أو مستطيلة) في البكرة والتي تتحكم في كيفية تغير التدفق مع موضع التخزين المؤقت
- خصائص التداخل:تؤثر كيفية محاذاة حواف التخزين المؤقت مع المنافذ على استجابة الصمام
خصائص التدفق
- التدفق الخطي:يزداد التدفق بشكل متناسب مع حركة البكرة
- التدفق التدريجي:يزداد التدفق بشكل أكبر عند الفتحات الأكبر، مما يوفر تحكمًا أفضل عند التدفقات المنخفضة
3. تعويض الضغط: الحفاظ على التدفق المستمر
واحدة من أهم الميزات في الصمامات التناسبية ذات الجودة العالية هي تعويض الضغط. يضمن هذا النظام بقاء التدفق ثابتًا حتى عند تغير ضغط الحمل.
المشكلة بدون تعويض:إذا كنت ترفع حمولة ثقيلة، فإن الضغط الخلفي يزداد، مما يقلل التدفق حتى لو ظلت فتحة الصمام كما هي.
الحل:يقوم معوض الضغط تلقائيًا بضبط انخفاض الضغط عبر البكرة الرئيسية للحفاظ على ثباته.
فوائد:
- يعتمد التدفق فقط على إشارة الصمام، وليس على الحمل
- سلوك النظام يمكن التنبؤ به
- سهولة البرمجة والتحكم
4. أنظمة التغذية الراجعة: ضمان الدقة
تشتمل الصمامات التناسبية ذات النهاية العليا على أنظمة تغذية راجعة تراقب موضع التخزين المؤقت الفعلي وتقارنه بالموضع المطلوب.
| نوع الصمام | تعليق | دقة | يكلف | التطبيقات |
|---|---|---|---|---|
| الصمامات ذات الحلقة المفتوحة | لا ردود الفعل | معتدل | أدنى | التطبيقات الأساسية |
| صمامات ذات حلقة مغلقة | أجهزة استشعار LVDT | عالي | أعلى | تطبيقات الدقة |
أنواع صمامات التحكم في التدفق النسبي
تأتي الصمامات التناسبية في عدة تكوينات. يساعدك فهم هذه الأنواع على اختيار النوع المناسب لتطبيقك.
بواسطة آلية القيادة
صمامات الفعل المباشر
يقوم الملف اللولبي بتحريك البكرة مباشرة
- استجابة سريعة (5-10 مللي ثانية)
- حجم صغير
- تصميم بسيط
القيود:يقتصر على التدفقات الأصغر (<50 لتر/دقيقة) والضغوط (<210 بار)
الأفضل لـ:الأنظمة الصغيرة، الأجهزة الطبية، المراحل التجريبية للصمامات الأكبر حجمًا
صمامات تعمل بالدليل (مرحلتين)
يتحكم صمام طيار صغير في تدفق الزيت لتحريك البكرة الرئيسية
- يمكنه التعامل مع التدفقات العالية (حتى 1600 لتر/دقيقة)
- الضغوط العالية (تصل إلى 350 بار)
القيود:استجابة أبطأ (~100 مللي ثانية)
الأفضل لـ:الآلات الثقيلة، الأنظمة الصناعية الكبيرة، تطبيقات الطاقة العالية
حسب الوظيفة
صمامات التحكم في التدفق
- الوظيفة الأساسية هي التحكم في معدل التدفق
- عادة تكوينات ثنائية الاتجاه أو ثلاثية الاتجاهات
- غالبا ما تشمل تعويض الضغط
- التحكم في سرعة المحرك
صمامات التحكم الاتجاهية
- السيطرة على كل من التدفق والاتجاه
- عادةً ما تكون الصمامات ذات 4 اتجاهات و3 أوضاع
- استبدال عدة صمامات بسيطة
- التحكم في الاسطوانة أو اتجاه المحرك وسرعته
صمامات التحكم في الضغط
- التحكم في ضغط النظام بدلاً من التدفق
- تشمل صمامات التنفيس وصمامات تخفيض الضغط
- الحفاظ على ضغوط التشغيل الآمنة
النسبي مقابل أنواع الصمامات الأخرى
إن فهم كيفية مقارنة الصمامات التناسبية بالتقنيات الأخرى يساعدك على اتخاذ قرارات أفضل.
النسبي مقابل صمامات التشغيل/الإيقاف
| ميزة | تشغيل/إيقاف الصمامات | الصمامات النسبية |
|---|---|---|
| نوع التحكم | ثنائي (مفتوح/مغلق) | مستمر (متغير) |
| التحكم في التدفق | التدفق الكامل أو عدم التدفق | أي تدفق من 0-100% |
| صدمة النظام | عالية (تغيرات مفاجئة) | منخفض (انتقالات سلسة) |
| استخدام الطاقة | في كثير من الأحيان الإسراف | كفاءة (مطابقة الطلب) |
| تعقيد | دوائر بسيطة | إلكترونيات أكثر تعقيدًا |
| يكلف | تكلفة أولية منخفضة | ارتفاع التكلفة الأولية |
النسبي مقابل الصمامات المؤازرة
| ميزة | الصمامات النسبية | الصمامات المؤازرة |
|---|---|---|
| دقة | جيد (±2-5%) | ممتاز (±0.5%) |
| سرعة الاستجابة | معتدل (2-50 هرتز) | سريع جدًا (> 100 هرتز) |
| يكلف | معتدل | عالية (10-20x أكثر) |
| تحمل التلوث | عالي | منخفض (يحتاج إلى زيت نظيف جدًا) |
| تعقيد | معتدل | عالي |
| صيانة | معيار | المتخصصة |
متى تختار كل نوع
اختر تشغيل/إيقاف الصمامات عندما:
- ما عليك سوى التحكم البسيط في الفتح/المغلق
- التكلفة هي الشاغل الرئيسي
- يمكن أن يتحمل التطبيق الصدمات والاهتزازات
- التحكم الدقيق غير مطلوب
اختر الصمامات التناسبية عندما:
- أنت بحاجة إلى سرعة متغيرة أو التحكم في الموضع
- التشغيل السلس مهم
- كفاءة الطاقة مهمة
- الدقة المعتدلة كافية
- العمل في البيئات الصناعية النموذجية
للحصول على المواصفات الهيدروليكية، راجعدليل الصمامات الهيدروليكية النسبية
اختر الصمامات المؤازرة عندما:
- مطلوب دقة عالية للغاية
- هناك حاجة إلى استجابة سريعة جدا
- التكلفة ثانوية بالنسبة للأداء
- يمكنك الحفاظ على سائل هيدروليكي نظيف للغاية
- يتطلب التطبيق ذلك (الفضاء، الاختبار)
مقاييس الأداء الرئيسية التي تحتاج إلى معرفتها
عند اختيار صمام تناسبي، تحدد العديد من مقاييس الأداء مدى نجاحه في التطبيق الخاص بك.
تقييمات التدفق والضغط
الحد الأقصى لمعدل التدفق
- يتم تحديده عادةً عند انخفاض الضغط القياسي (مثل 5 بار أو 70 رطل لكل بوصة مربعة)
- النطاقات النموذجية: 7-1000 لتر/دقيقة (2-260 جالونًا في الدقيقة)
- اختر بناءً على متطلبات سرعة المحرك لديك
أقصى ضغط
- حد ضغط التشغيل الآمن
- النطاقات النموذجية: 280-400 بار (4000-5800 رطل لكل بوصة مربعة)
- يجب أن يتجاوز الحد الأقصى للضغط في نظامك
هبوط الضغط
- الضغط المفقود عبر الصمام عند التدفق المقدر
- أقل هو أفضل للكفاءة
- نموذجي: 5-35 بار (70-500 رطل لكل بوصة مربعة) عند التدفق المقدر
الدقة والتكرار
التباطؤ
فرق الناتج عند الاقتراب من نفس النقطة من اتجاهات مختلفة
- نموذجي: 2-5% من النطاق الكامل
- أقل هو أفضل للتطبيقات الدقيقة
الخطية
إلى أي مدى يتبع تدفق الصمام إشارة الإدخال
- نموذجي: ±2% من النطاق الكامل
- من السهل التحكم في الصمامات الخطية
التكرار
الاتساق عند العودة إلى نفس إشارة الإدخال
- نموذجي: ±1-3% من النطاق الكامل
- مهم للإنتاج المستمر
النطاق الميت
نطاق إشارة الإدخال التي لا تنتج أي إخراج
- نموذجي: 2-5% من نطاق الإشارة الكامل
- بسبب تداخل البكرة، وهو ضروري للختم
جدول مقارنة الأداء
| نوع الصمام | نطاق التدفق | ضغط | وقت الاستجابة | التباطؤ | تحمل التلوث | التكلفة النسبية |
|---|---|---|---|---|---|---|
| النسبي الأساسي | 7-100 لتر/دقيقة | ما يصل إلى 280 بار | 20-100 مللي ثانية | 3-5% | عالي | 2-4x |
| حلقة مغلقة متناسبة | 7-1000 لتر/دقيقة | ما يصل إلى 350 بار | 10-50 مللي ثانية | 1-2% | عالي | 4-8x |
| مضاعفات متناسبة | 10-500 لتر/دقيقة | ما يصل إلى 350 بار | 5-20 مللي ثانية | <1% | معتدل | 8-15x |
