في عالم أنظمة التحكم في السوائل، تعد الدقة والموثوقية أمرًا بالغ الأهمية. سواء كنت تعمل في مجال الأتمتة الصناعية، أو الأنظمة الهيدروليكية، أو التطبيقات الهوائية، فإن القدرة على التحكم في معدلات التدفق بدقة استثنائية يمكن أن تحدث فرقًا بين الأداء الأمثل وفشل النظام. وهنا يأتي دور صمامات التدفق التناسبي، حيث تعمل كأجهزة تحكم متطورة أحدثت ثورة في كيفية تعامل المهندسين مع إدارة السوائل.
فهم الأساسيات

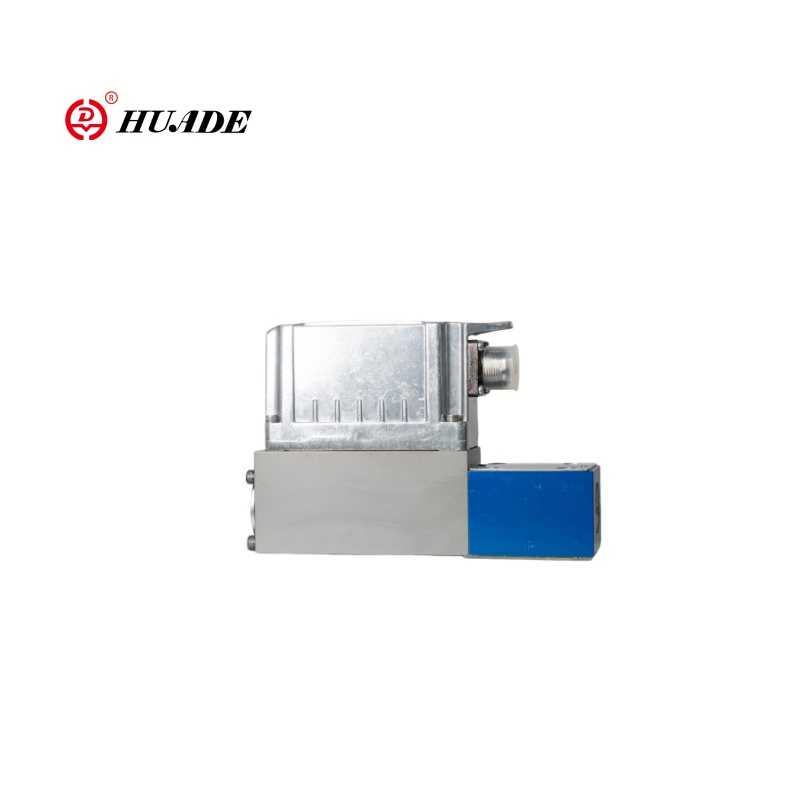

A صمام التدفق النسبي ( الفنصمام نسبيعائلة) هو نوع متقدم من صمام التحكم الذي ينظم معدل تدفق السوائل بما يتناسب بشكل مباشر مع إشارة الدخل، وعادة ما تكون تيارًا كهربائيًا أو جهدًا كهربائيًا. على عكس صمامات التشغيل/الإيقاف التقليدية التي تفتح أو تغلق ببساطة، توفر صمامات التدفق المتناسب تحكمًا متغيرًا بلا حدود ضمن نطاق التشغيل الخاص بها. وهذا يعني أنها تستطيع الحفاظ على أي معدل تدفق مرغوب فيه بين الصفر وأقصى سعة لها، والاستجابة ديناميكيًا لمتطلبات النظام المتغيرة.
يشير الجانب "التناسبي" إلى العلاقة الخطية بين إشارة الدخل وموضع فتح الصمام. على سبيل المثال، إذا تلقى الصمام إشارة دخل بنسبة 50%، فسوف يفتح إلى 50% من سعته القصوى، مما يوفر حوالي 50% من معدل التدفق الأقصى. هذا السلوك المتوقع يجعل هذه الصمامات لا تقدر بثمن في التطبيقات التي تتطلب التحكم الدقيق في التدفق.
كيف تعمل صمامات التدفق النسبي
يتمحور تشغيل صمام التدفق النسبي حول نظام التحكم الإلكتروني والمشغل الميكانيكي. يستقبل الصمام إشارة دخل تناظرية، عادةً ما تكون أ4-20 مللي أمبيرالحلقة الحالية أو0-10 فولتإشارة الجهد، من نظام التحكم مثل PLC (وحدة التحكم المنطقية القابلة للبرمجة) أو وحدة التحكم في التدفق المخصصة. [يفهمكيف تعمل الصمامات التناسبيةميكانيكيا]
تتم معالجة هذه الإشارة الكهربائية بواسطة الإلكترونيات الداخلية للصمام، والتي تحولها إلى حركة ميكانيكية من خلال تقنيات التشغيل المختلفة. تشتمل المحركات الأكثر شيوعًا على ملفات لولبية متناسبة، أو محركات مؤازرة، أو مشغلات الملفات الصوتية. تقوم هذه المشغلات بوضع عنصر التحكم في تدفق الصمام بدقة - عادةً ما يكون بكرة أو قفازًا أو إبرة - لتحقيق فتحة التدفق المطلوبة.
يتم دمج العديد من صمامات التدفق النسبي الحديثةأنظمة التغذية الراجعة ذات الحلقة المغلقةباستخدام أجهزة استشعار الموضع أو أجهزة استشعار التدفق. تتيح هذه التغذية المرتدة للصمام مراقبة موضعه الفعلي أو معدل التدفق الناتج بشكل مستمر وإجراء تعديلات في الوقت الفعلي للحفاظ على الدقة، حتى عندما تتغير ظروف النظام بسبب اختلافات الضغط أو تقلبات درجة الحرارة.
أنواع وتكوينات
تأتي صمامات التدفق النسبي في عدة تكوينات لتناسب التطبيقات المختلفة. تتحكم الصمامات ذات الفعل المباشر في التدفق عبر منفذ واحد، مما يجعلها مثالية لمهام تنظيم التدفق البسيطة. تستخدم الصمامات التي يتم تشغيلها بشكل دليلي مرحلة تجريبية صغيرة للتحكم في مرحلة رئيسية أكبر، مما يتيح قدرة تدفق عالية مع الحفاظ على حساسية التحكم الدقيقة.
صمامات التدفق النسبي في اتجاهينتدفق التحكم في اتجاه واحد وتستخدم عادة لتطبيقات تنظيم التدفق.صمامات ثلاثيةيمكنها توجيه التدفق بين منفذين أو دمج التدفقات من مدخلين، مما يجعلها مناسبة لتحويل أو خلط التطبيقات.
ويختلف التصميم الداخلي حسب متطلبات التطبيق. توفر الصمامات من النوع البكري خصائص تدفق ممتازة وهي سائدة في الأنظمة الهيدروليكية. توفر الصمامات من النوع القفاز إمكانات إغلاق محكمة وغالبًا ما تستخدم في التطبيقات الهوائية. تتفوق الصمامات الإبرة في التطبيقات التي تتطلب ضبطًا دقيقًا للتدفق وهي شائعة في أنظمة الجرعات الدقيقة.
التطبيقات عبر الصناعات
تجد صمامات التدفق النسبي تطبيقات عبر العديد من الصناعات حيث يعد التحكم الدقيق في التدفق أمرًا بالغ الأهمية. فيالتصنيع والأتمتةفهي تتحكم في سرعة الأسطوانات الهيدروليكية والمحركات الهوائية، مما يتيح التحكم السلس والدقيق في الحركة في خطوط التجميع، ومعدات التعبئة والتغليف، وأنظمة مناولة المواد.
الصناعة السياراتتستخدم هذه الصمامات على نطاق واسع في معدات الاختبار، وأنظمة رش الطلاء، وعمليات الضغط الهيدروليكي. فيالفضاء الجوي، فهي ضرورية للتحكم في تدفق الوقود، وأنظمة ضغط المقصورة، ومحركات التحكم الهيدروليكية في الطيران حيث تكون الدقة والموثوقية غير قابلة للتفاوض.
مرافق معالجة المياهاستخدام صمامات التدفق النسبي لجرعات المواد الكيميائية، حيث يجب إضافة كميات دقيقة من المواد الكيميائية المعالجة إلى مجاري المياه. الصناعة الأدويةتعتمد على هذه الصمامات لتحديد الجرعات الدقيقة للمكونات في عمليات تصنيع الأدوية، حيث تؤثر الدقة بشكل مباشر على جودة المنتج والامتثال التنظيمي.
[يرىتطبيقات الصمام النسبي الهيدروليكي]
المزايا والفوائد
الميزة الأساسية لصمامات التدفق النسبي تكمن فيدقة تحكم استثنائية. يمكنها عادةً الحفاظ على دقة التدفق ضمن ±2-5% من نقطة الضبط، وهي أعلى بكثير من الصمامات اليدوية أو أدوات التحكم البسيطة في التشغيل/الإيقاف. تُترجم هذه الدقة إلى تحسين جودة المنتج وتقليل النفايات وتحسين كفاءة العملية.
كفاءة الطاقةفائدة كبيرة أخرى. من خلال توفير التدفق الدقيق المطلوب فقط في أي لحظة معينة، تعمل صمامات التدفق المتناسب على التخلص من هدر الطاقة المرتبط بأنظمة التدفق العالي الثابتة التي تستخدم صمامات تخفيف الضغط أو الدوائر الالتفافية لإدارة التدفق الزائد.
تتيح إمكانيات التكامل لهذه الصمامات مع أنظمة التحكم الحديثة استراتيجيات أتمتة متطورة. يمكنهم الاستجابة لإشارات الإدخال المتعددة، والمشاركة في خوارزميات التحكم المعقدة، وتقديم ملاحظات تشخيصية لأنظمة الصيانة، مما يدعم استراتيجيات الصيانة التنبؤية.
اعتبارات الاختيار
عند اختيار صمام التدفق النسبي، يجب مراعاة عدة عوامل.نطاق التدفقأمر أساسي - يجب أن يتعامل الصمام مع الحد الأدنى والحد الأقصى لمتطلبات التدفق للتطبيق. يجب أن تتجاوز تقييمات الضغط الحد الأقصى لضغط النظام، بما في ذلك أي ارتفاعات في الضغط.
وقت الاستجابة أمر بالغ الأهمية في التطبيقات الديناميكية. تتطلب بعض الأنظمة تغييرات سريعة في التدفق، بينما يعطي البعض الآخر الأولوية للاستقرار على السرعة. يجب أن يتطابق توافق إشارة التحكم مع مخرجات نظام التحكم المتاحة، ويجب أن تتوافق متطلبات الطاقة مع الإمداد الكهربائي المتاح.
تؤثر الظروف البيئية مثل درجات الحرارة القصوى والاهتزاز ومستويات التلوث على اختيار الصمام. يضمن توافق الوسائط أن مواد الصمام يمكنها التعامل مع السائل المحدد دون تدهور أو تلوث.
خاتمة
تمثل صمامات التدفق النسبي تقنية أساسية في أنظمة التحكم الحديثة في السوائل، مما يوفر الدقة والمرونة المطلوبة في التطبيقات كثيرة المتطلبات في يومنا هذا. إن قدرتها على توفير تحكم دقيق ومتكرر في التدفق مع التكامل بسلاسة مع أنظمة التحكم الإلكترونية تجعلها لا غنى عنها في الصناعات التي تتراوح من التصنيع إلى الفضاء الجوي.
مع استمرار تقدم الأتمتة وزيادة صرامة متطلبات الدقة، ستلعب صمامات التدفق التناسبي بلا شك دورًا أكثر أهمية في تمكين أنظمة التحكم في السوائل تتسم بالكفاءة والموثوقية والدقة. بالنسبة للمهندسين ومصممي الأنظمة، يعد فهم قدرات هذه الصمامات والتطبيق المناسب أمرًا ضروريًا لتطوير حلول محسنة للتحكم في السوائل تلبي الاحتياجات الحالية والتحديات المستقبلية.
