الصمامات من النوع HD-4WRZE عبارة عن صمامات رباعية الاتجاه يتم تشغيلها بشكل تجريبي ويتم تشغيلها عبر ملفات لولبية متناسبة، وهي تتحكم في اتجاه ومعدل التدفق. يتميز هذا الصمام الاتجاهي النسبي بأداء عالي التكلفة. تم تجهيز المصنع بمعدات إنتاج متقدمة من جميع أنحاء العالم ولديه إجراءات اختبار صارمة لضمان الأداء المستقر لكل صمام تناسبي.
| هيدروليكي | |||||
| الحجم الاسمي | 10 | 16 | 25 | 32 | |
| ضغط التشغيل | إمدادات النفط التجريبية الخارجية | 3 ~ 10 | |||
| -صمام طيار (MPa) | إمدادات النفط التجريبية الداخلية | 10~31.5 | 10 ~ 35 | ||
| -الصمام الرئيسي (ميغاباسكال) | 31.5 | 35 | |||
| ضغط خط العودة (MPa) | المنفذ T (تصريف الزيت التجريبي الخارجي) | 31.5 | 25 | 25 | 15 |
| المنفذ T (تصريف الزيت التجريبي) | 3 | ||||
| ميناء ي | 3 | ||||
| حجم الزيت الدليلي (cm3) لحركة البكرة 0~100% | 1.7 | 4.6 | 10 | 26.5 | |
| تدفق الزيت التجريبي في المنفذ X وY (L/min) للشكل المتدرج لإشارة الإدخال 0~100% | 3.5 | 5.5 | 7 | 15.9 | |
| التدفق من خلال الصمام الرئيسي (لتر/دقيقة) | 170 | 460 | 870 | 1600 | |
| التباطؤ٪ | ≥6 | ||||
| سائل الضغط | الزيوت المعدنية 1 إلى DIN 51 524 | ||||
| نطاق درجة حرارة سائل الضغط (°C) | -20~80 | ||||
| نطاق اللزوجة (مم2/ثانية) | 20 ~ 380 | ||||
| تثبيت | اختياري، ويفضل أن يكون أفقيا | ||||
| الوزن للإصدار WRZ... (بالنسبة لـ WRZE"بالإضافة إلى 0.2 كجم) | 7.8 | 13.4 | 18.2 | 42.2 | |
| كهربائي | |||
| نوع الصمام | سبتمبر | إنه يغلي | |
| نوع الجهد | العاصمة | ||
| ماكس الحالي (أ) | 1.5 | 2.5 | |
| مقاومة الملف اللولبي (Ω) | القيمة الباردة عند 20 درجة مئوية | 4.8 | 2 |
| القيمة القصوى | 7.2 | 3 | |
| حماية | IP65 | ||
| درجة حرارة الملف (°C) | ما يصل إلى 150 | ||
| واجب ٪ | 100 | ||
| إلكترونيات التحكم | HD-VT-VSPA2-50-1X/. | إلكترونيات التحكم المتكاملة | |
سمات:
◀ صمام اتجاهي متناسب يعمل بشكل تجريبي
◀ لتركيب اللوحة الفرعية
◀التحكم في الاتجاه ومعدل التدفق
◀ بكرة تحكم مركزية زنبركية
◀ صمامات وإلكترونيات التحكم النسبي من مصدر واحد
طلب:
يتم استخدام صمامات HD-4WRZE للتحكم في الاتجاه والتدفق.
يتكون الصمام بشكل أساسي من: الصمام الدليلي ①، والبكرة الرئيسية ④، والصمام الرئيسي ⑥، والنابض المركزي ③. عندما يكون الملف اللولبي B في حالة إلغاء الشحن، يتحرك بكرة التحكم ② إلى اليمين. يكون إمداد الزيت الدليلي للصمام الدليلي داخليًا عبر المنفذ P أو خارجيًا عبر المنفذ X. يتدفق الزيت الدليلي عبر الصمام الدليلي ① إلى غرفة الضغط ويحرك التخزين المؤقت الرئيسي ④ بما يتناسب مع إشارة الإدخال الكهربائية. يتم الاتصال من P إلى A ومن B إلى T عبر المقاطع العرضية من نوع الفتحة مع خصائص التدفق التدريجي.
عندما يكون الملف اللولبي A في حالة إلغاء التنشيط، تتحرك البكرة الرئيسية إلى اليسار. يتم نقل الاتصال من P إلى B ومن A إلى T. يتم إلغاء تنشيط الملف اللولبي، وبكرة التحكم والبكرة التجريبية ④ مرة أخرى إلى مركزهما المواقف.

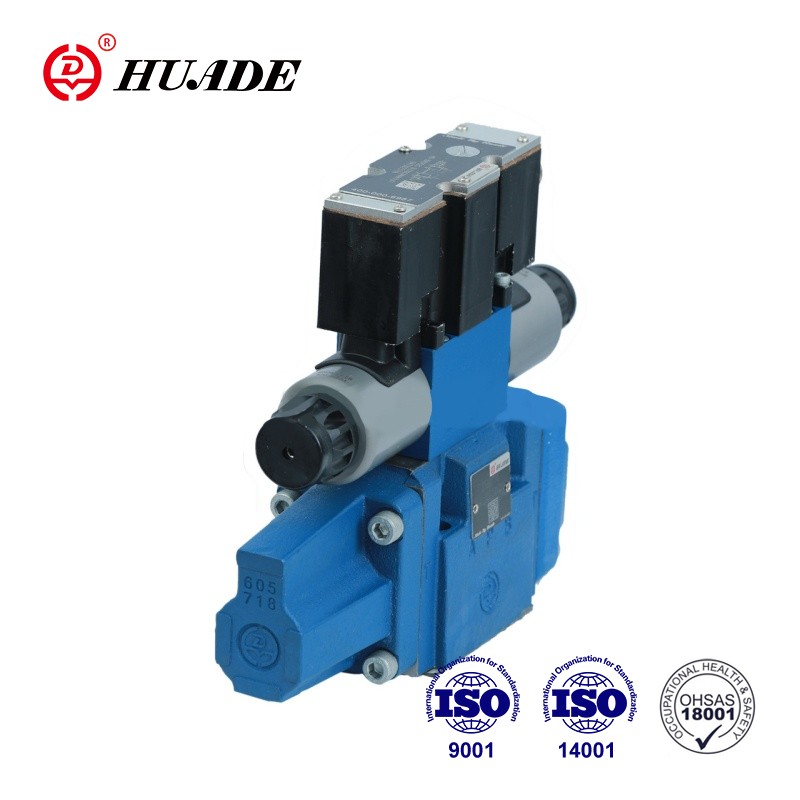

رمز صمام الاتجاه النسبي 4WRZE-7X
إمدادات النفط التجريبية
