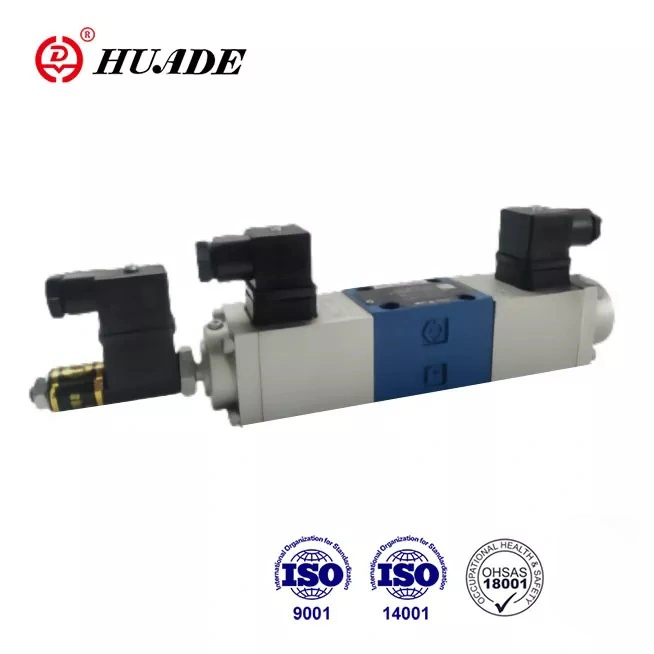

النوع 4WRE الصمام النسبي يعتمد تصاعد اللوحة الفرعية ، مركز الربيع. سعة التدفق الجيدة ، والضغط العالي ودقة التكرار الممتازة ، مريحة للاستخدام. يمكن أن تحل محل سلسلة 4WRE 1X التي تقدمها Rexroth بفضل تعاونين طويل الأجل مع Rexroth. يمكن أن يتطابق أداء الصمام النسبي 4WRE مع عرض العلامات التجارية الدولية من الدرجة الأولى. إنه بديل جيد وبأسعار معقولة.
|
البيانات الهيدروليكية |
|||
|
مقاس |
6 |
10 |
|
|
ضغط التشغيل (MPA) |
المنفذ A ، ب ، ص |
31.5 |
31.5 |
|
ميناء ر |
16 |
16 |
|
|
التدفق (ل/دقيقة) |
65 |
260 |
|
|
درجة التلوث (㎛) |
≤ 20 (أوصي ≤10) |
||
|
التباطؤ (٪) |
<1 |
<1 |
|
|
التكرار (٪) |
<1 |
<1 |
|
|
حساسية الاستجابة (٪) |
≤ 0.5 من الإشارة الاسمية |
≤ 0.5 من الإشارة الاسمية |
|
|
استجابة التردد (-3db) (هرتز) |
6 |
4 |
|
|
السائل الهيدروليكي |
زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) |
||
|
نطاق اللزوجة (مم ²/s) |
2.8 إلى 380 |
||
|
نطاق درجة حرارة سائل الضغط (℃) |
-20 إلى+70 |
||
|
موقف التثبيت |
خياري |
||
|
الوزن (كجم) |
صمام مع الملف اللولبي 1 |
1.91 |
5.65 |
|
الصمام مع 2 الملف اللولبي |
2.66 |
7.65 |
|
|
البيانات الكهربائية |
|||
|
نوع الجهد |
الجهد المباشر 24V أو 12V |
||
|
الأعلى. التيار لكل الملف اللولبي (أ) |
1.5 |
1.5 |
|
|
ملف |
القيمة الباردة في 20 ℃ |
5.4 |
10 |
|
أقصى قيمة |
8.1 |
15 |
|
|
درجة حرارة البيئة ℃ |
يصل إلى+50 |
||
|
واجب |
مستمر |
||
|
درجة حرارة الملف ℃ |
يصل إلى +150 |
||
|
عزل الصمام |
IP65 |
||
|
مكبر الصوت المرتبط (مقوم 24V من نوع الجسر) |
مع 2 أوقات منحدر |
VT-5001S20 (لمواقع 2) |
VT-5002S20 (لمواقع 2) |
|
مع 1 وقت منحدر |
VT5005S10 (لموقعات 3) |
VT 5006S10 (لموقعات 3) |
|
|
محول الموضعية الاستقرائي |
|||
|
نظام القياس الكهربائي |
LVDT |
||
|
السيطرة على السكتة الدماغية (مم) |
± 4.5 خطي |
||
|
التسامح الخطي (٪) |
1 |
||
|
مقاومة الملف (ω) |
ⅰR20 |
56 |
|
|
ⅱR20 |
56 |
||
|
ⅲR20 |
112 |
||
|
الحث (MH) |
6 إلى 8 |
||
|
تردد المذبذب (KHz) |
2.5 |
||
|
عزل الصمام |
IP65 |
||
سمات:
▶ صمام للتحكم في اتجاه وتدفق السائل الهيدروليكي
▶ لتركيب اللوحات الفرعية
▶ ردود الفعل الموضع الكهربائي
▶ التخزين المؤقت للتحكم في الربيع
▶ انخفاض الضغط المنخفض عبر أراضي السيطرة
▶ كل من الصمام والتحكم الإلكتروني من مورد واحد
▶ نمط التثبيت إلى DIN 24 340 النموذج A و ISO4401 و CETOP - RP121H
طلب:
صمام الاتجاه 4wre مناسب للدائرة القريبة ، ويستخدم على نطاق واسع في الماكينة والصناعة الخفيفة والمعادن والمنجم والطيران الفضائي وغيرها من الحقل.
يتم تشغيل الصمامات الاتجاهية من النوع 4wre بشكل مباشر عن طريق الملف اللولبي النسبي وتستخدم للتحكم في اتجاه وحجم التدفق.
وهي تتكون بشكل أساسي من الإسكان (1) ، بكرة التحكم (4) ، وينابيعان للعودة (5) ، واثنين من الملفات اللولبية النسبية (2) ومحول الطاقة الموضعية (3).
اكتب 4WRE6 ... 10B ... و 4WRE10 ... 10B ... (3 مواقع)
إذا تم تنشيط الملف اللولبي "A" (2) ، يتم نقل التخزين المؤقت إلى اليمين ، حيث يتناسب السفر مع إشارة الدخل الكهربائي. يؤدي بكرة التحكم (4) إلى فتح الأخاديد على شكل حرف V بشكل تدريجي لتدفق. تتم مراقبة موضع بكرة التحكم (4) بواسطة محول الموضع (3). في عنصر التحكم الإلكتروني ، تتم مقارنة الموضع الفعلي لمختزلة التحكم بالقيمة المحددة مسبقًا. هنا لدينا دائرة التحكم في الموضع التي تتعرف على الاختلافات الحالية
بين القيمة المحددة مسبقًا (قيمة الأمر) وقيمة التغذية المرتدة (القيمة الفعلية) وتصحيحها بواسطة الإشارات المناسبة على الملف اللولبي ذي الصلة. بمجرد إلغاء إلغاء تنشيط الملف اللولبي "A" (2) ، يتم إرجاع بكرة التحكم إلى وضعها المركزي بواسطة Springs Return (5).
هيكل الصمام الاتجاهي النسبي 4WRE6 ... و 4WRE10 ...
type4wre..a ... 10b/... (2-positionvalve)
مبدأ هذا النوع من الصمام هو نفس 4WRE ... 10B/ .. ومع ذلك ، فإن هذا النوع من الصمام يحتوي على مستشعر واحد فقط وملف لولبي واحد.
هيكل الصمام الاتجاهي النسبي 4WRE6 ... أ ... 10 ب و 4WRE10 ... أ ... 10 ب
رمز الصمام الاتجاهي النسبي 4WRE
