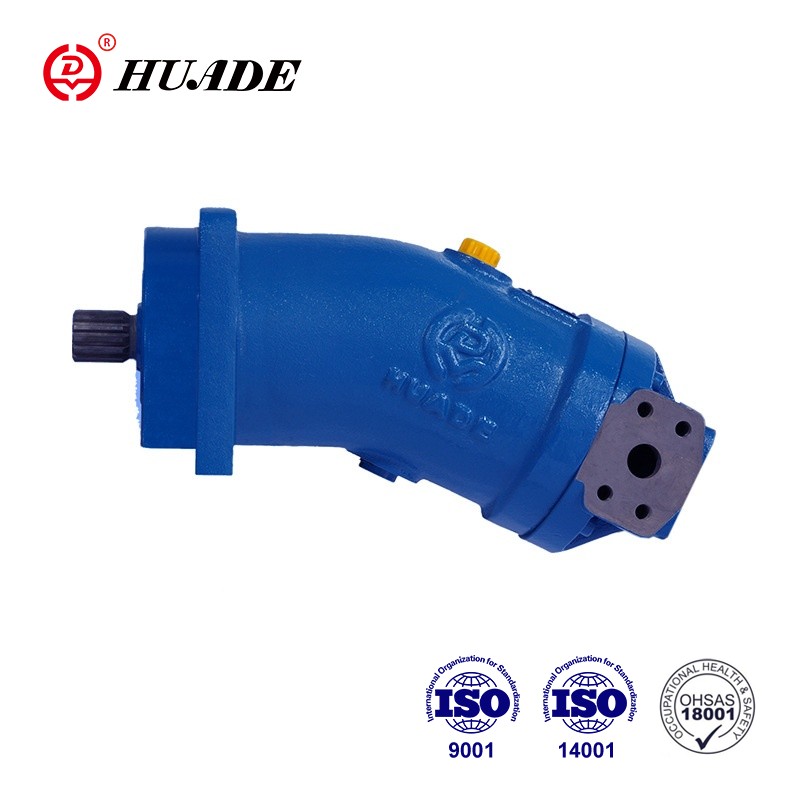

محرك المكبس المحوري الثابت سلسلة A2FE 6

يلعب محرك الإزاحة الثابتة ذو المكبس من سلسلة A2FE دورًا مهمًا في الآلات الصناعية. نظرًا لسرعته العالية، وعزم الدوران الكبير الناتج، ونسبة الطاقة إلى الوزن، فضلاً عن الكفاءة الإجمالية العالية، فهو خيار مثالي للعديد من المعدات الصناعية. أداء العمل المتفوق والمستقر للمحرك A2FE يجعله مصدر الطاقة المفضل في العديد من المعدات والآلات الصناعية.

 معلمة المنتج للمحرك الثابت بالمكبس المحوري A2FE Series 6

■ختم العمود...تحميل الضغط المسموح به

☑ يتأثر عمر خدمة ختم العمود بسرعة وحدة المكبس المحوري وضغط تصريف العلبة (ضغط العلبة).

☑ لا يجوز تجاوز متوسط ​​الضغط التفاضلي البالغ 2 بار بين العلبة والضغط المحيط بشكل دائم في درجة حرارة التشغيل العادية.

☑للحصول على ضغط تفاضلي أعلى عند السرعة المنخفضة، انظر الرسم البياني.

يُسمح بارتفاع الضغط اللحظي (t <0.1 s) حتى 10 بار. يتناقص عمر خدمة ختم العمود مع زيادة وتيرة ارتفاع الضغط.

☑يجب أن يكون ضغط العلبة مساوياً أو أعلى من الضغط المحيط

■ اتجاه التدفق

■ نطاق السرعة

☑ لا يوجد حد للحد الأدنى للسرعة nmin. إذا كان مطلوبا توحيد الحركة، يجب ألا تقل السرعة nmin عن 50 دورة في الدقيقة. انظر جدول القيم لمعرفة السرعة القصوى.

■ تحمل حياة طويلة

☑ مقاسات 250,355

☑ لعمر خدمة طويل واستخدامه مع السوائل الهيدروليكية ذات التردد العالي. أبعاد خارجية متطابقة للمحرك بمحامل قياسية. من الممكن التحويل اللاحق إلى محامل طويلة العمر.

☑يوصى بالمحمل وغسل العلبة عبر المنفذ U.

■الموانئ

الموانئ	ميناء ل	رسم بياني
أ، ب T	ميناء العمل منفذ التصريف

ميزة المنتج وتطبيق محرك المكبس المحوري الثابت A2FE Series 6

سمات:

موتور HD-A2FE مقاسات 28~355 السلسلة 6

الضغط الاسمي 400 بار الحد الأقصى للضغط 450 بار

■ محرك توصيل ثابت مع مجموعة دوارة بمكبس مستدق محوري من المحور المنحني

تصميم للمحركات الهيدروستاتيكية في الدوائر المفتوحة والمغلقة.

■ تكامل بعيد المدى في علبة التروس الميكانيكية بسبب التركيب المجوف

الحافة الموجودة في وسط العلبة (موفرة للمساحة للغاية

بناء)

■ أبعاد صغيرة، كفاءة إجمالية عالية، وحدة كاملة، جاهزة التجميع

تم اختباره، سهل التركيب، ما عليك سوى توصيله بعلبة التروس الميكانيكية، لا

مواصفات التكوين التي يجب مراعاتها عند التثبيت

طلب:

يمكن استخدام محرك الإزاحة الثابت ذو المكبس المحوري A2FE في آلات البناء ومحطات المضخات الهيدروليكية وأجهزة الحفر وآلات التفجير ومعدات صنع الورق وآلات الطرق وغيرها من المعدات لتوفير دعم طاقة مستقر وموثوق لتشغيل هذه المعدات.
