في عالم الأنظمة الهيدروليكية والهوائية، يعد التحكم الدقيق أمرًا بالغ الأهمية. سواء كنت تقوم بتشغيل آلات ثقيلة، أو معدات أتمتة صناعية، أو أنظمة تصنيع متطورة، فإن القدرة على التحكم الدقيق في تدفق السوائل واتجاهها يمكن أن تُحدث فرقًا بين التشغيل السلس وعدم الكفاءة المكلفة. هذا هو المكان الذي تتألق فيه الصمامات الاتجاهية المتناسبة كواحدة من أهم المكونات في أنظمة طاقة السوائل الحديثة.

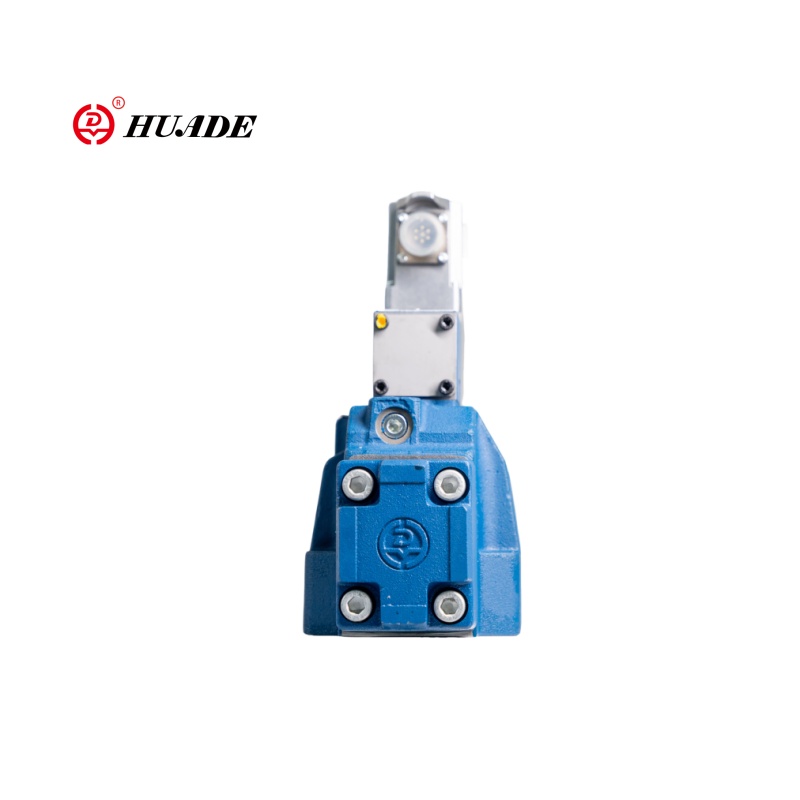

صمام الاتجاه النسبي هو نوع متقدم منصمام نسبييجمع بين وظائف التحكم في التدفق والتحكم في الاتجاه في مكون واحد متطور. على عكس صمامات التشغيل/الإيقاف التقليدية التي تعمل في حالات ثنائية بسيطة، توفر الصمامات الاتجاهية المتناسبة تحكمًا متغيرًا بشكل لا نهائي في كل من اتجاه ومعدل تدفق السائل الهيدروليكي أو الهوائي.
السمة المميزة الرئيسية لهذه الصمامات هي قدرتها على توفير استجابة متناسبة. وهذا يعني أن فتح الصمام، وبالتالي معدل التدفق، يتناسب طرديًا مع إشارة الدخل التي يتلقاها. عند زيادة إشارة التحكم بنسبة 50%، يزداد فتح الصمام بنسبة 50%، مما يؤدي إلى تغيير مماثل في معدل التدفق.
يعتمد تشغيل الصمام الاتجاهي النسبي على آليات التحكم الكهروهيدروليكية أو الكهربائية الهوائية المتطورة. يحتوي الصمام في جوهره على بكرة أو قفاز يتحرك داخل مبيت مُجهز بعناية للتحكم في مسارات تدفق السوائل.
يتكون نظام التحكم عادةً من وحدة تحكم إلكترونية تستقبل إشارات الإدخال من أجهزة الاستشعار أو عصا التحكم أو أنظمة الكمبيوتر. تقوم وحدة التحكم هذه بعد ذلك بإرسال إشارات كهربائية دقيقة إلى صمامات مؤازرة أو ملفات لولبية متناسبة تضع بكرة الصمام الرئيسية. تتضمن النماذج المتقدمة أنظمة ردود الفعل مع أجهزة استشعار الموضع التي تراقب بشكل مستمر موضع التخزين المؤقت وتجري تعديلات في الوقت الفعلي لضمان التحكم الدقيق.
يحتوي جسم الصمام على منافذ متعددة تتصل بأجزاء مختلفة من الدائرة الهيدروليكية. من خلال تحديد موضع البكرة بدقة، يمكن للصمام توجيه تدفق السوائل بين هذه المنافذ مع التحكم في معدل التدفق في نفس الوقت. تلغي هذه الوظيفة المزدوجة الحاجة إلى صمامات منفصلة للتحكم في الاتجاه والتدفق، مما يؤدي إلى تبسيط تصميم النظام وتحسين أوقات الاستجابة.
]يتعلمكيف تعمل الصمامات التناسبيةبالتفصيل]
يمكن لهذه الصمامات تحقيق دقة تحكم دقيقة للغاية، وغالبًا ما تكون أفضل من 0.1% من النطاق الكامل، مما يتيح التشغيل السلس والدقيق للمشغلات والمحركات الهيدروليكية.
من خلال توفير الكمية المحددة من التدفق المطلوب فقط، تقلل هذه الصمامات من هدر الطاقة، وتقلل من توليد الحرارة، وتطيل عمر المكونات.
يعمل التحكم الإلكتروني المباشر على التخلص من التأخير وعدم الدقة، مما يؤدي إلى أوقات استجابة أسرع وأداء ديناميكي أفضل.
مع وجود عدد أقل من الأجزاء المتحركة وعدم تآكل الوصلات الميكانيكية، فإنها تتطلب عادةً صيانة أقل تكرارًا وتوفر عمر خدمة أطول.
[انظر المزيدتطبيقات الصمام النسبي الهيدروليكي]
يتطلب اختيار الصمام الاتجاهي النسبي الصحيح دراسة متأنية لعدة عوامل. تعد سعة التدفق أمرًا أساسيًا - يجب أن يكون حجم الصمام مناسبًا للتعامل مع الحد الأقصى لمتطلبات التدفق للتطبيق مع الحفاظ على دقة تحكم جيدة بمعدلات تدفق أقل.
يجب أن تتوافق تقييمات الضغط مع متطلبات النظام أو تتجاوزها مع هوامش الأمان المناسبة. يجب تقييم خصائص انخفاض ضغط الصمام لضمان التدفق الكافي عند ضغوط النظام المطلوبة.
يعد توافق إشارة التحكم أمرًا بالغ الأهمية. يجب أن تتطابق متطلبات إدخال الصمام مع إشارات التحكم المتاحة، سواء كانت بروتوكولات الاتصالات ذات الجهد التناظري أو التيار أو الرقمية. توفر بعض الصمامات الحديثة خيارات إدخال متعددة ومنحنيات استجابة قابلة للبرمجة لتحقيق أقصى قدر من المرونة.
ويجب مراعاة العوامل البيئية مثل نطاق درجة حرارة التشغيل ومستويات التلوث والتعرض للاهتزاز. عادةً ما توفر الصمامات الصناعية أداءً أفضل في البيئات القاسية مقارنةً بالصمامات الهيدروليكية المتنقلة القياسية.
تمثل الصمامات الاتجاهية النسبية تقدمًا كبيرًا في تكنولوجيا التحكم في طاقة السوائل. إن قدرتها على توفير تحكم دقيق ومتغير بلا حدود في كل من اتجاه ومعدل التدفق تجعلها لا غنى عنها في الأنظمة الهيدروليكية والهوائية الحديثة. على الرغم من أنها تتطلب استثمارًا أوليًا أعلى مقارنةً بصمامات التشغيل/الإيقاف البسيطة، إلا أن الفوائد من حيث الدقة والكفاءة وأداء النظام غالبًا ما تبرر التكلفة.
مع استمرار تقدم الأتمتة وزيادة صرامة متطلبات الدقة، ستلعب الصمامات الاتجاهية المتناسبة دورًا متزايد الأهمية في أنظمة طاقة الموائع. يعد فهم قدراتها وتطبيقها المناسب أمرًا ضروريًا للمهندسين والفنيين الذين يعملون بالمعدات الهيدروليكية والهوائية الحديثة.
سواء كنت تصمم نظامًا جديدًا أو تقوم بترقية نظام حالي، فإن صمامات الاتجاه المتناسبة توفر الدقة والمرونة اللازمة لتلبية متطلبات الأداء الملحة اليوم مع توفير الأساس لتقدم الأتمتة في المستقبل.
