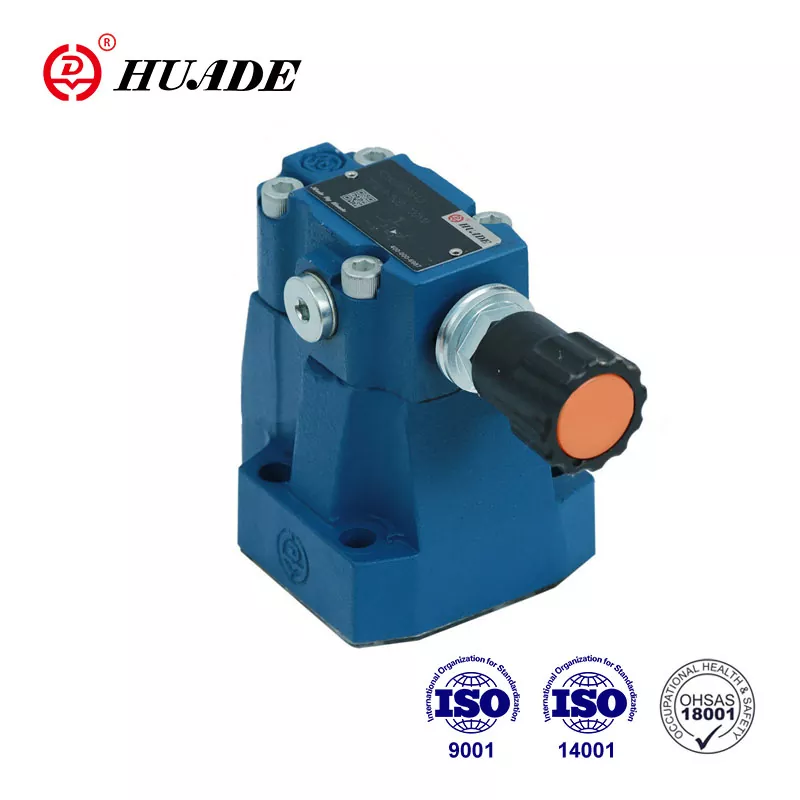

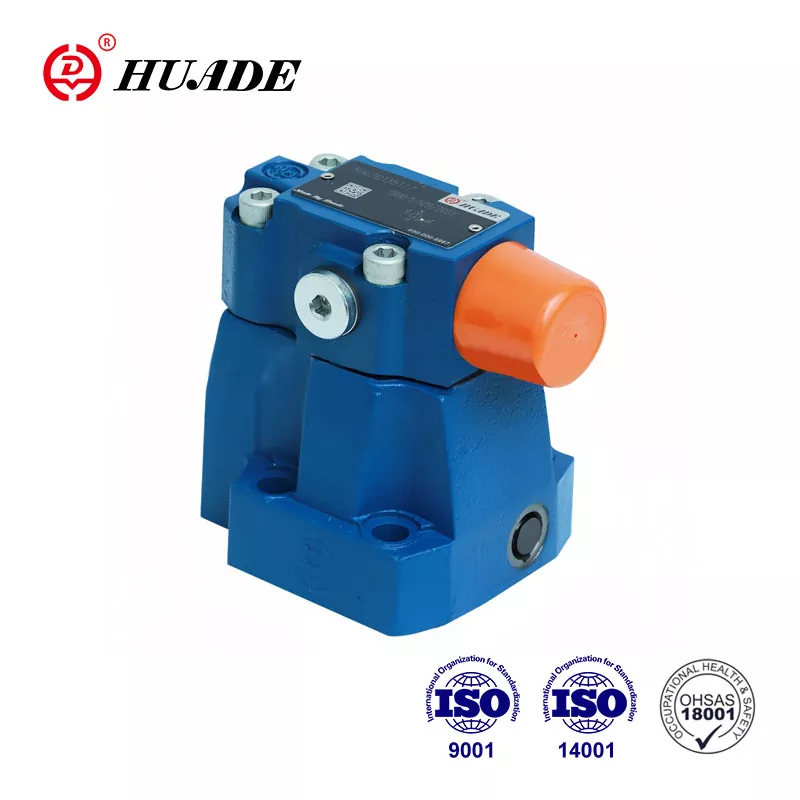

يتم استخدام صمام تخفيض الضغط من النوع DR 20 للتحكم في الضغط. من خلال تقديم تكنولوجيا Rexroth المتقدمة ومعدات التصنيع الأكثر تقدمًا من جميع أنحاء العالم، تتميز صمامات تقليل الضغط Huade® بالجودة الجيدة والسعر المنخفض. Huade هي علامة تجارية وطنية صينية مشهورة، وتستخدم منتجاتها على نطاق واسع في العديد من المجالات مثل الآلات الهندسية، والحفاظ على المياه، وأدوات الآلات، والبترول والبتروكيماويات، وما إلى ذلك.
|
ضغط المدخل، المنفذ B (MPa) |
ما يصل إلى 31.5 |
|||
|
ضغط المخرج، المنفذ A (MPa) |
حتى 5.0، 10.0، 20.0، 31.5 |
|||
|
الضغط الخلفي، المنفذ Y (MPa) |
ما يصل إلى 31.5 |
|||
|
التدفق الأقصى (تركيب اللوحة الفرعية) (لتر/دقيقة) |
دي آر10 |
DR20 |
||
|
150 |
300 |
|||
|
الأعلى. التدفق (الوصلات الملولبة) (لتر/دقيقة) |
دي آر10 |
دكتور15 |
DR20 |
DR25 |
|
150 |
300 |
300 |
400 |
|
|
سائل |
الزيوت المعدنية (لختم NBR) أو |
|||
|
نطاق درجة حرارة السوائل (°C) |
-30 حتى +80 |
|||
|
نطاق اللزوجة (مم ²/ثانية) |
10 إلى 800 |
|||
|
عزيزي التلوث |
الحد الأقصى المسموح به للدرجة |
|||
|
المنحنيات المميزة (تقاس عند v=41mm2/s وt=50°C) |
||||
سمات:
◀ تركيب اللوحة الفرعية
◀ للتوصيلات الملولبة
◀ للتركيب المتعدد
◀ 4 عناصر تعديل:
. مقبض دوار
. كم مع مسدس وغطاء واقي،
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار بمقياس
◀ 4 إعدادات ضغط لصمام فحص اختياري (فقط لصمام تركيب اللوحة الفرعية)
طلب:
صمام تخفيض الضغط الطيار DR 20 هو لتقليل الضغط في النظام.
صمامات الضغط من النوع DR 20 هي صمامات تخفيض الضغط التي تعمل بشكل تجريبي، والتي يتم التحكم فيها من الدائرة الثانوية. وهي تتكون بشكل أساسي من الصمام الرئيسي (1) مع مدخل البكرة الرئيسي (3) والصمام الطيار (2) مع عنصر تعديل الضغط.
في حالة الراحة، تكون الصمامات مفتوحة، ويمكن للسائل المرور بحرية من المنفذ B إلى المنفذ A عبر مدخل البكرة الرئيسي (3).
يعمل الضغط الموجود في المنفذ A على الجانب السفلي من التخزين المؤقت الرئيسي. في نفس الوقت هناك ضغط يعمل على الكرة (6) في الصمام الطيار (2) عبر الفتحة (4) على الجانب المحمل بنابض من المكبس الرئيسي (3) وعبر المنفذ (5). نفس الشيء يعمل على الكرة (6) عبر الفتحة (7)، وخط التحكم (8)، وصمام عدم الرجوع (9) والفوهة (10). وفقًا لضبط الزنبرك (11)، يتراكم الضغط أمام الكرة (6)، وفي المنفذ (5)، وفي حجرة الزنبرك (12)، مما يؤدي إلى الضغط على مكبس التحكم (13) في
موقف مفتوح. يمكن أن يتدفق السائل بحرية من المنفذ B إلى المنفذ A عبر إدخال التخزين المؤقت الرئيسي (3)، حتى يتجاوز الضغط في المنفذ A القيمة المحددة عند الزنبرك (11) ويفتح الكرة (6).
يتحرك المكبس (13) إلى موضع الإغلاق.
يتم تحقيق الضغط المنخفض المطلوب عند الوصول إلى التوازن بين الضغط في المنفذ A والضغط المحدد في الزنبرك (11). يتم تصريف الزيت الدليلي من حجرة الزنبرك (14) إلى الخزان خارجيًا عبر خط التحكم (15).
يمكن تحقيق تدفق العودة الحر من المنفذ A إلى B عن طريق تركيب صمام فحص اختياري (16).
يسمح اتصال مقياس الضغط (17) بمراقبة الضغط المنخفض في المنفذ A.
هيكل تركيب اللوحة الفرعية من النوع DR 20...50B
رموز DR ...50B
