عند العمل مع الأنظمة الهيدروليكية، فإن اختيار صمام التحكم الاتجاهي الصحيح يمكن أن يؤدي إلى نجاح العملية أو فشلها. أصبح صمام التحكم الاتجاهي WMM 10 من Bosch Rexroth خيارًا شائعًا في البيئات الصناعية، وذلك لسبب وجيه. يتعامل هذا الصمام الذي يتم تشغيله يدويًا مع الضغط العالي ومعدلات التدفق العالية مع الحفاظ على الموثوقية التي يصعب مطابقتها.
ما الذي يجعل WMM 10 متميزًا؟
تم تصميم صمام التحكم الاتجاهي WMM 10 للتحكم اليدوي في السائل الهيدروليكي في الآلات الصناعية. وما يميزه هو قدرته على التعامل مع ضغط يصل إلى 315 بار في المنافذ P وA وB، مع معدلات تدفق تصل إلى 160 لترًا في الدقيقة. هذه الأرقام مهمة لأنها تسمح للصمام بالتحكم في المحركات الهيدروليكية الكبيرة دون المساس بوقت الاستجابة أو الدقة.
يستخدم الصمام تصميمًا بسيطًا ولكنه فعال. عندما تقوم بتحريك المقبض اليدوي، فإنه يقوم بنقل بكرة داخلية تعيد توجيه تدفق السائل الهيدروليكي. يوفر هذا الاتصال الميكانيكي المباشر للمشغلين ردود فعل وتحكمًا فوريًا، وهو أمر ذو قيمة خاصة أثناء إعداد الماكينة أو حالات الطوارئ. يتراوح وقت التبديل عادةً بين 10 و45 مللي ثانية، اعتمادًا على لزوجة الزيت ومقدار القوة التي تطبقها على المقبض.
فهم المواصفات الفنية
يتبع صمام التحكم الاتجاهي WMM 10 معيار تحجيم NG10، المعروف أيضًا باسم D05 أو CETOP 5. ويعني هذا المعيار أن الصمام يمكن أن يحل محل صمامات NG10 الأخرى دون تعديل لوحة التثبيت الخاصة بك. يتراوح وزن الصمام بين 3.3 و4.4 كجم ويمكن تركيبه في أي وضع، مما يمنحك المرونة في تصميم النظام.
إحدى التفاصيل التي غالبًا ما يتم التغاضي عنها هي حد ضغط منفذ الإرجاع. في حين أن منافذ العمل يمكنها التعامل مع 315 بارًا، فإن منفذ T (خط الإرجاع) يصل إلى 160 بارًا كحد أقصى. هذا الاختلاف مهم عند تصميم دائرتك الهيدروليكية. يمكن أن تؤدي ارتفاعات الضغط العالي في خط الإرجاع إلى التصاق البكرة أو تحركها بشكل غير متوقع، ولهذا السبب يقوم العديد من المهندسين بتصميم خطوط إرجاع منخفضة الضغط مخصصة للأنظمة التي تستخدم صمام التحكم الاتجاهي WMM 10.
تعتمد قوة التشغيل اللازمة لتبديل الصمام على التكوين. تحتاج نماذج الإرجاع الزنبركي إلى 18 إلى 20 نيوتن من القوة، بينما تتطلب الإصدارات المانعة للتسرب (التي تحمل علامة "F" في رمز النموذج) 30 إلى 40 نيوتن. تعمل ميزة الماسكة على تثبيت البكرة في موضعها، وهو أمر مفيد عندما تحتاج إلى الحفاظ على إعداد الصمام دون الإمساك بالمقبض.
كيفية قراءة رمز النموذج
يساعدك فهم رمز النموذج على طلب الصمام الصحيح. ينقسم الكود النموذجي مثل 4WMM10E5X/F إلى مكونات محددة. يشير الرقم "4" إلى أربعة منافذ، ويشير "WMM" إلى صمام رافعة يعمل يدويًا، ويشير "10" إلى حجم NG10، ويصف "E" تكوين التخزين المؤقت (في هذه الحالة، جميع المنافذ المحظورة في الوضع المحايد)، ويحدد "5X" سلسلة المكونات، ويعني "F" أنه يحتوي على آلية احتجاز.
يُحدث رمز التخزين المؤقت فرقًا حقيقيًا في كيفية تصرف نظامك. يحجب الملف "E" جميع المنافذ في الوضع المحايد، مما يمنع الانحراف في مشغلاتك. تقوم بكرة "W" بتوصيل جميع المنافذ بالخزان بشكل محايد، مما يؤدي إلى تفريغ المضخة وتقليل تراكم الحرارة. يُنشئ التخزين المؤقت "J" دائرة متسلسلة مناسبة للتشغيل منخفض السرعة. يمكن أن يؤدي اختيار نوع التخزين المؤقت الخاطئ إلى حدوث مشكلات في الأداء، لذا من المفيد تخصيص بعض الوقت لفهم احتياجات نظامك.
توافق السوائل الهيدروليكية
يعمل صمام التحكم الاتجاهي WMM 10 مع العديد من السوائل الهيدروليكية، ولكن لكل نوع متطلبات محددة. تعمل الزيوت المعدنية القياسية مثل HL أو HLP مع أختام NBR أو FKM وتعمل بشكل طبيعي عبر نطاق الضغط الكامل. تستخدم الخيارات القابلة للتحلل الحيوي مثل سوائل HETG أيضًا أختام NBR أو FKM، بينما تحتاج سوائل HEES على وجه التحديد إلى أختام FKM.
تمثل السوائل المقاومة للحريق المحتوية على الماء (HFC) تحديات خاصة. عند استخدام سوائل HFC مع صمام التحكم الاتجاهي WMM 10، فإنك تحتاج إلى الحد من فرق الضغط إلى 50 بار بدلاً من 315 بار العادي. كما ينخفض العمر المتوقع للصمام بنسبة 50 إلى 100 بالمائة مع سوائل HFC. تحتاج أيضًا إلى تحميل منفذ الإرجاع مسبقًا بحوالي 20 بالمائة من فرق ضغط العمل لمنع التجويف. تزيد هذه المتطلبات الإضافية من التكلفة الإجمالية للملكية، لذا ضع ذلك في الاعتبار عند اتخاذ قرارك إذا كنت تفكر في استخدام سوائل HFC.
تختلف نطاقات درجة حرارة التشغيل حسب مادة الختم. تعمل أختام NBR من سالب 30 إلى موجب 80 درجة مئوية للسائل نفسه، بينما يجب أن تظل درجة الحرارة المحيطة بين سالب 20 وموجب 70 درجة مئوية. تقدم أختام FKM نطاقات مختلفة قليلاً، تتراوح من سالب 20 إلى موجب 80 درجة مئوية لدرجة حرارة السائل.
الحفاظ على نظافة النظام الخاص بك
تُحدث نظافة الزيت فرقًا كبيرًا في أداء الصمام. يتطلب صمام التحكم الاتجاهي WMM 10 نظافة السوائل وفقًا للمعيار ISO 4406 فئة 20/18/15 أو أفضل. قد يبدو هذا مبالغة فنية، ولكن التلوث هو السبب الرئيسي لالتصاق البكرة في الصمامات التي يتم تشغيلها يدويًا. حتى الجزيئات الصغيرة يمكن أن تنحشر بين البكرة والتجويف، مما يتسبب في تعليق الصمام أو تحركه ببطء.
إن تركيب نظام ترشيح عالي الجودة يؤتي ثماره على المدى الطويل. يصل متوسط الوقت اللازم لحدوث عطل خطير (MTTFd) للصمام إلى 150 عامًا في ظل ظروف نظيفة، مما يدل على أن الصمام نفسه موثوق به للغاية. تعود معظم حالات الفشل إلى عوامل خارجية مثل الزيت الملوث، أو التركيب غير السليم، أو التشغيل خارج نطاق الضغط المحدد.
القضايا والحلول المشتركة
يُعد التصاق البكرة المشكلة الأكثر شيوعًا في صمام التحكم الاتجاهي WMM 10. ويحدث هذا عادةً عندما تتراكم الجزيئات حول البكرة أو عند التشغيل في درجات حرارة باردة مع زيت عالي اللزوجة. يتضمن الحل الحفاظ على نظافة الزيت بشكل مناسب وضمان بقاء لزوجة السائل الهيدروليكي في حدود 2.8 إلى 500 ملليمتر مربع في الثانية.
يمكن أن تحدث حركة غير متوقعة للبكرة في الإصدارات العازلة عندما يتغلب الضغط المرتفع في خط العودة على قوة الإمساك البالغة 30 إلى 40 نيوتن. وهذا يخلق خطرًا على السلامة لأن الصمام قد يغير موضعه دون تدخل المشغل. إن إضافة صمام فحص في خط الإرجاع أو تصميم دائرة إرجاع منفصلة للضغط المنخفض يحل هذه المشكلة.
يتطور تسرب الختم بمرور الوقت مع تآكل الأختام من التشغيل العادي. يتم اكتشاف ذلك مبكرًا من خلال الفحص المنتظم، قبل أن تصبح التسريبات الصغيرة مشكلات كبيرة. عند استبدال الأختام، تأكد من مطابقة مادة الختم مع نوع السائل الهيدروليكي لديك.
التسعير والبدائل
عادةً ما يتكلف صمام التحكم الاتجاهي WMM 10 من Bosch Rexroth ما بين 1091 دولارًا و1114 دولارًا أمريكيًا لأجزاء OEM. يعكس هذا السعر الجودة الهندسية والشهادة التي تأتي مع العلامة التجارية Rexroth. تتراوح البدائل منخفضة التكلفة من الشركات المصنعة مثل Huade من 38 دولارًا إلى 132 دولارًا أمريكيًا وتطالب بالتوافق مع NG10، ولكنها تأتي مع مخاطر.

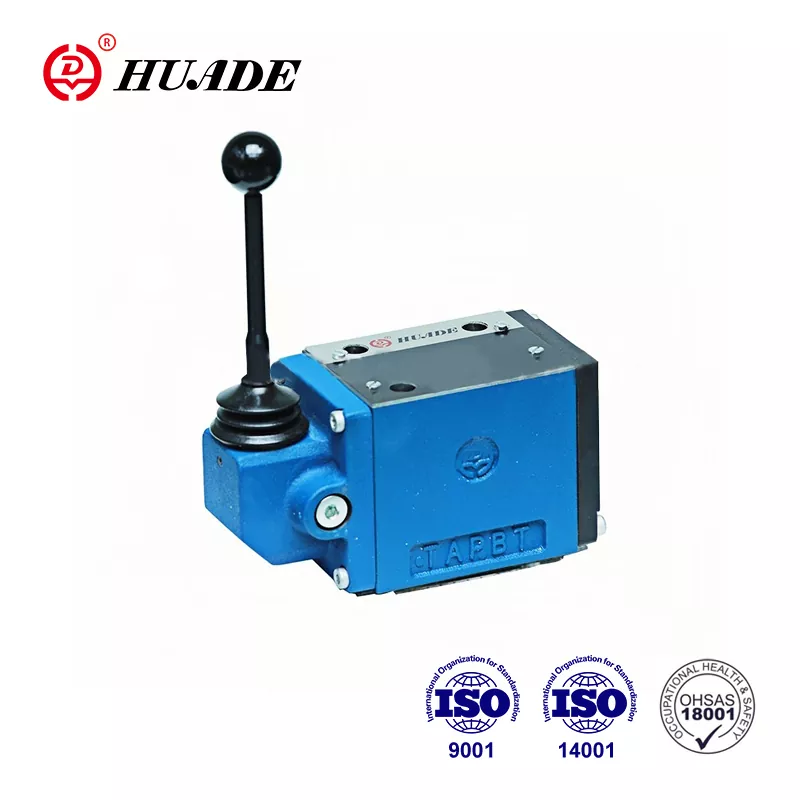

ينتج المصنعون الصينيون صمامات مماثلة وظيفيًا وبأسعار أقل بكثير. تقدم Huade مكافئ WMM 10 الذي يتوافق مع المواصفات الأساسية لضغط 315 بار وتدفق 160 لترًا في الدقيقة. ويصبح السؤال المطروح هو ما إذا كان التوفير في التكاليف يبرر المخاطر المحتملة في الدقة، وجودة التوثيق، والدعم طويل الأجل.
عند مقارنة البدائل، انتبه جيدًا للمواصفات الفعلية بدلاً من رقم الطراز فقط. تستخدم بعض صمامات NG6 اصطلاحات تسمية مماثلة ولكنها تتعامل فقط مع 80 لترًا في الدقيقة، مما قد يؤدي إلى اختناق نظامك. تأكد من أن أي بديل يوفر حقًا سعة 160 لترًا في الدقيقة مما يجعل صمام التحكم الاتجاهي WMM 10 مناسبًا للمحركات الأكبر حجمًا.
أفضل ممارسات التثبيت
يبدأ التثبيت الصحيح لصمام التحكم الاتجاهي WMM 10 بسطح التركيب. يتم تركيب الصمام على لوحة فرعية تتوافق مع معايير DIN 24340 A أو ISO 4401-05-04-0-05. قم بضبط مسامير التثبيت وفقًا للمواصفات واستخدم الأختام الصحيحة بين الصمام واللوحة الفرعية. حتى أخطاء التثبيت الصغيرة يمكن أن تؤدي إلى تسرب داخلي أو انخفاض الأداء.
حجم الأنابيب مهم أكثر مما يدركه الكثير من الناس. عندما تقترب معدلات التدفق من 160 لترًا في الدقيقة، تؤدي الأنابيب الصغيرة الحجم إلى حدوث انخفاض مفرط في الضغط وتراكم الحرارة. يحتاج خط الإرجاع بشكل خاص إلى حجم مناسب بسبب انخفاض معدل الضغط على المنفذ T.
بالنسبة للأنظمة ذات معدلات التدفق العابر العالية، فإن تركيب خرطوشة الخانق في القناة P يمنع موجات الصدمة والتجويف. توفر خرطوشة B08 ذات فتحة 0.8 ملم نقطة انطلاق جيدة، على الرغم من أن تطبيقك المحدد قد يحتاج إلى تعديل. تعمل هذه الإضافة الصغيرة على حماية عمر الصمام بشكل كبير في الأنظمة التي تتغير فيها الأحمال بشكل مفاجئ.
استراتيجية الصيانة
يعمل نهج الصيانة الاستباقية على زيادة العمر المحتمل الذي يبلغ 150 عامًا لصمام التحكم الاتجاهي WMM 10. ويكتشف التحليل المنتظم للزيت مشاكل التلوث قبل أن تلحق الضرر بالصمام. يجب أن يشمل الاختبار عدد الجسيمات واللزوجة ومحتوى الرطوبة كحد أدنى.
تعتمد فترات استبدال الفلتر على بيئة التشغيل لديك ومعدل التلوث. قد تحتاج البيئات عالية الغبار إلى تغيير الفلتر شهريًا، بينما قد تحتاج البيئات الصناعية النظيفة إلى عدة أشهر. لا تنتظر حتى يتم تشغيل إنذارات الضغط التفاضلي قبل تغيير المرشحات، حيث قد تكون بعض الأضرار قد حدثت بالفعل.
يتبع استبدال الختم جدولًا زمنيًا يمكن التنبؤ به استنادًا إلى ساعات التشغيل ودورات الضغط. إن الاحتفاظ بمجموعات الختم الاحتياطية في متناول اليد يقلل من وقت التوقف عن العمل عندما يصبح الاستبدال ضروريًا. قم بتوثيق أنشطة الصيانة الخاصة بك لإنشاء أنماط تساعد على التنبؤ بالاحتياجات المستقبلية.
متى تختار WMM 10
يتفوق صمام التحكم الاتجاهي WMM 10 في التطبيقات التي يوفر فيها التحكم اليدوي مزايا مقارنة بالتشغيل الكهربائي. غالبًا ما تستفيد إجراءات إعداد الماكينة من الإحساس المباشر والاستجابة الفورية للصمامات اليدوية. تفضل أنظمة تجاوز الطوارئ أيضًا الصمامات اليدوية لأنها تعمل حتى أثناء الأعطال الكهربائية.
تمثل معدات البناء الكبيرة والأدوات الآلية والمكابس تطبيقات نموذجية لـ WMM 10. إن الجمع بين قدرة الضغط العالي ومعدل التدفق العالي يتعامل مع متطلبات الأسطوانات والمحركات الهيدروليكية الكبيرة. يعمل خيار الماسكة بشكل جيد لتحديد موضع التطبيقات حيث تحتاج إلى قفل الإعداد أثناء القيام بمهام أخرى.
ومع ذلك، فإن الصمام ليس مثاليًا لكل المواقف. يجب على الأنظمة الآلية التي تحتاج إلى التحكم عن بعد أن تستخدم الصمامات التي يتم تشغيلها كهربائيًا بدلاً من ذلك. قد تحتاج التطبيقات التي تتطلب تحكمًا دقيقًا في التدفق بخلاف التبديل البسيط بين التشغيل والإيقاف إلى صمامات تناسبية. يساعدك فهم هذه القيود على اختيار الصمام المناسب لاحتياجاتك المحددة.
الاعتبارات النهائية
يمثل صمام التحكم الاتجاهي WMM 10 تقنية هيدروليكية ناضجة توفر أداءً موثوقًا عند تطبيقه بشكل صحيح. إن معدل الضغط الذي يبلغ 315 بارًا وسعة التدفق البالغة 160 لترًا في الدقيقة يضعه بين الصمامات اليدوية الأكثر قدرة في فئة حجم NG10. يعكس رقم MTTFd الذي يبلغ 150 عامًا هندسة قوية، على الرغم من أن تحقيق ذلك يتطلب الاهتمام بنظافة النظام والصيانة المناسبة.
عند تصميم نظام جديد أو استبدال صمام موجود، ركز على مطابقة قدرات الصمام مع متطلباتك الفعلية. لا تفترض أن المواصفات الأعلى تعني دائمًا أداءً أفضل. إن صمام التحكم الاتجاهي ذو الحجم المناسب والذي يتم صيانته WMM 10 سوف يدوم أكثر من معظم الآلات التي يتحكم فيها.
يعتمد القرار بين OEM والموردين البديلين في النهاية على قدرتك على تحمل المخاطر وحساب التكلفة الإجمالية. تبدو فروق الأسعار الأولية جذابة، ولكنها تؤثر في قيمة الدعم الفني وجودة الوثائق وتغطية الضمان. بالنسبة للتطبيقات الهامة التي ينطوي فيها وقت التوقف عن العمل على تكاليف عالية، فإن خيار OEM عادة ما يكون منطقيًا من الناحية المالية على الرغم من ارتفاع السعر مقدمًا.
يساعدك فهم التفاصيل الفنية لصمام التحكم الاتجاهي WMM 10 على اتخاذ قرارات مستنيرة بشأن المواصفات والتركيب والصيانة. تُترجم هذه المعرفة مباشرةً إلى أداء أفضل للنظام وعمر أطول للمكونات، مما يؤدي في النهاية إلى تحسين النتيجة النهائية.
