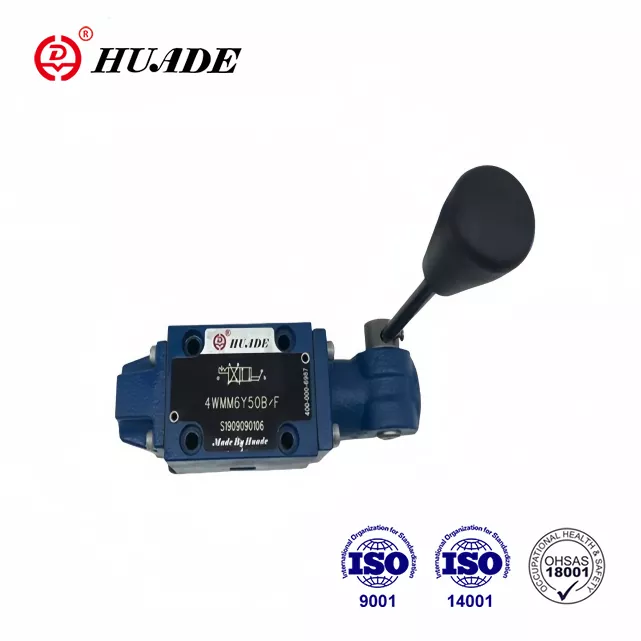

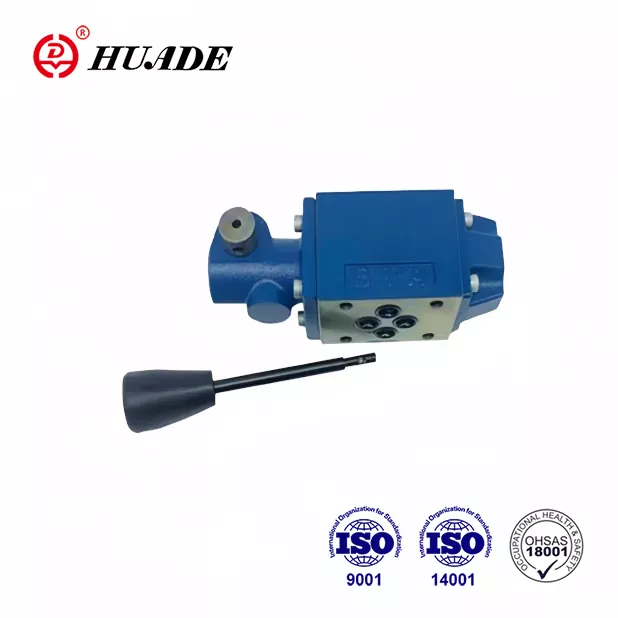

عندما تعمل مع الأنظمة الهيدروليكية التي تحتاج إلى تحكم يدوي موثوق به، فإن صمام التحكم الاتجاهي WMM 6 يبرز كخيار عملي. هذا الصمام، الذي تم تصنيعه بواسطة شركة Bosch Rexroth، يخدم الصناعات في جميع أنحاء العالم منذ عقود. لقد تم تصميمه للتحكم في تدفق السائل الهيدروليكي بدقة، مما يساعد المشغلين على إدارة كل شيء بدءًا من الآلات الصناعية وحتى المعدات المتنقلة.
ينتمي WMM 6 إلى عائلة الصمامات الاتجاهية التي يتم تشغيلها يدويًا والتي تتبع المعايير الدولية. ما يجعل هذا الصمام مفيدًا بشكل خاص هو تشغيله المباشر جنبًا إلى جنب مع البناء القوي. يقدر المهندسون والفنيون كيفية تعامله مع تطبيقات الضغط المتوسط إلى العالي دون الحاجة إلى أنظمة كهربائية معقدة أو مصادر طاقة خارجية.
فهم أساسيات تصميم WMM 6
يعمل صمام التحكم الاتجاهي WMM 6 من خلال آلية بكرة منزلقة داخل مبيت مصنوع بدقة. عندما تقوم بتحريك الذراع اليدوي، يقوم الملف بتغيير موضعه، مما يؤدي إلى فتح وإغلاق مسارات محددة للسائل الهيدروليكي. تعني طريقة التشغيل المباشر هذه عدم وجود تأخير بين إدخالك واستجابة الصمام.
يتم تركيب جسم الصمام مباشرة على لوحة فرعية وفقًا لمعيار CETOP 3، المعروف أيضًا بواجهة NG6 أو ISO 4401-03. يجعل هذا التقييس عملية التثبيت سهلة ويسمح للصمام بالتناسب مع الأنظمة الهيدروليكية الحالية دون تعديلات مخصصة. عادة ما يكون الغلاف مصنوعًا من الفولاذ المطلي بالزنك، مما يوفر مقاومة ممتازة للتآكل حتى في البيئات الصعبة.
داخل الصمام، ستجد مكبات مصممة بعناية مع مناطق مانعة للتسرب تقلل من التسرب الداخلي. تأتي هذه المكبات في تكوينات مختلفة، يتم تحديد كل منها بحرف رمز محدد. تضمن آلية إرجاع الزنبرك عودة الصمام إلى وضعه المحايد عند تحرير الرافعة، وهو أمر ضروري للتشغيل الآمن.
المواصفات الفنية التي تهمك
يتعامل صمام التحكم الاتجاهي WMM 6 مع ضغوط تصل إلى 315 بارًا على منافذه الرئيسية، مع سعة تدفق قصوى تبلغ 60 لترًا في الدقيقة. هذه المواصفات تجعلها مناسبة للأسطوانات والمحركات الهيدروليكية متوسطة الحجم. يمكن لمنفذ الخزان التعامل مع ما يصل إلى 160 بارًا، وهو ما يكفي لمعظم التطبيقات القياسية.
يمتد نطاق درجة حرارة التشغيل من -30 إلى +80 درجة مئوية عند استخدام أختام NBR القياسية. بالنسبة للتطبيقات التي تنطوي على درجات حرارة أعلى أو سوائل مقاومة للمواد الكيميائية، يتوفر الصمام مع أختام FKM المشفرة على أنها البديل V. يحافظ الصمام على الأداء عبر نطاق لزوجة واسع، من 2.8 إلى 500 ملليمتر مربع في الثانية، على الرغم من أن الأداء الأمثل يحدث حوالي 46 مم²/ثانية باستخدام الزيوت الهيدروليكية القياسية مثل HLP46.
تزن مجموعة الصمامات الكاملة حوالي 1.4 كجم للإصدار ثلاثي المواضع و1.6 كجم عند تجهيزها بآلية السقاطة. يتطلب الذراع اليدوي حوالي 20 إلى 30 نيوتن من القوة للتشغيل، اعتمادًا على ضغط النظام وتكوين التخزين المؤقت. ويضمن مستوى القوة هذا تحكمًا إيجابيًا دون التسبب في إرهاق المشغل أثناء الاستخدام الممتد.
رموز التخزين المؤقت وخيارات مسار التدفق
يعد فهم رموز التخزين المؤقت أمرًا بالغ الأهمية عند اختيار صمام التحكم الاتجاهي WMM 6 لتطبيقك. يمثل كل رمز تكوينًا محددًا لمسار التدفق الذي يحدد كيفية تصرف الصمام في المواضع المختلفة. يتم وضع علامة على الرمز مباشرة على جسم الصمام لسهولة التعرف عليه.
يمثل الرمز E تكوينًا مغلق المركز حيث يتم حظر جميع المنافذ في الوضع المحايد. يعد هذا التصميم مثاليًا عندما تحتاج إلى تثبيت الأسطوانة الهيدروليكية في موضعها دون انحراف. عندما تقوم بتحريك الرافعة إلى الموضع A، يتدفق الضغط إلى المنفذ A بينما يتصل المنفذ B بالخزان، والعكس صحيح بالنسبة للموضع B.
يتميز الرمز M بتصميم مفتوح المركز حيث يتصل المنفذان A وB بالخزان في وضع محايد بينما يظل منفذ الضغط مسدودًا. يعد هذا التكوين شائعًا في تطبيقات تبديل الاتجاه حيث تريد الحد الأدنى من تراكم الضغط أثناء الحياد. تميل سعة التدفق إلى أن تكون أعلى مع هذا الرمز مقارنة بالرموز الأخرى.
يوفر الرمز C تكوينًا شائعًا آخر حيث يتصل الضغط بالخزان في الوضع المحايد بينما يتم حظر منافذ العمل A وB. يساعد هذا التصميم على منع زحف المحرك في التطبيقات التي يكون فيها الحفاظ على الوضع أقل أهمية من ضمان إمكانية تفريغ المضخة. يوفر الرمز J مركزًا ترادفيًا حيث يتصل الضغط جزئيًا بكل من الخزان ومنافذ العمل، وهو مفيد في تطبيقات محددة تتطلب ضغطًا منخفضًا أثناء الوضع المحايد.
تطبيقات العالم الحقيقي واستخدام الصناعة
يجد صمام التحكم الاتجاهي WMM 6 استخدامًا واسع النطاق في منشآت التصنيع حيث يكون التحكم اليدوي في الوظائف الهيدروليكية ضروريًا. غالبًا ما تشتمل آلات القولبة بالحقن على هذه الصمامات لعمليات فتح وإغلاق القالب. يوفر التحكم الميكانيكي المباشر للمشغلين ردود فعل لمسية لا يمكن لعناصر التحكم الإلكترونية مطابقتها.
تمثل المعدات المتنقلة مجال تطبيق رئيسي آخر. تستخدم الآلات الزراعية ومعدات البناء ومركبات مناولة المواد WMM 6 للوظائف التي تستفيد من إمكانية التجاوز اليدوي. يتحمل البناء القوي للصمام الاهتزازات وتغيرات درجات الحرارة الشائعة في البيئات المتنقلة.
في المواقع الخطرة، يوفر متغير WMM 6 XC عملية مقاومة للانفجار ومتوافقة مع توجيهات ATEX. وهذا يجعل الصمام مناسبًا لعمليات النفط والغاز وبيئات التعدين ومرافق المعالجة الكيميائية حيث قد توجد أجواء قابلة للاشتعال. يحافظ إصدار XC على درجات حرارة سطحية أقل من 100 درجة مئوية ويلبي متطلبات معدات المجموعة الثانية من الفئة 2G/D.
تستخدم ورش الصيانة ومناضد الاختبار في كثير من الأحيان صمام التحكم الاتجاهي WMM 6 للتحكم اليدوي أثناء إجراءات الإعداد واستكشاف الأخطاء وإصلاحها. إن التشغيل البسيط للصمام والأداء الموثوق به يجعله مثاليًا للتطبيقات التي يحتاج فيها المشغلون إلى تحكم دقيق دون الحاجة إلى إجراءات برمجة أو إعداد معقدة.
مقارنة WMM 6 مع الحلول البديلة
ضمن مجموعة منتجات Bosch Rexroth، يوجد صمام التحكم الاتجاهي WMM 6 جنبًا إلى جنب مع الصمامات الأخرى التي يتم تشغيلها يدويًا والتي تخدم أغراضًا مماثلة ولكن بطرق تشغيل مختلفة. تستخدم سلسلة WMR 6 تشغيل الأسطوانة أو المكبس، مما يجعلها مناسبة للتحكم التسلسلي الذي يتم تشغيله بواسطة الكاميرا. يتميز متغير WMD 6 بتشغيل المقبض الدوار، مما يوفر تركيبًا أكثر إحكاما في التطبيقات ذات المساحة المحدودة.
بالنسبة لمتطلبات التشغيل عن بعد، توفر سلسلة WMU 6 تحكمًا تجريبيًا هيدروليكيًا بدلاً من التشغيل اليدوي المباشر. وهذا يسمح بتشغيل الصمام من مسافة بعيدة باستخدام صمامات تجريبية صغيرة. ومع ذلك، فإن هذا يزيد من تعقيد النظام ويتطلب مصدر ضغط تجريبي، وهو ما لا يحتاج إليه WMM 6 الأساسي.
توفر الصمامات التي تعمل بالملف اللولبي مثل سلسلة 4WE 6 فوائد الأتمتة والتكامل مع أنظمة التحكم الإلكترونية. تستجيب صمامات التحكم الاتجاهية التي تعمل بالكهرباء لإشارات PLC وتتيح التسلسل المعقد. ومع ذلك، فهي تتطلب طاقة كهربائية وتكلف عادةً حوالي 20 بالمائة أكثر من الطراز WMM 6 اليدوي. يوفر الصمام اليدوي نسخة احتياطية موثوقة في حالة انقطاع التيار الكهربائي.
يوفر صمام التحكم الاتجاهي WMM 6 فعالية من حيث التكلفة للتطبيقات التي يكون فيها التشغيل اليدوي مقبولاً أو مفضلاً. تُترجم بساطته إلى انخفاض التكلفة الأولية وتقليل متطلبات الصيانة والموثوقية الممتازة على المدى الطويل. يؤدي غياب المكونات الكهربائية إلى إزالة المخاوف بشأن التداخل الكهرومغناطيسي أو الأعطال الكهربائية.
إرشادات التثبيت وأفضل الممارسات
يبدأ التثبيت الصحيح لصمام التحكم الاتجاهي WMM 6 بتحضير سطح اللوحة الفرعية المتصاعدة. يجب أن يكون السطح مسطحًا ونظيفًا وخاليًا من الخدوش أو الأضرار التي قد تسبب التسرب. ضع طبقة رقيقة من الزيت الهيدروليكي على موانع التسرب الحلقية قبل التثبيت لمنع حدوث تلف أثناء التجميع.
قم بتركيب الصمام باستخدام أربعة براغي ذات رأس مقبس M5 مع عزم ربط يبلغ 10 نيوتن متر. اتبع نمط تشديد قطري لضمان توزيع الضغط بالتساوي عبر سطح التثبيت. يمكن تركيب الصمام في أي اتجاه لأنه يعمل على مبادئ التخزين المؤقت المنزلق بدلاً من الآليات المعتمدة على الجاذبية.
يلعب نظام الترشيح دورًا حاسمًا في طول عمر الصمام. قم بتركيب مرشحات قادرة على تحقيق رمز النظافة ISO 4406 20/18/15 أو أفضل، والذي يتوافق مع ترشيح يبلغ 25 ميكرون تقريبًا. يعد التلوث هو السبب الرئيسي للتآكل المبكر في صمامات التحكم الاتجاهي، لذلك لا يمكن المبالغة في التأكيد على الحفاظ على نظافة السوائل بشكل مناسب.
تجنب استخدام صمام التحكم الاتجاهي WMM 6 في تطبيقات التدفق أحادية الاتجاه في الغالب إن أمكن. يمكن أن تتسبب قوى التدفق غير المتوازنة في تآكل سريع وقد تتطلب تركيب أجهزة تعويض الضغط. عندما يكون التشغيل أحادي الاتجاه أمرًا لا مفر منه، فكر في إضافة إدراجات الخانق في منفذ الضغط لتقليل قوى التدفق وتقليل انحراف التخزين المؤقت.
اعتبارات الصيانة واستكشاف الأخطاء وإصلاحها
يجب أن يتضمن الفحص المنتظم لصمام التحكم الاتجاهي WMM 6 التحقق من عدم وجود تسرب خارجي حول توصيلات الهيكل والمنفذ. قد تشير الكميات الصغيرة من التسرب إلى وجود حلقات دائرية مهترئة تحتاج إلى الاستبدال. معظم مجموعات الختم متاحة بسهولة ويمكن تركيبها بدون أدوات متخصصة.
يجب أن يتحرك بكرة الصمام بسلاسة خلال نطاق حركته الكامل دون ربط أو قوة مفرطة. إذا زادت قوة التشغيل بشكل ملحوظ، فقد يشير ذلك إلى وجود تلوث في تجويف البكرة أو تآكل في أراضي البكرة. يتطلب الفحص الداخلي إزالة الصمام من النظام وتفكيكه وفقًا لإرشادات الشركة المصنعة.
عند التشغيل باستخدام سوائل مقاومة للحريق مثل أنواع مركبات الكربون الهيدروفلورية، توقع انخفاض عمر الختم مقارنة بتشغيل الزيوت المعدنية. يظل صمام التحكم الاتجاهي WMM 6 متوافقًا مع هذه السوائل، ولكن يجب تقصير فترات الصيانة بنسبة 30 إلى 50 بالمائة. تأكد من التحميل المسبق الكافي على منفذ الخزان عند استخدام سوائل مركبات الكربون الهيدروفلورية للحفاظ على الختم المناسب.
بالنسبة للتطبيقات في الأجواء المتفجرة باستخدام متغير XC، يوصى بالتحقق الدوري من الامتثال لدرجة حرارة السطح. الاحتفاظ بسجلات الخدمة التفصيلية التي توضح الامتثال لمتطلبات ATEX. يجب أن تحافظ أي تعديلات أو إصلاحات على خصائص مجموعة الصمامات المقاومة للانفجار.
اختيار التكوين المناسب لاحتياجاتك
يتطلب اختيار نموذج صمام التحكم الاتجاهي المناسب WMM 6 دراسة متأنية لمتطلبات التطبيق الخاص بك. ابدأ بتحديد سعة التدفق اللازمة والحد الأقصى لضغط التشغيل. بينما يتعامل الصمام مع ما يصل إلى 60 لترًا في الدقيقة و315 بارًا، فإن التشغيل تحت الحد الأقصى للتقييمات يؤدي عادةً إلى إطالة عمر الخدمة.
بعد ذلك، حدد رمز التخزين المؤقت الذي يتوافق مع متطلباتك الوظيفية. إذا كنت بحاجة إلى إبقاء الحمولة في موضعها، فإن الرمز E يوفر أقل تسرب داخلي. بالنسبة للتطبيقات التي يجب أن يتم فيها تفريغ المضخة بشكل محايد، قد يكون الرمز C أو M أكثر ملاءمة. قم بمراجعة مخططات مسار التدفق بعناية للتأكد من أن الرمز المحدد يوفر سلوك الدائرة المطلوب.
قرر ما إذا كانت آلية الاحتجاز ضرورية لتطبيقك. تعمل أداة السقاطة الاختيارية على تثبيت الرافعة في الموضع المحدد دون الحاجة إلى إدخال المشغل بشكل مستمر. تثبت هذه الميزة قيمتها عندما يجب أن يظل المشغل ممتدًا أو منسحبًا لفترات طويلة، على الرغم من أنها تقلل قليلاً من سعة التدفق القصوى.
ضع في اعتبارك بيئة التشغيل عند تحديد مادة الختم. تعمل أختام NBR القياسية بشكل جيد مع معظم التطبيقات التي تستخدم السوائل الهيدروليكية المعتمدة على الزيوت المعدنية. توفر أختام FKM ذات الكود V مقاومة أفضل لدرجات الحرارة المرتفعة وبعض السوائل الاصطناعية. بالنسبة لتطبيقات الأجواء المتفجرة، حدد متغير XC مع وثائق شهادة ATEX المناسبة.
توافق السوائل وتكامل النظام
يعمل صمام التحكم الاتجاهي WMM 6 بنجاح مع مجموعة واسعة من السوائل الهيدروليكية. توفر الزيوت المعدنية القياسية التي تلبي مواصفات DIN 51524 عمر خدمة وأداء ممتازين. كما أن السوائل الهيدروليكية القابلة للتحلل الحيوي في فئتي HETG وHEES متوافقة أيضًا، مما يجعل الصمام مناسبًا للتطبيقات الحساسة بيئيًا.
عند استخدام سوائل جليكول الماء المصنفة على أنها مركبات الكربون الهيدروفلورية، انتبه إلى أن عمر المكونات قد ينخفض مقارنة بتشغيل الزيوت المعدنية. توفر هذه السوائل فوائد مقاومة الحريق التي تفوق اعتبارات الصيانة في العديد من التطبيقات. تتطلب السوائل ذات الأساس المائي اهتمامًا دقيقًا بتصميم النظام لمنع التجويف وضمان التشحيم المناسب للمكونات الداخلية.
يجب على مصممي النظام مراعاة انخفاض الضغط من خلال صمام التحكم الاتجاهي WMM 6 عند حساب متطلبات المضخة. عند التدفق المقدر بـ 60 لترًا في الدقيقة، توقع حدوث انخفاضات في الضغط تتراوح من 5 إلى 15 بار اعتمادًا على رمز التخزين المؤقت واتجاه التدفق. يجب أن يؤخذ فقدان الضغط هذا في الاعتبار في حسابات كفاءة النظام الشاملة.
يتكامل الصمام بسهولة مع المكونات الهيدروليكية القياسية بما في ذلك المضخات والأسطوانات والمحركات والمراكم. تضمن واجهة التركيب CETOP التوافق مع اللوحات الفرعية من مختلف الشركات المصنعة. عند استبدال الصمامات القديمة، تأكد من تطابق أحجام المنافذ وأنماط التثبيت لتجنب مشكلات التثبيت.
التطورات المستقبلية واتجاهات الصناعة
في حين أن صمام التحكم الاتجاهي WMM 6 يمثل تقنية مثبتة، فإن التطورات المستمرة تستمر في تعزيز قدراته. تستكشف بعض الشركات المصنعة تكامل المستشعر الذي من شأنه أن يوفر تعليقات حول الموقع دون المساس بالبساطة المتأصلة للصمام. يمكن لمثل هذه التطورات أن تمكن من مراقبة الحالة مع الحفاظ على التشغيل اليدوي كطريقة تحكم أساسية.
يؤثر الاتجاه نحو اتصال الصناعة 4.0 حتى على المكونات التقليدية مثل صمامات الاتجاه اليدوية. قد تتضمن الإصدارات المستقبلية مراقبة لاسلكية لعدد الدورات ودرجة حرارة التشغيل وظروف الضغط. يمكن أن تدعم هذه البيانات استراتيجيات الصيانة التنبؤية دون الحاجة إلى إعادة تصميم الأنظمة الهيدروليكية الحالية.
تستمر اللوائح البيئية في زيادة الطلب على السوائل الهيدروليكية القابلة للتحلل الحيوي وتقليل استهلاك الطاقة. يدعم صمام التحكم الاتجاهي WMM 6 بالفعل معظم السوائل الصديقة للبيئة، مما يجعله في وضع جيد لتلبية هذه المتطلبات. من المفترض أن يؤدي التطوير المستمر لمواد الختم إلى تحسين التوافق مع تركيبات السوائل الناشئة.
على الرغم من التقدم في التحكم الإلكتروني، تحافظ الصمامات اليدوية على أهميتها لأنظمة النسخ الاحتياطي وعمليات الطوارئ والتطبيقات حيث تفوق البساطة والموثوقية فوائد الأتمتة. من المرجح أن يستمر صمام التحكم الاتجاهي WMM 6 في خدمة هذه الأدوار مع دمج قدرات المراقبة تدريجيًا التي تعزز التشغيل اليدوي الأساسي بدلاً من استبداله.
اعتبارات الشراء والتوافر
يتوفر صمام التحكم الاتجاهي WMM 6 على نطاق واسع من خلال موزعي Bosch Rexroth المعتمدين في جميع أنحاء العالم. تتراوح المهل الزمنية عادةً من التوفر الفوري للتكوينات الشائعة إلى عدة أسابيع للمتغيرات المتخصصة. عند التخطيط لتركيبات النظام أو صيانته، ضع في اعتبارك وقت الشراء، خاصة بالنسبة لرموز التخزين المؤقت الأقل شيوعًا أو الإصدارات المقاومة للانفجار.
يختلف السعر بناءً على التكوين، حيث تبدأ النماذج الأساسية بحوالي 100 إلى 300 يورو لشراء وحدة واحدة. يؤدي تسعير الحجم إلى تقليل تكاليف الوحدة بشكل كبير بالنسبة للمشاريع التي تتطلب صمامات متعددة. يمكن للموزعين المعتمدين تقديم عروض أسعار تفصيلية بناءً على رموز وكميات نماذج محددة.
عند شراء صمام التحكم الاتجاهي WMM 6، تأكد من أن الموردين يقدمون منتجات Bosch Rexroth الأصلية مع الوثائق المناسبة. تمثل المكونات الهيدروليكية المزيفة مصدر قلق كبير في بعض الأسواق، مما قد يعرض سلامة النظام وأدائه للخطر. طلب شهادات المطابقة والتحقق من أرقام الأجزاء مقابل الكتالوجات الرسمية.
يجب أن يؤخذ توافر الدعم الفني في الاعتبار عند اختيار الموردين. يمكن للموزعين ذوي الخبرة الهيدروليكية الداخلية المساعدة في أسئلة التطبيق واستكشاف الأخطاء وإصلاحها ودعم تصميم النظام. غالبًا ما تكون هذه الخدمة ذات القيمة المضافة أكثر أهمية من الفروق الطفيفة في الأسعار، خاصة بالنسبة للتطبيقات المهمة أو الأنظمة المعقدة.
خاتمة
يوفر صمام التحكم الاتجاهي WMM 6 تحكمًا يدويًا موثوقًا به للأنظمة الهيدروليكية عبر الصناعات والتطبيقات المتنوعة. إن تصميمه الذي أثبت كفاءته وواجهته الموحدة وبنيته القوية يجعله خيارًا عمليًا عندما يكون التحكم المباشر للمشغل مطلوبًا أو مطلوبًا. إن فهم المواصفات الفنية وخيارات التكوين وإرشادات التطبيق المناسبة يضمن التكامل الناجح في النظام الهيدروليكي لديك.
سواء كنت تصمم معدات جديدة، أو تقوم بترقية الأنظمة الحالية، أو تحدد مكونات بديلة، فإن WMM 6 يستحق الاهتمام بتطبيقات التحكم الاتجاهي اليدوية. إن الجمع بين الأداء والموثوقية والفعالية من حيث التكلفة جعله حلاً قياسيًا في الصناعة الهيدروليكية. من خلال الاختيار والتركيب والصيانة المناسبة، يوفر هذا الصمام سنوات من الخدمة الخالية من المتاعب في التطبيقات الهيدروليكية الصعبة.
