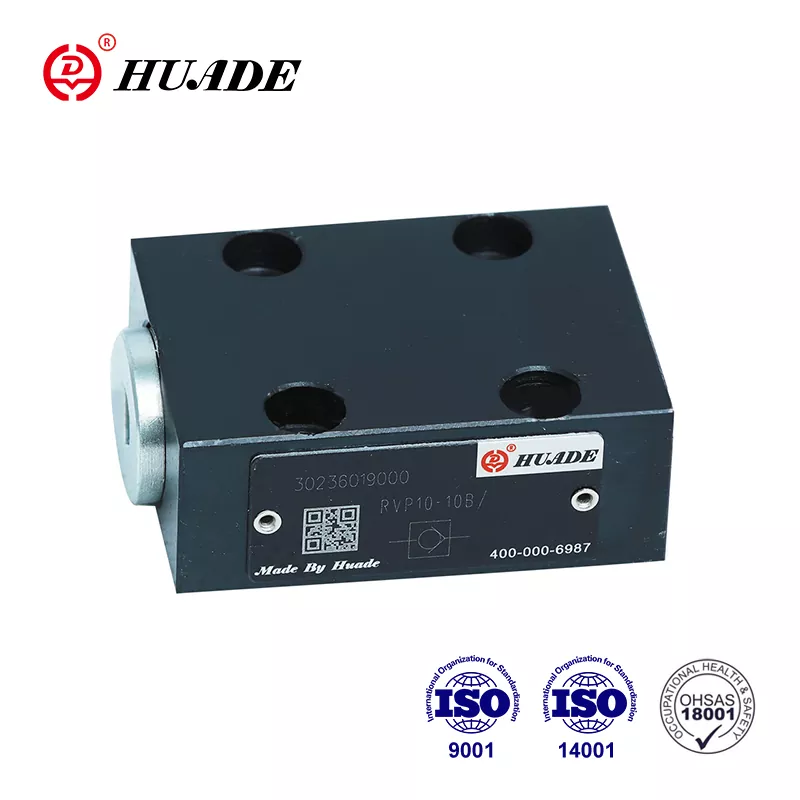

تأسست شركة Huade من خلال شراكة استراتيجية بين الحكومتين الصينية والألمانية في عام 1979، وقد قامت بدمج التكنولوجيا المتطورة من شركة Rexroth. يمكن لصمام فحص Huade® RVP 10 أن يحل محل صمام فحص Rexroth بالكامل. لقد اجتاز المصنع ISO9001 وISO14001 وOH SAS18001. يستخدم صمام فحص Huade® على نطاق واسع في آلات الهندسة والبناء والمعادن والأدوات الآلية وحماية البيئة وبناء السفن والفضاء والنقل بالسكك الحديدية والبترول والبتروكيماويات وغيرها من المجالات. ستخضع جميع صمامات الفحص RVP 10 لاختبارات صارمة قبل مغادرة المصنع لضمان الجودة الممتازة.
|
البيانات الفنية |
|||||||||
|
مقاس |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
ضغط التشغيل، الحد الأقصى (ميجا باسكال) |
31.5 |
||||||||
|
ضغط الفتح (ميجا باسكال) |
0.05 |
||||||||
|
سائل الضغط |
الزيوت المعدنية أو استر الفوسفات |
||||||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
||||||||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 ~ 500 |
||||||||
|
تحديد الموقف |
خياري |
||||||||
|
الوزن (كجم) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
سمات:
◀ اتصال اللوحة الفرعية
◀ إغلاق مانع للتسرب في اتجاه واحد
طلب:
يتم استخدام صمام الفحص RVP 10 بشكل أساسي عند مخرج المضخة كصمام ضغط خلفي وصمام جانبي.
صمام الفحص RVP 10 عبارة عن هيكل صمام قفاز مع فقدان ضغط صغير. تتمثل مهمته في إغلاق تدفق خالٍ من التسرب في اتجاه واحد والسماح بالتدفق الحر في الاتجاه المعاكس. ويتكون بشكل أساسي من المبيت (1) والقفاز (2) ونابض الضغط (3) ومقعد الزنبرك (4). ). ضربة القفاز (2) الذي يهتدي عليه
القطر الخارجي محدود بتوقف ميكانيكي. يدعم نابض الضغط المدمج (3) حركة الإغلاق. علاوة على ذلك، يقوم نابض الضغط (3) بتثبيت القفاز (2) في وضع الإغلاق حتى في حالة عدم وجود تدفق عبر الصمام.
رمز
مخطط الهيكل
①المبيت ②القفاز ③الربيع ④المقعد الزنبركي
1. يجب تصفية السائل. الحد الأدنى لصفاء الفلتر هو 20 درجة مئوية.
2. يجب أن يكون الخزان محكم الغلق ويجب تركيب فلتر هواء على مدخل الهواء
3. المنتجات بدون لوحة فرعية عند مغادرة المصنع، إذا كنت في حاجة إليها، يرجى الطلب خصيصا.
4. يجب أن تكون براغي تثبيت الصمام ذات كثافة عالية (الفئة 10.9). الرجاء تحديدها واستخدامها وفقًا للمعلمة المدرجة في نموذج الكتاب
5. يشترط أن تكون خشونة السطح المرتبط بالصمام 0.8/
6. مطلوب الانتهاء من سطح قطعة التزاوج إلى 0.01/100 مم.
