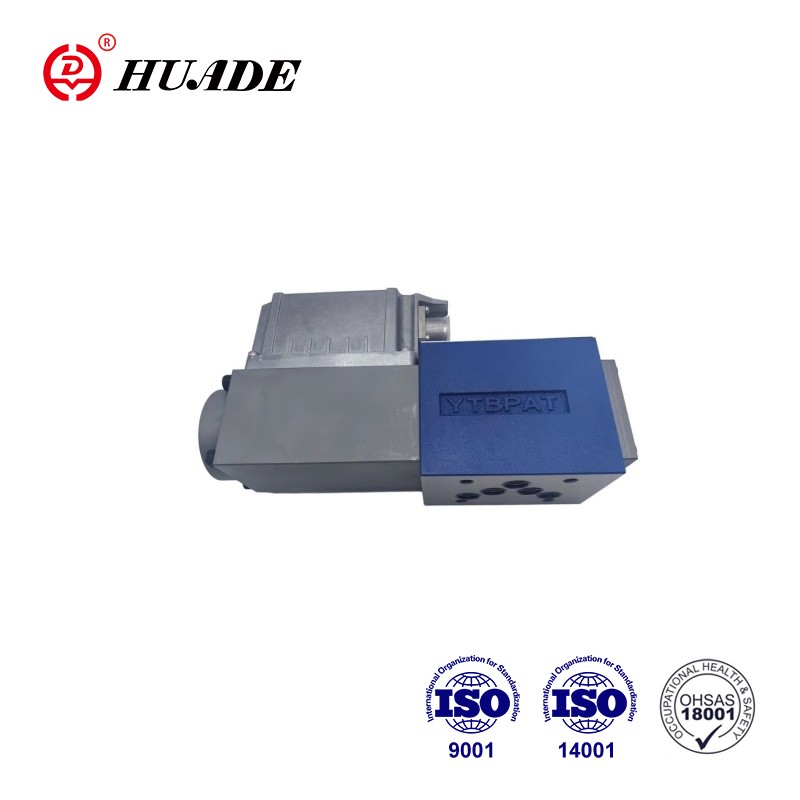

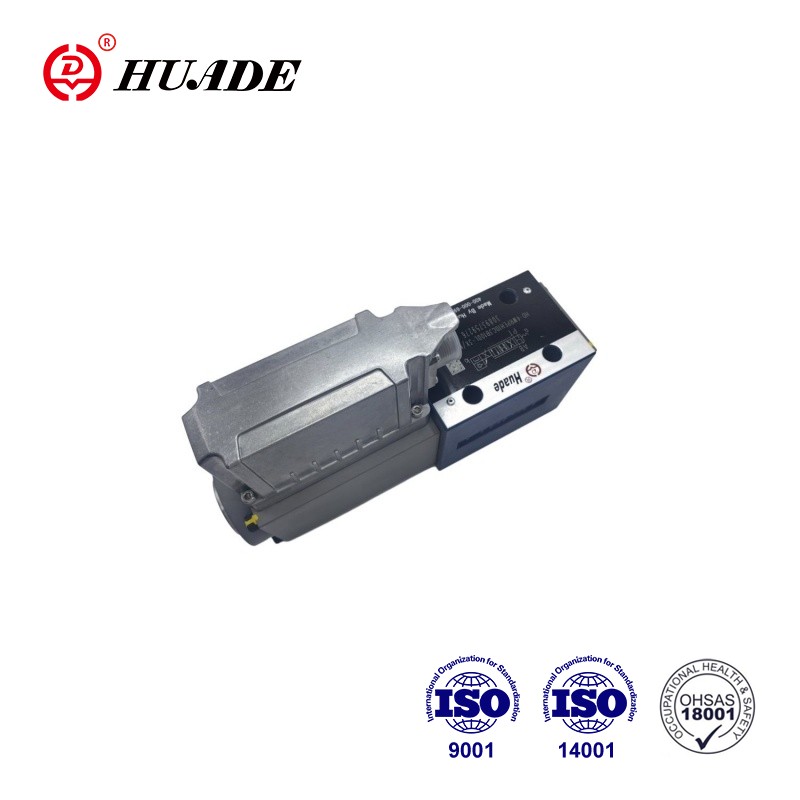

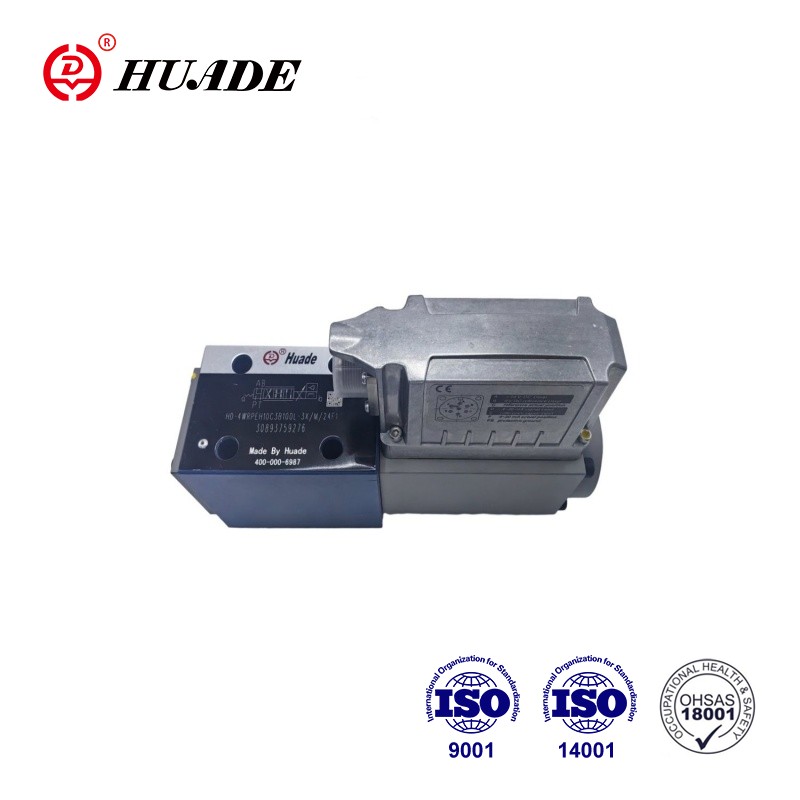

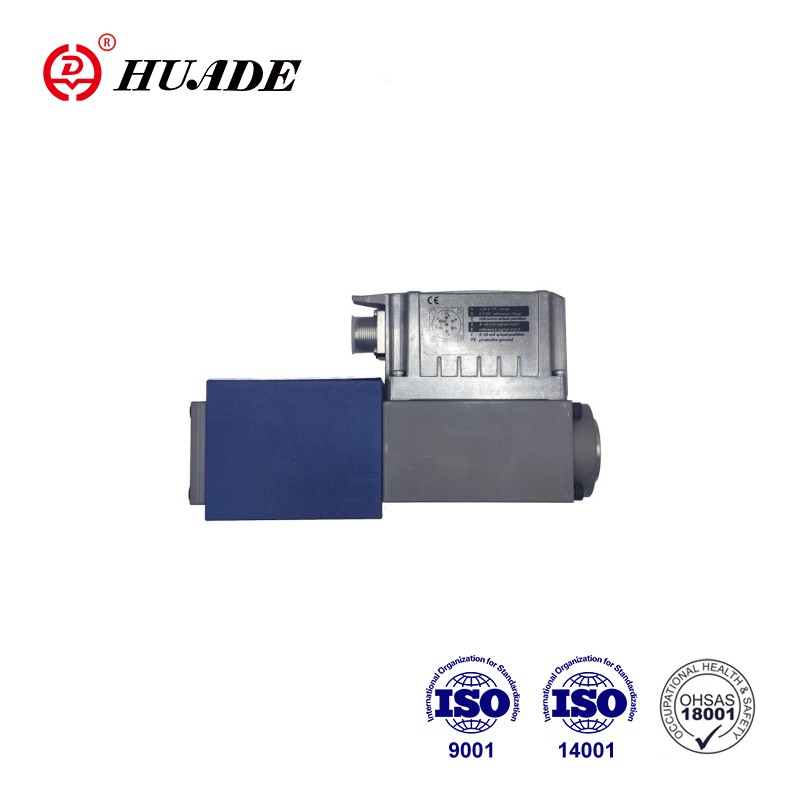

صمام 4WRPEH 10- 3X عبارة عن صمام تحكم اتجاهي يعمل بشكل مباشر مع ردود فعل موضعية كهربائية وإلكترونيات متكاملة (OBE). 4WRPEH 10- 3X عبارة عن صمام مثبت على اللوحة الفرعية يتمتع بدقة استجابة عالية ومناسب للتحكم في الموضع والسرعة والضغط عالي الدقة. يمكن تلخيص مبدأ عمل الصمام النسبي المؤازر المباشر على النحو التالي: يتم تشغيل قلب الصمام مباشرة بواسطة القوة الكهرومغناطيسية لتحقيق التحكم الدقيق في تدفق السائل والضغط.
| البيانات الفنية | ||
| عام | ||
| نوع الاتصال | تركيب اللوحة الفرعية | |
| نمط النقل | إسو 4401-05-04-0-05 | |
| الوزن (كجم) | 7.1 | |
| موقف التثبيت | أي | |
| نطاق درجة الحرارة المحيطة (درجة مئوية) | –20…+60 | |
| درجة حرارة النقل (درجة مئوية) | –30…+80 | |
| الحد الأقصى لوقت التخزين (بالسنوات) | 1 | |
| الحد الأقصى للرطوبة النسبية (بدون تكثيف) (%) | 95 | |
| فئة الحماية طبقاً للمواصفة EN 60529 | IP65 (إذا تم استخدام موصلات التزاوج المناسبة والمثبتة بشكل صحيح) | |
| أقصى درجة حرارة السطح (درجة مئوية) | 150 | |
| قيمة MTTFD وفقًا للمعيار EN ISO 13849 (بالسنوات) | 150 (لمزيد من التفاصيل، انظر ورقة البيانات 08012) | |
| اختباراتها وفقًا للمواصفة DIN EN 60068-2-6 | 10 ... 2000 هرتز / الحد الأقصى 10 جم / 10 دورات / 3 محاور | |
| اختبار الضوضاء وفقًا للمعيار DIN EN 60068-2-64 | 20 … 2000 هرتز / 10 جرامًا / 30 جرامًا ذروة / 30 دقيقة. / 3 محاور | |
| صدمة النقل وفقًا للمعيار DIN EN 60068-2-27 | 15 جرام / 11 مللي / 3 صدمات / 3 محاور | |
| الصدمة وفقًا للمعيار DIN EN 60068-2-27 | 35 جم / 6 ملي / 1000 صدمات / 3 محاور | |
| المطابقة | ◀ CE وفقًا لتوجيهات EMC 2014/30/EU، وتم اختبارها وفقًا لـ | إن 61000-6-2 و إن 61000-6-3 |
| ◀ توجيهات RoHS | 2011/65/الاتحاد الأوروبي | |
| هيدروليكي | |||
| الحد الأقصى لضغط التشغيل | ◀ المنافذ A وB وP (شريط) | 350 | |
| ◀ المنفذ T (شريط) | 250 | ||
| السائل الهيدروليكي | انظر الجدول في الصفحة 7 | ||
| نطاق اللزوجة | ◀ يوصى به (مم2/ق) | 20…100 | |
| ◀ الحد الأقصى المسموح به (مم2/ق) | 10…800 | ||
| نطاق درجة حرارة السائل الهيدروليكي (من خلال الطيران) (درجة مئوية) | -20 …+70 | ||
| الحد الأقصى المسموح به لتلوث السائل الهيدروليكي. فئة النظافة طبقاً للمواصفة ISO 4406 (ج) | فئة 18/16/13 | ||
| التدفق المقدر (∆p= 35 بار لكل حافة تحكم) (لتر/دقيقة) | 50 | 100 | |
| حدود الاستخدام (∆ص) فيما يتعلق بالانتقال إلى الوضع الآمن (تنطبق القيم على الحافة المجمعة) | ◀ الرموز C3، C5، C (شريط) | 350 | 140 |
| ◀ الرموز C1، C4 (شريط) | 250 | 100 | |
سمات:
◀ موثوق - تصميم مجرب وقوي
◀ آمن - وضع آمن من الفشل لملف التحكم في حالة إيقاف التشغيل
◀ موفرة للطاقة - لا يوجد طلب على الزيت التجريبي
◀ جودة عالية - التحكم في البكرة والأكمام بجودة مؤازرة
◀ مرنة - مناسبة للتحكم في الوضع والسرعة والضغط
◀ دقيق - حساسية استجابة عالية وقليل من التباطؤ
◀ واجهة IO-Link، اختيارية
◀ واجهة IO-Link، اختيارية. استخدام الصمام مع
IO-Link كعنصر إيقاف حتى الفئة 3،
PL د وفقًا للمواصفة EN 13849-1.
طلب:
يستخدم صمام المؤازرة الاتجاهي النسبي 4WRPEH10-3X على نطاق واسع في مجال الأتمتة الصناعية والآلات الهندسية والهندسة البحرية.
يثبت
يتكون الصمام عالي الاستجابة HD-4WRPEH بشكل أساسي من:
◀ غلاف الصمام مع بكرة التحكم والكم في المؤازرة
الجودة (1)
◀ التحكم في الملف اللولبي مع محول الموضع (2)
(اختياريًا مع غشاء حماية الإلكترونيات (6))
◀ الإلكترونيات الموجودة على اللوحة (OBE) (3) مع واجهة تناظرية أو IO-Link (4) (اختياريًا مع التخميد
لوحة (5))
وظيفة
تقوم الإلكترونيات المتكاملة (OBE) بمقارنة قيمة الأمر المحدد بالقيمة الفعلية للموضع. في حالة انحرافات التحكم، سيتم تنشيط الملف اللولبي للسكتة الدماغية. نظرًا لتغير قوة الملف اللولبي، يتم ضبط بكرة التحكم على الزنبرك. يتم التحكم في المقطع العرضي لملف السكتة الدماغية/التحكم بشكل متناسب مع قيمة الأمر. في حالة الضبط المسبق لقيمة الأمر على 0، تقوم الإلكترونيات بضبط بكرة التحكم مقابل الزنبرك إلى الموضع المركزي. في حالة التعطيل، يكون الزنبرك غير مشدود إلى الحد الأقصى ويكون الصمام في وضع آمن من العطل.
Safety function (IO-Link shut-off)
من خلال إيقاف تشغيل جهد الإمداد في منفذ IO-Link الرئيسي (الفئة B-Port)، والمنفذين 2 و5، يمكن إيقاف تشغيل صمام IO-Link بأمان. بعد إيقاف تشغيل جهد الإمداد، يتم ضبط بكرة التحكم الخاصة بالصمام على وضع آمن من الفشل.
ومن أجل ضمان المتطلبات الهيدروليكية للإغلاق الآمن، يجب أيضًا مراعاة تداخل بكرة/كم التحكم.
ويتم ضمان التداخل الكافي بالرموز C3 وC5 وC4 وC1.
لا يعد الإغلاق الآمن جزءًا من صمام IO-Link ويجب أخذه في الاعتبار عند التصميم الآمن للماكينة.
التحكم في إيقاف تشغيل الملف اللولبي
في حالة حدوث الأخطاء التالية، يتم إلغاء تنشيط ملفات التحكم اللولبية بواسطة الإلكترونيات المدمجة (OBE) ويتم ضبط بكرة التحكم على الوضع الآمن من الفشل:
◀ الانخفاض عن الحد الأدنى لجهد الإمداد
◀ فقط في الواجهة "F1":
- الانخفاض إلى أقل من الحد الأدنى لقيمة الأمر الحالي وهو 2 مللي أمبير (بما في ذلك انقطاع كابل سطر قيمة الأمر (الحلقة الحالية))
◀ فقط في الواجهة "L1":
- تمكين انقطاع الاتصال غير النشط
(المراقبة)
– في حالة حدوث خطأ داخلي في رابط الإدخال والإخراج
◀ فقط في الواجهة "C6":
- بالإضافة إلى ذلك، الافراج عن غير نشط
لوحة التخميد "د"
تعمل لوحة التخميد (5) على تقليل التسارع
السعات على الإلكترونيات الموجودة على متن الطائرة (الترددات> 300 هرتز).
يلاحظ:
لا يُنصح باستخدام لوحة التخميد للتطبيقات ذات الإثارة منخفضة التردد بشكل أساسي <300 هرتز.
غشاء حماية الإلكترونيات "-967"
- لمنع تكون المكثفات في غلاف الإلكترونيات المتكاملة (OBE)، يمكن استخدام غشاء حماية الإلكترونيات (6).
يوصى باستخدامه خارج الظروف القياسية الصناعية ذات الرطوبة العالية للهواء المحيط
تغيرات دورية كبيرة في درجات الحرارة (على سبيل المثال في الهواء الطلق).
رموز صمام مؤازر الاتجاه النسبي 4WRPEH 10-3X
