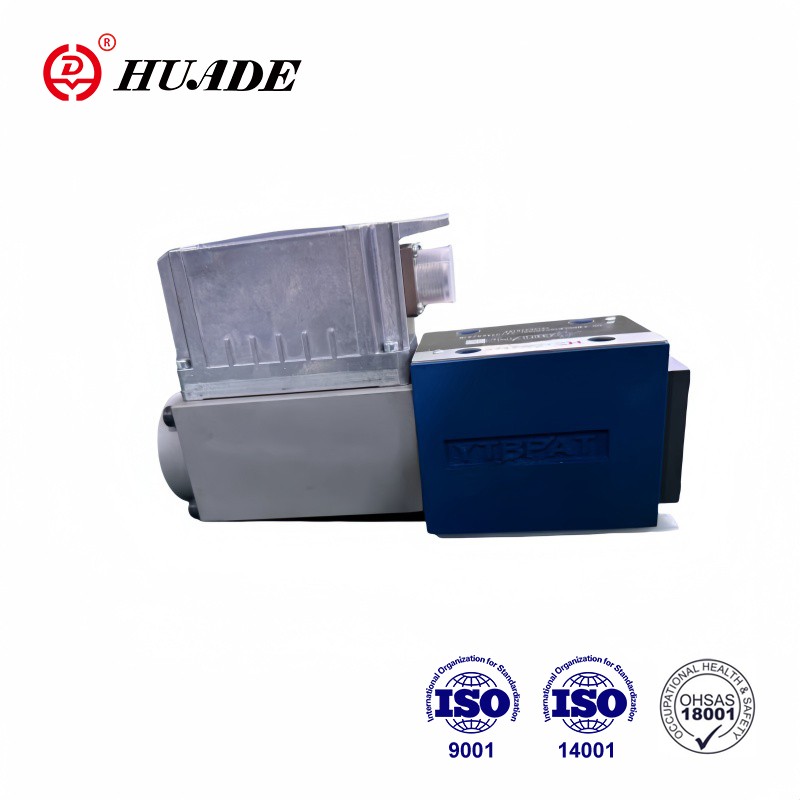

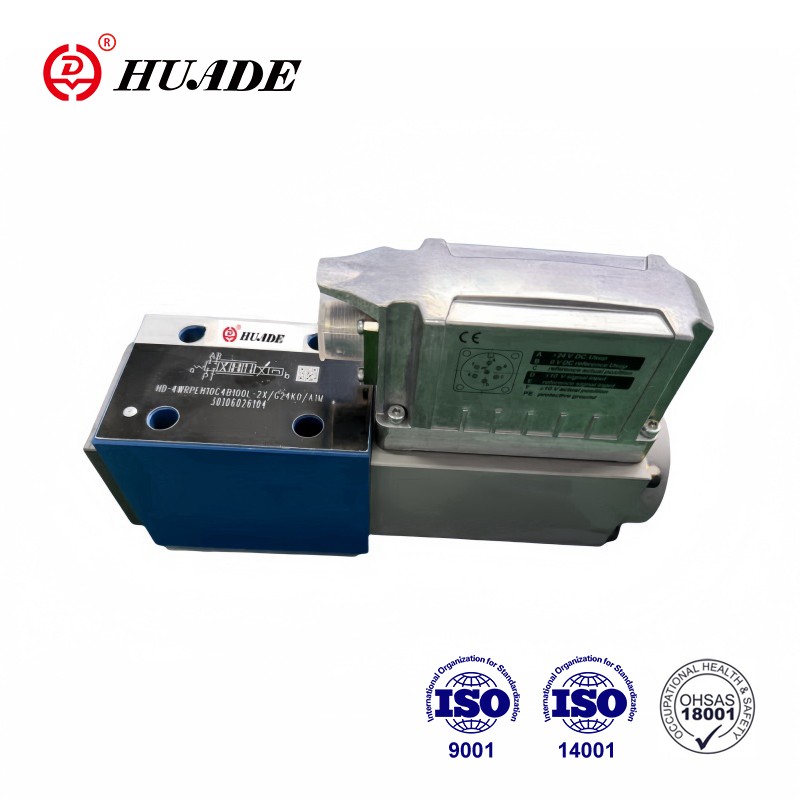

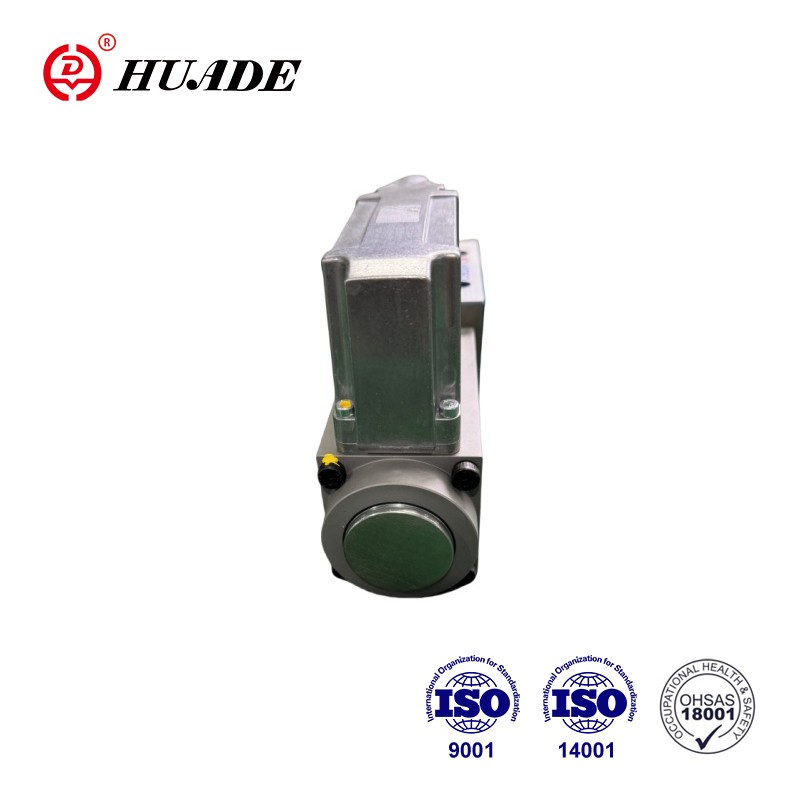

هذا الصمام 4WRPEH-2X عبارة عن صمام تناسبي مؤازر مباشر المفعول مع وحدة تحكم في المحور الرقمي المتكامل وواجهة ناقل المجال. هناك حجمان، وهما الحجم 6 والحجم 10. 4WRPEH-2X مثبت على اللوحة الفرعية. تقوم المكونات الإلكترونية المدمجة في 4WRPEH-2X بمقارنة قيم التحكم المحددة مع قيم الموضع الفعلي. لقد حاز صمام المؤازرة النسبي الخاص بشركة Huade على سمعة كبيرة بين عملائه نظرًا للأداء العالي والسعر المنخفض.
| البيانات الفنية (لمزيد من التفاصيل يرجى الاطلاع على ورقة البيانات!) | |||
| عام | من 6 | من 10 | |
| موقف التثبيت | أي، يوصى بإعطاء الأولوية للتثبيت الأفقي | ||
| نمط النقل | IS0 4401-03-02-0-05 | ||
| نطاق درجة حرارة العمل (°C) | -20...+80 | ||
| نطاق درجة الحرارة المحيطة (°C) | -20...+60 | ||
| الوزن (كجم) | 3 | 7.8 | |
| هيدروليكي (يتم قياسه باستخدام HLP46°C=40°C±5°C) | |||
| السائل الهيدروليكي | يتوافق مع معايير DIN51524...535 ويمكنه توفير وسائط أخرى عند الطلب | ||
| نطاق اللزوجة | الموصى بها (مم2/ثانية) | 20...800 | |
| الحد الأقصى المسموح به (mm2/s) | 10...800 | ||
| رن درجة حرارة الزيت الهيدروليكي (°C) | -20...+60 | ||
| الحد الأقصى لمستوى التلوث المسموح به للزيت الهيدروليكي -c1ean1iness 1level وفقًا للمعيار IS04406 (c) | فئة 18/16/13 | ||
| اتجاه التدفق | الرموز المعقدة | ||
| كهربائي | ||
| عامل المدة الدورية % | 100 (التشغيل المستمر) | |
| فئة الحماية طبقاً للمواصفة EN 60529 | IP65 (إذا تم استخدام موصلات التزاوج المناسبة والمثبتة بشكل صحيح) | |
| جهد الإمداد | القيمة الاسمية VDC | 24 |
| الحد الأدنى من VDC | 21 | |
| الحد الأقصى لتيار مستمر | 36 | |
| الحد الأقصى للتموج المتبقي Vss | 2 (جهد مصدر الطاقة هو 23 فولت عند 34 فولت) | |
| استهلاك | من 6 واط | الحد الأقصى 40 |
| من 10 واط | ماكس 60 | |
سمات:
◀ صمامات تحكم مباشرة 1 NG6 وNG10 مع مكبس وغطاء للتحكم في الجودة المؤازرة
◀ تشغيل من جانب واحد، وضع آمن 4/4 في وضع إيقاف التشغيل
حالة:
- وظيفة التحكم في المحور الرقمي المتكامل (IAC-R) من أجل:
● التحكم في حجم التدفق
● التحكم في الموقف
● التحكم في الضغط
● وظيفة ع/س
● تحرير الموضع/الضغط والموضع/
لوائح الطاقة:
●وظيفة NC (إمكانية التشغيل المستقل)
- واجهات تناظرية ورقمية للقيم المستهدفة والفعلية
● 4 أجهزة استشعار تناظرية (+/- 10 فولت أو 4..20 مللي أمبير) أو
● 1 × نظام قياس الطول (1Vss أو SSI) و2 تناظري
أجهزة الاستشعار:
- نقطة الضبط المسبق / القيمة الفعلية لملاحظات القيمة التناظرية (التيار أو الجهد) أو عبر ناقل المجال
- المدخلات/المخرجات التناظرية/الرقمية قابلة للتكوين
- يمكن استخدام CANopen وMODBUS وEtherNET/IP وEtherCAT وPROFINET الاختيارية وبروتوكولات الناقل الأخرى مع PLCs أو وحدات التحكم أو اتصالات الكمبيوتر العليا
طلب:
وظيفة صمام المؤازرة النسبي 4WRPEH-2X هي أن المكونات الإلكترونية المتكاملة تقارن قيم التحكم المحددة بقيم الموضع الفعلي.
بناء:
تشمل الصمامات بشكل رئيسي:
▷صمام تحكم مباشر مع مكبس تحكم وغطاء عالي الجودة مؤازر (1)
مغناطيس كهربائي متناسب مع ردود فعل إزاحة قلب الصمام (2)
▷وحدة تحكم المحور الرقمي المتكاملة مع واجهات الاستشعار التناظرية والرقمية واتصال ناقل المجال (3)
وظيفة الصمام:
في حالة انحراف التحكم، يتم تنشيط الملف. بسبب التغيرات في القوة المغناطيسية للملف. سوف يقاوم قلب صمام التحكم 1 الزنبرك للتعديل. شوط بكرة الصمام وفوق منطقة المقطع العرضي الحالية. يتناسب طرديا مع إشارة التعليمات. عندما تكون قيمة التحكم المحددة مسبقًا 0، فإن العنصر الإلكتروني. اضبط قلب صمام التحكم لمقاومة قوة الزنبرك وحركه إلى الموضع المركزي. في حالة غير نشطة، يدفع الزنبرك قلب الصمام إلى وضعه
في وضع آمن من الفشل.
- تقوم وحدة التحكم بمحور الحركة بتنفيذ وظائف التحكم التالية
• التحكم في مستوى الصوت
• التحكم في الموقف
• التحكم في الضغط/القوة
• الافراج عن الموقف / الضغط والسيطرة على الموقف / القوة
- يمكن إدخال قيمة الأمر من خلال الواجهة التناظرية (X1) أو الإدخال عبر واجهة الناقل X4
--يمكن قراءة القيمة الفعلية من خلال الواجهة التناظرية (X1) أو الحصول عليها من خلال واجهة الناقل X4
- يمكن ضبط معلمات التحكم من خلال الناقل
- تشخيص الخطأ
تعمل المكونات الإلكترونية المدمجة على تمكين التحكم في حالات الأعطال التالية، حيث يفقد الملف الطاقة ويعود قلب صمام التحكم إلى الوضع الآمن للفشل.
• انقطاع التيار الكهربائي
• صمام استشعار الإزاحة الأساسية خطأ الدائرة المفتوحة
• فشل الاتصال
• 4-20mA إشارة الأمر خطأ الدائرة المفتوحة
• عطل في حساس الإزاحة الخارجية
• عطل في حساس الإزاحة الخارجية
